Вентиляция в гараже с ямой: пошаговая инструкция по монтажу

Застой воздуха в смотровой яме приводит к накоплению опасных паров бензина и избыточной влажности. Такие работы требуют финансовых затрат от 5 до 15 тысяч рублей и занимают около двух выходных дней. Вентиляция в гараже с ямой: пошаговая инструкция по монтажу позволит создать безопасную среду для эксплуатации помещения. Правильный подход исключает появление плесени и сырости на бетонных стенах.

Подготовительный этап и оценка сложности

Монтаж системы относится к задачам средней сложности. От мастера требуются базовые навыки работы с электроинструментом и понимание принципов циркуляции воздушных масс. Оптимальным временем для проведения работ считается весна или осень, когда перепады температур не создают критических нагрузок на свежие герметизирующие швы. Весь процесс от разметки до запуска занимает примерно 48 рабочих часов.

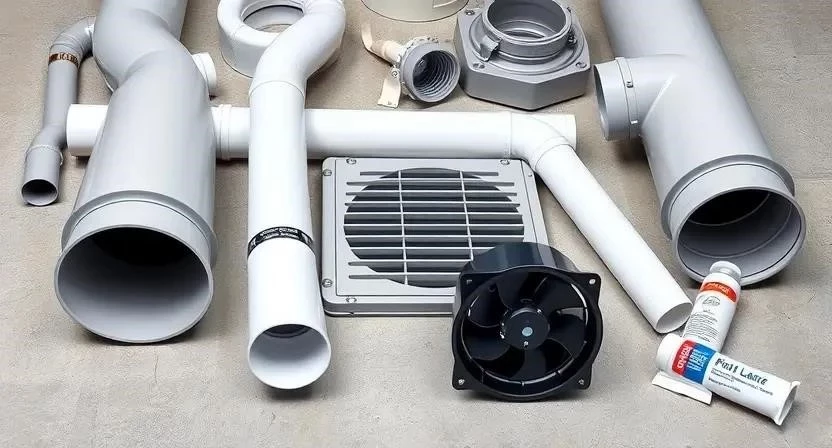

Перечень необходимых материалов

Для создания эффективного воздухообмена потребуются компоненты, устойчивые к агрессивной среде и коррозии. Все элементы можно приобрести в строительных гипермаркетах или специализированных магазинах вентиционного оборудования.

• ПВХ трубы диаметром 110–150 мм;
• Вентиляционные решетки с защитой от грызунов;
• Вытяжной осевой вентилятор;
• Силиконовый санитарный герметик;
• Металлические хомуты для фиксации труб;
• Крепежные кронштейны;
• Уличные вентиляционные колпаки;
• Обратный клапан для предотвращения обратной тяги.

Инструментарий для выполнения работ

Использование профессионального оборудования ускоряет процесс и повышает точность монтажа. При отсутствии некоторых позиций возможна аренда инструмента в специализированных пунктах проката.

1. Перфоратор — для сверления отверстий в бетонных стенах и полу;
2. Строительный уровень — контроль вертикальности шахт;
3. Рулетка — точная разметка точек забора воздуха;
4. Строительный нож — подрезка пластиковых труб;
5. Отвертка — монтаж решеток и подключение вентилятора.

Очистка и подготовка помещения

Первоочередной задачей становится удаление всего мусора, масляных пятен и пыли из смотровой ямы. Стены и пол в местах планируемого прохода труб очищаются от рыхлого бетона. Для защиты соседних участков пола рекомендуется использовать полиэтиленовую пленку. Организация свободного доступа к точкам сверления позволит избежать лишних перемещений и ускорить процесс.

Разметка и подготовка поверхностей

Точки забора и выброса воздуха определяются исходя из принципа противоположного расположения притока и вытяжки. После разметки выполняются отверстия в стенах и полу ямы с помощью перфоратора. Каждый паз тщательно очищается от бетонной крошки и пыли. Проверка вертикальности проходов осуществляется уровнем, чтобы исключить застой конденсата в горизонтальных участках.

Технология монтажа системы по шагам

Процесс установки требует строгого соблюдения последовательности действий для обеспечения правильной тяги.

1. Разметка точек (1 час). Определяется место приточного клапана (внизу ямы) и вытяжного отверстия (под потолком гаража).

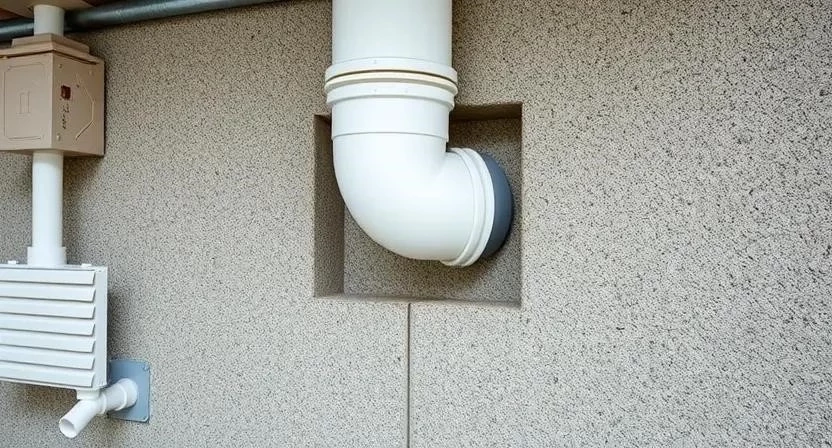

2. Монтаж приточной трубы в яму (3 часа). Устанавливается труба, забирающая воздух с улицы. Из личного опыта: однажды я использовал слишком тонкие трубы, и тяга оказалась почти нулевой — пришлось переделывать систему на 110-мм ПВХ.
3. Установка вытяжного канала (4 часа). Монтируется вертикальная шахта, ведущая от пола ямы к выходу на улицу.
4. Соединение и герметизация (2 часа). Все стыки труб обрабатываются силиконом. Из личного опыта: при монтаже вытяжки забыл про уклон трубы, из-за чего зимой в ней скопился конденсат и начал капать на голову.
5. Монтаж решеток (1 час). Устанавливаются защитные сетки на входе и выходе системы.

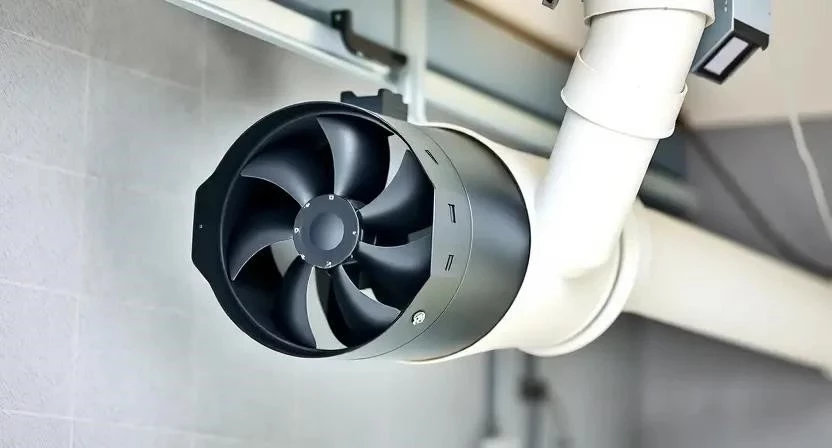

6. Установка вентилятора (2 часа). В верхней части вытяжного канала монтируется принудительный вытяжной узел.
7. Подключение электрики (3 часа). Прокладывается кабель к вентилятору, устанавливается выключатель.

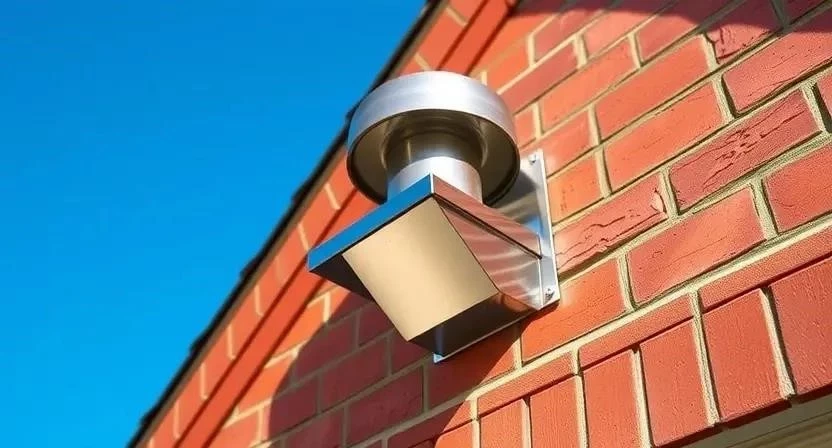

8. Монтаж уличных колпаков (2 часа). На внешние концы труб ставятся зонты для защиты от осадков. Из личного опыта: установка простого обратного клапана на выходе помогла полностью избавиться от сквозняков в морозные дни.
9. Проверка эффективности (1 час). Тестируется тяга с помощью листа бумаги или дымового маркера.
10. Финишная отделка (2 часа). Места прохода труб через бетон заделываются цементным раствором или герметиком.

Технические нюансы и эксплуатационные особенности

Температурный режим напрямую влияет на интенсивность естественной тяги: чем больше разница между улицей и гаражом, тем активнее движение воздуха. Для борьбы с конденсатом рекомендуется использовать трубы с небольшим уклоном в сторону улицы или устанавливать конденсатосборники. Диаметр труб подбирается исходя из объема помещения: для стандартного гаража оптимальны трубы 110-150 мм. Важно использовать совместимые материалы, например, ПВХ или оцинкованную сталь, чтобы избежать электрохимической коррозии.

Типичные ошибки при установке

Наиболее частой проблемой становится расположение притока и вытяжки слишком близко друг к другу, что создает «короткое замыкание» потоков воздуха. Использование узких труб (менее 100 мм) приводит к недостаточному воздухообмену. Отсутствие герметизации стыков вызывает потерю давления и засасывание воздуха из ненужных зон. Игнорирование обратных клапанов приводит к обмерзанию системы зимой. Исправление таких ошибок требует частичного или полного демонтажа труб.

Расчет стоимости реализации проекта

Затраты складываются из стоимости материалов и оплаты труда. При самостоятельном монтаже экономия составляет значительную сумму.

Обслуживание системы после запуска

Регулярный уход обеспечивает стабильную работу вентиляции. Раз в квартал необходимо очищать решетки от скопившейся пыли, паутины и листвы. Вентилятор проверяется на отсутствие посторонних шумов и вибраций. Контроль конденсата в трубах проводится перед началом зимнего сезона. Общее техническое обслуживание системы рекомендуется выполнять дважды в год — весной и осенью.

Альтернативные методы организации воздухообмена

Выбор системы зависит от бюджета и требований к чистоте воздуха. Существуют следующие варианты реализации:

• Естественная вентиляция — дешево, работает за счет разности давления;
• Принудительная вентиляция — высокая эффективность, требует электроэнергии;
• Гибкие гофрированные трубы — простой монтаж, но выше сопротивление воздуха;
• Жесткие ПВХ трубы — долговечность, минимальные потери давления;
• Системы рекуперации — сохранение тепла, высокая стоимость;
• Комбинированные системы — сочетание пассивного притока и активной вытяжки;
• Тоннельная вентиляция — прокладка труб под полом всего гаража.

Ответы на часто задаваемые вопросы

Можно ли обойтись одной трубой?
Нет, одна труба создаст либо только приток, либо только вытяжку, что не обеспечит циркуляцию. Необходим цикл: приток — движение воздуха — вытяжка.

Какой диаметр трубы оптимален для ямы?
Оптимальным считается диаметр от 110 до 150 мм. Трубы меньшего размера создают избыточное сопротивление.

Как избавиться от запаха бензина в яме?
Установка мощного вытяжного вентилятора в верхней точке ямы позволит быстро удалять тяжелые пары топлива.

Нужен ли вентилятор в маленьком гараже?
Если гараж имеет плохую естественную вентиляцию или в нем часто работают с химикатами, вентилятор обязателен.

Как избежать обмерзания труб зимой?
Используйте утепление внешних участков труб и установите обратный клапан, чтобы холодный воздух не заходил внутрь при выключенном вентиляторе.

Куда выводить вытяжку из ямы?

Чем герметизировать проходы через бетон?
Лучше всего использовать силиконовый герметик или цементно-песчаный раствор с добавлением гидрофобизатора.

Как проверить эффективность вентиляции?
Поднесите зажженную спичку или лист бумаги к приточному отверстию при включенном вентиляторе — они должны быть притянуты к трубе.
