Помещение гаража часто становится источником сырости и накопления вредных выхлопных газов. Для решения этой проблемы требуется вентиляция в гараже: расчет и установка своими руками, что позволяет поддерживать здоровый микроклимат. Монтаж системы средней сложности занимает от 1 до 2 дней, а стоимость базового комплекта материалов начинается от нескольких тысяч рублей. Правильный подход к организации воздухообмена предотвращает коррозию автомобиля и появление плесени на стенах.
Подготовительный этап и анализ условий
Эффективность системы зависит от точной оценки объема помещения и анализа источников загрязнения. Необходимо учитывать, будет ли в гараже стоять автомобиль с работающим двигателем, используется ли сварочный аппарат или хранится краска. Для работы потребуются базовые навыки в строительстве и электромонтаже. Оптимальным сезоном для проведения работ считается период с весны по осень, когда температурные перепады не препятствуют герметизации стыков и высыханию материалов.

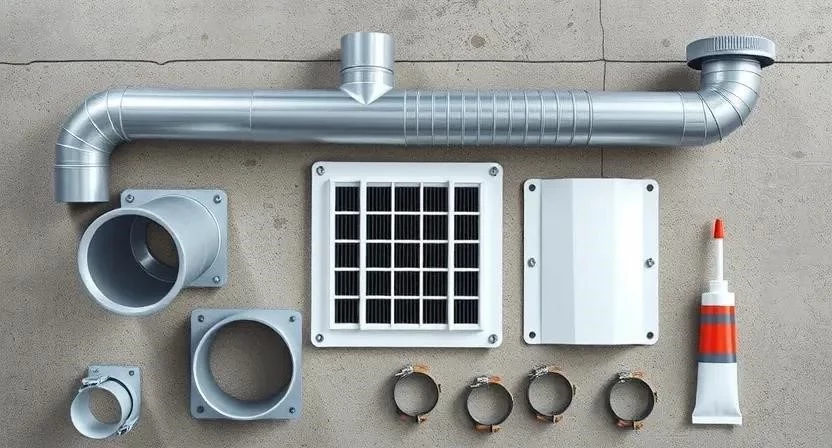

Комплектация системы: необходимые материалы
Подбор качественных компонентов гарантирует долговечность всей конструкции. Основной упор следует сделать на влагостойкость и устойчивость к агрессивным средам.
- Пластиковые трубы ПВХ для вентиляционных каналов;
- Оцинкованные воздуховоды (для зон с повышенной температурой);
- Вентиляционные решетки приточные и вытяжные;
- Осевой или центробежный вентилятор;
- Монтажные хомуты и крепежные кронштейны;
- Силиконовый герметик для наружных и внутренних швов;
- Обратные клапаны для предотвращения обратной тяги;
- Электрический кабель и выключатель с влагозащитой.
| Материал | Назначение | Расход (на гараж 20 м²) | Примерная цена |
|---|---|---|---|
| Труба ПВХ 110 мм | Основной канал | 4-6 метров | 1500 руб. |
| Вентилятор осевой | Принудительный вытяг | 1 шт. | 2500 руб. |
| Решетка пластиковая | Приток/вытяжка | 2 шт. | 600 руб. |
| Герметик силикон | Изоляция стыков | 1 туба | 400 руб. |
| Крепежный набор | Фиксация труб | 10-12 шт. | 500 руб. |
Инструментарий для монтажа
Использование специализированного оборудования ускоряет процесс и повышает точность установки. В некоторых случаях дорогостоящий инструмент выгоднее взять в аренду на один день.
- Перфоратор — для бурения отверстий в бетонных или кирпичных стенах;
- Шуруповерт — для быстрой фиксации кронштейнов и сборки воздуховодов;
- Строительный уровень — чтобы соблюсти необходимый уклон труб;
- Рулетка — для точной разметки трасс и расчета длины гофры;
- Канцелярский нож — для подрезки пластика и зачистки кабеля;
- Герметизатор (пистолет) — для равномерного нанесения силикона;
- Маркер — для обозначения точек сверления.
Организация рабочего пространства
Сначала необходимо очистить стены от пыли и грязи, чтобы обеспечить плотное прилегание элементов. Все ценные вещи и инструменты следует убрать или накрыть защитной пленкой. Тщательно планируются трассы прохождения воздуховодов, чтобы они не мешали открытию ворот или перемещению по гаражу. Весь лишний мусор выносится из помещения до начала активных работ.
Подготовка поверхностей к сверлению
Разметка отверстий в стенах и потолке производится с учетом расположения притока (внизу) и вытяжки (вверху). Важно проверить прочность перекрытий, чтобы избежать повреждения несущих конструкций. Места примыкания труб к стенам обрабатываются грунтовкой для лучшей адгезии герметика. Перед началом сверления проверяется готовность оборудования и наличие необходимых сверл по бетону или кирпичу.
Пошаговый алгоритм установки системы
Монтаж выполняется строго последовательно для исключения ошибок в циркуляции воздуха.
- Расчет воздухообмена. Определяется объем гаража (Длина × Ширина × Высота) и умножается на кратность обмена (обычно 1.5–3 раза в час). Время: 30 мин.
- Выбор типа системы. Определяется необходимость в естественной вентиляции или принудительной с вентилятором. Время: 30 мин.
- Разметка точек. Отмечаются места установки приточных клапанов у пола и вытяжных отверстий под потолком. Время: 1 час.
- Бурение отверстий. С помощью перфоратора создаются проемы в стенах соответствующего диаметра. Время: 2-3 часа.

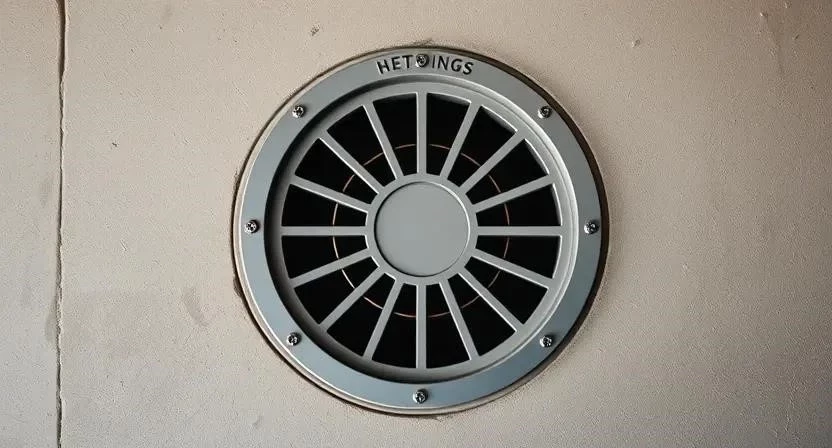

- Монтаж притока. Устанавливаются приточные решетки или клапаны в нижней части стены. Время: 1 час.

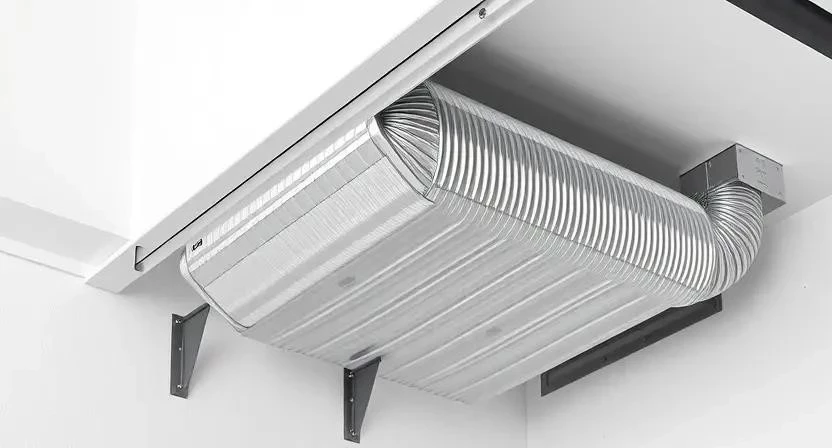

- Установка вытяжных труб. Монтируются вертикальные или наклонные воздуховоды. Время: 2 часа.

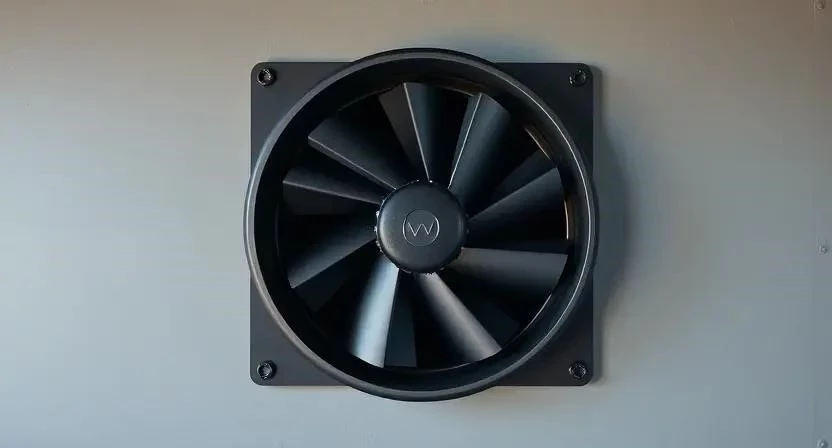

- Монтаж вентилятора. В верхней части канала закрепляется вытяжной вентилятор. Время: 1 час.
- Электромонтаж. Прокладывается кабель, устанавливается выключатель и подключается питание. Время: 2 часа.
- Герметизация. Все стыки труб и примыкания к стенам заполняются силиконом. Время: 1.5 часа.
- Установка клапанов. Монтируются обратные клапаны для защиты от сквозняков и холода. Время: 1 час.
- Тестирование. Запускается система, проверяется поток воздуха с помощью листа бумаги. Время: 30 мин.
- Финальная отделка. Заделываются зазоры вокруг труб, наносятся декоративные накладки. Время: 1 час.
Личный опыт: Однажды я установил вытяжку слишком низко, из-за чего теплый воздух уходил слишком быстро, оставляя ноги в холоде. Рекомендую поднимать вытяжной канал максимально близко к потолку.
| Объем гаража (м³) | Рекомендуемая производительность (м³/час) | Диаметр трубы (мм) | Тип вентилятора |
|---|---|---|---|
| 20-30 | 60-90 | 100 | Осевой (малый) |
| 31-50 | 100-150 | 125 | Осевой (средний) |
| 51-80 | 160-240 | 150 | Центробежный |
| 81-120 | 250-360 | 200 | Центробежный (мощный) |
| 120+ | от 400 | 250+ | Промышленный осевой |
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Расчеты и разметка | 2 часа | Точность до миллиметра |
| Сверление стен | 3 часа | Использование пылесоса |
| Сборка каналов | 3 часа | Соблюдение уклона |
| Электрика | 2 часа | Изоляция кабеля |
| Герметизация | 2 часа | Время высыхания 24ч |
Технические тонкости и эксплуатационные нюансы
Температура воздуха существенно влияет на тягу: чем больше разница между внутренним и внешним воздухом, тем активнее работает естественный обмен. Борьба с конденсатом в трубах осуществляется путем их утепления минеральной ватой или использованием пластика с низким коэффициентом теплопроводности. Диаметр воздуховодов подбирается исходя из мощности вентилятора, чтобы избежать избыточного шума. Совместимость пластика и металла требует использования специальных переходников, чтобы избежать коррозии в местах соприкосновения.
Личный опыт: В моем опыте использование тонкостенной гофры привело к её провисанию через год, поэтому рекомендую использовать только жесткие ПВХ-трубы для основных магистралей.
Типичные промахи при самостоятельном монтаже
Ошибки в проектировании могут привести к полной неэффективности системы или даже к порче имущества.
- Неправильное расположение: установку притока и вытяжки в одной стене, что создает «короткое замыкание» воздуха.
- Слабый вентилятор: экономия на мощности, из-за чего запахи бензина остаются в помещении.
- Отсутствие герметизации: зазоры в стыках, приводящие к потере до 30% производительности.
- Игнорирование клапанов: отсутствие обратных клапанов, из-за чего зимой в гараж задувает ледяной воздух.
- Неверный диаметр: слишком узкие трубы, создающие сильный шум при работе вентилятора.
Личный опыт: Столкнувшись с проблемой шума, я понял, что установка вентилятора без виброгасителей создает раздражающий гул по всему гаражу. Теперь всегда использую резиновые прокладки.
Экономический расчет проекта
Стоимость реализации зависит от выбранных материалов и необходимости автоматизации системы.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы и трубы | 3000 | 3000 | 0 |
| Вентиляционное оборудование | 3000 | 3000 | 0 |
| Расходники (герметик, крепеж) | 1000 | 1000 | 0 |
| Стоимость работ | 0 | 7000 | 7000 |
| 7000 | 14000 | 7000 |
Обслуживание вентиляционной системы
Регулярный уход продлевает срок службы оборудования и сохраняет эффективность обмена воздуха. Очистка решеток от пыли и паутины должна проводиться раз в квартал. Проверка работы вентилятора включает контроль отсутствия посторонних шумов и вибраций. Контроль конденсата в трубах особенно важен в переходные периоды (осень-зима). Общее техническое обслуживание системы рекомендуется проводить дважды в год.
Дополнительные способы организации воздухообмена
Существуют альтернативы стандартным трубам, которые могут быть более эффективными в специфических условиях. Приточно-вытяжные установки с рекуперацией позволяют сохранять тепло внутри гаража. Тепловые пушки с функцией вентиляции незаменимы в зимний период для быстрого прогрева и удаления газов. Пассивные дефлекторы на крыше или стенах усиливают естественную тягу за счет энергии ветра, не требуя затрат электроэнергии.
Ответы на часто задаваемые вопросы
Как избавиться от стойкого запаха бензина?
Необходимо увеличить кратность воздухообмена до 3-4 раз в час и установить вытяжку непосредственно над зоной хранения ГСМ.
Сильно ли шумит вентилятор?
Шум зависит от мощности и типа вентилятора. Для снижения уровня шума используйте центробежные модели или устанавливайте шумоглушители в канал.
Влияют ли морозы на работу системы?
Да, при сильных морозах может возникнуть обмерзание вытяжного отверстия. Решает проблему установка обратного клапана и утепление труб.
Что лучше: ПВХ или оцинковка?
ПВХ дешевле, легче в монтаже и не подвержен коррозии. Оцинковка используется только в местах, где возможен сильный нагрев (например, рядом с печью).
Нужна ли фильтрация воздуха?
В обычных гаражах достаточно простых решеток. Фильтры рекомендуются только при работе с мелкодисперсной пылью или при покраске.
Как часто менять вентилятор?
При правильном уходе осевой вентилятор служит 5-7 лет. Признаком износа является появление вибрации или падение мощности потока.
Можно ли автоматизировать систему?
Да, установка датчика влажности или датчика CO2 позволит вентилятору включаться автоматически при превышении заданных норм.
