Обустройство подземного паркинга требует строгого соблюдения норм по воздухообмену для эффективного удаления выхлопных газов. Реализация такой системы считается технически сложной задачей, стоимость которой напрямую зависит от площади объекта и количества машиномест, а сроки проектирования и монтажа обычно составляют от одного до трех месяцев. Грамотная вентиляция подземного паркинга: правильная схема и расчет системы позволяют избежать скопления угарного газа и обеспечить безопасность людей. Тщательный инженерный подход гарантирует долговечность всех конструкций.
Предварительный анализ и технические требования
Проектирование начинается с детального изучения требований СНиП и ГОСТ, которые определяют минимальный объем подачи свежего воздуха. Инженеры проводят оценку общего объема помещения и точное определение количества машиномест, так как от этого зависит расчетный расход воздуха. Важно учитывать специфику расположения въездов и выездов, чтобы избежать застойных зон. Сроки реализации проекта включают этапы согласования документации, закупки оборудования и непосредственных строительных работ.
Комплектация материалов для системы
Для создания надежной сети воздуховодов используются долговечные и огнестойкие компоненты. Основу составляет оцинкованная сталь, которая устойчива к коррозии в условиях повышенной влажности подземных сооружений. Дополнительно применяются специализированные уплотнители для обеспечения герметичности соединений.
- Воздуховоды из оцинкованной стали различного сечения;
- Теплоизоляционные маты из минеральной ваты;
- Стальные хомуты и L-образные крепления;
- Воздухораспределительные решетки;
- Диффузоры для приточного воздуха;
- Силиконовые и резиновые уплотнители;
- Фильтрующие элементы грубой и тонкой очистки;
- Метизы: саморезы, болты, анкеры;
- Противопожарные заслонки с электроприводом.
| Материал | Расход на 100 м2 | Ориентировочная цена за ед. | |
| Оцинкованный воздуховод | 120 м.п. | 1200 руб/м | 144 000 руб |
| Изоляция (минвата) | 110 м2 | 450 руб/м2 | 49 500 руб |
| Крепежные элементы | 200 шт. | 80 руб/шт | 16 000 руб |
| Решетки вентиляционные | 15 шт. | 2500 руб/шт | 37 500 руб |
| Уплотнительная лента | 10 рулонов | 600 руб/рул | 6 000 руб |
Инструментарий для проведения работ
Монтаж вентиляционных систем требует наличия специализированного электроинструмента для работы с металлом и бетоном. Точность разметки обеспечивает правильный поток воздуха и отсутствие лишнего шума при эксплуатации. Приборы для замера скорости воздуха необходимы на финальном этапе для проверки соответствия проекта фактическим показателям.
- Перфоратор для сверления перекрытий;
- Шуруповерт с набором бит;
- Заклепочник ручной или пневматический;
- Строительный уровень;
- Лазерный осепостроитель;
- Анемометр для замера потоков;
- Ножницы по металлу;
- Рулетка измерительная.
| Инструмент | Назначение | Статус | Цена (средняя) |
| Перфоратор | Монтаж кронштейнов в бетон | Обязательно | 8 000 руб |
| Шуруповерт | Сборка секций воздуховодов | Обязательно | 5 000 руб |
| Заклепочник | Фиксация фланцев и стыков | Обязательно | 2 500 руб |
| Лазерный уровень | Разметка осей магистралей | Желательно | 7 000 руб |
| Анемометр | Проверка скорости воздуха | Обязательно | 4 000 руб |
Организация пространства перед монтажом
Первоочередные действия включают полную очистку потолочного пространства от строительного мусора и пыли. Мастера проводят разметку всех точек крепления согласно утвержденному проекту, чтобы избежать пересечений с другими коммуникациями. Организуется беспрепятственный доступ к вентиляционным шахтам. Вся существующая отделка, если она уже выполнена, закрывается защитными пленками или картоном.
Подготовка поверхностей и проемов
Специалисты проверяют ровность бетонных перекрытий, так как значительные отклонения могут привести к перекосу воздуховодов. Все технологические проемы в стенах и потолках проходят тщательную герметизацию с использованием негорючих материалов. Под места установки тяжелых вентиляционных машин подготавливаются усиленные фундаментные основания или виброопоры, чтобы шум от двигателей не передавался на стены здания.
Технология пошагового монтажа
Процесс установки системы разделен на четкие этапы, каждый из которых требует контроля качества. Общее время реализации зависит от сложности схемы и площади паркинга.
- Разработка и согласование схемы расстановки приточных и вытяжных отверстий (2-3 дня).
- Проведение аэродинамического расчета необходимого воздухообмена (1-2 дня).
- Установка опорных конструкций, шпилек и кронштейнов (3-5 дней).

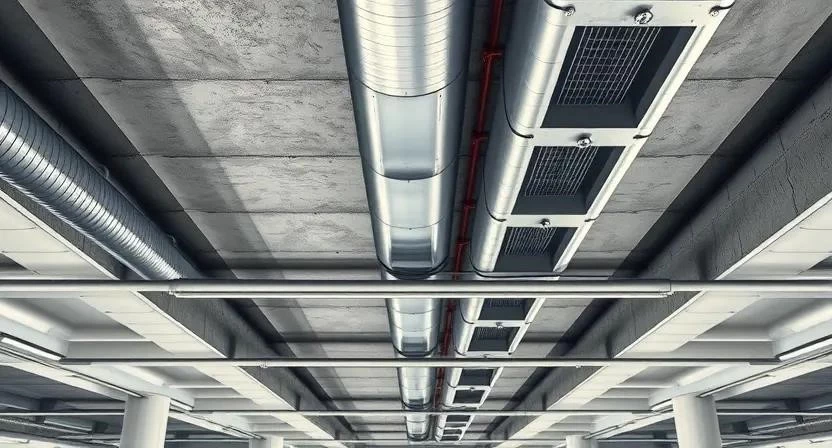

- Сборка и подъем магистральных воздуховодов на уровень креплений (7-10 дней).

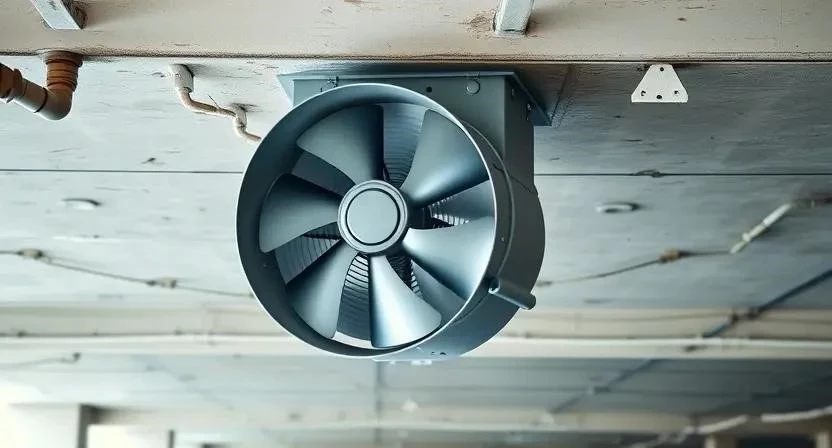

- Монтаж приточных установок и вытяжных вентиляторов в отведенных нишах (3-4 дня).
- Интеграция противопожарных клапанов в разрывах магистралей (2-3 дня).

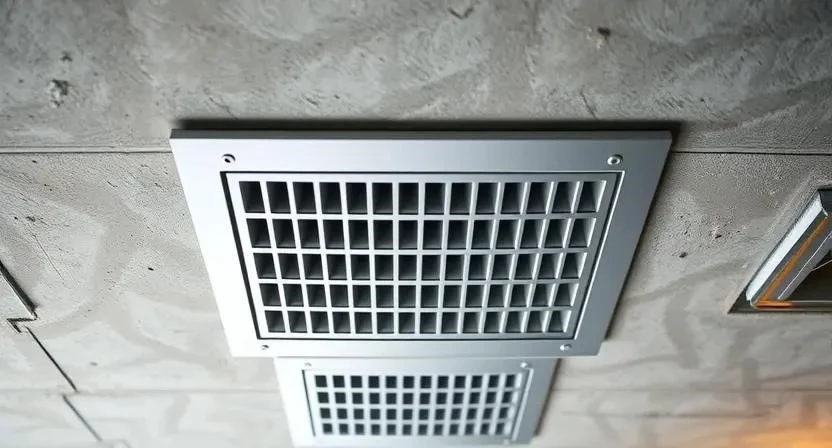

- Установка конечных диффузоров и вентиляционных решеток (2-3 дня).
- Подключение автоматики, датчиков CO и щита управления (3-5 дней).
- Герметизация всех стыков воздуховодов специальными составами (2-4 дня).
- Проведение пусконаладочных работ и финальные замеры потоков (2-3 дня).
Пример из практики: При монтаже одного из объектов в Москве обнаружилось, что стандартный герметик высыхал слишком долго из-за высокой влажности подвала. Мы заменили его на быстротвердеющий полиуретановый состав, что сократило время герметизации стыков на двое суток без потери качества.
Технические нюансы эксплуатации
Важнейшим параметром является соблюдение норм по скорости воздуха в зоне дыхания людей, чтобы избежать сквозняков и шума. В зимний период необходимо обеспечить подогрев приточного воздуха, иначе конденсат на стенках труб приведет к коррозии и появлению капели. Синхронизация притока и вытяжки должна быть настроена так, чтобы в помещении не создавалось избыточного давления, затрудняющего открытие дверей.
Пример из практики: На объекте с низкой температурой притока зимой возникла проблема обмерзания решеток. Решением стала установка электрических калориферов непосредственно перед входом воздуха в паркинг, что стабилизировало температуру до +5°C.
Типичные ошибки при установке
Неправильный расчет сечения труб часто приводит к повышенному уровню шума и снижению эффективности воздухообмена. Игнорирование зон застоя воздуха в дальних углах паркинга вызывает скопление токсичных газов. Экономия на противопожарных клапанах может привести к распространению огня по всей системе вентиляции при пожаре.
- Использование слишком узких воздуховодов, что увеличивает нагрузку на вентиляторы.
- Размещение вытяжных отверстий слишком высоко, когда угарный газ скапливается внизу.
- Отсутствие фильтрации приточного воздуха, что забивает систему пылью.
- Неправильная настройка датчиков CO, приводящая к ложным срабатываниям.
- Отказ от виброизоляции вентиляторов, создающий гул в соседних помещениях.
- Недостаточное количество точек притока воздуха.
Пример из практики: Столкнулись с ситуацией, когда в тупиковой зоне паркинга датчики CO постоянно сигнализировали о превышении нормы. После анализа выяснилось, что там образовалась «мертвая зона». Помогла установка дополнительного струйного вентилятора, который «протолкнул» воздух к основной вытяжке.
Оценка стоимости реализации
Общие затраты складываются из стоимости оборудования, расходных материалов и оплаты труда профильных специалистов. Экономия при самостоятельном монтаже возможна только на простых этапах, так как пусконаладка требует сертифицированного оборудования.
| Статья расходов | Средняя цена (комплект/работа) | С мастером | Своими руками | Экономия |
| Приточная установка | 150 000 руб | 170 000 руб | 150 000 руб | 20 000 руб |
| Вытяжные вентиляторы (3 шт) | 90 000 руб | 110 000 руб | 90 000 руб | 20 000 руб |
| Монтаж воздуховодов | 80 000 руб | 160 000 руб | 80 000 руб | 80 000 руб |
| Автоматика и датчики | 60 000 руб | 90 000 руб | 60 000 руб | 30 000 руб |
| Пусконаладка | 30 000 руб | 40 000 руб | Невозможно | -10 000 руб |
Регламент технического обслуживания
После завершения всех работ необходимо установить график регулярного ухода за системой. Очистка фильтров должна производиться раз в квартал для поддержания расчетного расхода воздуха. Проверка работоспособности датчиков CO и противопожарных клапанов осуществляется ежемесячно. Ежегодный технический осмотр включает проверку натяжения ремней вентиляторов, смазку подшипников и проверку герметичности всех соединений.
Сравнение методов вентиляции
В зависимости от архитектуры здания применяются разные подходы к организации воздухообмена. Естественная вентиляция допустима только в очень маленьких или открытых паркингах. Современным стандартом являются либо классические системы с разветвленной сетью труб, либо системы со струйными вентиляторами (jet-fans), которые перемещают воздух без использования массивных воздуховодов.
| Характеристика | Классическая система | Струйные вентиляторы | |
| Затраты на монтаж | Высокие | Средние | Jet-fans дешевле |
| Занимаемое место | Много (трубы) | Минимум | Jet-fans компактнее |
| Эффективность | Высокая (точечно) | Высокая (общая) | Равноценны |
| Сложность обслуживания | Средняя | Низкая | Jet-fans проще |
| Шумоизоляция | Хорошая | Средняя | Классика тише |
Ответы на часто задаваемые вопросы
Какая норма воздухообмена для паркинга?
Согласно нормам, кратность воздухообмена должна обеспечивать полное обновление воздуха в помещении несколько раз в час, в зависимости от количества машин и их типа.
Можно ли объединить вентиляцию паркинга с общей вентиляцией здания?
Нет, это категорически запрещено. Выхлопные газы и дым при пожаре не должны проникать в жилые или офисные помещения.
Как часто нужно менять фильтры?
В среднем замена или очистка производится раз в 3 месяца, но при сильном запылении сроки сокращаются.

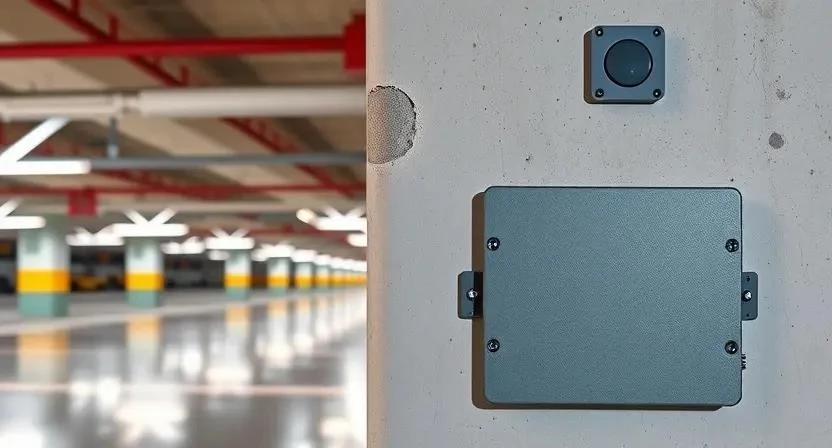

Зачем нужны датчики угарного газа?
Они автоматически включают систему вентиляции на максимальную мощность при повышении концентрации CO до опасного уровня.
Что делать при сбое системы дымоудаления?
Система должна иметь резервный источник питания и дублирующие каналы управления для обеспечения эвакуации людей.
Какое сечение воздуховода выбрать?
Сечение рассчитывается исходя из требуемого объема воздуха и допустимой скорости потока (обычно до 4-6 м/с для снижения шума).
Как работает автоматика в режиме пожара?
При срабатывании пожарной сигнализации приточные установки отключаются, а вытяжные переходят в режим дымоудаления с открытием противопожарных клапанов.
