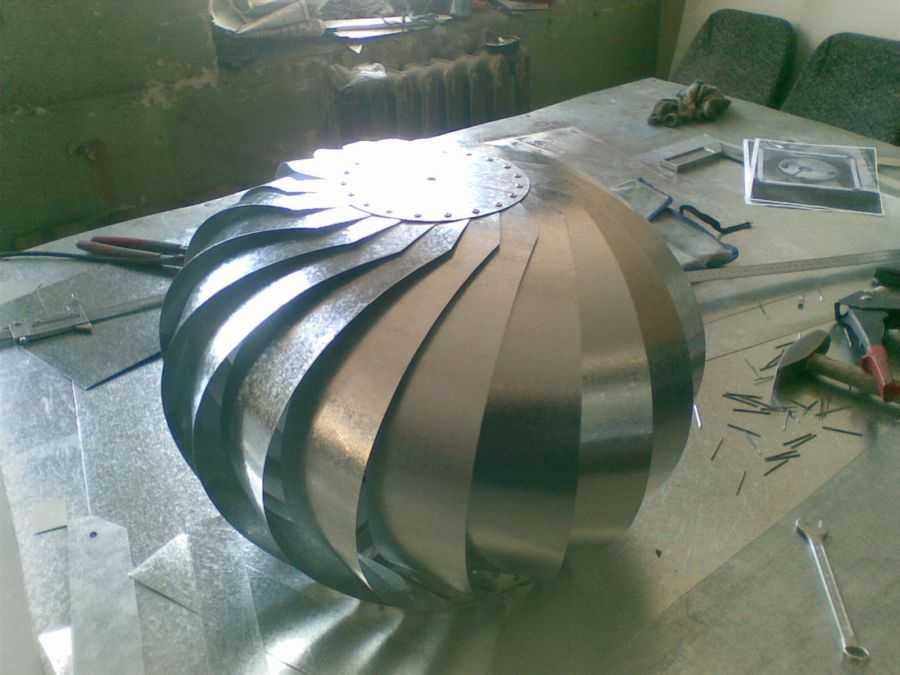

Как работает турбодефлектор?

Работа турбодефлектора основывается на следующих принципах: используя энергию ветра, устройство создает разрежение воздуха в шахте вентиляции, увеличивает тягу и вытягивает загрязненный воздух из помещения, вентиляционного канала, подкровельного пространства.

Как бы ни менялись направление и сила ветра, вращающаяся головка (крыльчатка) всегда вертится в одну сторону и создает в шахте вентиляции частичный вакуум, который увеличивает интенсивность движения воздуха в трубе, исключает появление обратной тяги и улучшает общий воздухообмен. Кроме того, устройство предотвращает попадание в канал вентиляции осадков.

Позвоните нам по телефону 8 (495) 646-10-85

Почему это выгодно?

Не потребляет электричества, работает только за счет силы ветра!
Использование турбодефлектора полностью исключает затраты на электроэнергию!
Вращение турбодефлектора не зависит от направления в котором дует ветер: турбодефлектор всегда вращается в одну сторону, создавая постоянную тягу.
В сравнении с обычными оголовками на трубы или дефлекторами ЦАГИ, эффективность Турбодефлектор выше в несколько раз!
Исключает попадание в шахту посторонних предметов, снега и дождя.
Исключает обледенение выхода влажного воздуха.
Эксплуатация при температурах до -50 °С.
Срок эксплуатации 15 лет!

Области применения турбодефлектора

Многоквартирные дома
Коттеджи, частные дома
Детские сады
Школы
Бассейны, спортивные объекты
Бани
Производственные , складские помещения
Котельные
Коровники
Сушильные комплексы
Курятники
Емкости, резервуары для хранения воды
Биотуалеты
Вентиляция бытовок, постов охраны

Зоопарки
Конюшни
Фермы, скотные дворы
В каминах и барбекю, особенно при значительной высоте дымохода, вызванной наличием близлежащих жилых строений.
В основной вентиляции жилых и вспомогательных помещений, коммерческих строений ( кафе, баров, гостиниц, ресторанов и т.д.)
В сельскохозяйственных помещениях
В ангарах, складах и зданиях промышленного назначения
Для естественной вентиляции подкрышного пространства строений в летний период, особенно в дневное время.
В дымоходах обогревательных приборов, которые эксплуатируются на природном газе, обеспечивая продолжительную и эффективную работу оборудования.

Позвоните нам по телефону 8 (495) 646-10-85 мы расскажем Вам больше о турбодефлекторах!

Какие размеры турбодефлекторов мы изготавливаем?

Турбодефлекторы выпускаются различных размеров от 100 до 1000 мм в диаметре. Самые популярные диаметры: 100, 150, 160, 200, 250, 315, 400, 500, 800, 1000.

Дефлекторы могут быть матовыми (оцинковка) и блестящими (нержавеющая сталь), кроме того каждый дефлектор может быть покрашен в любой цвет по RAL (стандартные цвета крыш: красный, коричневый, зеленый и синий).

Разновидность дефлекторов которые мы изготавливаем и монтируем

Теги: #Установка дефлекторов вентиляционных

Расчет и чертежи

Прежде приобрести заводской дефлектор или приступить к самостоятельному изготовлению устройства, нужно провести аэродинамический расчет и ознакомиться с чертежами существующих устройств.

Основным критерием при создании чертежа дефлектора является внутренний диаметр воздуховода (D). На рисунке приведены размеры элементов конструкции.

Размеры дефлектора ЦАГИ

диаметр верхнего основания диффузора – 1,18-1,26D;
диаметр наружного гольца – 1,8-2D;
высота наружного кольца – 1-1,2D;
расстояние от кольца до основания диффузора – 0,4-0,5D;
высота – 1,4-1,7D;
диаметр колпака – 1,3-1,5D.

При самостоятельном изготовлении дефлектора желательно руководствоваться приведенными в таблице рекомендациями СНиП.

№ дефлектора	Диаметр нижнего основания диффузора, мм	Диаметр верхнего основания диффузора, мм	Диаметр наружного цилиндра, мм	Диаметр нижнего основания конуса, мм	полная высота дефлектора, мм	Высота диффузора, мм	Высота конуса, мм	Высота цилиндра, мм
3	265	380	600	510	510	295	90	360
4	375	504	800	680	680	400	120	480
5	495	630	1000	850	850	500	150	600
6	595	736	1200	1020	1020	600	180	720
7	660	882	1400	1190	1190	700	210	840
8	775	1008	1600	1360	1360	800	240	960
9	885	1134	1800	1530	1530	900	270	1080
10	1025	1260	2000	1700	1700	1000	300	1200

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

Закрепленный дефлектор – фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Видео – Изготовление дефлектора своими руками

Дымоход — это один из важнейших составляющих печей и каминов

Также очень важной деталью является колпак на дымоход, который обеспечивает правильный и стабильный отвод продуктов сгорания

Установить колпак для дымоходов вполне можно и своими руками, но сначала нужно узнать характеристики этих устройств, их основные функции и принцип работы. Также выясним, какие причины способствуют задымлению, то есть, возникновению обратной тяги в трубе. Колпак на трубу дымохода (его еще называют зонт на дымоход, козырек, дымник, дефлектор, флюгарка) — это старинный архитектурный элемент, который в наше время несет отпечаток древности и утонченного вкуса. Некоторые современные дымники являются настоящим произведением искусства, которое делает дымоход оригинальным, а крышу завершенной.

Предназначение

Устанавливают зонт на дымоход с целью усиления тяги посредством отклонения воздушных потоков. Дефлекторы правильной конструкции препятствуют попаданию в дымоход атмосферных явлений — снега, косых дождей (см. ).

Также козырек для дымохода препятствует попаданию во внутрь мусора и птиц. Для этого устанавливается сетка, которая при этом беспрепятственно позволяет выпускать дым наружу.

Основные функции

Таким образом, козырек для дымохода выполняет следующие функции:

усиление тяги;
увеличение КПД трубы дымохода (до 20%);
защита от попадания снега, дождя, мусора;
препятствие для разрушения кирпичной кладки дымохода.

Конструкция колпака дымоходной трубы

крышка или зонт;
капельник или отвод для воды.

Крышка или зонт предназначены для защиты о попадания в дымоход атмосферных явлений. Капельник или отвод для воды предназначены для отвода стекающей влаги от верхней части трубы, тем самым уменьшая образование наледи в зимний период.

Материалы, используемые для изготовления флюгарки

Планируя сделать колпак для дымохода своими руками, следует использовать материалы, которые отличаются термостойкостью и устойчивостью к коррозии. Указанные характеристики имеют такие материалы, как:

оцинкованное железо;
нержавеющая сталь;
медь.

Важно помнить, что колпаки для дымоходов расположены в труднодоступных местах. Исходя их этого, необходимо выбирать колпак, который выполнен из качественного материала, и стоек, по своим характеристикам, к различным атмосферным явлениям. Одним из самых стойких считается колпак на трубу дымохода, выполненный из меди

Одним из самых стойких считается колпак на трубу дымохода, выполненный из меди.

Устройство и принцип работы

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:

нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
полый металлический цилиндр, являющийся наружной частью дефлектора;
верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
кронштейны крепления верхнего конуса;
монтажные кронштейны.

Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.

За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств едино:

способствовать повышению естественной тяги, чтобы улучшить воздухообмен в помещениях здания;
предотвратить попадание в систему атмосферных осадков, пыли, листьев и прочего мусора;
препятствовать проникновению насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств чрезвычайно разнообразен, а отличия заметны даже визуально.

В качестве материала для изготовления пользуются:

медью. Впрочем, крайне редко, из-за ее высокой стоимости;
алюминием;
керамикой;
оцинкованной сталью;
нержавеющей сталью;
пластиком. У дефлектора вентиляционного пластикового несколько преимуществ в виде низкой стоимости и декоративных возможностей, создаваемых возможностью выбора формы и расцветки. Но воздействие высоких температур существенно сказывается на сроках эксплуатации.

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

Полезно знать! Присущую металлу прочность в некоторых моделях сочетают с декоративными возможностями полимеров, надевая на металлическую (алюминиевую или стальную) основу пластиковый чехол.

По принципу работы устройства могут быть:

статичными. Это самые простые конструкции, которые вполне могут быть собраны самостоятельно;
статичными с вентилятором-эжектором. Под неподвижным колпаком предусмотрена установка низконапорного осевого вентилятора, который вращается только в том случае, если снизилось давление ветрового потока или термическое. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;
ротационными. Ротационный дефлектор оснащен лопастным барабаном. У дефлектора вентиляционного ротационного – статичная основа и подвижная головка, вращение которой предусмотрено в одном направлении, которое не меняется при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, препятствующее обратной тяге. Ротационным устройствам свойственна производительность, в два-четыре раза превосходящая возможности статичных. Они препятствуют в летнюю жару появлению конденсата в кровле, так как способствуют понижению температуры в помещениях, снижая расходы на пользование кондиционером;
с эжектором и поворачивающимся корпусом. Вращающийся дефлектор помещается над вентиляционным каналом. Конструкция вращающегося устройства составлена двумя трубами, расположенными вертикально и горизонтально, для соединения которых использован шарнирный механизм, а сверху установлена перегородка, выполняющая роль флюгера.

По особенностям конструкции модели устройств относят к типу закрытому или открытому.

По форме они бывают:

Дефлекторы выпускаются в разных формах, можно подобрать модель под любое сечение трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и принимая во внимание стоимость, останавливаются на одной из самых распространенных конструкций:

Вольперта.
Григоровича. Популярнейшая конструкция, доступная для изготовления своими руками и состоящая из трех основных элементов: 1 — диффузора, 2 — защитного зонта, 3 – обратного колпака;
двойном.
Н-образном. Принято устанавливать на объектах промышленного назначения, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна задействовать потоки воздуха, идущие снизу вверх. Ветровым потоком, входящим в вертикальные перемычки, вытягивается рабочая среда, поступившая в горизонтальный канал, что приводит к возрастанию естественной тяги;
флюгере-дефлекторе. «Капюшону» или «сачку» помогает флюгер, ориентированный вдоль ветрового потока. Проходящий через изогнутые козырьки воздух меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
ЦАГИ. Конструкция, разработанная в аэрогидродинамическом институте, отличается возможностью выбора типа соединения с воздуховодом (бандажного, ниппельного, реечного, фланцевого), исходя из того, какую форму имеет горловина вентиляционного ствола. К недостаткам относят склонность к образованию перекрывающей проход наледи и сопротивлению тяге при отсутствии ветра;
шаровидном.

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.

Сборка конструкции кустарным образом проблематична

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Дефлектор ЦАГИ своими руками

Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.

Грамотное проектирование и установка систем под ключ.

Звоните: +7 (499) 110-02-51 (Москва и область).

У владельцев частных владений зачастую возникают трудности с дымоходной тягой при наличии ветреной погоды. Для устранения данной проблемы был изобретен — дефлектор вентиляционный ЦАГИ.

Чертеж дефлектора ЦАГИ

Предназначения и характеристики

Дефлектор ЦАГИ (Дефлектор Центрального аэрогидродинамического института) – фасонное изделие, монтируемое чаще на крыше на воздуховод.

Данное приспособление предназначено для выполнения нескольких функций:

В основном дефлектор используется для усиления тяги в вентиляционной шахте (канале);
Может служить зонтом защищающим от дождя и снега проем вентиляционного канала.

Устройство

Устройство дефлектора ЦАГИ не имеет сложных конструктивных особенностей и вполне может быть изготовлено своими руками при наличии определённых знаний.

Расчет деталей размера дефлектора, чертеж

При создании эскиза (чертежа) за основу берется диаметр внутренней части дымоотвода – D;

Затем при помощи таблицы подбирается ширина диффузора — D, а также и высота дефлектора – H.

Расчет размеров дефлектора Цаги

Чаще всего за основу берутся следующие данные:

Ширина диффузора:1.2 – 1.4 d
Ширина верхнего колпака: 1.6 – 1.9 d
Высота: 1.6 – 1.7 d

Примечание: d – диаметр дымового канала внутри.

Заключение

благодаря немудреной и простой в изготовлении конструкции можно улучшить работу вентиляции к тому же дефлектор ЦАГИ можно сделать своими руками.

Вентиляционный дефлектор своими руками

Зная об устройстве и принципе работы прибора, многие хозяева решаются на изготовление вентиляционного дефлектора своими руками. С точки зрения собственноручной реализации, вариант изделия Григоровича вне конкуренции, поэтому мы рассмотрим реализацию именно этого варианта. Главное достоинство – работает такая вентиляция без электричества, круглый год.

Предварительно следует подготовить:

нержавеющая сталь листового типа, можно заменить оцинкованной;
электродрель;
фиксирующие хомуты, болты, заклёпки и гайки;
чертёжный инструмент для металлических поверхностей;
циркуль;
листовой картон;
линейка;
ножницы по металлу и бумаге.

5.1

Расчёт параметров устройства (Григоровича)

Даем вам самый простой вариант расчета, без всяких формул:

высота дефлектора равна 1.6 диаметра дымохода.
ширина диффузора равна на 1.2 раза больше, чем диаметр дымохода.
ширина крышки равна двум диаметрам дымохода.

На основе имеющихся размеров и чертежей из картона вырезаются отдельные элементы дефлектора. Для создания вращающегося устройства требуются определенные навыки, поэтому лучше потренироваться на макетах и лишь затем приступать к металлическому аналогу.

5.2

Изготовление конструкции

Лекала необходимо приложить к металлическим листам, а после – обвести чертилкой. Далее алгоритм простой – ножницами по металлу вырезаем элементы и детали будущей конструкции. Отдельные части соединяются между собой заклёпками и болтами. Если механизм активный, то лучше зафиксировать детали сваркой.

Макеты дефлекторы для вентиляционных систем из картона

Чтобы надёжно закрепить ротационный колпак, следует подготовить несколько изогнутых металлических полос, которые возьмут на себя роль кронштейнов.

Крепим кронштейны при помощи клепок или болтов

Что касается обратного конуса, то его имеет смысл зафиксировать у зонта.

Собранные устройства

5.3

Монтажные работы

Нижний из 2-х стаканов устанавливается на выводной дымоход. На него крепится верхний стакан. Для большей конструкцией устойчивости 2 части зажимаются хомутом, аналогичным образом поступают и с вытяжными отверстиями. Колпак прижимается подготовленными кронштейнами. Если речь идёт о регионе, где направление ветра часто меняется, имеет смысл оборудовать установку обратным конусом, который позволит агрегату полноценно работать при любых направлениях ветра.

Итак, в данной статье мы рассмотрели что такое дефлектор в вентиляции. Подытоживая, можно сказать – это простое и эффективное приспособление, улучшающее вентиляцию объектов любой сложности, будь то общественные здания или жилые дома. Небольшой элемент увеличивает производительность вентиляционной системы на 15-20%, надёжно защищая внутреннее пространство от осадков, мелких частичек, мусора и пыли.

На последок рекомендуем посмотреть видео сравнение двух разновидностей дефлекторов
