Узел прохода вентиляции через кровлю: виды и характеристики, монтаж

Узел прохода через кровлю: варианты устройства

Вентиляционная система, как известно – неотъемлемая часть практически любой постройки, будь то жилые, промышленные или хозяйственные сооружения. Благодаря хорошей вентиляции воздух в помещениях здания сможет циркулировать, в нормальном ритме, что, безусловно, является очень важным фактором. Но для того, чтобы смонтировать хорошую вентиляционную систему, необходимо оборудовать узел прохода через кровлю.

Вариантов его обустройства существует масса, так как способ монтажа зависит, в первую очередь, от типа устройства кровли. Каждая крыша имеет свои индивидуальные конструктивные особенности, поэтому кровельный проходной узел имеет множество схем построения в соответствии с видом кровли.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

строительный карандаш или маркер;
дрель и набор сверл;
болгарка с диском 2 мм;
силиконовый герметик;
заклепочник;
алюминиевая ленты и хомуты;
металлические уголки;
кровельные саморезы;
длинная линейка или рулетка;
плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается с нижней стенки стояка.

Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
Все детали прочно соединяют саморезами.
На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком. Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

Алюминиевые и свинцовые ленты

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

Очистите место нанесения ленты, после чего плотно прижмите пленку.
Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

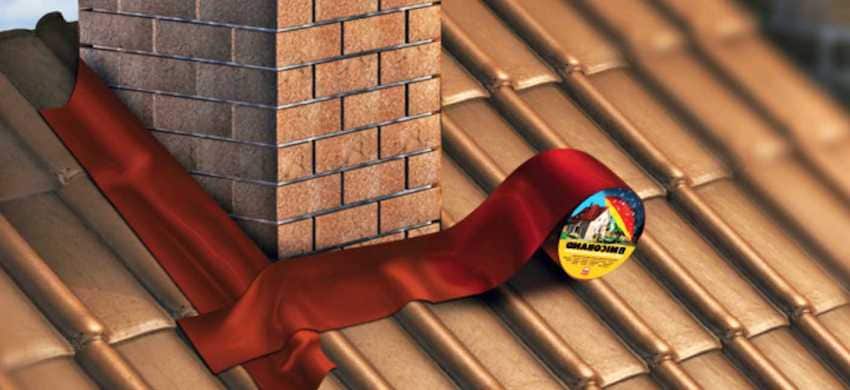

Лента для герметизации труб — отличный способ сэкономить время и деньги

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

Схематическое изображение узлов прохода через кровлю

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

толщина металла, из которого он изготовляется, составляет не менее 1,9 мм;
диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми;
поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021;
размер кольца-опоры должен быть больше диаметра патрубков;
максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

Кровельные проходки и патрубки для дымоходов с круглым сечением

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком

Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Технологии монтажа узла УП

Рисунок 3. Последовательность монтажа узла прохода.

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

Схема размеров узла прохода.

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
разметку производят по месту, вырезая в каждой детали полукруг под трубу;
по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

Плоскую бетонную крышу проходят другим способом:

после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
он крепится анкерами, заделывается раствором;
диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.

echo get_the_author_meta(«display_name», $auhor); ?>

Вентиляция кровли – почему это важно?

Поскольку из-за резких перепадов температуры воздуха, многочисленных испарений внутри помещения и повышенной влажности воздуха, в подкровельном пространстве образуется конденсат.

Так, скопившаяся влага проникает в теплоизоляционный слой, что приводит к снижению его эффективности.

По причине длительного воздействия влаги на стропильную систему, деревянная конструкция начнет постепенно разрушаться, причем независимо от того, прошла ли она специальную обработку противокоррозионными средствами

Помимо этого, отсутствие необходимого воздухообмена приводит к существенному перегреву кровли в жаркое время года, из-за чего находиться внутри помещения будет невыносимо.

Следовательно, установка системы вентилирования кровли позволяет решить сразу несколько проблем, обеспечив:

достаточный приток свежего воздуха в подкровельное пространство;
стабильную температуру и влажность на чердаке;
надежную защиту кровли, перекрытия и стен от образования плесени;
полноценное функционирование теплоизоляционного материала.

Установка вентиляции для кровли значительно сократит расходы на обогрев или охлаждение помещения, замену стропильной системы или многочисленные попытки борьбы с грибком.

Идеальное время для установки системы вентилирования – замена старого покрытия на новую кровлю из мягкой черепицы.

Требования к вентилированию кровли

Следует серьезно отнестись к устройству правильной вентиляции для кровли из мягкой черепицы, чтобы избежать вышеперечисленных проблем.

Прежде всего, следует помнить о пространстве между основанием и утеплителем, для достижения которого понадобится набить брус толщиной в 5 см

Кроме того, важно заранее побеспокоиться о том, чтобы внизу ската были небольшие отверстия для обеспечения достаточного притока свежего воздуха

Вентиляционные отверстия желательно сразу оборудовать специальными декоративными решетками, чтобы птички не успели соорудить гнезда внутри них, и система работала исправно

В процессе монтажа мягкой кровли также не стоит забывать об отверстиях для коньковой вентиляции и установки аэраторов.

При установке обрешетки важно учитывать необходимость в наличии разрывов, благодаря которым будет обеспечиваться беспрерывная циркуляция свежего воздуха. Все эти нюансы должны быть продуманы еще на этапе проектирования системы

Разновидности вентиляции для кровли

Форма и конструкция крыши полностью определяют вид проветривания кровли. Если крыша из мягкой черепицы имеет сложную геометрическую поверхность, обеспечить достаточный воздухообмен можно только путем оборудования конькового вентилирования.

Так, в зависимости от особенностей построения дома, выделяют два вида проветривания через вентиляционный конек:

Точечный. Устанавливается на отдельных участках конька или ската, при этом имеет грибообразную форму. Такие аэраторы зачастую интегрируют в общую вентиляционную систему постройки, однако в отдельных случаях могут снабжать отдельной вытяжкой.
Непрерывный. Монтируется вдоль всего конька, и тем самым обеспечивает полноценную вентиляцию площади подкровельного пространства. В отличие от точечной системы, непрерывная вентиляция является более эффективной для мягкой кровли.

В данном случае стоит рассмотреть непрерывный вид вентилирования. Так, коньковый элемент – жесткая пластиковая конструкция, которая состоит из сплошной верхней части в форме уголка, а также перфорированных стенок.

Кровельная непрерывная вентиляция может устанавливаться практически на любых крышах, однако с единственным условием – уклон ската должен составлять 14-45 градусов, при этом длина аэратора должна полностью соответствовать длине конька

Работа конькового вентилирования происходит путем конвекции, при котором теплые воздушные массы поднимаются кверху от карниза, а холодных воздух, в свою очередь, стягивается вниз. В данном случае система имеет свои зоны входа и выхода.

Так, свежий воздух проникает внутрь подкровельного пространства через кровельные свесы вентиляции (снизу), в то время как коньковый аэратор, расположенный наверху мягкой кровли, является местом выхода для отработанного воздуха.

Вентиляция кровли – почему это важно?

Так, скопившаяся влага проникает в теплоизоляционный слой, что приводит к снижению его эффективности.

достаточный приток свежего воздуха в подкровельное пространство;
стабильную температуру и влажность на чердаке;
надежную защиту кровли, перекрытия и стен от образования плесени;
полноценное функционирование теплоизоляционного материала.

Требования к вентилированию кровли

Разновидности вентиляции для кровли

Точечный. Устанавливается на отдельных участках конька или ската, при этом имеет грибообразную форму. Такие аэраторы зачастую интегрируют в общую вентиляционную систему постройки, однако в отдельных случаях могут снабжать отдельной вытяжкой.
Непрерывный. Монтируется вдоль всего конька, и тем самым обеспечивает полноценную вентиляцию площади подкровельного пространства. В отличие от точечной системы, непрерывная вентиляция является более эффективной для мягкой кровли.

Проход вентиляции через кровлю: виды, монтаж

Разумно налаженные узлы вентиляции в местах прохода через кровлю обеспечит крыше дополнительную надежность и продлит срок эксплуатации. Благодаря множеству положительных функций система воздухооборота в доме является не просто важным элементом, а жизненно необходимым.

Теплый воздух образуется в жилых помещениях по разнообразным причинам. По своей природе он поднимается вверх через покрытия, в расположенные выше помещения или на улицу. Большая часть теплого воздуха образуется, конечно, в отопительный сезон

Потому очень важно правильно наладить систему и узлы вентиляции, в частности, чтобы воздух циркулировал в доме, и наружу выходил только переработанный

Путь выхода вентиляции на крышу и прохода через кровлю проводится от вытяжных и прочих каналов циркуляции воздуха в строении.

Кровельные аэраторы

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).

На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли

Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

Установка аэраторов на плоской кровле

При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
Засыпают гравием и крепят аэратор на горячую мастику.
После охлаждения фиксируют саморезами.
Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.

Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

Установка аэраторов на металлочерепице и профнастиле

Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
Укрепляют уплотнитель шурупами, и наносят герметик.
Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.

Варианты устройства проходок для кровли

Сегодня производители изготавливают узлы прохода самых разных видов:

оснащенные клапаном;
без клапанов;
оснащенные утеплителем;
без утеплителя;
оснащенные технологией, управляющей открытием и закрытием клапанов.

Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости.

В состав узла с ручным управлением входят:

портяное полотно;
противовес;
тросик;
сектор управления.

Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто». Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра.

Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров. Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию. Достаточно подробно описан проход трубы через крышу из профнастила, именно так можно делать в большинстве случаев.

Как производится монтаж узла прохода через кровлю

Для каждого типа кровли используется свой вариант узла прохода с той или иной схемой монтажа. Крепится конструкция на железобетонных стаканах анкерными закладными болтами и гайками, предусмотренными в самих стаканах. В качестве теплоизоляции применяется минеральная вата, которую снаружи защищает дополнительный слой стеклоткани. Вентиляционные узлы прохода оснащаются защитными клапанами автоматического или ручного управления.

Специфической особенностью проходника является наличие патрубка. У патрубка имеется концевой нижний фланец, используемый для крепления клапанов или воздуховодов, а также верхний фланец, с помощью которого крепится шахта круглого сечения. Крепление расчалок производится кронштейнами и хомутами.

Так выглядит конструкция, обеспечивающая проход вентиляционной трубы через крышу

При монтаже системы используется также юбка, выполняющая роль дополнительного гидроизолятора. В случае выпадения влаги из воздушной или газовой смеси потребуется применение сборника конденсата, привариваемого к патрубку. Механическое управление клапаном производится при помощи исполнительного механизма, регулируемого командами «открыть» и «закрыть».

Форма и размеры узлов прохода воздуховодов зависят от вида вентиляции и самой крыши.

Установка узлов прохода вентиляции через кровлю

Правильно установленный узел прохода воздуховода через кровлю должен отвечать следующим требованиям:

Герметичность. Присоединительный фланец необходимо тщательно уплотнить, чтобы исключить возможность протечек воды на чердак.

Отсутствие препятствий для стока дождевой или талой влаги

Это особенно важно в весенне-осенний период, когда вода, оставшаяся в щелях поверхности, ночью замерзает и расширяет их, нарушая герметичность прохода и целостность покрытия.

Теплоизоляция узла прохода позволяет исключить появление конденсата, разрушающего стропила, кровлю и прочие элементы системы.

Верхняя часть воздуховода защищается дефлектором, препятствующим проникновению внутрь дождевой воды или птиц. Это относится ко всем видам воздуховодов, кроме фановых труб канализации.

Верхняя часть воздуховода защищается дефлекторомИсточник vse-otoplenie.ru

Большинство узлов прохода имеют схожие формы, но имеются и оригинальные варианты.

Некоторые виды УП имеют готовый дефлектор, выполненный в форме широкого защитного колпакаИсточник kakpostroit.su

Технология монтажа УП зависит от его вида, типа кровельного покрытия, угла наклона крыши и прочих факторов. Одним из самых простых вариантов является установка эластичной проходки.

Порядок действий можно увидеть на картинкеИсточник st-par.ru

Все действия заключаются в изготовлении отверстия соответствующего диаметра, чтобы воздуховод плотно обхватывал ее и не пропускал влагу внутрь. Затем края прижимаются монтажной шайбой, которая обминается по форме рельефа кровельного покрытия.

Материал проходки сам себе служит уплотнителем, что удобно и позволяет отказаться от дополнительных элементовИсточник seaside-home.ru

Общий порядок монтажа состоит из одинаковых этапов:

Разметка кровли. Диаметр (размер) отверстия необходимо делать на 2-3 см больше, чем размер воздуховода. Проще всего взять небольшой кусок трубы или сделать шаблон, в точности повторяющий ее форму. Его прикладывают к поверхности покрытия и обрисовывают с небольшим запасом.
Отверстие вырезают способом, соответствующим типу кровельного материала. Например, если надо установить узел прохода вентиляции через кровлю из профнастила, нельзя использовать болгарку. С помощью электродрели сверлят ряд отверстий по контуру, которые затем соединяют ножовкой по металлу или ножницами. Работать болгаркой нельзя из-за искр, которые прожигают в покрытии мельчайшие углубления. Они не заметны глазом, но очень быстро становятся источником появления коррозии.
Слои паро- и гидроизоляции и утеплитель аккуратно надрезают, стараясь не нарушить их конфигурацию или не разрушить целостность полотна. Впоследствии они крепятся строительным скотчем к воздуховоду так, чтобы сохранилась герметичность каждого полотна.

Подробнее порядок действий можно увидеть в видеоролике:

Заключение – коротко о главном

Проход вентиляции через кровлю — это место повышенной вероятности нарушения герметичности и возникновения протечек.

Чтобы упростить работу кровельщика, продаются специальные узлы прохода вентиляции.

При использовании узлов прохода, монтаж вентиляции значительно упрощается, но в любом случае лучше пусть это делает подготовленный специалист.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.
