Проектирование системы вентиляции начинается с определения точного сечения каналов. Ошибка в расчетах приводит к избыточному шуму воздуха или неэффективному воздухообмену, что требует полной переделки системы с затратами от 20 000 рублей. Обычно детальный расчет занимает от 3 до 6 часов. Правильный расчет диаметра воздуховодов для вентиляции дома: формулы и нормы позволяет создать комфортный микроклимат и избежать сырости в помещениях.
Факторы, влияющие на габариты и стоимость системы
Габариты труб напрямую зависят от объема помещений и их функционального назначения. В кухнях и санузлах требуются более интенсивные потоки воздуха, чем в спальнях или гостиных. Количество проживающих людей также увеличивает расчетную нагрузку на систему, так как каждый человек выделяет определенный объем углекислого газа. От этих параметров зависит итоговая стоимость материалов, так как увеличение диаметра ведет к росту цены за погонный метр и требует более мощных вентиляторов для преодоления сопротивления воздуха.
Алгоритм определения сечения и объема воздуха
Определение объема воздуха осуществляется через расчет кратности обмена или по количеству людей. Для вычисления сечения используется формула: S = L / (3600 * v), где L — расход воздуха в м3/час, v — скорость потока. Скорость в жилых комнатах обычно ограничивают до 2-3 м/с, чтобы избежать акустического дискомфорта.
- Определение площади и высоты каждого помещения для вычисления общего объема.
- Выбор нормы воздухообмена в зависимости от назначения комнаты.
- Расчет требуемого расхода воздуха (м3/час) для каждой зоны.
- Определение оптимальной скорости потока воздуха для исключения шума.
- Применение формулы для расчета площади сечения канала.
- Перевод площади сечения в диаметр круглой трубы.
- Подбор ближайшего стандартного размера воздуховода из каталога производителя.
- Проверка статического давления при наличии изгибов и переходов.
Пример из опыта: При расчете вентиляции в маленькой гардеробной площадью 4 м2 я изначально выбрал трубу 100 мм, но после применения формулы выяснилось, что достаточно 75 мм, что сэкономило место в перекрытии и снизило стоимость фитингов.
| Тип помещения | Норма воздухообмена (кратность) | Рекомендуемый расход (м3/час) | Оптимальная скорость (м/с) | Цель вентиляции |
|---|---|---|---|---|
| Спальня | 0.5 — 1 | 30 — 60 | 2.0 | Удаление CO2 |
| Гостиная | 0.5 — 1 | 60 — 100 | 2.0 | Свежий воздух |
| Кухня | 2 — 4 | 60 — 120 | 3.0 | Удаление запахов и пара |
| Санузел | 3 — 6 | 50 — 100 | 3.0 | Удаление влаги |
| Детская | 1 — 1.5 | 40 — 80 | 2.0 | Гигиена воздуха |
Стоимость используемых материалов

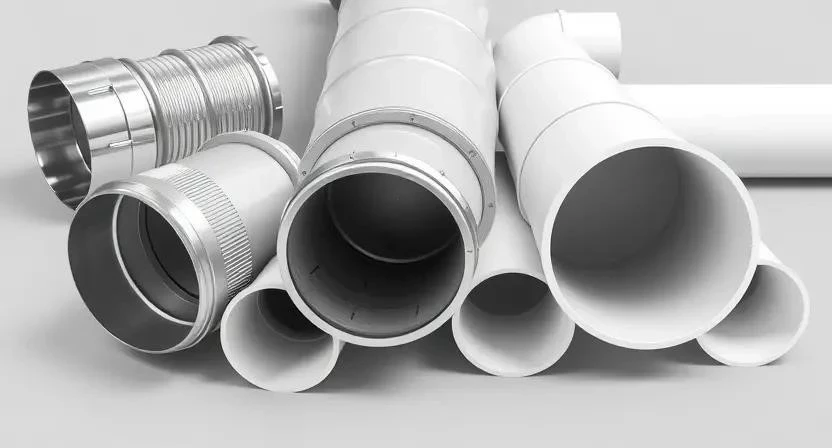

Выбор материала влияет на долговечность и сложность монтажа. Пластиковые ПВХ-трубы легче в установке и обладают лучшей теплоизоляцией, в то время как оцинкованная сталь ценится за прочность и полную огнестойкость.
- ПВХ-воздуховоды (пластик)
- Оцинкованная сталь (спирально-навивные)
- Гибкие алюминиевые гофры
- Полипропиленовые каналы
- Тройники и разветвители
- Переходники с изменением диаметра
- Диффузоры и вентиляционные решетки
- Монтажные хомуты и крепления
| Характеристика | ПВХ (Пластик) | Оцинкованная сталь | |
|---|---|---|---|
| Цена за метр | Низкая/Средняя | Средняя/Высокая | Пластик дешевле |
| Монтаж | Простой (защелки) | Сложнее (саморезы/замки) | Пластик быстрее |
| Срок службы | 15-20 лет | 50+ лет | Сталь долговечнее |
| Шумопоглощение | Высокое | Низкое (звонкое) | Пластик тише |
| Огнестойкость | Горючий | Негорючий | Сталь безопаснее |
Расценки на монтажные работы
Оплата труда специалистов обычно рассчитывается за одну точку подключения или за погонный метр проложенного канала. Стоимость может варьироваться в зависимости от сложности трассы, необходимости штробления стен и региона проживания.
Пример из опыта: Привлечение стороннего мастера для монтажа в квартире обошлось в 15 000 рублей, однако профессиональный подбор переходов и правильная разметка позволили снизить статическое давление и шум вентилятора на 30% по сравнению с моими первыми попытками.
Сопутствующие затраты на оборудование
Помимо основных труб, в бюджет закладываются дополнительные элементы системы. Вентиляторы обеспечивают принудительный приток и вытяжку, а фильтрующие элементы очищают входящий поток от уличной пыли и пыльцы.
- Канальные вентиляторы
- Приточные клапаны (КИВ)
- Фильтры грубой и тонкой очистки
- Обратные клапаны
- Шумоглушители
- Пульты управления и датчики CO2
- Герметики и уплотнительные ленты
Примеры смет для разных типов жилья
Пример из опыта: В частном доме площадью 120 м2 я столкнулся с тем, что из-за большого количества поворотов пришлось увеличить диаметр магистрального воздуховода на один размер, чтобы компенсировать сопротивление воздуха, что увеличило смету на 4 000 рублей.
| Статья расходов (Квартира 60 м2) | Количество | Цена за ед. | |
|---|---|---|---|
| ПВХ-трубы 100-125 мм | 15 м | 400 руб. | 6 000 руб. |
| Тройники и переходы | 6 шт. | 300 руб. | 1 800 руб. |
| Вентилятор канальный | 1 шт. | 3 500 руб. | 3 500 руб. |
| Решетки диффузоры | 4 шт. | 600 руб. | 2 400 руб. |
| Работа мастера | — | 12 000 руб. | 12 000 руб. |
| Статья расходов (Дом 120 м2) | Количество | Цена за ед. | |
|---|---|---|---|
| Оцинкованные трубы 160-200 мм | 30 м | 800 руб. | 24 000 руб. |
| Фитинги стальные | 12 шт. | 700 руб. | 8 400 руб. |
| Приточно-вытяжная установка | 1 шт. | 45 000 руб. | 45 000 руб. |
| Шумоглушители | 2 шт. | 4 000 руб. | 8 000 руб. |
| Работа мастера | — | 35 000 руб. | 35 000 руб. |
Способы оптимизации расходов
Снизить общие затраты можно за счет грамотного планирования трассы. Короткие пути с минимальным количеством изгибов уменьшают расход материалов и потери давления, что позволяет использовать менее мощное и дорогое оборудование.
- Оптимизация расположения точек забора и подачи воздуха.
- Использование комбинированных материалов (сталь для магистрали, пластик для ответвлений).
- Самостоятельный монтаж простых участков системы.
- Покупка материалов оптом у одного поставщика.
- Отказ от избыточного диаметра в помещениях с низкой нагрузкой.
Ответы на популярные вопросы
Можно ли уменьшать диаметр по ходу трассы?
Да, это стандартная практика. Диаметр уменьшается от главной магистрали к конечным диффузорам, чтобы поддерживать необходимую скорость потока воздуха в каждой точке.
Какой стандарт диаметра выбрать для кухни?
Для стандартной кухни обычно используют трубы диаметром 125-150 мм, чтобы обеспечить эффективный отвод запахов без создания сильного шума.
Как влияет изгиб трубы на расчет?
Каждый поворот на 90 градусов создает дополнительное сопротивление, эквивалентное нескольким метрам прямой трубы. При большом количестве изгибов рекомендуется увеличить диаметр воздуховода на один шаг.
Что будет, если выбрать слишком большой диаметр?
Воздух будет двигаться слишком медленно, что может привести к застою в некоторых зонах и неэффективному перемешиванию воздуха в комнате.
Нужна ли изоляция для воздуховодов?
Если трубы проходят через холодные зоны (чердак, подвал), изоляция обязательна для предотвращения образования конденсата на стенках труб.
