Промышленная вентиляция: виды и устройство

Обеспечение чистоты воздуха на производственных объектах требует внедрения сложных инженерных решений. Стоимость реализации такой системы может достигать миллионов рублей, а сроки проектирования и пусконаладки обычно занимают от двух недель до нескольких месяцев. Промышленная вентиляция: виды и устройство определяют эффективность удаления вредных веществ и комфорт персонала. Правильно подобранное оборудование позволяет поддерживать санитарные нормы и предотвращать аварийные ситуации на предприятии.

Назначение и основные задачи систем

Промышленная вентиляция представляет собой комплекс технических средств, предназначенных для регулирования состава и параметров воздуха в производственных помещениях. Основная цель таких систем заключается в принудительном или естественном удалении загрязнений, таких как пыль, токсичные газы, дым и избыточное тепло. Подача свежего воздуха обеспечивает необходимый уровень кислорода для работы людей и предотвращает застой воздушных масс. Кроме того, оборудование решает задачи по поддержанию заданной температуры и влажности, что критически важно для технологических процессов.

Классификация и типы систем

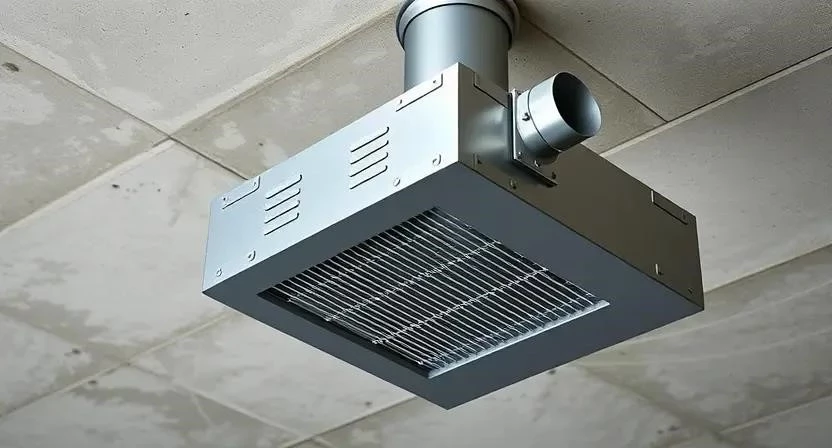

Разнообразие производственных задач привело к созданию нескольких типов вентиляционных решений. Общеобменные системы обеспечивают общую циркуляцию воздуха во всем объеме помещения. Местная вентиляция (аспирация) удаляет загрязнения непосредственно в месте их возникновения, например, с помощью вытяжных зонтов над сварочным постом. Приточная вентиляция отвечает за подачу очищенного воздуха извне, а вытяжная — за его удаление. Наиболее эффективной считается приточно-вытяжная установка, объединяющая обе функции и позволяющая точно контролировать баланс давления.

Виды систем и их назначение:

Технические параметры оборудования

Производительность системы измеряется в м3/час и определяет объем воздуха, который установка перемещает за один час. Статическое давление влияет на способность вентилятора преодолевать сопротивление воздуховодов и фильтров. Уровень шума имеет критическое значение для соблюдения норм охраны труда. Класс энергоэффективности определяет затраты предприятия на электроэнергию при круглосуточной эксплуатации. Важным параметром является также степень фильтрации, которая зависит от класса установленных фильтров.

Технические характеристики основных компонентов:

Сферы применения и ограничения

Системы используются в различных промышленных объектах. В цехах металлообработки акцент делается на удаление металлической пыли и дыма. Складские помещения требуют поддержания определенной температуры и предотвращения сырости. В пищевой промышленности обязательна установка жироуловителей и высокоэффективных фильтров. Химические предприятия используют специализированные коррозионностойкие материалы для воздуховодов. Металлургические заводы внедряют мощные системы аспирации для борьбы с перегревом воздуха.

Существуют определенные ограничения по применению. В помещениях с высокой концентрацией взрывоопасных веществ запрещено использовать оборудование, которое может вызвать искрение. В стерильных зонах (фармацевтика) запрещена естественная вентиляция из-за невозможности контроля чистоты.

Технология монтажа системы

Процесс установки начинается с детального проектирования, где рассчитываются сечения воздуховодов и мощность вентиляторов. Монтаж требует строгого соблюдения СНиП и ГОСТ.

Необходимые инструменты:

• Перфоратор для крепления кронштейнов
• Шуруповерт с набором бит
• Болгарка (УШМ) для резки металла
• Уровень лазерный или пузырьковый
• Заклепочник ручной или пневматический
• Ножницы по металлу
• Рулетка измерительная
• Набор ключей (рожковые, накидные)
• Герметик силиконовый или полиуретановый

Расходные материалы:

• Воздуховоды оцинкованные (диаметр по проекту)
• Хомуты и крепления L-образные
• Уплотнительные ленты и прокладки
• Саморезы по металлу
• Виброизоляционные вставки
• Электрический кабель (ВВГнг)
• Фильтрующие элементы

Пошаговая инструкция по монтажу:

1. Разработка и согласование проекта (10-20 дней).
2. Подготовка поверхности стен и потолка, разметка точек крепления (1-2 дня).
3. Монтаж опорных кронштейнов и подвесов (2-3 дня).
4. Сборка и установка магистральных воздуховодов (3-7 дней).
5. Монтаж вентиляционных агрегатов и вентиляторов (1-2 дня).
6. Установка фильтрующих модулей и рекуператоров (1-2 дня).
7. Монтаж диффузоров, решеток и заслонок (1-2 дня).
8. Подключение автоматики, датчиков давления и электропитания (2-4 дня).
9. Герметизация всех стыков воздуховодов (1-2 дня).
10. Проверка системы на герметичность и запуск (1 день).
11. Проведение пусконаладочных работ и замеры потоков (1 день).

Важным нюансом является соблюдение температуры в помещении при использовании герметиков — большинство из них требуют +5°C для корректного застывания. Время полного высыхания соединительных швов составляет от 12 до 24 часов. Из личного опыта: однажды при монтаже в цехе по переработке пластика использовали слишком малый диаметр соединительного патрубка, что привело к возникновению сильного свиста и вибрации всей системы. Пришлось переделывать узел, увеличив сечение.

Частые ошибки новичков включают игнорирование виброизоляции вентилятора, что передает шум на всю конструкцию здания, и неправильный расчет углов поворота воздуховодов, что резко снижает производительность. Безопасность при работах обеспечивается использованием страховочных поясов при работе на высоте и обязательным заземлением всех металлических частей системы.

Расчет параметров воздухообмена

Основой расчета является кратность воздухообмена — количество раз, которое воздух в помещении полностью обновляется за один час. Формула расчета объема воздуха: V = L * h, где L — площадь помещения, а h — высота потолков. Для каждого типа производства установлены свои нормы кратности согласно санитарным правилам.

Пример расчета воздухообмена для различных цехов:

Обзор производителей и ценовые сегменты

Рынок оборудования разделен на три основных сегмента. Бюджетный сектор представлен местными производителями вентиляторов и оцинкованных коробов, что подходит для простых складов. Средний сегмент включает бренды из Китая и Турции, предлагающие сбалансированное соотношение цены и качества. Премиум-класс занимают немецкие и американские компании, чье оборудование отличается высокой энергоэффективностью, низким уровнем шума и долговечностью.

Преимущества и недостатки систем

Положительные стороны внедрения:

1. Полное соблюдение норм СНиП и ГОСТ.
2. Значительное улучшение здоровья персонала.
3. Снижение концентрации вредных примесей в воздухе.
4. Предотвращение коррозии оборудования из-за влажности.
5. Снижение риска возникновения пожаров при удалении горючих паров.
6. Повышение общей производительности труда.
7. Автоматический контроль климата в помещении.

Отрицательные стороны:

1. Высокая стоимость первоначального монтажа.
2. Повышенный расход электроэнергии.
3. Появление дополнительного шумового загрязнения.
4. Необходимость регулярного технического обслуживания.
5. Занимаемое пространство под воздуховоды под потолком.

Сравнение методов вентиляции

Выбор между естественным и принудительным методом зависит от масштабов производства и требований к чистоте воздуха. В одном из проектов для небольшого склада пытались использовать естественную вентиляцию через окна и шахты, но из-за отсутствия ветра в летний период температура внутри поднималась до +40°C, что привело к порче товара. Помогла только установка принудительной системы.

Сравнение естественной и принудительной систем:

Стоимость и рекомендации по покупке

Цена системы формируется из стоимости оборудования, сложности проекта и объема монтажных работ. На итоговую сумму влияют выбранный материал воздуховодов (оцинковка, нержавейка, пластик) и наличие автоматики. Оптимизация маршрутов прокладки воздуховодов в одном из цехов позволила сократить длину труб на 15 метров, что сэкономило заказчику около 40 000 рублей на материалах.

Расчет стоимости (пример на средний цех):

При выборе поставщика следует обращать внимание на наличие сертификатов соответствия ГОСТ и возможность гарантийного обслуживания на территории вашего региона.

Мнения специалистов и эксплуатация

Главные инженеры крупных заводов отмечают, что переход на системы с рекуперацией воздуха позволяет снизить затраты на отопление зимой до 30%. Владельцы пищевых производств подчеркивают важность установки жироуловителей, так как без них воздуховоды забиваются за полгода, что ведет к остановке всего предприятия. Реальный кейс эксплуатации показал, что использование датчиков давления позволяет вовремя менять фильтры, предотвращая перегрузку двигателей вентиляторов.

Часто задаваемые вопросы

Как часто нужно проводить обслуживание системы?
Очистка фильтров производится раз в 1-3 месяца, полная ревизия воздуховодов и проверка двигателей — раз в год.

Какие требования пожарной безопасности предъявляются к вентиляции?
Обязательна установка противопожарных клапанов, которые автоматически перекрывают доступ воздуха в зону возгорания.

Можно ли сэкономить на энергопотреблении?
Да, установка частотных преобразователей на двигатели позволяет регулировать мощность в зависимости от реальной нагрузки.

Что делать, если система слишком шумит?
Необходимо установить дополнительные шумоглушители или заменить жесткие крепления на виброизоляционные подвесы.

Влияет ли влажность на выбор оборудования?
Да, для помещений с высокой влажностью используются вентиляторы с антикоррозийным покрытием или из пластика.

Сколько времени занимает монтаж в среднем?
Для стандартного цеха площадью 200-500 м2 весь цикл от проекта до запуска занимает около одного месяца.

Нужен ли проект для маленького помещения?
Да, даже для небольших зон расчет воздухообмена необходим, чтобы избежать эффекта «задыхания» или избыточных сквозняков.
