Проектирование и расчет системы вентиляции: принципы и типичные ошибки

Создание эффективной системы воздухообмена требует точного инженерного расчета каждого кубометра воздуха. Неправильно спроектированная вентиляция приводит к необходимости демонтажа отделки, что увеличивает стоимость ремонта на 30-50% и затягивает сроки сдачи объекта на несколько недель. Ошибки проектирования вентиляции проявляются в виде сырости, избыточного шума или сквозняков. Грамотный подход к планированию позволяет создать здоровый микроклимат и избежать дорогостоящих переделок.

Принципы грамотного создания системы

Баланс притока и вытяжки является фундаментом любой системы: объем поступающего воздуха должен быть максимально приближен к объему удаляемого. Согласно нормам СНиП, расчет ведется исходя из кратности воздухообмена — показателя, определяющего, сколько раз в час полностью обновляется воздух в помещении. Простая установка вытяжного вентилятора в санузле без организации притока создает разряжение, из-за чего система перестает работать, а двери начинают закрываться с хлопком.

Промахи при вычислении объема воздуха

Часто проектировщики недооценивают количество проживающих в доме и мощность работающего оборудования, что ведет к духоте. Игнорирование реальных объемов помещений или использование усредненных данных приводит к неправильному расчету сечения воздуховодов. В итоге скорость воздуха в трубах становится слишком высокой, вызывая гул, либо слишком низкой, что делает вентиляцию бесполезной.

Этапы правильного расчета воздухообмена:

1. Определение фактического объема каждого помещения (длина × ширина × высота).
2. Расчет минимальной нормы притока на одного человека согласно ГОСТ.
3. Учет избыточных тепловыделений от бытовой техники и электроники.
4. Выбор кратности воздухообмена в зависимости от назначения комнаты.
5. Определение суммарного расхода воздуха для всей системы.
6. Расчет требуемого диаметра каналов для обеспечения заданной скорости потока.
7. Подбор мощности вентилятора с учетом аэродинамического сопротивления.

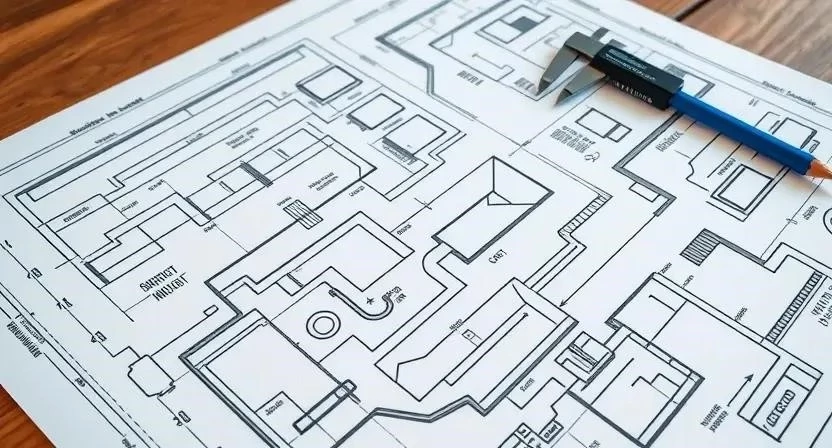

Неточности в планировании схемы

Неправильное расположение приточных и вытяжных отверстий часто создает «короткое замыкание» потоков, когда свежий воздух удаляется вытяжкой, не успев дойти до людей. В углах комнат или за массивной мебелью образуются «мертвые зоны», где воздух застаивается. Ошибки в разводке каналов, такие как избыточное количество колен, резко увеличивают сопротивление системы.

Ошибочный подбор оборудования

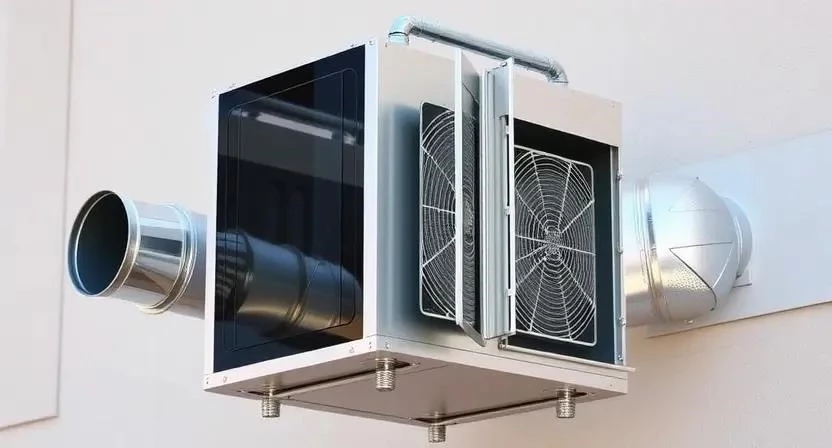

Использование бытовых осевых вентиляторов вместо специализированных канальных моделей приводит к низкой эффективности из-за невозможности преодолеть сопротивление труб. Отсутствие шумоглушителей превращает жилую комнату в гулкий коридор. Неправильно подобранный по мощности рекуператор либо не справляется с объемом, либо работает на износ, потребляя лишнюю энергию.

Критерии выбора компонентов системы:

• Тип вентилятора (центробежный для высокого давления, осевой для простых вытяжек).
• Наличие функции регулировки скорости (диммер или контроллер).
• Уровень собственного шума оборудования в дБ.
• Класс фильтрации приточного воздуха.
• Материал корпуса (оцинкованная сталь, пластик, ПВХ).
• Энергоэффективность рекуператора (КПД теплообменника).
• Наличие обратных клапанов для предотвращения обратной тяги.
• Совместимость диаметров диффузоров с основным каналом.

Из личного опыта: Один раз установили мощный вентилятор без шумоглушителя в спальне. В итоге низкочастотный гул был слышен даже при минимальных оборотах, и пришлось переделывать всю ветку, добавляя гибкий звукоизоляционный короб.

Промахи при монтаже воздуховодов

Слишком много крутых поворотов создают избыточное сопротивление, что снижает реальный расход воздуха. Использование некачественных материалов или отсутствие герметизации стыков ведет к утечкам воздуха в перекрытия. Неправильный уклон каналов в вытяжке способствует скоплению конденсата, который может начать капать с потолка.

Необходимые инструменты:

• Перфоратор и набор сверл — обязательно.
• Ножницы по металлу или труборез — обязательно.
• Уровень строительный — обязательно.
• Шуруповерт — обязательно.
• Герметик силиконовый или акриловый — обязательно.
• Стяжки нейлоновые — желательно.
• Лазерный нивелир — желательно.
• Пылесос строительный — желательно.

Материалы для монтажа:

• Оцинкованные воздуховоды (диаметр согласно проекту) — 15-20 м.
• Изоляционная лента из алюминия — 2 рулона.
• Кронштейны крепления — 1 шт. на каждые 1.5 м.
• Диффузоры и решетки — по количеству точек.
• Шумоглушители канальные — по количеству веток.
• Обратные клапаны — в каждую вытяжную зону.
• Монтажная пена для прохода через стены — 2 баллона.

Пошаговая инструкция по монтажу:

1. Разметка трасс на потолке и стенах согласно схеме (2-3 часа).
2. Сверление отверстий под кронштейны и крепление их к основанию (4-6 часов).
3. Сборка основных магистралей из воздуховодов (8-12 часов).
4. Монтаж ответвлений к каждой комнате (6-8 часов).
5. Герметизация всех стыков алюминиевым скотчем или герметиком (4-5 часов).
6. Установка вентиляционного оборудования и шумоглушителей (3-5 часов).
7. Монтаж диффузоров и вентиляционных решеток (3-4 часа).
8. Изоляция труб теплоизоляционным материалом (6-8 часов).
9. Подключение к электросети и пусконаладка (3-4 часа).
10. Проверка тяги в каждой точке с помощью анемометра (2 часа).

Важно соблюдать температурный режим при монтаже: при слишком низкой температуре герметики сохнут дольше, что может привести к протечкам воздуха. Время полного застывания большинства акриловых герметика составляет 24 часа. Безопасность работ требует использования защитных очков и перчаток при резке металла.

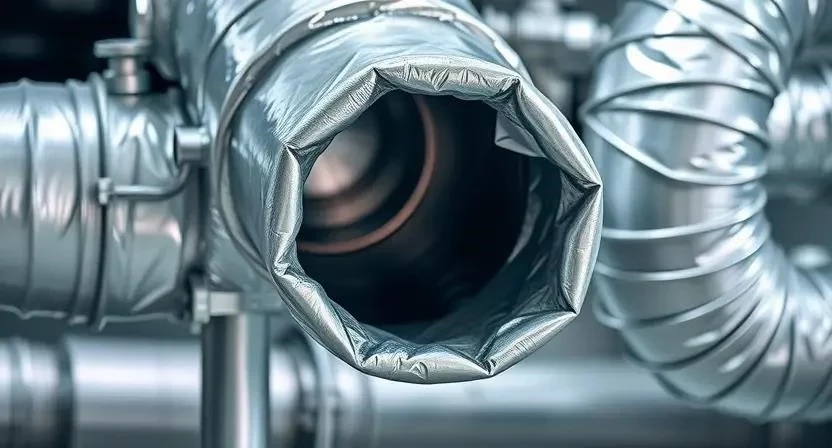

Проблемы с изоляцией и конденсатом

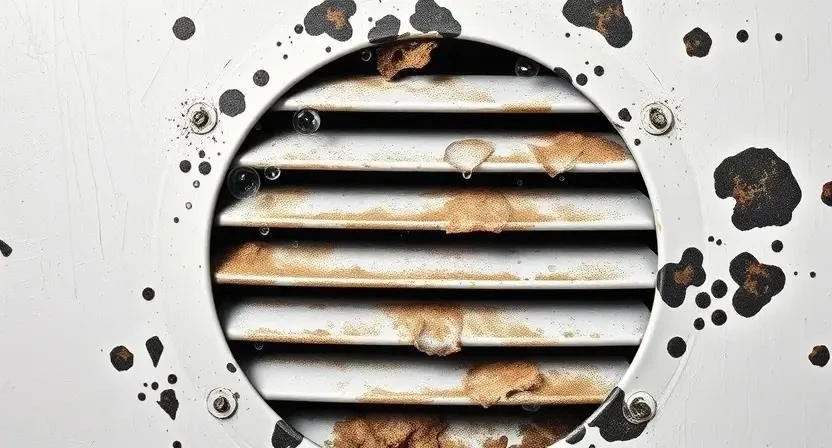

Отсутствие теплоизоляции на трубах, проходящих через холодные зоны, приводит к выпадению конденсата. Точка росы достигается внутри канала, и капли воды начинают стекать по стенкам, вызывая коррозию металла или появление плесени на потолке. Промерзание стен в местах прохода вентиляции создает «мостики холода», которые провоцируют сырость в углах комнат.

Ошибки вентиляции в конкретных зонах

В санузлах часто забывают обеспечить приток воздуха, из-за чего вытяжка не работает. На кухнях неправильный захват запахов приводит к тому, что ароматы еды распространяются по всему дому. В спальнях диффузоры часто располагают прямо над кроватью, создавая неприятные сквозняки. Гардеробные часто остаются без вентиляции, что ведет к застойному воздуху и запаху старых вещей.

Правила организации зон:

• Санузел: наличие подреза двери (2 см) для притока.
• Кухня: вытяжка максимально близко к плите.
• Спальня: приток воздуха направлен вдоль стены, а не на спящего.
• Гардеробная: установка принудительной вытяжки с низкой кратностью.
• Детская: использование бесшумных решеток.
• Гостиная: распределение притока по периметру.
• Прихожая: установка фильтра грубой очистки.

Из личного опыта: В одном проекте приточный диффузор в спальне смотрел прямо на подушку. Заказчик жаловался на постоянный насморк. Помог перенос решетки на противоположную стену и установка регулируемого клапана.

Последствия неправильного проекта

Неэффективный воздухообмен неизбежно ведет к повышению влажности, что становится идеальной средой для роста грибка и плесени. В жилых комнатах появляется постоянный шум от неправильно подобранных вентиляторов. Счета за отопление растут, так как из-за отсутствия рекуперации или неправильной настройки притока тепло быстро уходит из помещения.

Как исправить ошибки в готовой системе

Первым шагом должен стать профессиональный аудит с замером фактического расхода воздуха в каждой точке. Для устранения дефицита притока можно установить дополнительные стеновые клапаны или приточные вентиляторы. Замена шумных осевых моделей на канальные с шумоглушителями решает проблему акустического комфорта. Перенос решеток позволяет устранить сквозняки и «мертвые зоны».

Порядок исправления системы:

1. Проведение анемометрических замеров воздуха.
2. Поиск мест утечек воздуха с помощью дымогенератора.
3. Замена или добавление приточных элементов.
4. Модернизация вентиляторов на более тихие и мощные.
5. Добавление теплоизоляции на проблемные участки труб.

Из личного опыта: Столкнулся с обратной тягой в квартире, когда запахи из соседних квартир шли в ванную. Решением стала установка качественного обратного клапана с плотным уплотнителем, что полностью прекратило проблему.

Сравнение: Проект от профи vs Самостоятельный расчет

Часто задаваемые вопросы

Можно ли обойтись без проекта?
В маленьких помещениях с простой вытяжкой — да, но в частном доме или большой квартире это риск получить неработающую систему и плесень на стенах.

Что делать, если в квартире только одна вытяжка?
Организовать приток через приточные клапаны в стенах или использовать окна с микропроветриванием, чтобы вытяжка могла «тянуть» воздух.

Как проверить работу вентиляции листом бумаги?
Приложите лист к решетке при открытом окне: если лист прилип — тяга есть, если отлетает или не двигается — система не работает.

Почему в комнате душно, хотя вентилятор работает?
Скорее всего, отсутствует приток воздуха. Вентилятор не может вытянуть воздух из герметично закрытого помещения.

Нужен ли рекуператор в частном доме?
Желательно, так как он возвращает до 80% тепла выходящего воздуха, значительно снижая затраты на отопление зимой.

Как бороться с шумом в вентиляции?
Установить шумоглушители, заменить жесткие пластиковые трубы на гибкие звукоизолированные или сменить вентилятор на модель с низким уровнем дБ.

Что такое «короткое замыкание» потоков?
Это ситуация, когда приточный клапан и вытяжная решетка находятся слишком близко, и свежий воздух сразу уходит в трубу, не вентилируя комнату.

Как часто нужно чистить вентиляционные каналы?
В среднем раз в 1-2 года, особенно если в системе установлены фильтры грубой очистки.
