Организация системы воздухообмена в заведении общественного питания напрямую влияет на санитарную безопасность и комфорт посетителей. Проектирование такой сети считается сложным процессом из-за строгого контроля над потоками воздуха и жироудалением. Стоимость реализации может составлять до 15% от общего бюджета ремонта. Правильно настроенная вентиляция в кафе и ресторанах обеспечивает удаление продуктов горения, пара и запахов. Соблюдение технических регламентов позволяет избежать штрафов и закрытия предприятия.
Нормативные основы проектирования
Работа с системой вентиляции начинается с изучения нормативной базы, включающей СанПиН, СНиП и ГОСТ. Основным требованием является полное разделение потоков воздуха: вытяжка из кухни не должна пересекаться с притоком в зал. Воздух из санузлов и раздевалок должен удаляться отдельными каналами. Сроки согласования проекта в надзорных органах обычно составляют от двух недель до одного месяца.
Перечень используемого оборудования
Для монтажа применяются специализированные компоненты, рассчитанные на интенсивную эксплуатацию в условиях высоких температур и влажности.
- Приточные установки с системой подогрева
- Центробежные вытяжные вентиляторы
- Оцинкованные стальные воздуховоды
- Лабиринтные жировые фильтры
- Цилиндрические шумоглушители

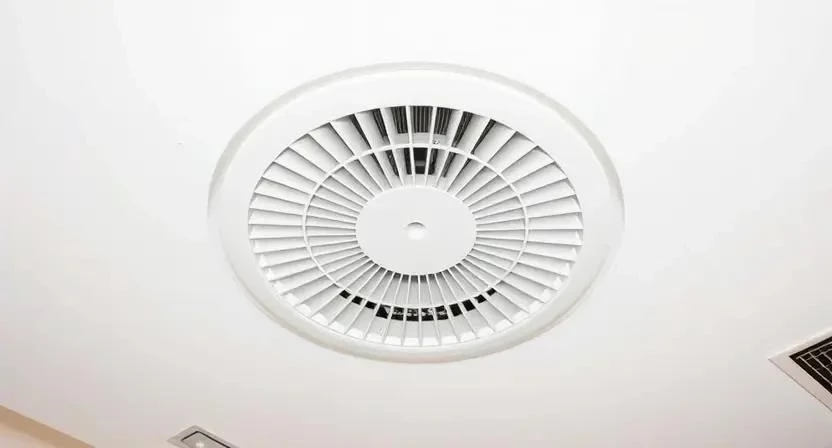

- Потолочные диффузоры
- Воздухораспределительные решетки
- Высокотемпературные герметики
- Кронштейны и хомуты для крепления
| Оборудование | Характеристика | Применение | Ориентировочная цена |
|---|---|---|---|
| Приточная установка | С подогревом, фильтрацией | Подача воздуха в зал | от 80 000 руб. |
| Вытяжной вентилятор | Центробежный, высокая мощность | Удаление воздуха с кухни | от 15 000 руб. |
| Жировой фильтр | Нержавеющая сталь, лабиринт | Очистка воздуха от жира | от 3 000 руб. |
| Воздуховод | Оцинкованный, круглый | Транспортировка воздуха | от 500 руб./м |
| Шумоглушитель | Звукопоглощающий слой | Снижение шума мотора | от 4 000 руб. |
Инструментарий для монтажных работ
Монтаж требует наличия профессионального электроинструмента для работы с металлом и бетоном.
- Перфоратор для создания отверстий в стенах
- Аккумуляторный шуруповерт
- Ручной клепальный инструмент
- Строительный уровень
- Набор заклепок и саморезов
- Силиконовые и термостойкие герметики
- Ножницы по металлу
Для подъема тяжелых вентиляционных установок на крышу рекомендуется арендовать автовышку или использовать специализированный подъемный механизм.
Первичная подготовка пространства
Первым этапом становится детальный анализ планировки помещения. Специалисты определяют оптимальные точки забора свежего воздуха и места выброса отработанного потока. Все поверхности с готовой отделкой закрываются защитной пленкой. Особое внимание уделяется согласованию отверстий в перекрытиях с управляющей компанией или собственником здания.
Организация трасс и разметка
Разметка трасс прохождения воздуховодов выполняется с учетом высоты потолков и расположения других коммуникаций. В стенах и потолочных плитах сверлятся отверстия строго по проекту. После этого устанавливаются опорные кронштейны, которые будут удерживать вес металлических труб.
Пример из практики: Однажды при разметке в старом здании обнаружили скрытую балку, которая перекрывала путь воздуховоду. Пришлось оперативно пересчитывать трассу, чтобы не ослаблять несущую конструкцию сооружения.
Технология установки системы
Процесс монтажа разделен на последовательные этапы, требующие строгого соблюдения очередности.
- Разработка и согласование проекта вентиляции (5-10 дней).
- Подбор оборудования по расчетной мощности и кратности (2-3 дня).
- Монтаж системы креплений и опор (1-2 дня).

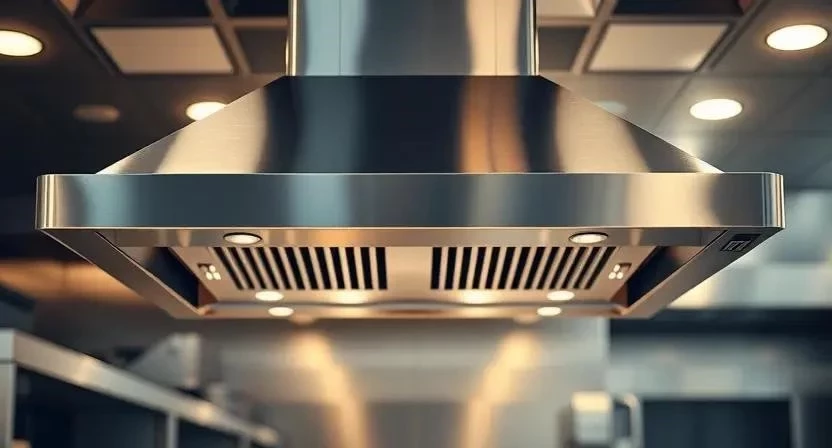

- Установка вытяжных зонтов над тепловым оборудованием (1 день).

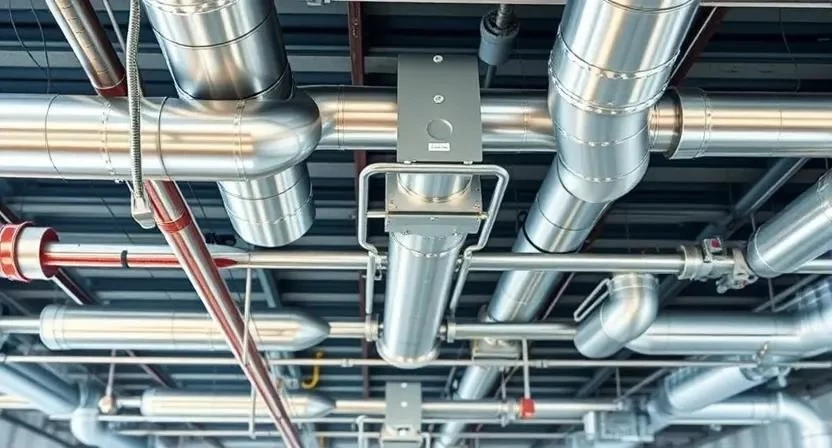

- Монтаж магистральных воздуховодов и соединительных элементов (3-5 дней).

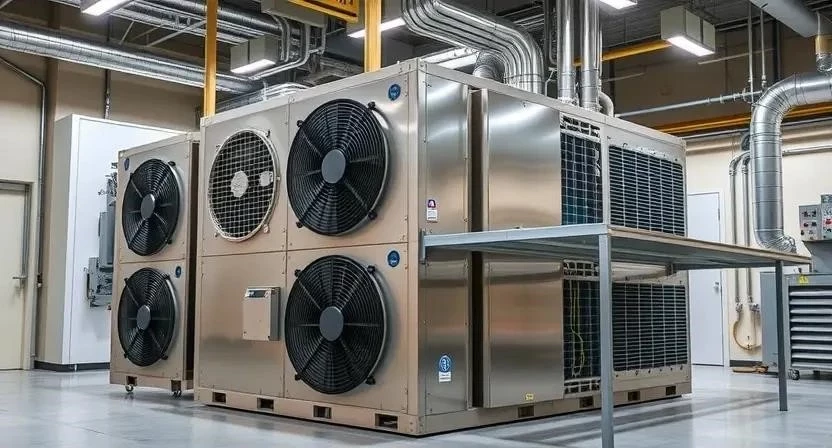

- Установка приточных установок и систем фильтрации (2 дня).
- Монтаж вентиляторов и шумоглушителей (1-2 дня).
- Подключение системы к электросети и автоматике (1-2 дня).
- Герметизация стыков и соединений (1 день).
- Пусконаладочные работы и замеры воздухообмена (1 день).
- Тестирование системы на разных режимах нагрузки (1 день).
- Оформление исполнительной документации (2-3 дня).
| Этап | Срок | Особенности |
|---|---|---|
| Проектирование | 10 дней | Расчет кратности, согласование |
| Закупка | 7 дней | Поиск поставщиков, доставка |
| Монтаж опор | 2 дня | Точная разметка |
| Сборка сети | 5 дней | Герметичность стыков |
| ПНР | 2 дня | Замеры анемометром |
При выполнении работ обязательно использование страховочных поясов и касок при монтаже на высоте. Особое внимание уделяется герметичности соединений, чтобы избежать утечек воздуха.
Технические особенности и требования
Существуют критические правила, которые нельзя игнорировать при устройстве вытяжки. Вытяжка из кухонного блока и санузлов должна быть абсолютно раздельной. Для борьбы с конденсатом в холодное время года воздуховоды утепляют минеральной ватой. Температурный режим в зале поддерживается за счет автоматики приточки. Высота выброса воздуха над крышей должна быть не менее 2 метров от конька или соседних окон.
Пример из практики: В одном из проектов забыли утеплить горизонтальный участок трубы на чердаке. Зимой внутри образовался конденсат, который начал капать прямо на электрощит. Пришлось переделывать изоляцию в экстренном режиме.
Типичные просчеты при монтаже
Ошибки при установке приводят к дискомфорту гостей и проблемам с надзорными органами.
- Смешивание приточного и вытяжного потоков в одном канале.
- Выбор вентиляторов с недостаточной мощностью для объема помещения.
- Отказ от установки жироуловителей, что ведет к быстрому засору труб.
- Игнорирование шумоизоляции, из-за чего гул мотора слышен в зале.
- Неправильный расчет кратности воздухообмена.
Финансовые затраты на реализацию
| Площадь | Оборудование | Монтаж | Проект | |
|---|---|---|---|---|
| 50 м2 | 120 000 руб. | 50 000 руб. | 15 000 руб. | 185 000 руб. |
| 100 м2 | 250 000 руб. | 90 000 руб. | 25 000 руб. | 365 000 руб. |
| 200 м2 | 450 000 руб. | 160 000 руб. | 40 000 руб. | 650 000 руб. |
Самостоятельный подбор оборудования может сэкономить до 20% бюджета, но несет риск ошибки в расчетах и отсутствие гарантии на всю систему в целом.
Регламент технического обслуживания
Эксплуатация требует регулярного сервиса для поддержания эффективности. Жировые фильтры очищаются еженедельно. Натяжение ремней вентиляторов проверяется раз в квартал. Раз в год проводится полная дезинфекция воздуховодов. Срок службы качественного оборудования при должном уходе составляет 10-15 лет.
Сравнение различных типов систем
Выбор системы зависит от бюджета и специфики меню заведения.
| Зона | Кратность обмена | Требования | Тип системы |
|---|---|---|---|
| Обеденный зал | 2-3 раза в час | Комфорт, нет запахов | Приточно-вытяжная |
| Горячий цех | 20-40 раз в час | Удаление жара и жира | Мощная вытяжка |
| Склад продуктов | 1-2 раза в час | Поддержание температуры | Естественная/Мех. |
| Санузлы | 5-10 раз в час | Удаление влаги | Вытяжная |
| Раздевалки | 3-5 раз в час | Свежий воздух | Приточно-вытяжная |
Классическая система надежна, но энергозатратна. Системы с рекуперацией позволяют экономить до 40% тепла, возвращая его в приточный поток. Локальные вытяжки эффективны только в маленьких кофейнях без полноценной кухни.
Пример из практики: В одном из заведений установили только локальные вытяжки над плитками. Через месяц стены в зале стали липкими от жира, так как общая вытяжка не справлялась с объемом пара. Пришлось полностью менять систему на централизованную.
Ответы на часто задаваемые вопросы
Можно ли объединить вентиляцию кухни и зала?
Нет, это запрещено СанПиН из-за риска распространения кухонных запахов в обеденную зону.
Какие штрафы за нарушение норм вентиляции в общепите?
Штрафы могут достигать крупных сумм или привести к приостановке деятельности заведения на срок до 90 суток.
Как рассчитать необходимый объем воздуха?
Общий объем помещения умножается на установленную кратность воздухообмена для данной зоны.
Нужно ли разрешение от жильцов дома на вывод вентиляции на крышу?
Да, если вывод осуществляется через жилые этажи или влияет на облик фасада и крыши здания.
Как избавиться от запахов еды в обеденном зале?
Необходимо создать избыточное давление в зале, чтобы поток воздуха двигался из зала на кухню, а не наоборот.
Что такое кратность воздухообмена и какая она должна быть в кафе?
Это количество полных замен воздуха в помещении за один час. В зале она составляет 2-3, на кухне — до 40.
Как часто нужно менять фильтры в вытяжке?
Мойка фильтров производится еженедельно, полная замена — по мере износа или раз в год.
Можно ли использовать бытовые вытяжки в профессиональном кафе?
Нет, бытовые приборы не рассчитаны на круглосуточную нагрузку и большие объемы жировых отложений.
