Вентиляция с подогревом воздуха в квартире: виды, особенности, критерии выбора

Задачи вентиляционной системы квартиры

Тут всё просто. Вентиляция в квартире решает две основные задачи – обеспечение свежим воздухом и удаление отработанного. Из-за плохой экологии в современных городах у вентиляции появилась третья задача – очистка воздуха от смога, пыли и других загрязнений.

Есть и другие, дополнительные функции:

• подогрев воздушного потока (актуально в холодное время года);
• рекуперация (использование «внутреннего» тепла для экономии на подогреве).

Как правило, у потребителей три главных требования к вентиляции: эффективность, удобство использования (принцип «установил и забыл») и доступная стоимость.

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

• Использующие теплоноситель.
• Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Плюсы и минусы использования

К достоинствам можно отнести:

• Высокая эффективность.
• Простота устройства, надежность.
• Компактность, возможность размещения в небольших объемах.
• Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

• Необходимость наличия теплоносителя или подключения к сети электропитания.
• Несамостоятельность работы — необходимо оборудование для подачи воздуха.
• Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

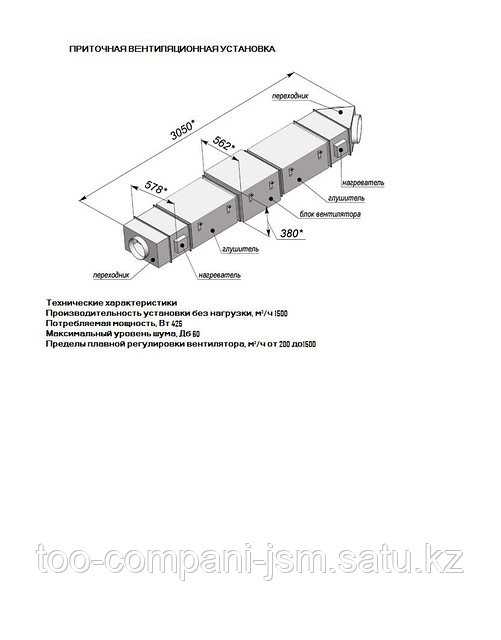

Из чего состоит такая вентиляция?

1. Элемент вентиляционной сети, непосредственно граничащий с улицей — это воздухозаборная решетка. Эта деталь может обладать разными размерами и формами. Предназначена она не только для повышения эстетичности выхода воздуховода, но и защищает систему от попадания в нее осадков, птиц, животных, а также посторонних предметов.
2. Далее поток проходит через специальный пропускной клапан вентиляции. Он служит для отсечения уличного воздуха, на то время, когда система отключается. Тем самым клапан предотвращает поступление холодных потоков в помещения зимой. Нередко данное устройство оснащается электроприводом, дающим возможность управлять им автоматически.
3. Следующий элемент современной приточной вентиляционной системы – это фильтр. Он дает возможность защитить от загрязнений саму конструкцию сети, а также вентилируемые комнаты. Наиболее распространены угольные фильтры, их следует заменять, по мере отработки.
4. За подогрев воздуха в приточной вентиляции отвечает калорифер. Данное устройство способно нагревать зимой нагнетаемые потоки до +29 градусов. Этот прибор по принципу работы может быть электрическим либо водяным.

1. Чтобы уменьшить теплопотери здания и снизить нагрузку на калорифер, в приточных системах часто используется рекуператор. Он согревает поступающий уличный воздух, благодаря теплообмену с удаляемыми вытяжными потоками.
2. За нагнетание наружного воздуха в системе отвечает вентилятор.
3. По помещениям он распространяется, благодаря вентиляционным каналам.
4. Инструкция рекомендует вентиляционную систему с водяным воздухонагревателем дополнительно оснащать звукопоглотителем. Он понижает уровень шума от работающих устройств.
5. Равномерность распределения приточного воздуха достигается, благодаря использованию в схеме вентиляции диффузоров.

Как может осуществляться управление и контроль над системой?

Когда проектируется приточная вентиляция с подогревом воздуха своими руками, ее схему можно дополнить современными устройствами, которые сделают эксплуатацию более удобной, комфортной и эффективной.

1. При помощи пульта управления можно контролировать и регулировать подачу уличного воздуха, а также его температуру.
2. Некоторые модели ПУ оборудуются таймером, он позволяет планировать действия и отдавать автоматике вентиляционной системы приказы на их осуществление на определенный день и даже час.
3. Помимо приточного вентилятора систему можно оснащать и вытяжным аналогом. Желательно, чтобы оба устройства имели защиту от перегревания.
4. Рекомендуется приобретать калорифер с термостатом, он предотвратит возникновение пожара.
5. Сеть можно дополнительно оборудовать манометром. Он будет определять колебания давления (динамического) потоков в воздушном фильтре.
6. Отсечный клапан монтируется на приточной ветке системы. Его заслонка, при помощи электропривода, автоматически опускается при отключении вентиляции. Поэтому зимой холодный воздух не проникает в помещения.

Что следует учесть?

1. Современная приточная вентиляция с полным набором функций требует регулярного технического обслуживания.
2. В силу ее сложности, если вы не уверены в своих возможностях, установку системы лучше доверьте специалистам.
3. Не стоит совмещать вентиляционную сеть с установкой климатического оборудования, например, системой кондиционирования воздуха.

Вывод

Если у вас есть возможность, установите в своем жилище комплексную вентиляционную сеть. Она будет не только производить воздухообмен, но и организует комфортный микроклимат в комнатах. Цена вентиляции возрастет, но на здоровье лучше не экономить.

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Кондиционеры с подачей свежего воздуха

Производители сплит-систем предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

• поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
• на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
2. Уличные воздушные потоки смешиваются с комнатным воздухом.
3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Устройство вентиляции

Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.

Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.

Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:

• Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
• Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
• Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
• Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
• Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
• Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.
• Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
• Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.

Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.

Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

• скорости потока воздушных масс, проходящих через вентиляцию;
• влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

• Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
• Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
• Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
• Вентилятор для притока воздуха с улици.
• Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

В каких случаях применяется?

Вентиляционное устройство с подогревом использует обогащённый кислородом воздух извне в отличие от систем кондиционирования, которые перегоняют через себя отработанный воздух. Такие системы используются в частных домах, офисах, где требуется регулярно поддерживать микроклимат, где постоянно нужен свежий воздух комфортной температуры.

Тщательно продуманная конструкция устройства не позволяет смешиваться свежему воздуху, обогащённому кислородом и прогретому до нужной температуры, с уже отработанным. Это обеспечивает регулярный приток кислорода внутрь замкнутого пространства.

Внимание

Такая система проветривания востребована в помещениях, где установлены пластиковые окна, которые герметично закрываются и препятствуют поступлению свежего воздуха, и в тех, где невозможно регулярно проветривать пространство: в подвалах, котельных без окон.

Приточные канальные модели

Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно.

Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.

Отличительные черты кондиционера с притоком

Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.

Галерея изображений

Фото из

Особенности конструкции канальной системы

Дизайн внутреннего блока КК

Циркуляция воздуха внутри системы

Канальный вентилятор для принудительной циркуляции

Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.

Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.

Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у

Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.

Принцип работы приточной системы

Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.

Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.

Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.

Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.

Выводы и полезное видео по теме

В видео ниже предоставлены рекомендации по выбору приточной вентиляции с подогревом и рассмотрены ключевые различия между наборной вентиляционной системой и моноблоком:

Автор следующего видео рассматривает преимущества и недостатки приточной вентиляционной системы и популярного среди владельцев квартир бризера:

Воздухообмен и вывод углекислого газа из помещения являются основой здорового микроклимата в квартире. Осуществить максимально полноценную циркуляцию воздуха можно с помощью приточной вентиляционной системы. Эффективный подогрев воздуха, поступающего из приточной вентиляции, практически незаменим в условиях нашего климата
