Обеспечение качественного воздухообмена в герметичных помещениях требует установки специализированного оборудования. Стоимость полноценного монтажа системы начинается от 100 000 рублей, а время реализации проекта занимает от 3 до 10 дней в зависимости от площади объекта. Понимание того, как работает приточно-вытяжная система вентиляции, позволяет избежать ошибок при проектировании и эксплуатации, гарантируя здоровье людей и сохранность отделки.
Основы функционирования системы
Приточно-вытяжная вентиляция представляет собой комплекс инженерных решений, предназначенный для одновременного подачи свежего воздуха с улицы и удаления отработанного воздуха из помещений. Базовый физический принцип работы основан на создании разности давлений: принудительный или естественный поток вытесняет застоявшийся воздух, на место которого поступает очищенный и подготовленный внешний поток. Это предотвращает застой углекислого газа, избыточную влажность и накопление вредных примесей в жилой или рабочей зоне.
Разновидности вентиляционных решений
Системы классифицируются по способу перемещения воздушных масс и архитектурным особенностям реализации. Естественная вентиляция опирается на разницу температур и плотности воздуха, принудительная использует механические вентиляторы, а современные установки с рекуперацией позволяют возвращать тепло уходящего потока приточному. Централизованные решения подразумевают одну мощную установку на весь дом, в то время как децентрализованные состоят из отдельных модулей в каждой комнате.
| Вид системы | Принцип работы | Энергопотребление | Эффективность | Стоимость установки |
|---|---|---|---|---|
| Естественная | Разница давления и температур | Нулевое | Низкая | Минимальная |
| Принудительная | Работа вентиляторов | Среднее | Высокая | Средняя |
| С рекуперацией | Теплообмен через рекуператор | Среднее/Высокое | Максимальная | Высокая |
| Централизованная | Одна ПВУ на все зоны | Высокое | Стабильная | Высокая |
| Децентрализованная | Локальные установки | Низкое/Среднее | Зональная | Средняя |
Технические параметры оборудования
Эффективность работы ПВУ напрямую зависит от ее характеристик. Мощность вентиляторов определяет объем прокачиваемого воздуха, а уровень шума влияет на комфорт пребывания в помещении. Степень фильтрации (от грубой G3 до тонкой F7) определяет чистоту воздуха, избавляя его от пыли и аллергенов. Энергопотребление зависит от мощности двигателя и наличия систем подогрева, а эффективность теплообмена в рекуператорах может достигать 85-90%.
| Параметр | Значение (Среднее) | Что означает |
|---|---|---|
| Производительность | 200-1000 м³/час | Объем воздуха, перекачиваемый за час |
| Уровень шума | 30-50 дБ | Громкость работы установки в дБ |
| Класс фильтрации | G4 / F7 | Способность задерживать частицы пыли |
| КПД рекуператора | 70-90% | Процент возврата тепла в помещение |
| Энергопотребление | 150-500 Вт | Расход электричества в режиме работы |
Сферы применения и ограничения
Установка таких систем актуальна для квартир с панорамным остеклением, частных коттеджей с высокой степенью герметичности и офисных центров. Особые требования предъявляются к влажным зонам: в санузлах и кухнях вытяжка должна быть усилена для быстрого удаления пара и запахов. Основными ограничениями являются наличие свободного пространства под потолком для прокладки воздуховодов и необходимость электропитания для принудительных систем.
Технология и этапы монтажа
Воздух проходит путь от заборного клапана на фасаде, через фильтры и нагреватель ПВУ, по приточным каналам к диффузорам в комнатах, после чего удаляется через вытяжные отверстия обратно в установку и выбрасывается наружу. Монтаж требует строгого соблюдения последовательности действий.
Необходимые материалы:
- Приточно-вытяжная установка (1 шт.)
- Воздуховоды пластиковые или оцинкованные (расчетно по проекту, например, 40-60 м)
- Диффузоры приточные и вытяжные (по количеству комнат)
- Крепежные хомуты и подвесы (1 шт. на каждые 1.5 м трубы)
- Изоляционный материал для труб (на всю длину магистралей)
- Герметик силиконовый или алюминиевый скотч (3-5 рулонов)
- Кабель питания ВВГнг 3х1.5 (согласно схеме электропроводки)
- Дренажный шланг для отвода конденсата (5-10 м)
Инструменты:
- Перфоратор (обязательно)
- Шуруповерт (обязательно)
- Уровень строительный (обязательно)
- Ножницы по металлу (обязательно для оцинковки)
- Струбцины (желательно)
- Пылесос строительный (желательно)
- Рулетка и маркер (обязательно)
Подготовка поверхности включает очистку потолочного пространства от мусора, разметку трасс прохождения воздуховодов и подготовку отверстий в наружных стенах с соблюдением уклона для отвода конденсата.
- Проектирование и разметка трасс (2-4 часа)
- Бурение отверстий в наружных стенах для забора и выброса воздуха (3-5 часов)
- Монтаж несущего каркаса и установка ПВУ (4-6 часов)
- Прокладка магистральных воздуховодов (8-12 часов)

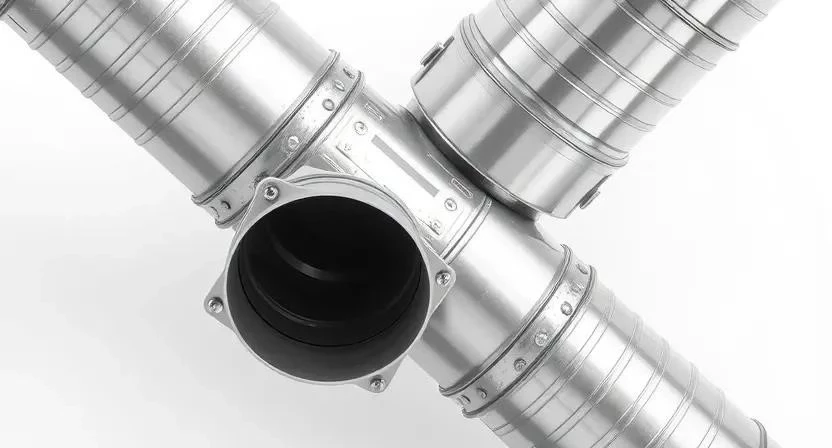

- Установка распределительных тройников и гибких вставок (4-6 часов)
- Монтаж приточных и вытяжных диффузоров (3-5 часов)
- Подключение электрики и датчиков CO2 (4-6 часов)
- Герметизация всех стыков алюминиевым скотчем (3-4 часа)
- Подключение системы дренажа для конденсата (2 часа)
- Пусконаладочные работы и регулировка потоков (3-5 часов)
Важным нюансом является соблюдение температуры воздуха в зоне установки ПВУ (не ниже +5°C для предотвращения обмерзания рекуператора) и поддержание влажности в пределах нормы. Время застывания герметика составляет от 12 до 24 часов перед полноценным запуском системы.
Пример из опыта: При монтаже системы в доме из газобетона забыли проложить теплоизоляцию на приточных трубах, проходящих через неотапливаемый чердак. Результатом стал сильный конденсат на поверхности труб и появление плесени на гипсокартоне через два месяца. Пришлось демонтировать участки и обернуть их вспененным полиэтиленом.
Новички часто совершают ошибки, такие как слишком резкие повороты воздуховодов (90 градусов без скругления), что ведет к падению давления и шуму воздуха, или установка ПВУ вплотную к стене, что делает невозможным сервисное обслуживание фильтров.
Безопасность при монтаже требует использования СИЗ (очки, респиратор при бурении), заземления всех металлических частей установки и использования автоматических выключателей с защитой от короткого замыкания.
Расчет расхода воздуха
Для определения необходимого объема воздуха используется формула: V = S * h * K, где S — площадь помещения, h — высота потолка, K — кратность воздухообмена (обычно от 0.5 до 1.5 для жилых комнат). Подбор диаметра воздуховодов осуществляется исходя из скорости потока воздуха (оптимально 3-5 м/с), чтобы избежать шума.
| Тип комнаты | Рекомендуемая кратность (K) | Объем воздуха на 15 м² (h=2.7м) | Рекомендуемый диаметр трубы |
|---|---|---|---|
| Спальня | 0.5 — 0.7 | 20 — 28 м³/час | 100 — 125 мм |
| Гостиная | 0.8 — 1.0 | 32 — 40 м³/час | 125 — 160 мм |
| Кухня | 1.2 — 1.5 | 48 — 60 м³/час | 160 мм |
| Санузел | 2.0 — 3.0 | 80 — 120 м³/час | 125 мм |
| Детская | 0.7 — 0.9 | 28 — 36 м³/час | 100 — 125 мм |
Обзор производителей и брендов
Рынок ПВУ разделен на несколько ценовых сегментов. Премиум-класс (например, Zehnder, Vallx) отличается максимальной тишиной, высокой энергоэффективностью и интеллектуальной автоматикой. Средний сегмент (Systemair, Turkov) предлагает оптимальный баланс цены и качества с надежной сервисной поддержкой. Бюджетные решения (китайские бренды, локальные сборки) подходят для небольших помещений, но имеют более высокий уровень шума. Гарантийные сроки варьируются от 1 года на бюджетные модели до 5 лет на премиальные установки.
Преимущества и недостатки системы
Эксплуатация приточно-вытяжной системы имеет свои сильные и слабые стороны.
Положительные стороны:
- Постоянный приток свежего, очищенного воздуха
- Отсутствие сквозняков при проветривании зимой
- Эффективная борьба с плесенью и грибком
- Автоматический контроль уровня CO2 и влажности
- Снижение запыленности помещений благодаря фильтрам
- Возможность подогрева воздуха зимой
- Стабильный микроклимат независимо от погоды
- Повышение качества сна и работоспособности
Отрицательные стороны:
- Высокая стоимость оборудования и монтажа
- Необходимость выделения места под установку и трубы
- Шум от работы вентиляторов при высоких оборотах
- Сложность первичного проектирования
- Регулярная потребность в замене фильтров
- Зависимость от электроэнергии
- Риск образования конденсата при ошибках монтажа
Сравнение с альтернативными методами
Часто ПВУ пытаются заменить более простыми устройствами, однако их эффективность существенно различается.
| Характеристика | ПВУ с рекуперацией | Бризеры | Кондиционер | Простая вытяжка |
|---|---|---|---|---|
| Приток свежего воздуха | Да (полный) | Да (локальный) | Нет (рециркуляция) | Нет |
| Удаление воздуха | Да | Нет | Нет | Да |
| Очистка воздуха | Высокая | Высокая | Средняя | Нет |
| Экономия тепла | Высокая | Низкая | Нет | Нет |
| Цена реализации | Высокая | Средняя | Средняя | Низкая |
Стоимость реализации и выбор поставщика
Пример из опыта: Заказчик решил сэкономить и купил ПВУ в самом дешевом сегменте без учета уровня шума. В итоге в спальне установился постоянный гул, который пришлось устранять путем установки дополнительных шумоглушителей, что в итоге обошлось дороже, чем покупка качественного оборудования изначально.
При выборе поставщика следует обращать внимание на наличие собственного сервисного центра и возможность проведения пусконаладки с замером реальных потоков воздуха в каждой комнате.
Отзывы и практический опыт
Профессиональные монтажники отмечают, что большинство проблем с ПВУ возникает из-за отсутствия проекта и монтажа «на глаз». Владельцы жилья подчеркивают, что после установки системы исчезает необходимость открывать окна зимой, что значительно снижает расходы на отопление.
Пример из опыта: Один из клиентов через год эксплуатации заметил, что приток воздуха стал заметно слабее. После вскрытия установки обнаружилось, что фильтры полностью забились пылью и пухом из-за близости заборного отверстия к тополю. Теперь замена фильтров производится строго раз в квартал, что вернуло системе полную мощность.
Часто задаваемые вопросы
- Как часто нужно менять фильтры? В среднем раз в 3-6 месяцев, в зависимости от запыленности улицы.
- Сколько электроэнергии потребляет ПВУ? В среднем от 150 до 500 Вт, что сопоставимо с работой одного мощного компьютера.
- Как бороться с шумом в трубах? Использовать шумоглушители сразу после установки и избегать резких поворотов воздуховодов.
- Что делать с конденсатом? Обязательно устанавливать дренажный шланг с уклоном в канализацию или специальный condensate pump.
- Можно ли установить ПВУ в готовую квартиру? Да, но потребуется установка декоративных коробов для скрытия воздуховодов.
- Поможет ли вентиляция от аллергии? Да, фильтры класса F7 эффективно задерживают пыльцу и мелкие частицы.
- Нужно ли выключать систему летом? Нет, современные установки имеют летний режим (байпас), который просто прогоняет воздух без рекуперации.
