Организация качественного воздухообмена в коммерческих помещениях требует строгого соблюдения технических регламентов. Сроки реализации такого проекта обычно составляют от двух недель до нескольких месяцев, а стоимость сильно зависит от сложности конфигурации здания. Правильная вентиляция в офисном центре напрямую влияет на работоспособность персонала и долговечность отделочных материалов. Грамотный инженерный подход исключает появление конденсата и застойных зон воздуха.
Предварительный анализ и нормативные требования
Работа начинается с глубокого изучения норм СНиП и ГОСТ, которые определяют минимальный объем подаваемого воздуха на одного человека. Специалисты оценивают общее количество рабочих мест, чтобы рассчитать необходимую кратность обмена. Особое внимание уделяется зонам с повышенным выделением тепла, таким как серверные комнаты, и местам с возможным появлением запахов (кухонные зоны, санузлы). Весь процесс от анализа до запуска системы занимает определенный временной цикл, который фиксируется в графике работ.
Перечень необходимых ресурсов
Для создания надежной системы используются специализированные комплектующие, обеспечивающие герметичность и долговечность. Основной упор делается на коррозийную стойкость и огнебезопасность материалов.
- Оцинкованная сталь для изготовления воздуховодов;
- Минераловатная изоляция для шумо- и теплозащиты;
- Фильтры различной степени очистки (G4, F7);
- Приточные и вытяжные решетки;
- Диффузоры для равномерного распределения потоков;
- Металлические крепежи и хомуты;
- Герметизирующие ленты и уплотнители;
- Воздухозапорные клапаны.
Расход материалов рассчитывается индивидуально, но в среднем на квадратный метр площади закладывается определенный объем стали и изоляции.
| Материал | Примерный расход | Ценовая категория | Назначение |
|---|---|---|---|
| Оцинкованная сталь | 1.2 кг/м2 | Средняя | Магистральные каналы |
| Минеральная вата | 1 рулон на 10 м2 | Бюджетная | Шумоизоляция труб |
| Фильтрующий элемент | 1 шт на установку | Средняя | Очистка притока |
| Диффузор круглый | 1 шт на 15-20 м2 | Средняя | Подача воздуха в зону |
| Монтажный профиль | 2 м на каждые 3 м трубы | Бюджетная | Фиксация системы |

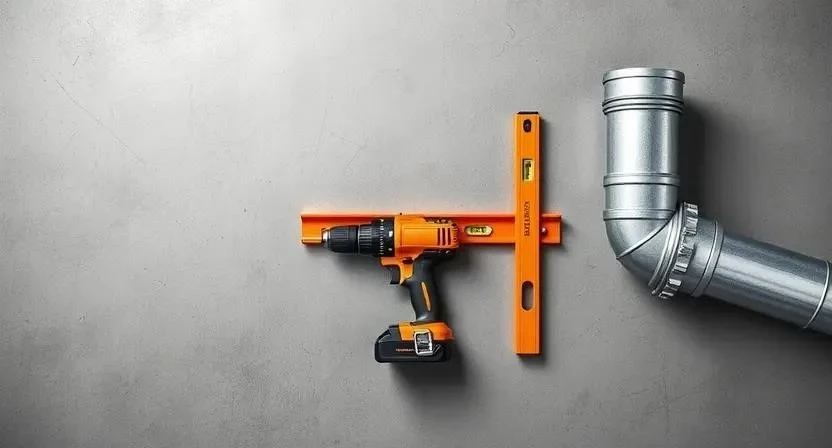

Инструментальное оснащение для работ
Монтаж требует наличия как ручного, так и электроинструмента. Использование профессионального оборудования сокращает время сборки и повышает точность стыковки элементов.
- Перфоратор для крепления кронштейнов;
- Шуруповерт с набором бит;
- Заклепочник для соединения сегментов;
- Строительный уровень;
- Измерительная рулетка;
- Тестер воздуха (анемометр);
- Пассатижи и кусачки.
Дорогостоящее оборудование, например, промышленные тестеры или мощные алмазные буры для перекрытий, целесообразно брать в аренду на период пусконаладочных работ.
Организационный этап подготовки пространства
Первым делом осуществляется официальное согласование всех точек прохода с администрацией бизнес-центра. Защитные пленки и укрывные материалы наносятся на отделку стен и потолков, чтобы избежать загрязнения. Организуются свободные зоны доступа к существующим вентиляционным шахтам. Лишняя мебель и офисная техника выносятся из зон проведения монтажа для обеспечения безопасности и мобильности рабочих.
Техническая подготовка оснований
Специалисты выполняют детальную разметку трасс прохождения воздуховодов с учетом расположения светильников и систем пожаротушения. В бетонных перекрытиях сверлятся отверстия строго по проекту. Подготавливаются места крепления кронштейнов, которые должны выдерживать вес заполненных воздухом труб. Особое внимание уделяется проверке герметичности всех примыканий к стенам, чтобы исключить проникновение шума из соседних помещений.
Алгоритм реализации монтажных работ
Процесс установки системы разделен на последовательные этапы, каждый из которых требует контроля качества.
- Разработка и утверждение детального проекта вентиляции (3–7 дней).
- Закупка оборудования и проверка его целостности при приемке (2–5 дней).

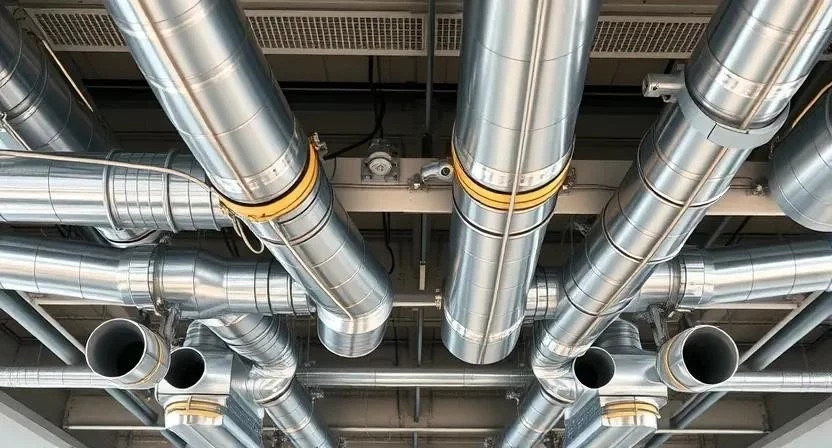

- Монтаж основных магистральных воздуховодов (3–10 дней).

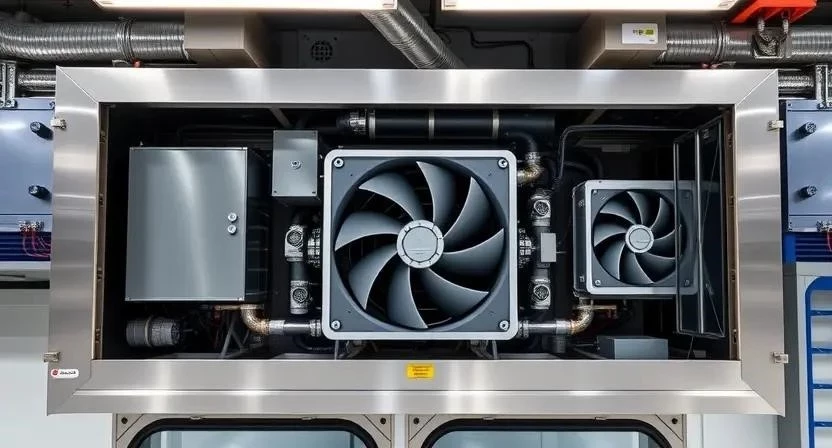

- Установка приточно-вытяжной установки в венткамере (1–2 дня).
- Монтаж разводящих ветвей по кабинетам и зонам опенспейс (3–7 дней).

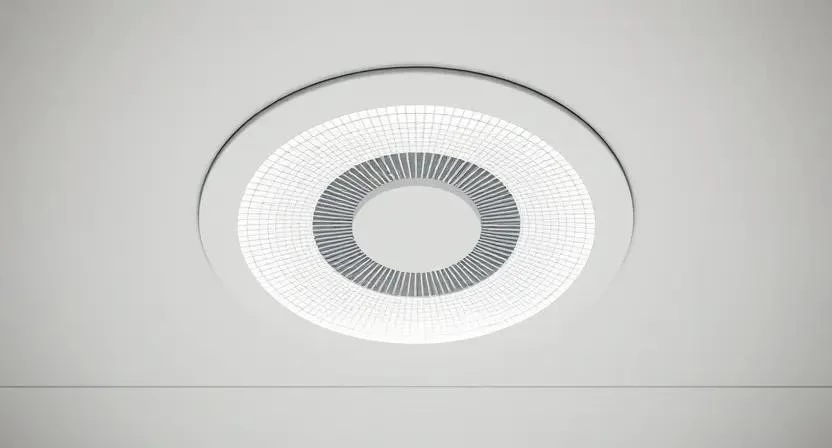

- Установка диффузоров и вентиляционных решеток (2–4 дня).
- Герметизация всех стыков и швов специальными составами (2–3 дня).
- Монтаж системы автоматики, датчиков CO2 и управления (2–5 дней).
- Подключение всего оборудования к электросети (1–3 дня).
- Пусконаладочные работы и регулировка потоков воздуха (2–4 дня).
- Тестирование уровня шума и кратности обмена воздуха (1–2 дня).
- Сдача системы в эксплуатацию и подписание актов (1 день).
Однажды при монтаже в БЦ возникла задержка на неделю из-за того, что проект не был согласован с администрацией по точкам прохода через перекрытия, что потребовало переделки разметки.
Технические особенности и тонкости
Борьба с шумом осуществляется через установку виброизоляторов и гибких вставок между вентилятором и воздуховодом. Для существенной экономии тепла в зимний период интегрируется система рекуперации, которая передает тепло выходящего воздуха приточному. Важно обеспечить полную совместимость с системой кондиционирования, чтобы устройства не работали в противофазе. Поддерживаемый температурный режим должен быть стабильным во всех зонах офиса.
В одном из проектов установка мощного вентилятора без виброизоляторов привела к сильному гулу в кабинете руководителя, что потребовало полной переделки креплений.
Типичные просчеты при установке
Ошибки в проектировании часто приводят к снижению эффективности системы и росту эксплуатационных расходов.
- Неправильный расчет мощности вентилятора, приводящий к недостатку воздуха;
- Игнорирование зон застоя воздуха в дальних углах помещений;
- Отсутствие или редкая замена фильтров, что ведет к загрязнению сети;
- Использование слишком узких воздуховодов, вызывающих свист при работе;
- Недостаточная герметизация стыков, приводящая к потере давления.
Финансовое планирование и сметы
| Площадь офиса | Оборудование | Монтажные работы | |
|---|---|---|---|
| 50 м2 | 150 000 руб. | 50 000 руб. | 200 000 руб. |
| 100 м2 | 280 000 руб. | 90 000 руб. | 370 000 руб. |
| 200 м2 | 500 000 руб. | 160 000 руб. | 660 000 руб. |
| 500 м2 | 1 100 000 руб. | 300 000 руб. | 1 400 000 руб. |
| 1000 м2 | 2 000 000 руб. | 550 000 руб. | 2 550 000 руб. |
| Параметр | Бюджетная система | Премиум система |
|---|---|---|
| Рекуперация | Отсутствует | Роторная или пластинчатая |
| Шумоглушение | Базовое (изоляция) | Профессиональные глушители |
| Автоматика | Ручное управление | Смарт-система с датчиками |
| Фильтрация | Грубая очистка | Многоступенчатая (HEPA) |
| Гарантия | 1 год | До 5 лет |
Практика показывает, что экономия на частотном преобразователе в бюджетных системах приводит к перерасходу электроэнергии до 30% в год.
Регламент технического обслуживания
После ввода в эксплуатацию система требует регулярного ухода. График замены фильтров обычно составляет один раз в квартал, в зависимости от загрязненности воздуха в городе. Очистка воздуховодов от пыли проводится специализированными бригадами раз в два года. Герметичность соединений проверяется ежегодно. Срок службы качественного оборудования при должном уходе составляет от 10 до 15 лет.
Сравнение различных подходов к вентиляции
Выбор между централизованной системой и локальными решениями зависит от архитектуры здания и бюджета. Естественная вентиляция часто используется как вспомогательная в сочетании с принудительной вытяжкой.
| Тип системы | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Приточная | Подача свежего воздуха | Нет удаления CO2 | Малые офисы |
| Вытяжная | Удаление запахов | Нет притока воздуха | Санузлы, кухни |
| Приточно-вытяжная | Полный цикл обмена | Высокая стоимость | БЦ, Опенспейс |
| Естественная | Бесплатно в работе | Зависимость от погоды | Старые здания |
| Гибридная | Оптимальный баланс | Сложный монтаж | Современные БЦ |
Ответы на популярные вопросы
Какая норма воздуха на одного сотрудника?
Согласно нормам, в среднем требуется от 40 до 60 м3 свежего воздуха в час на одного человека, в зависимости от интенсивности работы.
Можно ли обойтись только кондиционером?
Нет, кондиционер только охлаждает внутренний воздух, но не подает кислород и не удаляет углекислый газ.
Как часто нужно менять фильтры в офисном центре?
Рекомендуется проводить замену каждые 3 месяца, либо чаще при расположении офиса рядом с оживленными трассами.
Сколько времени занимает монтаж в среднем?
Для среднего офиса процесс занимает от 2 до 4 недель, включая пусконаладочные работы.
Что такое рекуперация и нужна ли она в офисе?
Это процесс возврата тепла из вытяжного воздуха в приточный. Она крайне желательна для снижения затрат на отопление.
Как снизить шум от вентиляции в кабинете?
Необходимо использовать шумоглушители, виброизоляционные вставки и качественную изоляцию воздуховодов.
Влияет ли вентиляция на стоимость аренды офиса?
Да, наличие современной системы климат-контроля повышает класс здания и привлекательность помещений для арендаторов.
Какие документы нужны для ввода системы в эксплуатацию?
Требуются паспорт оборудования, исполнительная схема монтажа, акт овс (опрессовки и испытаний) и сертификаты соответствия.
