Организация системы охлаждения для оборудования по добыче криптовалют требует точного расчета теплопотерь. Эффективные решения для охлаждения оборудования позволяют избежать перегрева GPU и продлевают срок службы видеокарт. Монтаж системы в среднем занимает от 15 до 30 рабочих часов, а стоимость комплектующих для небольшой фермы начинается от 12 000 рублей. Правильный подход к вентиляции исключает риск аварийного отключения из-за температурного режима.
Предварительный анализ и подготовка
Перед началом работ необходимо оценить общее тепловыделение всех устройств в ваттах. Важно рассчитать объем помещения, чтобы определить кратность воздухообмена. Также потребуются базовые навыки работы с электропроводкой и монтажным инструментом. Оптимальное время для установки — период минимальной нагрузки на сеть или плановое обслуживание оборудования.
Комплектующие для системы охлаждения
Для сборки эффективного контура потребуются следующие материалы:
- Алюминиевые воздуховоды (жесткие)
- Гибкая гофра из полимерных материалов
- Металлические хомуты для фиксации стыков
- Силиконовый герметик для швов
- Фильтры грубой очистки воздуха (G3 или G4)
- Монтажные кронштейны и перфорированные ленты
- Саморезы по металлу и пластику
- Изоляционные материалы для шумоподавления
| Материал | Расход на 10 м2 | Цена за ед. | |
|---|---|---|---|
| Гофра (150 мм) | 5 м | 300 руб/м | 1500 руб |
| Воздуховод жесткий | 3 м | 800 руб/м | 2400 руб |
| Хомуты стальные | 10 шт | 50 руб/шт | 500 руб |
| Герметик | 1 туба | 450 руб/шт | 450 руб |
| Фильтры приточные | 2 шт | 600 руб/шт | 1200 руб |
Инструментарий для монтажа
Процесс установки требует наличия определенного набора инструментов:
- Перфоратор — для сверления отверстий в стенах
- Шуруповерт — для крепления кронштейнов и сборки каркаса
- Строительный нож — для резки гофры и фильтров
- Строительный уровень — для выравнивания воздуховодов
- Рулетка — для точного замера длины трасс
- Мультиметр — для проверки напряжения в сети
- Пассатижи — для затягивания хомутов
Организация пространства в помещении
Очистка пространства от лишнего мусора позволяет избежать забивания фильтров пылью. Необходимо четко определить точки забора холодного воздуха и места его выброса наружу. Стены и пол следует защитить пленкой, если планируются грязные работы. Все лишние предметы выносятся из зоны установки, чтобы обеспечить свободный доступ к оборудованию.
Подготовка поверхностей и коммуникаций
Проверка герметичности стен помогает избежать неконтролируемых притоков воздуха. В перегородках подготавливаются отверстия под вытяжные трубы соответствующего диаметра. Установка прочных опор для ферм предотвращает вибрацию и улучшает циркуляцию воздуха снизу. Электросеть проверяется на соответствие нагрузке, чтобы избежать перегрева кабелей при работе мощных вентиляторов.
Пошаговый алгоритм установки вентиляции
Монтаж системы выполняется в строгой последовательности для достижения максимального теплоотвода. Однажды я установил вытяжку без учета статического давления гофры, и поток воздуха оказался в два раза слабее расчетного — пришлось заменить осевой вентилятор на центробежный.
- Расчет необходимого объема прокачки воздуха (CFM) исходя из мощности оборудования. (1 час)
- Выбор и установка приточного отверстия в нижней части помещения. (2 часа)
- Монтаж вытяжного вентилятора в верхней точке или в стене. (2 часа)
- Сборка системы воздуховодов и соединение их гофрой. (3 часа)
- Организация потоков воздуха внутри фермы по принципу «холодный/горячий коридор». (2 часа)
- Подключение вентиляторов к блокам питания и контроллеру. (2 часа)

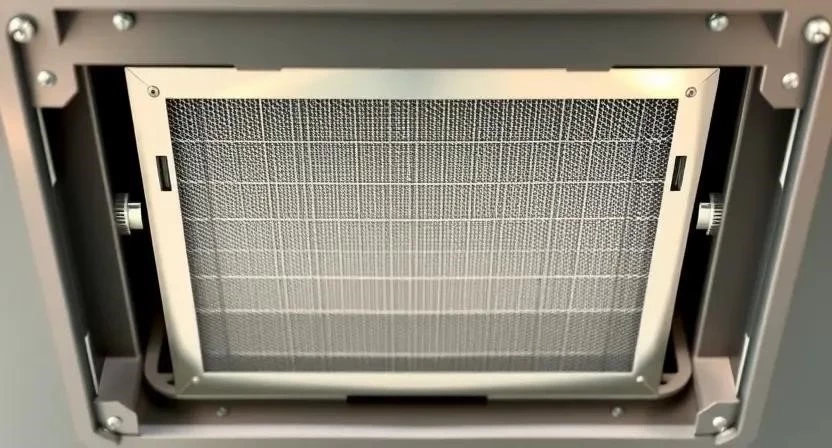

- Установка фильтров грубой очистки на приток. (1 час)
- Герметизация всех стыков и примыканий герметиком. (2 часа)
- Настройка автоматики и датчиков температуры GPU. (2 часа)
- Тестовый запуск системы и замер температуры под нагрузкой. (1 час)
- Корректировка потоков воздуха при обнаружении «мертвых зон». (2 часа)
- Финальная фиксация всех элементов крепежом. (1 час)
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Расчеты и планирование | 1 час | Учет CFM и тепловыделения |
| Подготовка отверстий | 4 часа | Использование перфоратора |
| Монтаж трасс | 5 часов | Минимизация изгибов гофры |
| Электрика и датчики | 4 часа | Проверка контактов мультиметром |
| Тестирование | 3 часа | Замер температуры GPU |
Технические нюансы и эксплуатация
Влажность воздуха напрямую влияет на работу электроники; при ее повышении рекомендуется использовать осушители. Борьба с пылью осуществляется за счет регулярной смены фильтров на притоке. Температурный режим в помещении должен поддерживаться так, чтобы приток был холоднее вытяжки минимум на 10 градусов. Совместимость диаметров вентиляторов и труб критична: сужение канала ведет к росту шума и падению эффективности. В гараже с высокой влажностью я заметил появление окислов на контактах через месяц; установка осушителя и фильтров грубой очистки решила проблему.
Типичные ошибки при монтаже
Многие новички допускают промахи, которые снижают КПД системы:
- Отсутствие приточного отверстия при наличии мощной вытяжки (создается вакуум).
- Использование слишком слабых бытовых вентиляторов, не способных преодолеть сопротивление гофры.
- Неправильное расположение гофры с резкими изгибами, что тормозит поток воздуха.
- Игнорирование фильтрации, из-за чего радиаторы видеокарт забиваются пылью за неделю.
- Размещение вытяжки слишком низко, что оставляет горячий воздух под потолком.
Экономический расчет системы
Стоимость реализации зависит от выбранного оборудования и способа монтажа.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Вытяжной вентилятор | 1 шт | 4500 руб | 4500 руб |
| Приточный вентилятор | 1 шт | 3000 руб | 3000 руб |
| Воздуховоды и гофра | 8 м | 400 руб/м | 3200 руб |
| Контроллер и датчики | 1 комплект | 2500 руб | 2500 руб |
| Расходники (крепеж) | 1 набор | 1500 руб | 1500 руб |
| Параметр | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 14 700 руб | 14 700 руб | 0 руб |
| Работа | 0 руб | 8 000 руб | 8 000 руб |
| Настройка | 0 руб | 2 000 руб | 2 000 руб |
| 14 700 руб | 24 700 руб | 10 000 руб |
Регламент обслуживания
После завершения монтажа необходимо придерживаться графика ухода. Очистка или замена фильтров проводится раз в две недели в зависимости от запыленности среды. Проверка надежности креплений воздуховодов выполняется ежемесячно, так как вибрации могут расшатать хомуты. Смазка подшипников вентиляторов требуется раз в полгода для предотвращения их заклинивания. Постоянный мониторинг температуры GPU через софт позволяет вовремя заметить сбой в работе вентиляции.
Альтернативные методы охлаждения
Помимо классической вентиляции существуют и другие способы отвода тепла. Иммерсионное охлаждение подразумевает погружение оборудования в диэлектрическую жидкость, что полностью убирает шум и пыль. Промышленные кондиционеры эффективны в больших залах, но потребляют много электроэнергии. Открытые стеллажи обеспечивают лучший доступ к картам, в то время как закрытые боксы позволяют более точно управлять потоками воздуха. Переход с открытых стеллажей на закрытые боксы с принудительным выдувом позволил снизить уровень шума в жилом помещении на 15 дБ.
Ответы на популярные вопросы
Какой вентилятор лучше: осевой или центробежный?
Осевые подходят для простого перемещения воздуха, центробежные (канальные) лучше справляются с давлением в длинных воздуховодах.
Как рассчитать CFM для моей фермы?
Необходимо суммировать тепловыделение всех карт в BTU/ч и разделить на желаемую разницу температур между притоком и вытяжкой.
Нужно ли ставить фильтры на приток?
Да, это единственный способ предотвратить забивание радиаторов видеокарт пылью и ворсом.
Можно ли использовать бытовые вытяжки?
Они часто слишком слабы для майнинга и имеют низкий ресурс работы в режиме 24/7.
Как снизить шум от вентиляции?
Использование шумоизоляционной гофры, установка регуляторов оборотов и центробежных вентиляторов с низким уровнем дБ.
Что делать, если в комнате слишком влажно?
Установить гигростат и осушитель воздуха, чтобы избежать конденсата на металлических частях фермы.
Как автоматизировать управление вентиляторами?
С помощью контроллеров с датчиками температуры, которые увеличивают обороты при достижении определенного порога нагрева GPU.
