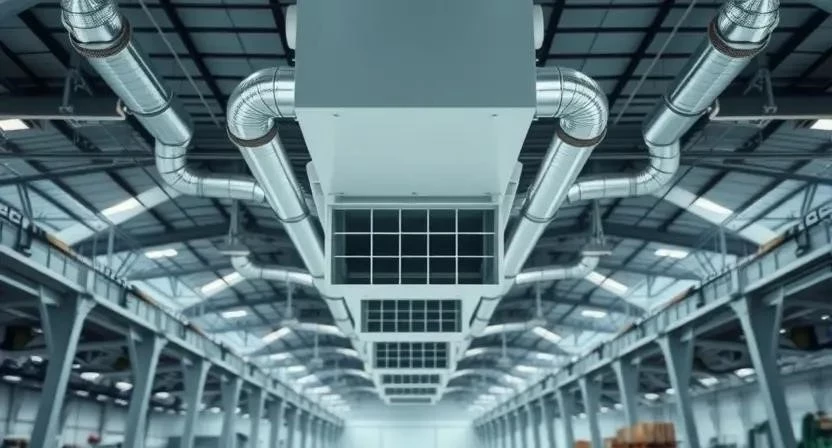

Организация и монтаж вентиляции в складских помещениях

Организация воздухообмена в складских зданиях напрямую влияет на сохранность товаров и здоровье персонала. Монтаж системы в среднем занимает от двух недель до двух месяцев, а стоимость реализации зависит от выбранного оборудования и площади объекта. Правильная вентиляция в складских помещениях позволяет избежать порчи продукции из-за сырости или перегрева. Системный подход к проектированию исключает простои в работе предприятия.

Особенности предварительного анализа склада

Первоначальный этап работ начинается с определения категории помещения: холодный, теплый или refrigerated (рефрижераторный). От этого зависит выбор оборудования и требования к теплоизоляции воздуховодов. Инженеры опираются на нормы СНиП и СанПиН, которые регламентируют минимальный объем свежего воздуха на одного сотрудника и квадратный метр площади. Особое внимание уделяется определению кратности воздухообмена — количеству раз в час, которое весь объем воздуха в помещении должен быть полностью заменен. Сроки выполнения всех подготовительных расчетов обычно составляют от 3 до 7 рабочих дней.

Необходимые материалы и оборудование

Для создания эффективной системы приточно-вытяжная вентиляция склада требует использования специализированных компонентов. Основной упор делается на износостойкость и производительность оборудования.

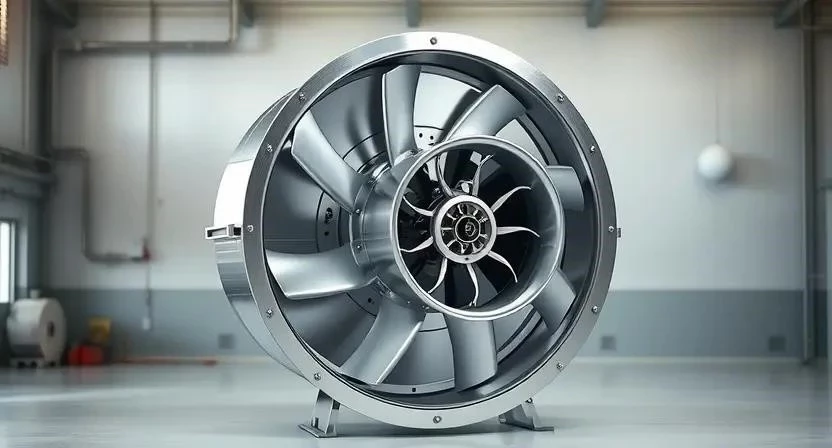

• Осевые или радиальные вентиляторы.
• Оцинкованные воздуховоды прямоугольного или круглого сечения.
• Фильтрующие элементы для очистки приточного воздуха.
• Монтажные подвесы и хомуты.
• Герметики для стыков и уплотнительные ленты.

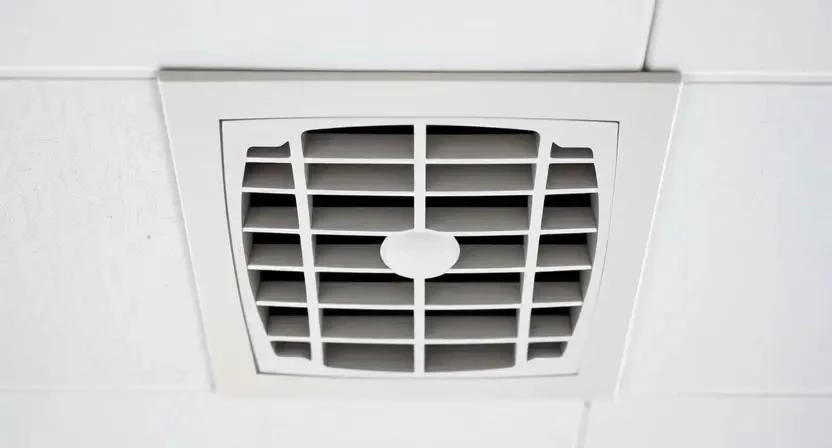

• Диффузоры и вентиляционные решетки.
• Обратные клапаны.
• Шумоглушители для снижения уровня децибел.

Расход материалов рассчитывается исходя из общей протяженности трасс и количества точек забора воздуха.

Инструменты для проведения работ

Монтажная бригада должна быть оснащена профессиональным инструментом для работы с металлом и бетоном. При наличии высоких потолков настоятельно рекомендуется аренда автовышки или специальных строительных лесов, так как работа с лестниц-стремянок в таких условиях небезопасна и медленна.

• Перфоратор для крепления подвесов.
• Шуруповерт с набором бит.
• Заклепочник для соединения секций воздуховодов.
• Строительный уровень и лазерный нивелир.
• Рулетка и измерительные приборы.
• Анемометр для проверки скорости потока воздуха.
• Ножницы по металлу.

Подготовка помещения к монтажу

Сначала производится полная очистка зон, где будут проходить трассы вентиляции. Важным этапом становится детальная разметка путей прохождения воздуховодов на потолке и стенах. Чтобы избежать порчи имущества, все стеллажи и товарные запасы накрываются защитной пленкой или временно перемещаются. Организуется беспрепятственный доступ к точкам вывода воздуха на улицу и местам установки агрегатов.

Работы по подготовке поверхностей

Процесс начинается с пробивки технологических отверстий в капитальных стенах и кровле здания. Все примыкания воздуховодов к внешним стенам тщательно герметизируются для исключения попадания влаги внутрь. Устанавливаются опорные конструкции и виброизоляционные подушки под вентиляторы. Завершается этап проверкой электросети: мощность кабелей и автоматические выключатели должны соответствовать нагрузке промышленного оборудования.

Технология монтажа вентиляции пошагово

Реализация проекта проходит через строго определенные этапы. Из моего опыта: однажды при монтаже в старом складе обнаружилось, что балки перекрытия смещены относительно чертежа, что потребовало оперативного пересчета схемы разводки воздуховодов прямо на объекте.

1. Расчет необходимого объема воздуха с учетом кратности и количества людей (4-8 часов).
2. Составление и утверждение схемы размещения приточных и вытяжных отверстий (4-6 часов).

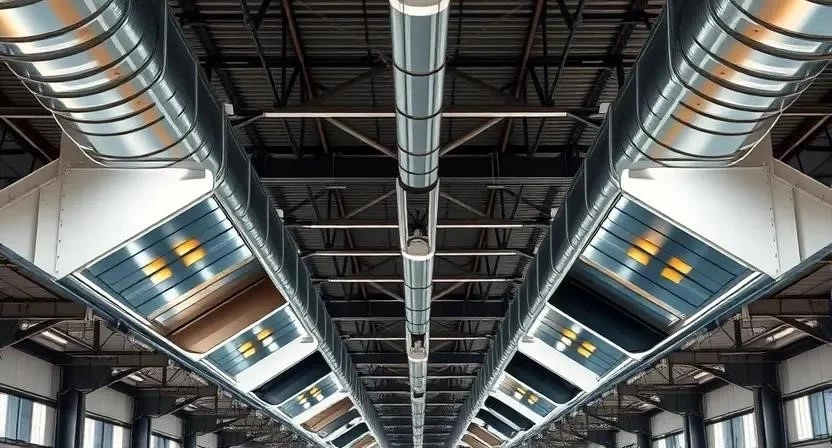

3. Монтаж основных магистральных воздуховодов с использованием подвесов (2-4 дня).
4. Установка вентиляционных агрегатов на фундаменты или кронштейны (1 день).
5. Подключение системы распределения: установка диффузоров и решеток (1-2 дня).
6. Электрический монтаж, подключение автоматики и датчиков давления (1-2 дня).
7. Герметизация всех стыков воздуховодов специальным герметиком (1 день).
8. Тестовый запуск системы и регулировка потоков воздуха (4-8 часов).
9. Проверка на отсутствие сквозняков в зонах хранения товаров (3-5 часов).
10. Финальная проверка системы на соответствие нормам пожарной безопасности (4 часа).

Важные технические нюансы

Температурный режим внутри и снаружи склада существенно влияет на работу системы. Пример из практики: в одном из проектов из-за отсутствия теплоизоляции на приточных трубах зимой образовался интенсивный конденсат, который капал на упакованный товар, что привело к необходимости переделки изоляции всей магистрали.

Для борьбы с конденсацией используют вспененный полиэтилен или минеральную вату. Высота потолков в складских помещениях часто приводит к расслоению воздуха, поэтому вытяжные отверстия располагают в самых верхних точках, а приток — ниже. Все оборудование должно быть совместимо по давлению и расходу воздуха, чтобы избежать перегрузки двигателей вентиляторов.

Распространенные ошибки при устройстве

Несоблюдение технических регламентов ведет к неэффективности системы или ее быстрому выходу из строя. Случай из опыта: установка бытового вентилятора в помещении площадью 200 м2 привела к тому, что двигатель сгорел через неделю из-за постоянной работы на пределе мощности.

1. Неправильный расчет кратности воздухообмена, что вызывает застой воздуха.
2. Отсутствие системы фильтрации, из-за чего пыль быстро забивает оборудование.
3. Игнорирование «мертвых зон», где воздух не циркулирует.
4. Использование бытовых приборов вместо промышленной вентиляции склада.
5. Неправильное расположение притока и вытяжки (слишком близко друг к другу).

Расчет стоимости реализации

Суммарные затраты складываются из стоимости оборудования, расходных материалов и оплаты труда специалистов. Самостоятельный монтаж позволяет сэкономить на работах, но лишает гарантии на оборудование и риск ошибок в расчетах возрастает.

Регламент обслуживания системы

После завершения монтажа необходимо придерживаться графика технического обслуживания. Очистка фильтров должна проводиться раз в месяц или чаще при высокой запыленности склада. Раз в квартал проверяется натяжение приводных ремней вентиляторов и целостность герметиков на стыках. В зимний период особое внимание уделяется проверке подогревателей приточного воздуха, чтобы избежать обмерзания системы. Замена расходных материалов (фильтров, прокладок) осуществляется согласно паспорту оборудования.

Сравнение вариантов вентиляции

Выбор метода организации воздухообмена зависит от бюджета и специфики хранимых товаров. Рекуператоры позволяют существенно экономить тепло, возвращая его в помещение при вытяжке отработанного воздуха.

Ответы на часто задаваемые вопросы

Как бороться с шумом от вентиляторов? Для этого устанавливаются шумоглушители в магистрали и виброопоры под сами агрегаты.

Насколько высоки затраты на электроэнергию? Расход зависит от мощности двигателей; использование частотных преобразователей позволяет снизить затраты на 20-30%.

Какие требования пожарной безопасности существуют? Обязательна установка противопожарных клапанов, которые перекрывают воздуховоды при задымлении.

Можно ли модернизировать старую систему? Да, путем замены осевых вентиляторов на более мощные или установки системы автоматизации.

Что выбрать: осевой или центробежный вентилятор? Осевые подходят для перемещения больших объемов воздуха при низком давлении, центробежные (радиальные) — для систем с длинными воздуховодами, где нужно преодолеть высокое сопротивление.
