Вентиляция для газового котла в частном доме: правила обустройства

Вентиляция для котла: её параметры и схема

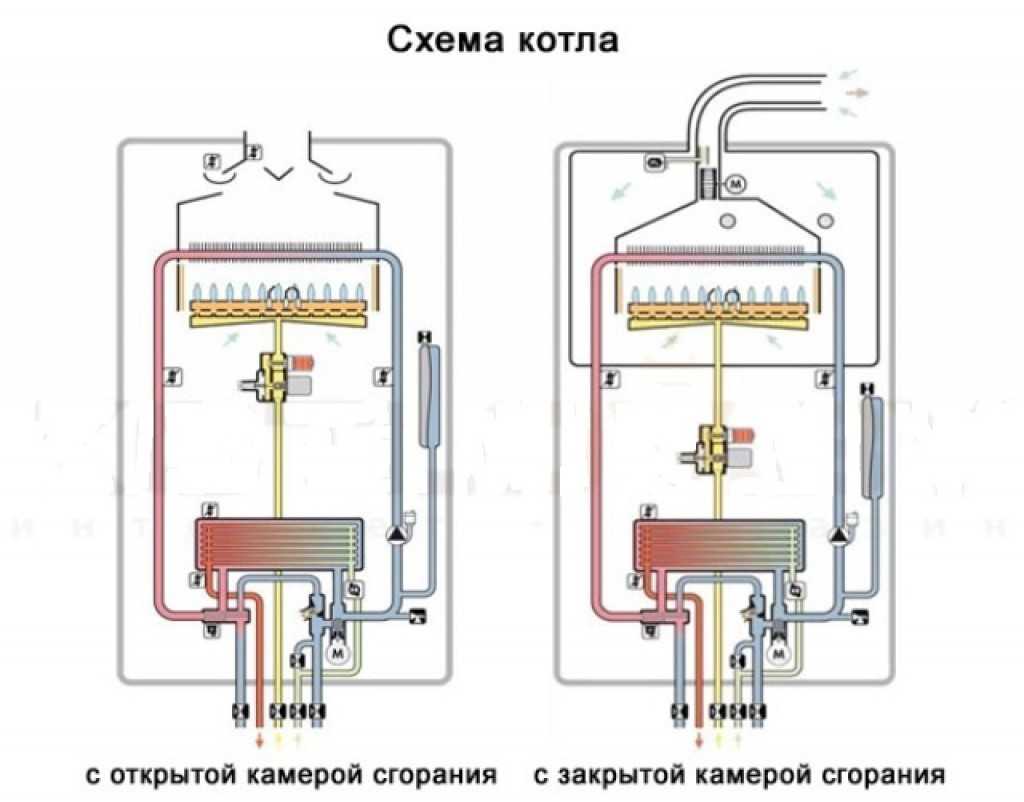

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
2. Вентиляционный канал должен быть герметичен.
3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
4. Система должна состоять из негорючих материалов.
5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

1. Пространство от горизонтальной трубы до потолка не менее 20 см.
2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

1. Оборудуется канал для выведения дыма.
2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

1. Выход горизонтально в стену.
2. Выход в стену с изгибом и подъёмом.
3. Вертикальный выход в потолок с изгибом.
4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

• газовый котёл;
• угловой коаксиальный отвод;
• коаксиальная труба;
• отводчик конденсата;
• фильтр;
• защитная решётка;
• горизонтальный и вертикальный наконечники;
• накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c

Устройство вентиляции

Зададимся вопросом, из каких элементов состоит вентиляция для отопительного котла, работающего на газе? Устройство вентиляционной системы для котла ─ трудозатратная и сложная работа и требует себе строгого соблюдения технологии выбранной схемы. Только правильно рассчитанная и смонтированная схема будет функционировать эффективно.

Приведем основные требования монтажа вентиляции для . Он проводится в таком порядке:

1. Прежде всего, собираются все элементы системы вентилирования.
2. В местах прохождения труб сквозь конструкцию здания оборудуются особые пропускные элементы, чтобы избежать повреждений.
3. Монтируется теплоизоляция. Ее присутствие обязательно в местах стыков дымоходов с горючим материалом конструкций дома.

Вентиляция для газового котла в частном доме состоит из достаточно большого количества элементов. Перечислим основные:

• Переходник, соединяющий дымоходную трубу с выходным патрубком отопительного котла;
• Штуцер тройника с ревизией, помогающий удалению конденсата;
• Хомут крепежный для стен;
• Проходной патрубок;
• Канальные трубы (телескопические);
• Отводы, устанавливаемые неподалеку от начала дымохода в целях предотвращения снижения тяги;
• Наконечник конической формы, используемый в дымоходе для газового котла.

Отопительным газовым оборудованием любой марки и конструкции невозможно пользоваться без достаточного воздухообмена. Поэтому вентиляция для газового котла в частном доме чрезвычайно важна. Здесь небрежности, русскому «авось» нет места! Речь идет о здоровье и жизни человека. Несоблюдение правильного подбора схемы вентилирования, ее установки, может повлечь за собой проникновение, как газового топлива, так и угарного газа в жилые помещения. У газа нет цвета и запаха, хотя он смертельно опасен для всех живых организмов

Более того, его переизбыток может привести к пожару и взрыву! Газовой котельной постоянно нужно особенное внимание и уход

Самым подходящим и безопасным вариантом считается турбированный котёл с двухконтурным коаксиальным выводом наружу в любом исполнении (напольный, настенный и т.д.). В таком воздух извне забирается и дополнительно прогревается по внешнему радиусу, так как одновременно по внутреннему радиусу из котла идет выхлоп.

Специалисты рекомендуют комбинировать естественную и принудительную вентиляцию, что при отключении электропитания даст возможность частично заменить работу принудительной системы. Также электропитание не потребуется, если вентиляторы будут переключаться на энергию, вырабатываемую ветряком на крыше.

Комментариев:

• Основные типы вентиляции в частном доме и их особенности
• Как проверить вентиляцию газового котла в частном доме?
• Выбор вентиляционной системы для частного дома
• Обустройство приточной вентиляции в частном доме с газовым котлом

В настоящее время очень много владельцев жилых домов используют газовые котлы для обогрева. Это позволяет не только создать комфортную и уютную атмосферу в доме, но и помогает сэкономить средства. Однако необходимо помнить, что при использовании данного способа отопления необходима вентиляция в частном доме для газового котла.

Значение вентиляционных систем невозможно переоценить. При отсутствии необходимой вентиляции в домах, где используется природный газ для отопления и приготовления пищи, у жильцов могут возникнуть нарушение здоровья и самочувствия.
Это происходит из-за того, что во время сгорания газа в воздух поступают продукты горения и водяной пар, а недостаточный отвод продуктов горения приводит к недостаточному отводу влаги. Повышенный уровень влажности приводит к появлению плесени, которая также негативно влияет на микроклимат дома и здоровье жильцов. Особенно опасна плесень и продукты сгорания газа для пожилых людей и лиц, которые страдают легочными заболеваниями. Плохая вентиляция негативно влияет на состояние кожи, возникает состояние повышенной утомляемости, сонливости и головные боли.

Для определения санитарно-гигиенической нормы учитывают вместимость дома, количество проживающих людей и вид их деятельности. При недостаточном воздухообмене воздух становится тяжелым и возникает желание открыть окна для проветривания. Из-за этого температура воздуха внутри дома начинает падать и возрастают требования к расходу тепла, которое необходимо для отопления. Из этого следует сделать вывод, что воздухообмен влияет не только на санитарно-гигиеническое состояние дома, но и на энергетические затраты. В старых домах соотношение количества тепла, которое необходимо для вентиляции, с общими затратами на обогрев, составляет около 15%. В новых домах это соотношение значительно выше.

Как определить проблему?

Поскольку котел может гаснуть по причине всевозможных неисправностей, понять, что причиной стал именно ветер можно по таким признакам:

Прекращение работы котла только в сильный ветер, а в остальные дни работает он исправно.

• Колебание пламени горелки в сторону выхода, изменение его высоты при наличии сильного ветра на улице. В норме внешние факторы на работу котла и горелки в частности не влияют априори.
• Выраженный свистящий звук в камере сгорания, который меняет свою интенсивность и выраженность при различных порывах ветра и полностью исчезает в спокойную безветренную погоду.

Мнение эксперта
Филимонов Сергей Винокурович
Мастер по ремонту отопительного оборудования

Рекомендую также отследить и такой параметр как давление газа в системе. Если котел выставлен на минимальные показатели, то он более подвержен задуванию ветром, чем котел, выставленный на средние значения. Часто проблема решается элементарно, добавив мощности в системе отопления. Если это не помогает, то нужно рассматривать ситуацию со всех возможных сторон.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

• мощность котла,
• размер помещения,
• особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
Для точности к 81 м³ надо прибавить 40%

В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Принцип работы

Принцип работы канальной приточной вентиляции Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Подключаемся к системе отопления

Когда установка твердотопливного агрегата и монтаж дымохода завершены, переходите к обвязке котла. Здесь действует главное правило: в работающий теплогенератор (особенно с чугунным теплообменником) не должна попадать холодная вода. Тогда на стенках топливника от перепада температур образуется конденсат, превращающийся в вязкую корку после перемешивания с сажей.

Выделение конденсата при работе твердотопливного котла сводится к минимуму с помощью типовой схемы обвязки с байпасом и трехходовым клапаном, настроенным на фиксированную температуру теплоносителя 50 или 55 °С. Вода циркулирует по малому кругу до тех пор, пока не нагреется до указанной температуры, потом клапан начинает подмес холодной воды из системы отопления.

Все тонкости подключения котла на твердом топливе изложены в отдельной публикации. Там же приведены схемы обвязки отопителя с буферной емкостью и параллельными источниками тепла – газовым и электрическим.

Ваша задача – установить запорную арматуру, расширительный бак для закрытой системы отопления и циркуляционный насос в соответствии со схемами, заполнить трубопроводную сеть и создать в ней давление около 1 Бар. Дальше – пробная растопка и проверка работоспособности. Полный комплекс работ по монтажу котла на дровах отражен в очередном видео:

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O — это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H — высота помещения, L — длина помещения, S — ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Монтаж

Установка котла на деревянный пол возможна своими руками без помощи специалиста. Для проведения работ нет необходимости получать специальное разрешение у соответствующих органов. Нужно подготовить специальное, хорошо вентилированное топочное помещение. Его оборудуют согласно требованиям по пожарной безопасности.

Существует ряд требований относительно устройства топки:

• в помещении необходимо установить окно для проветривания;
• установка инженерных коммуникаций (вентиляция, система водоснабжения, канализация).

Площадь остекления зависит от объёма помещения: не менее 0,03 м2 на каждый 1 м3 объёма топочной.

Фундамент

Особенное внимание необходимо обратить на фундамент для котла в бревенчатом доме. При установке напольного агрегата с мощностью до 50 кВт в качестве основания можно использовать цементно-песчаную стяжку, но при монтаже более мощных установок этого будет недостаточно

Понадобится отдельный бетонный фундамент, который будет выступать на 25–30 см от габаритов котельной установки.

При монтаже агрегата предъявляются определённые требования относительно материала пола. Оборудование нельзя устанавливать на горючее деревянное основание. Если нет возможности залить бетонный фундамент, то котёл в брусовом доме устанавливают на подиум из огнеупорного кирпича, листа металла или асбеста. Основание должно выступать от габаритов котла минимум на 15 см с каждой стороны и на 20 см в части топки.

Вентиляция

Повысить эффективность котельной установки, обеспечить нужный уровень горения топлива позволяет правильное устройство приточной вентиляции. Параметры инженерной коммуникации рассчитывают по размерам топочной и мощности установленного оборудования.

Для нормальной работы небольшого котла с мощностью до 35 кВт достаточно пробить небольшое отверстие с сечением 30 × 30 см на противоположной от котла стене в нижнем уровне для обеспечения потоками свежего воздуха. Оборудуют и вытяжное отверстие с сечением 40 × 40 см на расстоянии 30 см от уровня потолка в противоположной части комнаты.

Дымоход

Любое отопительное оборудование, в котором происходит сжигание топлива, должно оснащаться дымоходом. Местоположение этого канала указывается на этапе составления проекта здания. Если дымоход не предусмотрен проектной документацией, его делают самостоятельно из кирпича или специального материала.

Современным вариантом дымохода считаются утеплённые сэндвич-модули, которые выполнены из нержавеющей стали и утеплителя (минеральной ваты). Шахту для отвода отработанных газов собирают из деталей необходимого диаметра. Стандартная высота составляющих 1 м. Существуют определённые требования к дымоходу твердотопливного котла:

• постоянное сечение на всей протяженности трубы;
• диаметр шахты для бытовых моделей в пределах 15–20 см;
• отсутствие наклонов или изгибов;
• запрещено стыкование сэндвич-модулей в пределах плиты перекрытия.

При необходимости можно сместить дымоход, но не более чем на 1 м от стандартного положения. Чтобы предотвратить возможность возгорания кровельных материалов или других строительных конструкций, дымоходы оборудуют искроуловителями.

Подключение агрегата к системе отопления

После установки котла, подготовки вентиляционной системы и устройства дымохода приступают к обвязке отопительного агрегата

Необходимо соблюдать одно важное правило: на теплообменник работающей установки ни в коем случае не должна попадать холодная вода. Через перепад температур на стенках камеры сгорания образуется конденсат, на который оседает сажа и превращается в вязкие устойчивые скопления

Липкий налёт плохо счищается и снижает КПД установленного оборудования.

Уменьшить выделение конденсата помогает стандартная обвязка с трехходовым клапаном и байпасом. Схему настраивают на температуру теплоносителя в пределах +50–55 °С. В результате нагревания вода перемещается по контуру отопительной системы, пока не прогреется до указанных параметров. После этого включается трехходовой клапан, который подмешивает остывшую жидкость с обратки системы отопления.

Во время проведения обвязки твердотопливного котла необходимо отталкиваться от требований производителя, которые изложены в инструкции к конкретной модели агрегата

Важно правильно подсоединить горелку к блоку управления. В европейских моделях отопительного оборудования часто присутствует система противопожарной защиты

Механизм подключается к центральному водопроводу.

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

• отделку стен должна быть выполнена из огнестойкого материала,
• площадь помещения — от 4 м²,
• минимальная высота потолка — 2,2 м,
• общая площадь окон — от 3 см² на 1 м² помещения,
• расстояние от котла до стены минимум 10 см,
• окна должны быть оснащены форточками или фрамугами для свободного проветривания.

Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
3. Количество колен в дымоходе — не более трех.
4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

Испытание вентиляционной системы

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Основные причины ухудшения тяги в системе вентиляции

Среди таковых следует отметить:

• возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
• те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
• снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
• появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания.

Анатолий Рыцев / Мастер — универсал, автор сайта

Мастер — универсал. Занимается внутренними и фасадными отделочными работами всех видов: малярка, штукатурка, оклейка обоев, все виды плиточных работ, а также строительством загородных домов и растениеводством.

Источник

Как сделать вентиляцию в котельной частного дома

Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.

Рекомендуем несколько полезных статей:

• Как сделать вентиляцию в бане своими руками;
• Создание грамотной вентиляции в подвале частного дома;
• Вентиляция в гараже своими руками.

Схема и расчет

Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.

Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:

К=(6-2,4)*0,25+3=3,95

Рассчитаем эффективный воздухообмен по формуле:

W=K*V

Где:

W – воздухообмен, м³/час;

К – кратность;

V – объем пристройки.

Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.

Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.

Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.

Материалы и инструменты

Приточный клапан

Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.

Дополнительные материалы:

• Защитные гильзы для перекрытий.
• Крепление – саморезы, монтажные хомуты.
• Монтажная пена для герметизации пустот между гильзами и перекрытиями.

Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.

Монтаж

Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.

Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.

Дальнейшие действия по организации системы своими руками.

1. Очистить проемы от пыли и грязи.
2. Установить проходные гильзы.
3. Выполнить монтаж труб.
4. Закрепить вертикальную часть, проверить надежность крепления.
5. Установить вентилятор, подключить его к электросети.

Для проверки нужно закрыть окна и дверь, включить отопление на 1-3 часа. В твердотопливных моделях должна появиться тяга, в используемых газ не срабатывает защита из-за дефицита кислорода в смеси. К выходному отверстию можно приложить плоский лист бумаги. Он должен оставаться на месте.

Искусственная вентиляция

Она оптимально подходит для домов с солидной площадью. Её основа – механическая тяга. Работа выстраивается благодаря специальным вентиляторам, они должны соответствовать параметрам канала.

Система выстраивается только после скрупулёзных расчётов. Вычисляется объём воздуха, заменяемый в помещение в течение одного часа. Самый простой способ таков:

• умножается длина помещения на его ширину и высоту потолков,
• полученный результат умножается на 3 (это необходимый показатель воздухообмена).

На основе этих данных подбирается диаметр трубы и вытяжки (он идентичен).

В систему устанавливаются круглые трубы, в которые максимум 3 изгиба. Для получения тяги применяется вытяжной вентилятор. Необходимый резерв его мощности – 30%. При выборе оптимальной модификации основываются число изгибов в вентканалах, их сечении и длине.

Устройство запускается автоматически синхронно с включением котла. Так существенно увеличивается КПД вентиляции.
