Обеспечение притока свежего воздуха в жилом помещении требует точного соблюдения технических регламентов. Средняя сложность таких работ оценивается как умеренная, а время реализации проекта обычно занимает от 2 до 3 суток. Качественный монтаж приточной установки в квартире позволяет создать здоровый микроклимат и избавиться от духоты. Процесс включает несколько критических этапов от подготовки до финального запуска системы.
Особенности подготовки к работам
Перед началом действий необходимо оценить уровень сложности предстоящих задач. Требуются базовые навыки в области электромонтажа и общестроительных работ, так как потребуется подключение оборудования к сети и работа с несущими стенами. Сроки проведения работ зависят от площади квартиры и сложности трассировки воздуховодов, однако оптимально планировать процесс на выходные дни, чтобы минимизировать бытовые неудобства.
Перечень необходимых материалов

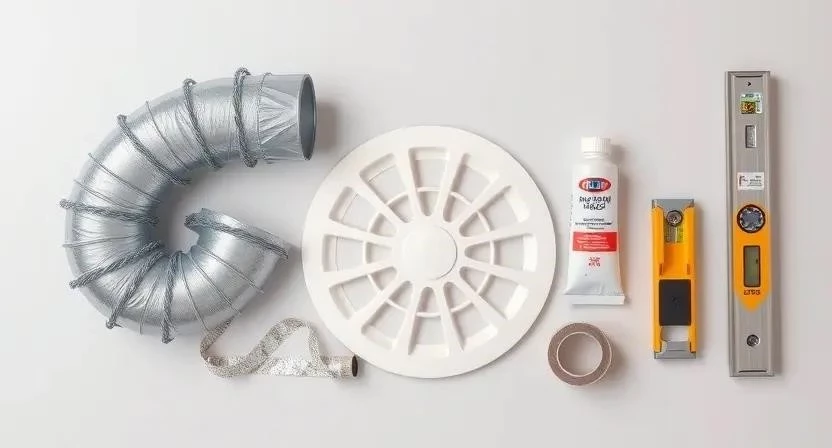

Для реализации системы вентиляции потребуется определенный набор комплектующих. Важно закупать материалы с небольшим запасом, чтобы избежать остановки работ из-за нехватки одного элемента.
- Воздуховоды (оцинкованные или пластиковые трубы)
- Фильтрующие кассеты для очистки воздуха
- Монтажные хомуты и крепления
- Специальный герметик для вентиляции
- Диффузоры для распределения воздуха
- Шумоглушители для снижения уровня шума
- Теплоизоляционные материалы
- Электрический кабель соответствующего сечения
Расход материалов рассчитывается исходя из общей длины трассы и количества помещений. Приобретать оборудование рекомендуется в специализированных магазинах климатической техники для получения гарантии.
| Материал | Расход на м2/пог.м | Ориентировочная цена | |
|---|---|---|---|
| Воздуховод 100мм | 1 пог.м | 450 руб. | 4500 руб. |
| Герметик | 1 туба на 10 стыков | 600 руб. | 1200 руб. |
| Шумоглушитель | 1 шт на ветку | 2500 руб. | 2500 руб. |
| Диффузор | 1 шт на комнату | 1200 руб. | 3600 руб. |
| Крепежи/хомуты | 5 шт на пог.м | 50 руб. | 1125 руб. |
Инструментарий для монтажа
Правильный подбор инструментов ускоряет процесс и гарантирует точность установки. Некоторые дорогостоящие позиции, такие как алмазная коронка, выгоднее взять в аренду на несколько дней.
- Перфоратор — для создания отверстий в бетоне
- Алмазная коронка — для аккуратного бурения сквозного отверстия в стене
- Шуруповерт — для фиксации креплений и сборки узлов
- Строительный уровень — для соблюдения горизонтали и уклона труб
- Строительный пылесос — для удаления бетонной крошки и пыли
- Рулетка и маркер — для точной разметки трассы
- Набор отверток и пассатижей — для электрического подключения
| Инструмент | Назначение | Статус | Цена (аренда/покупка) |
|---|---|---|---|
| Перфоратор | Сверление отверстий | Обязательно | 3500 руб. |
| Алмазная коронка | Сквозной проход в стене | Обязательно | 800 руб./сут |
| Шуруповерт | Монтаж крепежа | Обязательно | 2800 руб. |
| Уровень | Выравнивание системы | Обязательно | 700 руб. |
| Пылесос | Очистка помещения | Желательно | 600 руб./сут |
Организация пространства в помещении
Свободное место под трассой воздуховодов обеспечивается путем перемещения мебели и крупной техники. Все поверхности, включая пол и оставшуюся мебель, закрываются плотной защитной пленкой для предотвращения загрязнения строительной пылью. Отдельное внимание уделяется организации выноса мусора, чтобы бетонные обломки после бурения не загромождали проходы.
Подготовка рабочих поверхностей
Зоны монтажа очищаются от пыли и старых покрытий. Разметка отверстий выполняется с учетом толщины стен и расположения коммуникаций. Места установки основного оборудования выравниваются, при необходимости используется грунтовка для лучшего сцепления с отделочными материалами. Проверка готовности поверхности включает контроль отсутствия трещин в местах крепления тяжелых блоков.
Технология установки приточной установки
Процесс монтажа выполняется строго последовательно. Каждый этап требует контроля качества перед переходом к следующему.
- Разметка (1 час). Нанесение линий прохождения воздуховодов и точек крепления диффузоров.
- Бурение отверстия в стене (2-4 часа). Использование алмазной коронки для создания основного приточного канала. Однажды при монтаже воздуховода в узком коридоре я столкнулся с тем, что стандартный угол поворота не проходил по габаритам, поэтому пришлось использовать гибкие вставки.

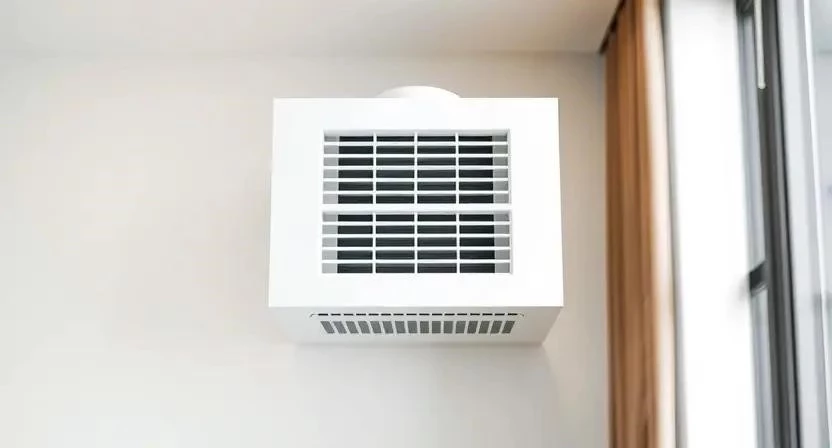

- Установка приточного блока (2 часа). Фиксация основного модуля на стене с использованием виброгасящих прокладок. При установке блока в нишу я заметил, что оставить зазор в 5 см для обслуживания значительно упрощает замену фильтров в будущем.

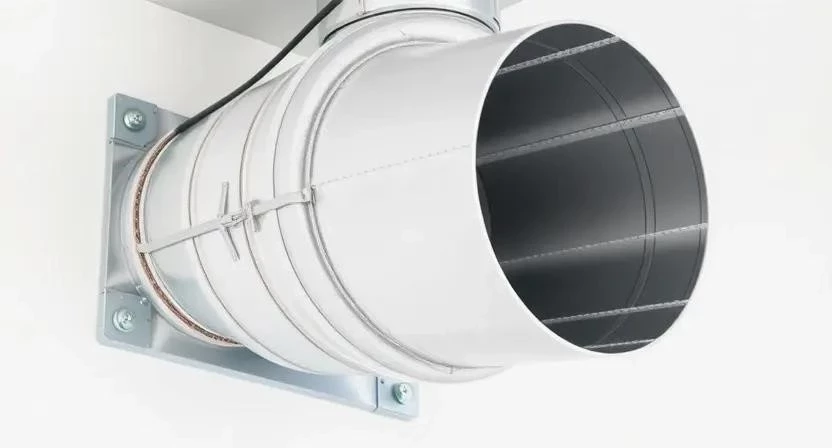

- Монтаж воздуховодов (3-5 часов). Сборка системы труб и их фиксация к потолку или стенам.
- Установка шумоглушителя (1 час). Монтаж элемента сразу после вентилятора для минимизации шума в комнатах.
- Подключение фильтров (1 час). Вставка фильтрующих кассет в предусмотренные пазы блока.

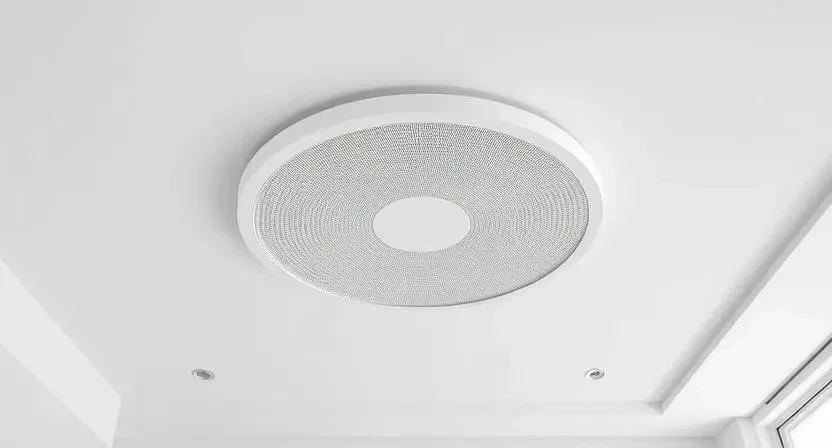

- Монтаж диффузоров (2 часа). Установка распределителей воздуха в конечных точках трассы.
- Электрическое подключение (3 часа). Подвод питания к установке и подключение панели управления.
- Герметизация швов (2 часа). Обработка всех стыков герметиком или алюминиевым скотчем. В одном из проектов отсутствие тщательной герметизации стыков привело к свисту воздуха, что исправилось только после полной переклейки ленты.
- Тестирование системы (1 час). Проверка работы вентилятора на разных скоростях и замер потока воздуха.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и бурение | 3-5 часов | Высокий уровень шума и пыли |
| Монтаж оборудования | 5-7 часов | Требуется работа на высоте (стремянка) |
| Сборка трассы | 4-6 часов | Соблюдение уклонов и герметичность |
| Электрика и запуск | 4 часа | Проверка заземления и фазировки |
| Финишная отделка | 2 часа | Заделка отверстий монтажной пеной |
Технические нюансы монтажа
Температура и влажность в помещении должны быть в пределах нормы, так как избыточная влажность может замедлить процесс полимеризации герметика. Время высыхания монтажной пены и герметиков составляет от 12 до 24 часов, в этот период нельзя подвергать узлы механическим нагрузкам. Особое внимание уделяется совместимости материалов: пластиковые воздуховоды не должны соприкасаться с горячими трубами отопления без теплоизоляции.
Типичные ошибки при установке
Несоблюдение технических правил приводит к снижению эффективности системы или появлению лишнего шума.
- Выбор слишком малого диаметра труб, что увеличивает сопротивление воздуха и нагрузку на вентилятор.
- Неправильное расположение диффузоров (напротив кровати или рабочего стола), создающее сквозняки.
- Отказ от установки шумоглушителей, из-за чего гул оборудования слышен во всей квартире.
- Отсутствие герметизации стыков, приводящее к потере до 30% приточного воздуха.
- Недостаточная фиксация труб, вызывающая вибрацию стен при работе системы.
Расчет стоимости реализации
Затраты складываются из стоимости оборудования, расходных материалов и оплаты труда. Самостоятельный монтаж позволяет существенно сэкономить, но требует наличия собственного инструмента.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница (экономия) |
|---|---|---|---|
| Оборудование и блок | 25 000 | 25 000 | 0 |
| Расходные материалы | 7 000 | 8 500 | 1 500 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Аренда инструмента | 2 000 | 0 | -2 000 |
| 34 000 | 48 500 | 14 500 |
Эксплуатация и уход за системой
Полноценная эксплуатация начинается после полного высыхания всех герметиков и проведения тестового прогона. График замены фильтров зависит от интенсивности загрязнения воздуха, обычно это происходит раз в 3-6 месяцев. Раз в год рекомендуется проводить визуальный осмотр воздуховодов на предмет скопления пыли. Срок службы качественной приточной установки при правильном уходе составляет 10-15 лет.
Альтернативные способы вентиляции
Существуют и другие методы организации притока воздуха, которые могут быть проще в установке. Бризеры представляют собой компактные устройства, монтируемые в стену без прокладки труб. Приточные клапаны являются самым бюджетным вариантом, но не имеют фильтрации и подогрева. Оконные системы вентиляции не требуют вмешательства в стены, однако часто проигрывают в эффективности и уровне шума.
Ответы на часто задаваемые вопросы
Откуда берется шум при работе? Обычно это результат вибрации труб или отсутствие шумоглушителя. Решается установкой виброизоляторов.
Возможен ли конденсат на трубах? Да, при большой разнице температур. Для предотвращения этого воздуховоды обязательно оборачивают теплоизоляцией.
Влияет ли приточка на отопление? При отсутствии подогрева зимой холодный воздух может снизить температуру в комнате. Рекомендуется использовать установки с ТЭНом.
Нужно ли согласование с ТСЖ? Бурение отверстий в несущих стенах может потребовать согласования, так как это затрагивает общую конструкцию здания.
Сколько электроэнергии потребляет система? В среднем от 30 до 100 Вт в час, что сопоставимо с работой одной лампочки.
Можно ли установить систему в старом фонде? Да, но требуется тщательная проверка состояния стен перед бурением.
Как часто нужно чистить диффузоры? Внешняя очистка решеток от пыли рекомендуется раз в месяц.
