Монтаж кухонной вытяжки с выводом в вентиляционную шахту позволяет эффективно удалять запахи и жир из помещения. Среднее время выполнения таких работ составляет от 4 до 8 часов, а стоимость базовых комплектующих начинается от 3000 рублей. Чтобы понять, как установить вытяжку в вентиляционную шахту: монтаж своими руками, необходимо учитывать технические особенности дома. Правильный подход гарантирует долговечность системы.
Предварительный анализ системы
Перед началом работ требуется оценить состояние вентиляционной шахты. Проверка тяги осуществляется с помощью обычного листа бумаги, который должен прилипнуть к решетке при выключенном оборудовании. Для выполнения задачи потребуются базовые навыки работы с электроинструментом и понимание принципов электромонтажа. Весь процесс занимает один рабочий день, при условии наличия всех материалов.
Перечень требуемых комплектующих
Для обеспечения герметичности и правильного потока воздуха подбираются следующие элементы:
- Воздуховод (гофра) из алюминия или пластика.
- Переходники с одного диаметра на другой.
- Обратный клапан для предотвращения запахов из соседних квартир.
- Силиконовый герметик для стыков.
- Дюбели-гвозди подходящего размера.
- Саморезы по металлу и бетону.
- Алюминиевый скотч для герметизации.
- Металлические хомуты для фиксации труб.
| Материал | Расход на трассу 3м | Расход на м2 (прим.) | Цена за ед. | |
|---|---|---|---|---|
| Гофра алюминиевая (125мм) | 3 метра | — | 250 руб/м | 750 руб |
| Переходник пластиковый | 1 шт | — | 400 руб/шт | 400 руб |
| Обратный клапан | 1 шт | — | 600 руб/шт | 600 руб |
| Силиконовый герметик | 1 туба | — | 350 руб/шт | 350 руб |
| Алюминиевый скотч | 1 рулон | — | 300 руб/шт | 300 руб |
| Хомуты стальные | 4 шт | — | 50 руб/шт | 200 руб |
| Крепежный набор | 1 компл. | — | 200 руб/шт | 200 руб |
| Вентиляционная решетка | 1 шт | — | 500 руб/шт | 500 руб |

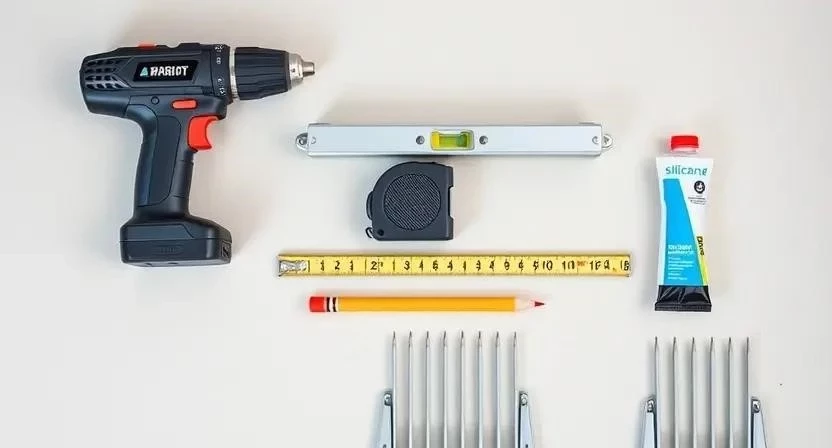

Инструментарий для проведения работ
Правильный подбор инструментов ускоряет процесс и повышает качество монтажа. Основной набор включает оборудование для сверления и замера.
- Перфоратор — для создания отверстий в бетонной шахте и стенах.
- Шуруповерт — для фиксации корпуса и кронштейнов.
- Строительный уровень — контроль горизонтали и вертикали.
- Рулетка — точный замер длины воздуховода.
- Карандаш — разметка точек крепления.
- Плоскогубцы — затяжка хомутов.
- Нож строительный — нарезка гофры и скотча.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Перфоратор | Сверление бетона | Обязательно | 4500 руб |
| Шуруповерт | Монтаж саморезов | Обязательно | 3000 руб |
| Уровень | Выравнивание | Обязательно | 600 руб |
| Рулетка | Замеры | Обязательно | 300 руб |
| Строительный нож | Резка материалов | Обязательно | 200 руб |
| Плоскогубцы | Зажим хомутов | Желательно | 400 руб |
| Карандаш | Разметка | Обязательно | 20 руб |
Организация рабочего пространства
Зона монтажа должна быть полностью очищена от лишних предметов. Мебель и пол застилаются плотной полиэтиленовой пленкой для защиты от бетонной пыли и остатков герметика. Освещение организуется таким образом, чтобы рабочая область у потолка была максимально освещена.
Разметка и подготовка стен
Сначала определяются точки крепления корпуса вытяжки согласно инструкции производителя. С помощью уровня выверяется строгая горизонталь, чтобы избежать перекоса устройства. После этого размечается центр отверстия в вентиляционной шахте. Стена в местах примыкания очищается от пыли и жира, что обеспечивает лучшую адгезию герметика.
Технология монтажа по этапам
Процесс установки требует последовательного выполнения действий для соблюдения герметичности системы. В одном из проектов я столкнулся с тем, что диаметр шахты оказался меньше стандартного, поэтому пришлось использовать два переходника, что увеличило время монтажа на два часа.
- Подготовка отверстия в шахте. Сверлится отверстие под диаметр трубы. Важно использовать перфоратор с подходящим буром. (30-60 мин)
- Монтаж опорного кронштейна. Устанавливается профиль или крепления для корпуса. При разметке опорного профиля я дважды перепроверил уровень, что позволило избежать перекоса корпуса вытяжки при финальной затяжке болтов. (40-60 мин)

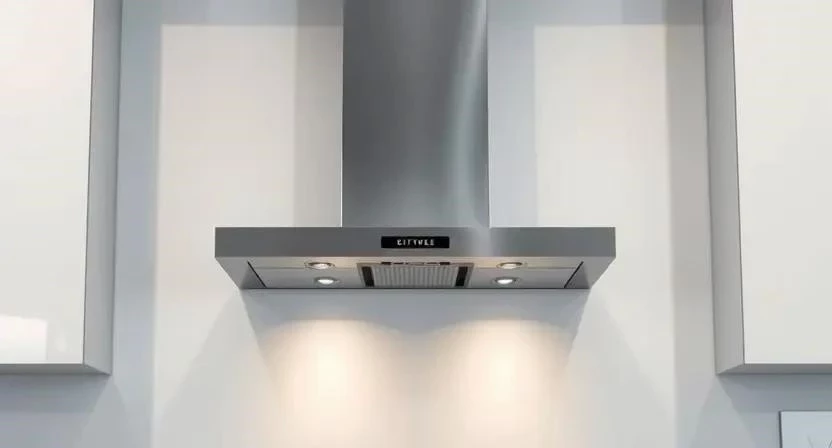

- Установка корпуса вытяжки. Прибор фиксируется на кронштейнах и проверяется на устойчивость. (60 мин)
- Подбор и нарезка воздуховода. Гофра подрезается по размеру с учетом небольшого запаса для изгибов. (20-30 мин)

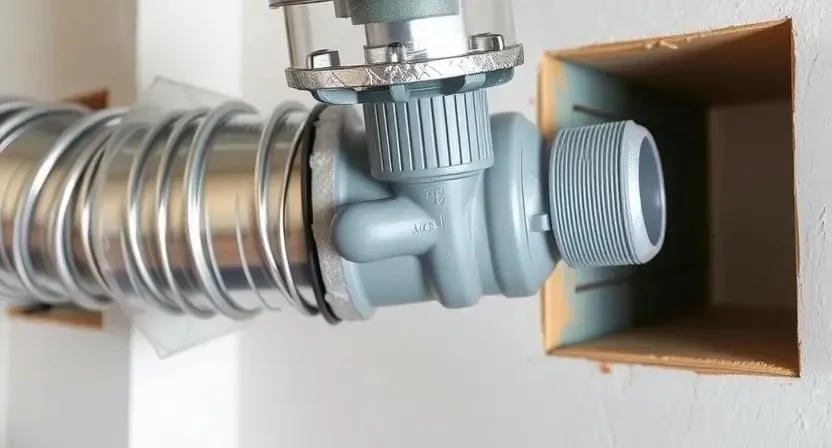

- Установка обратного клапана. Клапан вставляется в начало или конец трассы для защиты от посторонних запахов. (15-20 мин)

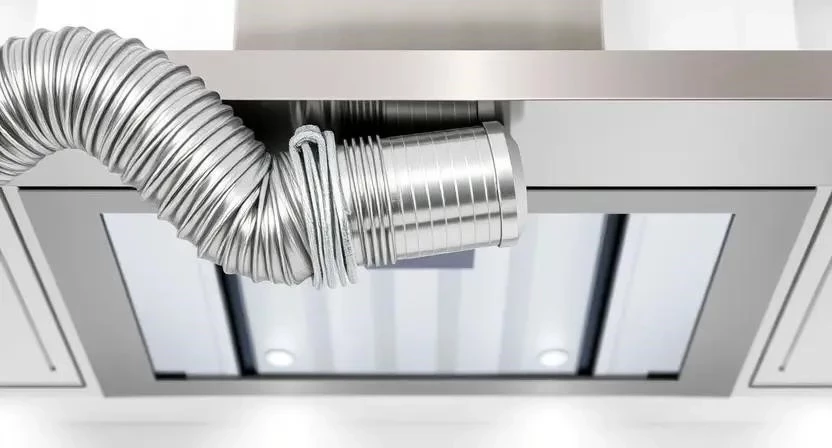

- Соединение вытяжки с воздуховодом. Труба надевается на выходной патрубок устройства. (20 мин)
- Подвод трубы к вентиляционному отверстию. Воздуховод аккуратно направляется в шахту без резких изломов. (30-40 мин)
- Герметизация стыков. Все соединения фиксируются хомутами и обматываются алюминиевым скотчем. Практика показала, что использование алюминиевого скотча в дополнение к хомутам полностью исключает свист воздуха в стыках. (40-60 мин)
- Подключение к электросети. Вытяжка подключается к розетке или встраивается в электропроводку. (30 мин)
- Тестирование тяги. Включается максимальный режим, проверяется отсутствие утечек воздуха в стыках. (20 мин)
| Этап работы | Время (мин) | Особенности |
|---|---|---|
| Сверление шахты | 45 | Использовать пылесборник |
| Крепление корпуса | 60 | Контроль уровня |
| Монтаж гофры | 30 | Минимизация изгибов |
| Установка клапана | 20 | Соблюдение направления потока |
| Герметизация | 50 | Тщательная обмотка скотчем |
| Электромонтаж | 30 | Проверка заземления |
| Финальный тест | 20 | Проверка на шум и вибрацию |
| Уборка | 30 | Удаление остатков пленки |
| Затирка швов | 40 | Использование силикона |
| Просушка | 1440 | Полное застывание герметика (24ч) |
Соблюдение мер безопасности обязательно: используйте защитные очки при сверлении бетона и перчатки при работе с металлическими краями гофры. Температура в помещении при использовании силикона должна быть не ниже +5°C.
Технические особенности эксплуатации
Мощность вытяжки напрямую зависит от длины и конфигурации воздуховода. Каждый резкий поворот трубы на 90 градусов снижает эффективность работы двигателя. Рекомендуется использовать трубы с диаметром, соответствующим выходу вытяжки, чтобы избежать турбулентности воздуха. Температурный режим в шахте должен быть стабильным, чтобы исключить образование конденсата.
Типичные промахи при установке
Ошибки в монтаже могут привести к снижению тяги или появлению посторонних шумов:
- Игнорирование установки обратного клапана, из-за чего в кухню попадают запахи из других квартир.
- Использование слишком узких труб, что создает избыточное сопротивление и перегревает мотор.
- Плохая герметизация стыков, приводящая к утечке воздуха в пространство за потолком.
- Слишком большая длина трассы с множеством изгибов, что резко снижает мощность всасывания.
- Неправильный выбор высоты установки, что делает вытяжку неэффективной или неудобной в использовании.
Финансовые расчеты
Стоимость реализации проекта зависит от выбора материалов и способа монтажа. Самостоятельная установка позволяет существенно сэкономить на оплате услуг специалиста.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и расходники | 3500 | 3500 | 0 |
| Работа по монтажу | 0 | 5000 | 5000 |
| Сверление отверстий | 0 | 1500 | 1500 |
| Электроподключение | 0 | 1000 | 1000 |
| 3500 | 11000 | 7500 |
Регламент обслуживания системы
После завершения монтажа необходимо следить за чистотой жировых фильтров, промывая их раз в месяц. Раз в полгода рекомендуется проверять состояние обратного клапана на предмет засорения. Состояние самого воздуховода проверяется раз в год на предмет скопления жирового налета, который может стать причиной пожароопасности.
Сравнение методов очистки воздуха
Ответы на популярные вопросы
Законно ли делать врезку в общедомовую вентиляцию?
Врезка в основной канал разрешена, если она не перекрывает поток воздуха другим жильцам и не меняет конструкцию шахты. Полная перепланировка вентиляции требует согласования.
Какой диаметр гофры выбрать?
Диаметр должен строго соответствовать выходному отверстию вытяжки (обычно 120 или 150 мм). Сужение трубы приводит к росту шума и падению мощности.
Почему вытяжка стала сильно шуметь?
Чаще всего причиной является засор фильтров или слишком резкие изгибы гофры, которые создают завихрения воздуха.
Как бороться с конденсатом в трубах?
Для предотвращения конденсата используют утепленные воздуховоды, если труба проходит через холодные зоны или неотапливаемые помещения.
