Монтаж системы вентиляции в жилом или коммерческом помещении требует точного расчета трассы и правильного подбора компонентов. Установка гибкого гофрированного воздуховода считается задачей средней сложности, которая при наличии базовых навыков занимает от 3 до 6 часов. Стоимость материалов для одного стандартного пролета обычно варьируется от 1500 до 5000 рублей. Грамотный подход к процессу обеспечивает эффективный отвод воздуха и долговечность всей системы.
Подготовительный этап и оценка работ
Перед началом монтажа необходимо оценить уровень сложности предстоящих задач. Для качественного выполнения работ требуются базовые навыки работы с ручным электроинструментом и умение читать простые технические схемы. Общее время реализации проекта зависит от длины трассы, но в среднем составляет один рабочий день. Оптимальные сроки проведения установки приходятся на этап черновой отделки, до монтажа натяжных или подвесных потолков, а также до финишной покраски стен.

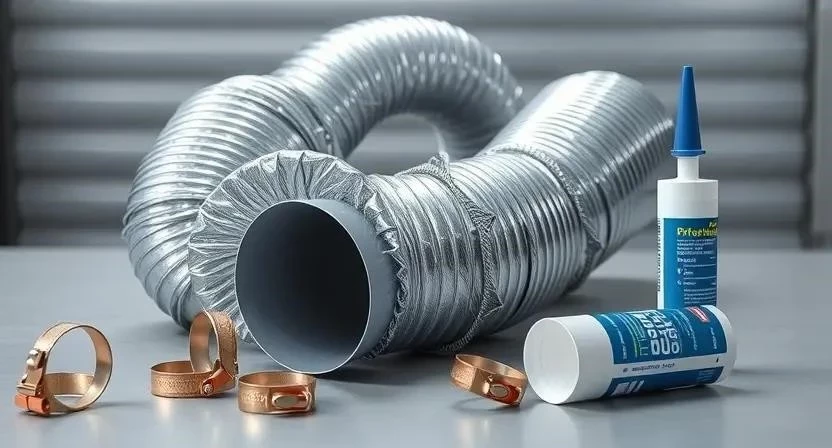

Перечень необходимых материалов
Правильный выбор комплектующих напрямую влияет на аэродинамику системы и уровень шума. Рекомендуется закупать все позиции в специализированных магазинах вентиляционного оборудования для обеспечения совместимости диаметров.
- Алюминиевая гофра (основной канал)
- Пластиковая гофра (для специфических зон)
- Стальные хомуты разных диаметров
- Тепло- и шумоизоляционный материал
- Силиконовый или акриловый герметик
- Монтажные стяжки из нейлона
- Дюбель-гвозди для крепления
- Диффузоры или вентиляционные решетки
Расход материалов рассчитывается исходя из фактической длины трассы с учетом запаса 10% на изгибы и подрезку. Средний расход изоляции составляет один рулон на 5-7 метров воздуховода.
| Материал | Количество (на 5м) | Расход на м2/м.п. | Цена за ед. | |
|---|---|---|---|---|
| Гофра алюминиевая | 5 м | 1 м.п. | 250 руб. | 1250 руб. |
| Хомуты стальные | 4 шт. | 0.8 шт/м | 60 руб. | 240 руб. |
| Изоляция (вспененный полиэтилен) | 5 м | 1 м.п. | 150 руб. | 750 руб. |
| Герметик универсальный | 1 туба | 10-15 мл/стык | 400 руб. | 400 руб. |
| Стяжки нейлоновые | 20 шт. | 4 шт/м | 5 руб. | 100 руб. |
Инструментарий для монтажа
Для качественной установки гофры потребуется набор инструментов, обеспечивающих точность реза и надежность фиксации. При ограниченном бюджете часть профессионального оборудования можно взять в аренду на сутки.
- Ножницы по металлу — для ровного среза алюминиевой гофры
- Отвертка или шуруповерт — для затягивания хомутов
- Строительный уровень — контроль горизонтали и вертикали
- Рулетка — замер длины трассы и разметка
- Перфоратор — сверление отверстий в бетонных стенах
- Канцелярский нож — работа с изоляцией и стяжками
- Плоскогубцы — подтяжка креплений в узких местах
Подготовка рабочего пространства
Рабочая зона должна быть полностью освобождена от мебели и посторонних предметов. Важным этапом является защита отделки стен и пола с помощью полиэтиленовой пленки или плотного картона. Организуйте заблаговременный вынос строительного мусора, чтобы обеспечить свободный проход. Особое внимание уделите доступу к точкам подключения вытяжки и вентиляционным шахтам.
Работа с поверхностями
Места прохода воздуховода через перегородки требуют тщательной очистки от пыли и остатков раствора. Сверление отверстий производится строго по разметке с использованием коронок соответствующего диаметра. Плоскости прилегания должны быть выровнены для плотного примыкания диффузоров. Стыки в местах прохода через стены обрабатываются грунтовкой, что улучшает адгезию при последующем заделывании щелей. Перед креплением гофры проверяется надежность фиксации всех опорных элементов.
Технология установки по этапам
Процесс монтажа требует строгого соблюдения последовательности действий для исключения потерь давления воздуха.
- Разметка трассы прокладки (30-40 мин): определение кратчайшего пути с учетом препятствий.
- Подготовка точек входа и выхода (40-60 мин): сверление отверстий и установка адаптеров.
- Раскрытие и подрезка гибкого воздуховода (20-30 мин): растягивание гофры до нужной длины и обрезка лишнего.
- Соединение с основным оборудованием (30-40 мин): надевание трубы на патрубок вытяжки или вентилятора.

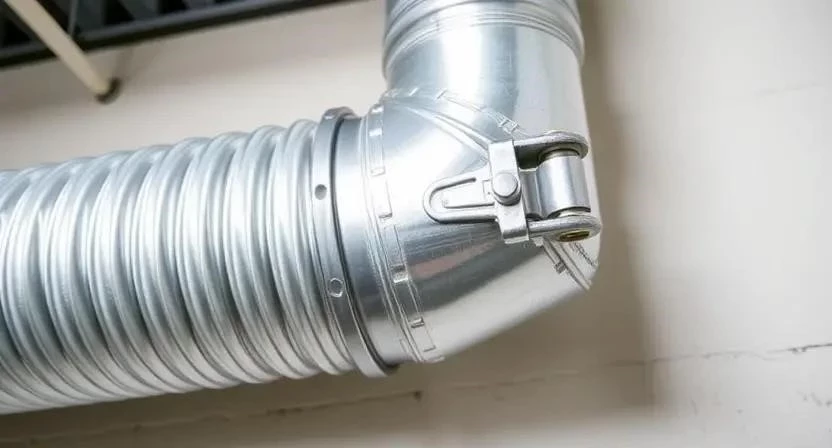

- Фиксация соединения с помощью хомутов (20-30 мин): затягивание стального обжима для исключения разгерметизации.
- Прокладка гофры по маршруту (60-90 мин): укладка трубы с минимальным количеством изгибов.

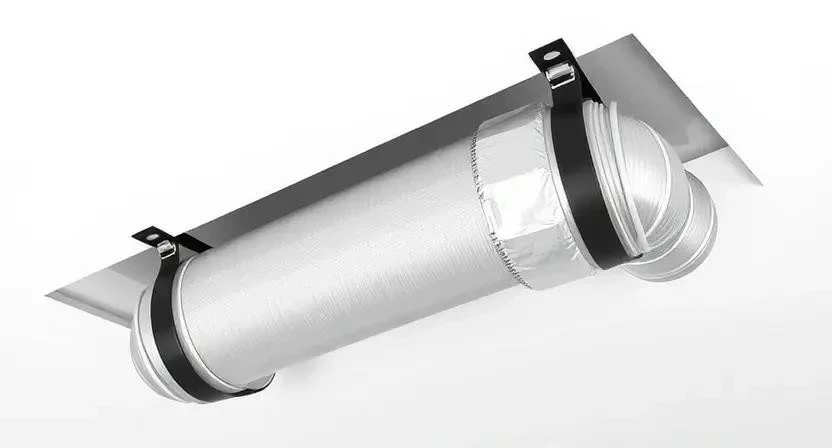

- Установка поддерживающих креплений и стяжек (40-60 мин): фиксация гофры к потолку или стенам каждые 1-1.5 метра.
- Герметизация всех стыков (30-50 мин): нанесение герметика на места соединений.

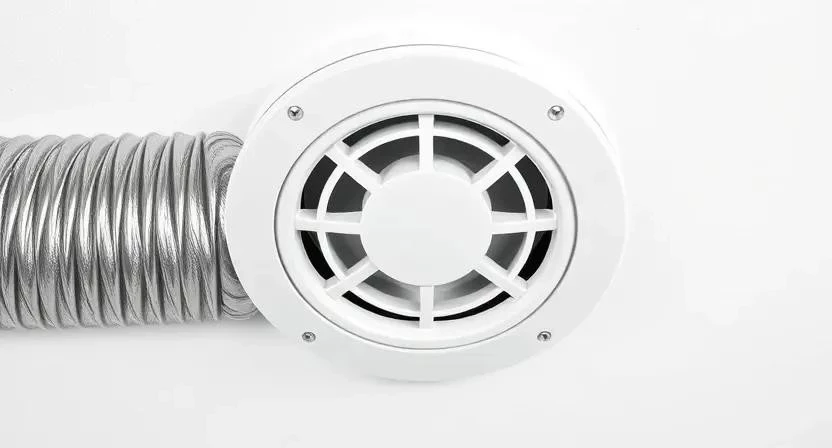

- Монтаж диффузоров или вентиляционных решеток (30-40 мин): установка конечных элементов системы.
- Проверка плотности соединений (20-30 мин): визуальный осмотр и тест на продув.
- Установка тепло- или шумоизоляции (60-80 мин): оборачивание трубы изоляционным слоем.
- Финальное тестирование системы на тягу (30 мин): запуск оборудования и проверка потока воздуха.
Пример из личного опыта: Однажды при монтаже алюминиевой гофры я обнаружил, что слишком сильное натяжение привело к разрыву фольги в месте изгиба. Чтобы этого избежать, теперь я всегда оставляю небольшой запас длины в 5-10 см.
Пример из личного опыта: В одном из проектов использование обычного скотча вместо хомутов привело к утечке воздуха через неделю. Замена всех соединений на стальные хомуты полностью решила проблему.
Пример из личного опыта: При установке в ванной комнате с высокой влажностью я заметил, что без дополнительной изоляции на трубах выпадал конденсат. Установка вспененного полиэтилена убрала эту проблему.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и подготовка | 1.5 — 2 часа | Точность до миллиметра |
| Монтаж воздуховода | 2 — 3 часа | Минимизация изгибов |
| Герметизация и изоляция | 1.5 — 2 часа | Соблюдение времени высыхания |
| Тестирование | 0.5 часа | Проверка на утечки |
| Уборка | 1 час | Вынос строительного мусора |
Технические особенности и нюансы
Температура и влажность в помещении могут влиять на пластичность гофры; при сильном морозе пластик становится хрупким. Время высыхания большинства строительных герметиков составляет от 2 до 24 часов, в этот период систему нельзя эксплуатировать на полную мощность. Алюминиевая гофра обладает лучшей термостойкостью, в то время как пластиковая более устойчива к агрессивным средам. Особое внимание следует уделить радиусу изгиба: он не должен быть меньше одного диаметра трубы, иначе сопротивление воздуха резко возрастет, что снизит эффективность вытяжки.
Типичные ошибки при прокладке
Несоблюдение технологии монтажа ведет к снижению производительности вентиляции и появлению посторонних шумов.
- Чрезмерное растяжение гофры — приводит к истончению стенок и потере жесткости. Исправляется заменой отрезка на новый.
- Слишком острые углы изгиба — создают завихрения воздуха. Решается перекладкой трассы с плавными поворотами.
- Использование неподходящих хомутов — вызывает протечки воздуха. Необходимо заменить на хомуты соответствующего диаметра.
- Отсутствие герметизации — приводит к попаданию запахов в межпотолочное пространство. Устраняется нанесением герметика.
- Пережим воздуховода креплениями — блокирует поток воздуха. Исправляется ослаблением стяжек.
Финансовые расчеты
Стоимость реализации проекта зависит от выбора между самостоятельным трудом и наймом специалистов. Основные затраты при самостоятельном монтаже приходятся на расходные материалы.
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Комплект материалов | 1 набор | 3500 руб. | 3500 руб. |
| Работа мастера | 1 услуга | 4000 руб. | 4000 руб. |
| Доставка материалов | 1 рейс | 500 руб. | 500 руб. |
| Расходники (перфорация) | — | 300 руб. | 300 руб. |
| ИТОГО с мастером | — | — | 8300 руб. |
| Вариант | Стоимость | Срок | Качество |
|---|---|---|---|
| Своими руками | 4300 руб. | 1-2 дня | Среднее |
| С мастером | 8300 руб. | 4-6 часов | Высокое |
| Экономия | 4000 руб. | — | — |
Эксплуатация и обслуживание
После завершения работ система требует регулярного ухода для поддержания пропускной способности. Очистка воздуховодов от скопившейся пыли и жировых отложений должна проводиться один раз в год с помощью специализированных щеток или пылесоса. Срок службы алюминиевой гофры при правильном монтаже составляет до 10-15 лет. Рекомендуется проводить ежегодную проверку герметичности стыков, особенно в местах активной вибрации оборудования.
Сравнение с альтернативными системами
Гибкие воздуховоды выигрывают у жестких пластиковых и металлических труб в простоте монтажа и возможности обхода препятствий. Однако жесткие трубы обладают меньшим аэродинамическим сопротивлением и более долговечны. Пластиковые системы лучше подходят для агрессивных сред, а металлические — для систем с высоким температурным режимом. Выбирать гофру стоит в случаях ограниченного пространства или при необходимости быстрого монтажа в сложных архитектурных условиях.
Ответы на часто задаваемые вопросы
Можно ли использовать алюминиевую гофру для жилых комнат?
Да, она широко применяется для вытяжек и кондиционирования, однако требует шумоизоляции для снижения гула.
Как правильно закрепить гофру к потолку?
Используйте нейлоновые стяжки или специальные пластиковые клипсы, закрепленные на дюбель-гвозди с шагом 1-1.5 метра.
Что делать, если воздуховод начал шуметь?
Проверьте наличие резких изгибов и плотность прилегания гофры к оборудованию; при необходимости добавьте слой звукоизоляции.
Какой диаметр гофры выбрать для стандартной вытяжки?
Обычно используется диаметр 100, 125 или 150 мм, в зависимости от технических требований производителя вытяжки.
Нужно ли изолировать гофру в квартире?
Желательно, если труба проходит через холодные зоны или если вы хотите минимизировать шум воздуха.
Как соединить две гибкие трубы между собой?
Используйте специальный соединительный патрубок (ниппель), зафиксировав его с обеих сторон стальными хомутами.
Можно ли растягивать гофру на максимальную длину?
Не рекомендуется, так как это увеличивает сопротивление воздуха и снижает мощность вытяжки.
Какой герметик лучше использовать для стыков?
Оптимальным выбором будет силиконовый герметик, так как он сохраняет эластичность при вибрациях трубы.
