Организация вытяжной системы в помещении требует точного подбора компонентов и соблюдения технологической последовательности. Монтаж гибких воздуховодов обычно занимает от 4 до 8 часов в зависимости от протяженности трассы. Стоимость базового комплекта материалов начинается от нескольких тысяч рублей. Правильный подход к установке гибкого воздуховода позволяет обеспечить эффективный воздухообмен без привлечения дорогостоящих подрядчиков. Качественная вентиляция своими руками создает здоровый микроклимат в жилом или рабочем пространстве.
Предварительный анализ и требования
Сложность данной задачи оценивается как средняя, что предполагает наличие базовых навыков работы с ручным и электроинструментом. Перед стартом необходимо выделить полноценный рабочий день для проведения всех этапов. Оптимальные сроки проведения работ приходятся на период чернового ремонта, до установки финишных потолков и чистовой отделки стен. Точный расчет времени выполнения зависит от количества изгибов и сложности прохождения через перекрытия.
Комплектация материалов

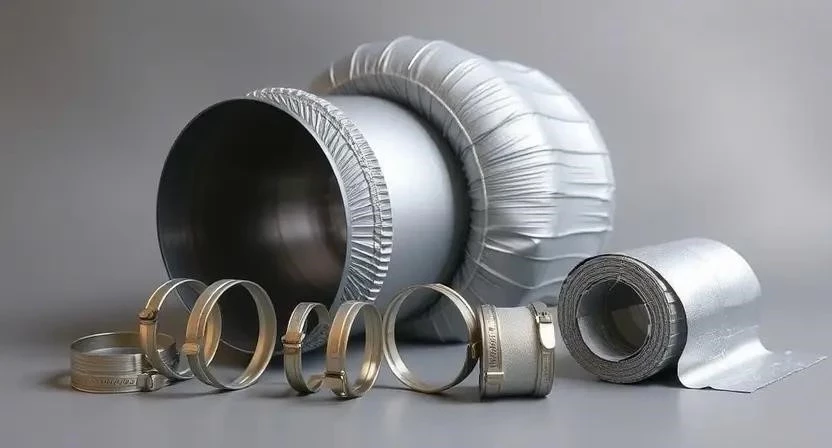

Для качественной сборки системы потребуются специализированные комплектующие. Основу составляют гофры, которые могут быть алюминиевыми или пластиковыми, в зависимости от назначения вытяжки. Герметичность обеспечивается хомутами и специальными составами.
- Алюминиевая гофра (основной канал)
- Пластиковая гофра (для специфических зон)
- Стальные хомуты разных диаметров
- Теплоизоляционный материал
- Силиконовый герметик
- Фольгированный скотч
- Пластиковые стяжки
- Монтажные скобы и дюбели
- Диффузоры и вентиляционные решетки
- Приточные клапаны
Ниже представлены данные по расходу и стоимости основных позиций:
| Наименование материала | Расход (примерный) | Средняя цена за ед. | |
|---|---|---|---|
| Гибкий алюминиевый канал | 5-10 м | 300 руб/м | 1500-3000 руб |
| Хомуты металлические | 4-8 шт | 50 руб/шт | 200-400 руб |
| Теплоизоляция | 3-6 м | 200 руб/м | 600-1200 руб |
| Герметик силиконовый | 1 туба | 350 руб/шт | 350 руб |
| Пластиковые стяжки | 1 упаковка | 150 руб/уп | 150 руб |
Инструментальный набор

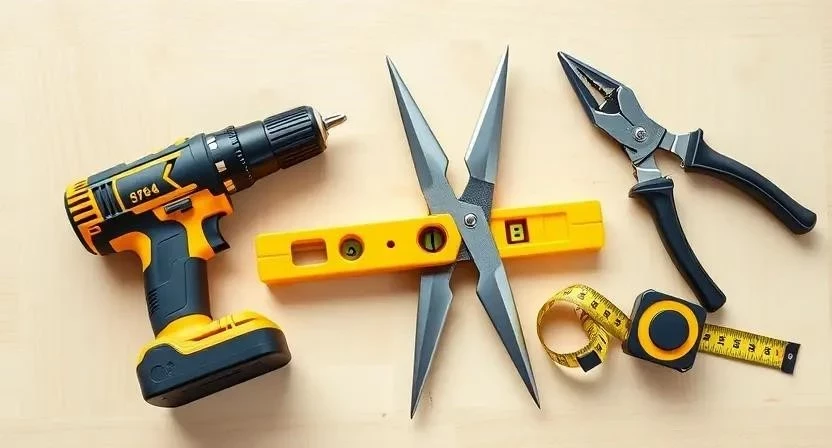

Эффективность монтажа напрямую зависит от наличия подходящего оборудования. Перфоратор используется для создания отверстий в бетоне, а ножницы по металлу позволяют аккуратно обрезать алюминиевый слой гофры. Уровень и рулетка обеспечивают точность геометрии трассы. Отвертка необходима для затяжки хомутов. При отсутствии дорогостоящего оборудования, например, мощного перфоратора, возможна его аренда в специализированных центрах проката.
| Инструмент | Функция при монтаже | Приоритет |
|---|---|---|
| Перфоратор | Сверление отверстий в стенах | Обязательно |
| Ножницы по металлу | Резка гофротруб | Обязательно |
| Строительный уровень | Контроль уклона и плоскости | Обязательно |
| Рулетка | Замер длины трассы | Обязательно |
| Отвертка/Шуруповерт | Фиксация креплений и хомутов | Обязательно |
| Пластиковые стяжки | Фиксация трубы к опорам | Желательно |
Обустройство рабочей зоны
Первым делом выполняется очистка зоны монтажа от строительного мусора и пыли. Полы и мебель, находящиеся в радиусе работ, накрываются защитной пленкой для предотвращения загрязнения. Организуется место для оперативного выноса обрезков металла и пластика, чтобы обеспечить свободный доступ к точкам установки.
Первичная обработка основания
Разметка трассы начинается с определения кратчайшего пути от вентилятора до выходного отверстия. В стенах и перекрытиях сверлятся отверстия соответствующего диаметра. Все поверхности очищаются от бетонной крошки и пыли. Проверяется общая плоскость потолка, чтобы избежать чрезмерных провисаний трубы в будущем. Важно убедиться, что в местах прохода через стены нет скрытой электропроводки.
Алгоритм монтажных работ
Соблюдение последовательности действий гарантирует высокую производительность системы. Из личного опыта: тщательная разметка трассы с учетом всех поворотов позволила сократить расход гофры на 15% и избежать лишних стыков.
- Разметка и определение точек входа и выхода воздуха.
- Подготовка отверстий в перекрытиях с помощью перфоратора.
- Установка опорных креплений и подвесов по всей длине пути.
- Раскрытие гибкого воздуховода на необходимую длину (без чрезмерного растяжения).
- Соединение воздуховода с вытяжным вентилятором или диффузором.
- Фиксация первого соединения с помощью стального хомута.
- Прокладка гофры по намеченной трассе, соблюдая минимальное количество изгибов.
- Фиксация трубы к креплениям с помощью стяжек или скоб.
- Подключение канала к выходному отверстию или вентиляционной решетке.
- Герметизация всех стыков силиконовым герметиком или фольгированным скотчем.
- Укладка слоя теплоизоляции в зонах возможного промерзания.
- Финальная затяжка всех соединений и проверка на отсутствие провисаний.
Соблюдение техники безопасности требует использования защитных очков при сверлении и перчаток при работе с алюминиевой гофрой, так как ее края могут быть острыми.
| Этап работы | Время выполнения | Результат |
|---|---|---|
| Разметка и сверление | 1.5 — 2 часа | Готовые отверстия и точки крепления |
| Монтаж опор | 1 час | Установленные подвесы |
| Прокладка гофры | 1 — 2 часа | Проложенный канал от входа до выхода |
| Герметизация и изоляция | 1 час | Отсутствие утечек воздуха |
| Финальная проверка | 30 мин | Работающая система без провисаний |
Технические тонкости установки

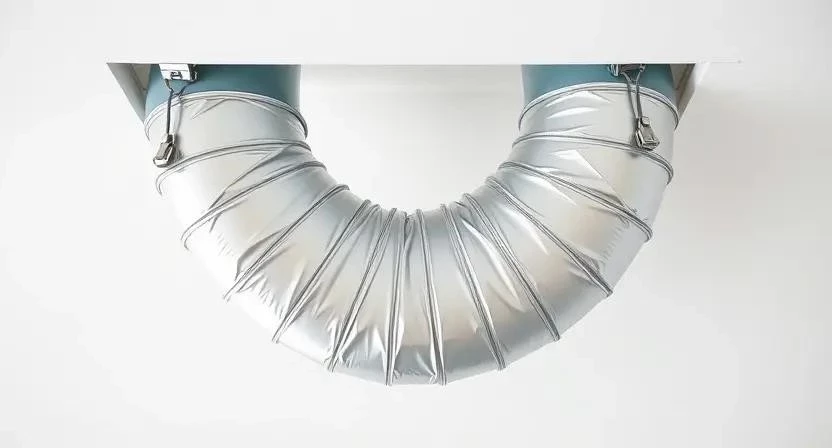

Особое внимание следует уделить допустимым радиусам изгиба; слишком резкие повороты создают сопротивление воздуха и снижают мощность вытяжки. Столкнулся с ситуацией, когда из-за одного острого угла эффективность вентилятора упала почти в два раза, что потребовало переделки участка. Температурный режим в помещении должен быть стабильным, так как сильные перепады могут влиять на плотность прилегания соединений. Влажность воздуха может привести к окислению алюминия, поэтому в сырых зонах обязательно использование изоляции. Все используемые диаметры труб должны строго совпадать с патрубками оборудования.
Разбор типичных недочетов
Ошибки при монтаже часто приводят к снижению производительности системы. В одном из проектов заметил, что слабый затяг хомутов привел к свисту воздуха и потере тяги в соседней комнате.
- Слишком сильное растяжение гофры, что увеличивает сопротивление потоку.
- Создание резких углов поворота вместо плавных дуг.
- Слабый затяг хомутов, приводящий к разгерметизации стыков.
- Отсутствие теплоизоляции в холодных зонах, что вызывает конденсат.
- Использование труб диаметром меньше, чем предусмотрено проектом вытяжки.
Смета и экономическая выгода
Стоимость установки вентиляции складывается из цены материалов и оплаты труда. При самостоятельном монтаже затраты ограничиваются только покупкой комплектующих и инструментов.
| Позиция расходов | Цена своими руками | Цена с мастером | Экономия |
|---|---|---|---|
| Материалы (гофра, хомуты) | 2500 руб | 2500 руб | 0 руб |
| Расходники (герметик, скотч) | 600 руб | 600 руб | 0 руб |
| Работа по монтажу | 0 руб | 5000-8000 руб | 5000-8000 руб |
| Доставка материалов | 400 руб | 400 руб | 0 руб |
| 3500 руб | 8500-11500 руб | 5000-8000 руб |
Правила эксплуатации системы
После завершения работ необходимо обеспечить регулярный уход за системой для поддержания ее эффективности. Срок службы алюминиевых и пластиковых гофр при правильной установке составляет от 10 до 15 лет.
- Очистка диффузоров и решеток от пыли раз в квартал.
- Проверка герметичности всех стыков через полгода после запуска.
- Контроль затяжки хомутов при возникновении посторонних шумов.
- Проверка целостности теплоизоляции в зонах примыкания к стенам.
- Очистка внутренних стенок гофры с помощью пылесоса.
- Проверка работы вытяжного вентилятора на отсутствие вибраций.
- Контроль отсутствия конденсата внутри трубы.
- Своевременная замена изношенных пластиковых стяжек.
Сравнение типов воздуховодов
Выбор между гибкими и жесткими трубами зависит от условий монтажа. Гибкие воздуховоды идеальны для ограниченных пространств и сложных трасс, где невозможно использовать прямые углы. Жесткие пластиковые трубы обладают меньшим сопротивлением воздуха, но требуют точного проектирования и использования специальных колен. Оцинкованные стальные трубы являются самыми долговечными и огнестойкими, однако их монтаж значительно сложнее и дороже, так как требует специального оборудования для резки и соединения.
Ответы на частые вопросы
Какой диаметр выбрать для кухни? Обычно используется диаметр 100-125 мм, что достаточно для стандартной бытовой вытяжки.
Можно ли использовать гибкую гофру в капитальных стенах? Да, но только в качестве соединительного элемента; основной проход должен быть зафиксирован жестким патрубком.
Как избежать конденсата в трубах? Необходимо качественно укутать воздуховод теплоизоляцией, особенно в местах соприкосновения с холодными стенами.
Чем лучше фиксировать гофру к потолку? Оптимальный вариант — сочетание монтажных скоб и пластиковых стяжек.
Можно ли соединить две гибкие трубы между собой? Да, используя специальный соединительный патрубок и фиксируя его хомутами с обеих сторон.
Влияет ли растяжение гофры на мощность вытяжки? Да, чрезмерное растяжение увеличивает внутреннюю шероховатость и сопротивление, что снижает поток воздуха.
Как рассчитать длину с учетом изгибов? Рекомендуется прибавлять 10-15% к прямой длине трассы для создания плавных поворотов.
Нужен ли герметик, если есть хомут? Хомут обеспечивает механическую фиксацию, а герметик исключает микроподсосы воздуха, поэтому их совместное использование обязательно.
