Чем перенаправить воздух кондиционера

Как закрыть доступ воздуха из неработающего кондиционера в квартиру (шумит ветер)?

Начался сезон ветров, кондиционер Купер-Хантер давно отключен. Ветер шумит и задувает во внутренний блок через наружный. Звуки напрягают, как закрыть доступ воздуха, если ли специальный зимний режим консервации у кондеев?

Скорей всего задувание воздуха во внутренний блок происходит не из наружного блока, т.к. соединяются наружный и внутренний блок только медными трубками в которых находится хладагент и соединения с наружным воздухом нет, а задувание происходит через систему слива конденсата. Система слива конденсата это в стандартном случае просто трубка наружу с диаметром 15-20 мм. Если такие случаи происходят, то возможно устранить их, за счет установки шарикового гидрозатвора, который будет работать в данном случае как обратный клапан. Хотя, я бы просто натолкал бы туда тряпочек — и сопротивление от повышенной скорости воздуха и дополнительная фильтрация и какой ни какой приток наружного воздуха. Только летом не забудьте ее вынуть, перед первым включением, иначе конденсат испортит обои, пол, подоконник и т.д., на что попадет вода из внутреннего блока.

Если сплит-система у Вас с возможностью подачи приточного воздуха, тогда необходимо прочитать инструкцию по эксплуатации и на первый раз пригласить установщика и перекрыть канал подачи приточного воздуха. Хотя, я бы просто натолкал бы туда тряпочек — и сопротивление от повышенной скорости воздуха и дополнительная фильтрация и какой ни какой приток наружного воздуха. Только летом не забудьте ее вынуть.

Источник

Типы и виды защитных экранов для кондиционера

Рассекатель для кондиционера различают по типу установки оборудования:

Для настенной системы. Устройство крепится на стену.
Для потолочного кондиционера. Крепления находятся на потолке или за решеткой, а потоки воздуха расходятся в разные стороны.
Для кассетного централизованного оборудования.
Навесной, который крепится к корпусу кондиционера. Такой тип используют для напольных моноблоков.

По разновидности материала:

Пластик. Используется прозрачный или непрозрачный материал. Не всегда вписывается в интерьер, но своими руками сделать просто, так как материал легко поддается сгибанию. Прикрепить к стене или потолку не составит проблемы.
Картон. Самый легкий материал – легко гнется, можно придать любую форму. Не эстетично, но свои функции дефлектор будет выполнять. Крепить можно скотчем к боковым стенкам кондиционера.

По конструкции устройства:

стандартный;
поворотный – с возможностью распределения воздуха в вертикальном направлении;
с возможностью направления в какую-либо сторону по горизонтали.

Цена изделия зависит:

от наличия функций регулировки воздушного потока;
от материала, из которого изготовлено устройство;
от декоративных качеств – с наклеенными пленками, встроенным диодным освещением.

Что такое экран для кондиционера, и зачем он нужен?

Бытовые кондиционеры (которые стоят в квартирах) монтируются под потолком, и дуют сверху вниз. Поскольку комнаты обычно имеют небольшие размеры — с большой вероятностью поток прохладного воздуха будет попадать на человека, что небезопасно для здоровья.

Экран (отражатель, дефлектор) — плоская деталь, которая крепится под внутренний блок кондиционера (который висит в комнате) на пути воздуха. Крепиться она может как к стене, так и к блоку кондиционера.

Дефлектор монтируется под углом, направляя воздушный поток к потолку. Таким образом холодный воздух будет поступать в верхнюю часть комнаты, и там смешиваться с теплым.

Конструктивно — это тонкий плоский лист из легкого материала (пластик, оргстекло, поликарбонат, микрогофрокартон) с высокими боковыми стенками (чтобы поток направлялся именно вверх, а не расходился в стороны). Покупные модели делаются под размеры корпуса кондиционера, самодельные — могут перекрывать только часть потока, если это необходимо. К примеру, если поток дует не прямо на человека, а только слегка его «задевает».

Для каких кондиционеров применяется?

Защитный экран может применяться для кондиционеров различных видов:

Потолочного (фанкойла). Отражатели для фанкойлов делаются четырехсторонними — отдельный «козырек» располагается напротив каждого ряда отверстий для воздуха, чтобы каждый поток направлялся вверх.
Касссетного. Внешне похож на экран для фанкойла.
Настенного. Могут выпускаться под конкретные модели, а есть и универсальные изделия, которые надо выбирать просто по ширине (тогда как экраны для кассетных и потолочных кондиционеров обычно выбираются только под конкретные модели).

Виды по материалу

Отражатели могут изготавливаться из:

Оргстекла (чаще прозрачного, реже цветного). Распространенный вариант: дешевый, легкий, не бросается в глаза.
Акрила. Те же преимущества, что и у экранов из оргстекла.
Поликарбоната. Те же преимущества, что и у экранов из оргстекла.
Пластика или ПЭТ ( полиэтилентерефталат ) . Минус — пластиковые отражатели непрозрачны. Из-за этого они могут плохо вписываться в интерьер.
Металла. Тот же минус, что и у пластиковых. Металлические отражатели используются реже остальных.

Виды по способу крепления

Дефлектор может крепиться такими способами:

На двусторонний скотч. Поскольку экран имеет небольшой вес (настенный тип из пластика шириной в 1000 мм будет весить около 800-1200 грамм) — обычный скотч его выдержит. Плюсы такого крепления — быстро клеится, не требует дополнительных инструментов и крепежей.
На саморезы к стене.
На крючки к кондиционеру (если покупать отражатель в магазине — крючки идут в комплекте).

Когда и где полезно установить отражатель для кондиционера?

Декоративный экран стоит ставить, чтоб не дуло на человека. Если поток воздуха не будет направлен на кого-то, или если стена высокая, и кондиционер висит на большом расстоянии от человека — в отражателе нет необходимости.

Настенный и потолочный экраны

Устанавливать их можно в помещениях любого назначения — в офисе, квартире, кабинете, магазине, и так далее.

Где продаются и сколько стоят экраны?

Экраны продаются в тех же магазинах, что и кондиционеры и сплит-системы, и прочее климатическое оборудование.

Стоимость отражателя зависит от материала, ширины, типа кондиционера (обычный настенный или потолочный) и производителя.

Для ознакомления приведем несколько цен на разные модели:

Для потолочного кондиционера, Экодизайн Флат (производитель и модель), из пластика, крепление на крючки, 550х550 мм — 3000 рублей.
Для потолочного кондиционера, Экодизайн Джет (производитель и модель), из пластика, крепление на скотч, 550х550 мм — 1300 рублей.
Настенный пластиковый (непрозрачный или прозрачный) экран с креплением на саморезы, шириной 800 мм — около 1700 рублей.
Настенный пластиковый (непрозрачный или прозрачный) экран с креплением на крючки, шириной 900-1300 мм — от 2800 до 4000 рублей.
Настенный пластиковый прозрачный отражатель с боковыми стенками, шириной 110 см (1100 мм) — около 3500 рублей.

Как резать оргстекло

Как теперь полноценно вырезать этот круг? Можно приложив достаточно усилий и потратив несколько лезвий, сделать это ножом.

Можно приспособить 60-100Вт паяльник, надев на его разрезанное жало лезвие от канцелярского ножа.

В итоге получите универсальный резак любых пластиковых деталей.

Если же не хотите портить паяльник, то воспользуйтесь дремелем со специальными насадками.

С этой бормашинкой процесс резки идет еще быстрее и точнее. Торцы полученного круга опять обрабатываете и шлифуете.

Само пластиковое кольцо воздуховода можно посадить внутри круга на герметик, либо использовать специальные замки. Они часто идут в комплекте.

Натягиваете замок до конца с обратной стороны и направляющая уже никуда не денется.

Особенности установки моноблоков

Существует два способа монтажа мобильных кондиционеров: путем вывода трубы воздуховода за пределы помещения через окно либо через стену. Но все же в большинстве случаев используют первый метод, так как он наименее затратный и не требует нарушения целостности стены.

Большинство напольных моноблоков продаются с набором для монтажа, но встречаются и такие модели кондиционеров, в которых такой комплект не предусмотрен. В этом случае для вывода воздуховода за пределы помещения оптимальным решением будет изготовление вставки в оконный проем. Для работы понадобятся следующие материалы и инструменты:

нож или ножницы для твердых изделий;
оргстекло;
скотч малярный;
уплотнитель.

В первую очередь, необходимо определиться с тем, куда установить напольный кондиционер. Рекомендуется располагать устройство как можно ближе к окну для минимизации сопротивления наружному потоку воздуха.

Оборудование следует располагать таким образом, чтобы воздуховод имел как можно меньше изгибов. Около прибора не должны находиться предметы и мебель, которые будут затруднять нормальную циркуляцию воздуха (расстояние должно быть не менее, чем полметра).

Установка напольного кондиционера проводится в следующей последовательности:

Вырезать вставку из оргстекла. Для этого делаются точные замеры оконной створки, и измеряется наружный диаметр трубы воздуховода (во многих моделях для оттока воздуха используется гофра). Далее по снятым меркам из оргстекла вырезается прямоугольная вставка, в которой прорезается отверстие для воздуховода. Отверстие делается немного меньше размера поперечного сечения трубы, чтобы она держалась плотно.
Обеспечить герметичность системы. Делать это необходимо, так как вставка из оргстекла будет единственной защитой от дождя и ветра в течение всего периода использования кондиционера. В качестве герметика лучше всего использовать резиновый уплотнитель на самоклеящейся основе.
Установка вставки. Окно следует зафиксировать в открытом положении. Затем вырезанная вставка с помощью малярного скотча по периметру прикрепляется к оконной раме. Вместо скотча можно использовать специальные фиксаторы.
Монтаж устройства. Оборудование устанавливается на выбранное для него место. Воздуховод подключается к кондиционеру и выводится через вырезанное во вставке отверстие на улицу, а дренажный шланг вставляется в воздуховод.

Перед тем, как подключить напольный кондиционер, необходимо, чтобы он простоял в вертикальном положении не менее двух часов!

Из каких материалов изготавливают дефлекторы?

Существует три самых популярных материала для изготовления отражателя на кондиционер – гофрокартон, оргстекло (акрил), поликарбонат. Давайте вкратце рассмотрим целесообразность использования каждого из них.

1. Защитный экран из гофрокартона. Самый бюджет вариант, но не очень надежный. Помимо того, что картон выглядит не очень привлекательно, это еще и достаточно мягкий материал, который будет не очень долговечным. Плюсом же этого материала является возможность самостоятельно придать ему любую форму.

2. Дефлектор из оргстекла. Если выбрать для защитного экрана прозрачный акрил, то его даже не будет заметно на стене, в тоже время он прочный и долговечный. Для изготовления отражателя своими руками, этот материал имеет один минус, если у вас дома нет, как минимум, строительного фена, гибка пластика может вызвать у вас определенные затруднения.

3. Отражатель на кондиционер из поликарбоната. Самый прочный из возможных вариантов для изготовления экрана. Очень похож на акрил, вы также можете выбрать прозрачный вариант, но с его гибкой в домашних условиях могут возникнуть проблемы. Еще одним минусом можно назвать стоимость материала, поликарбонат дороже оргстекла.

На нашем производстве мы используем молочный или прозрачный акрил. Для того, что б дефлектор не портил интерьер, мы также предлагаем разнообразные варианты оформления – нанесение логотипа (для фирм), тонирование пленкой, нанесение изображения.

Как сделать экран для перенаправления холодного воздуха

Из инструментов при изготовлении в домашних условиях могут пригодится:

отвертка;
линейка длиной 1 м;
карандаш или маркер;
шуруповерт, дрель для сверления отверстий;
саморезы от 3 до 6 штук;
ножницы или нож;
строительный фен для разогрева пластика, оргстекла или акрила;
стеклорез, если материалом для экрана будет стекло;
строительный уровень.

Защитный экран из оргстекла своими руками – этапы работы

Подготовьте материал, ширина которого должна равняться ширине кондиционера плюс 15 – 20 см запаса по бокам для организации крыльев. Можно использовать оргстекло, толщина которого не менее 3 мм, чтобы не было вибраций от исходящего воздушного потока.

Этапы работы:

Сделайте «выкройку». Отметьте по бокам 15 — 20 см и проведите линию под линейку. Это будущие боковые крылья. Они не дают расходиться холодному воздуху по комнате, поэтому делаются достаточно высокими.
С одной стороны отмерьте 20 см – это будет крепление. Наметьте точки сверления для саморезов. Пропилите по линиям сгиба в месте предполагаемого крепления к стене.
По линиям согните оргстекло, положив на край стола по предполагаемому сгибу. Нагрейте строительным феном и аккуратно загните вниз до угла в 45 градусов боковые части. Место крепления к стене – на 90 градусов.
Просверлите отверстия для саморезов дрелью.
Перед монтажом на стену желательно точно знать, где проходит электропроводка, чтобы не повредить ее. Приложите экран к стене и маркером наметьте места для саморезов. Чтобы произвести монтаж строго горизонтально, используйте строительный уровень. Просверлите в стене отверстия и вставьте пластмассовые дюбеля.
Прикрутите шуруповертом экран к стене.

Потолочный дефлектор отличается выкройкой и способом крепления. Размеры кондиционера отмечаются на выкройке. По краям оставляют место для загибов. Для эстетики они должны быть одинаковой ширины. Оргстекло загибается при помощи строительного фена с четырех сторон. Крепить приспособление можно двумя способами:

К потолку. Для этого используют скобу, одна сторона которой крепится к экрану, другая – к потолку.
Скобами за решетку кондиционера. В таком случае только одна сторона скобы прикручивается к оргстеклу. Вторая сторона одевается на край решетки.

Дефлектор кондиционера из картона

Если возникла необходимость в срочном порядке организовать защитный экран для бытовой сплит системы, можно использовать плотный картон и скотч для присоединения к корпусу внутреннего блока. Такое сооружение смотрится не очень презентабельно, но при отсутствии материалов и инструментов спасает людей от простуды в жаркое время года.

Выкройка для картонного защитного экрана отличается более высокими боковыми крыльями. Они должны равняться высоте внутреннего блока, чтобы их можно было приклеить скотчем к корпусу. Загнуть их нужно на 90 градусов. Для надежности передний край защитного экрана также приклеивается к корпусу, чтобы приспособление дольше продержалось.

Страница 8

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Регулировка направления потока воздуха

• Правильно регулируйте направление потока воздуха, в противном

случае может возникнуть дискомфорт или неравномерное распределение температуры в помещении.

• Регулируйте горизонтальные жалюзи с помощью пульта ДУ. • Положение вертикальных жалюзи регулируйте вручную.

Для настройки направления потока воздуха по вертикали (вверх — вниз)

Выполняйте эту функцию при работающем кондиционере. Удерживайте в нажатом положении кнопку AIR DIRECTION (НАПРАВЛЕНИЕ ВОЗДУХА) на пульте ДУ для перемещения жалюзи в нужное положение. Угол перенастройки горизонтальных жалюзи составляет 6° для каждого нажатия.

Для настройки направления потока воздуха по горизонтали (влево — вправо) Установите положение вертикальных жалюзи, поворачивая их за рычажки с левой и правой стороны (в зависимости от модели)

Соблюдайте осторожность, чтобы пальцы не попали в вентилятор, в горизонтальные жалюзи, а также, чтобы не повредить вертикальные жалюзи. Когда кондиционер работает, и горизонтальные жалюзи находятся в определенном положении, переместите рычажок в левую (или в правую, в зависимости от модели) сторону воздуховыпускного отверстия, в нужное положение

Для автоматического изменения направления потока воздуха (вверх — вниз)

Выполняйте эту операцию при работающем кондиционере.

Удерживайте в нажатом положении кнопку AIR DIRECTION (НАПРАВЛЕНИЕ ВОЗДУХА) на протяжении, как минимум, 2 секунд или нажмите кнопку SWING на пульте ДУ; горизонтальные жалюзи будут автоматически покачиваться вверх/вниз.

Для выключения этой функции нажмите кнопку SWING еще раз.

Кнопки AIR DIRECTION и SWING блокируются, когда кондиционер не работает (в т

ом числе, при включенном таймере (TIMER ON)).

Не включайте кондиционер на длительное время при потоке воздуха, направленном вниз, в режиме охлаждения или осушения. В противном случае, на поверхности горизонтальных жалюзи может накапливаться конденсат, стекая на пол или на мебель.

Не перемещайте горизонтальные жалюзи вручную. Всегда пользуйтесь для этого кнопками AIR DIRECTION или SWING. Если перемещать горизонтальные жалюзи вручную, это может привести к нарушению их работы. Если жалюзи не работают, выключите кондиционер и включите его снова.

Если кондиционер включить сразу после выключения, горизонтальные жалюзи могут не перемещаться в течение приблизительно 10 секунд.

Угол открытия горизонтальных жалюзи не следует устанавливать слишком малым, поскольку эффективность ОХЛАЖДЕНИЯ или ОБОГРЕВА может оказаться низкой вследствие ограниченной площади потока воздуха.

Не включайте кондиционер при горизонтальных жалюзи в закрытом положении.

Когда кондиционер подключается к сети питания (первоначальное подключение), горизонтальные жалюзи могут издавать звук в течение 10 секунд, это нормально.

Источник

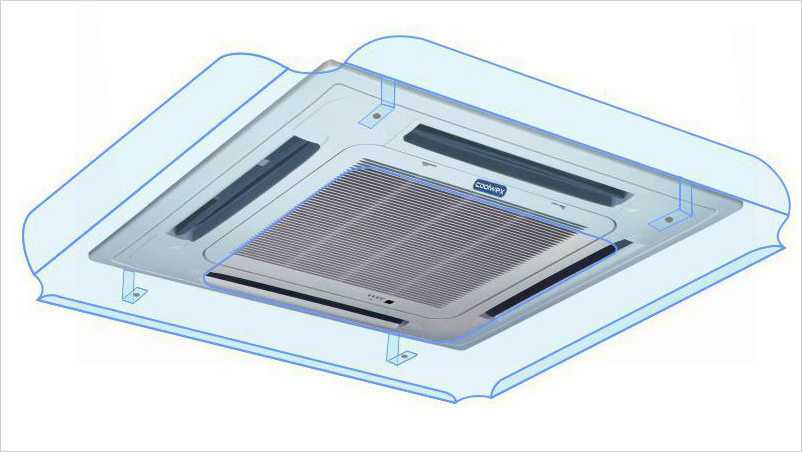

Отражатель для «кассетника»

Несмотря на то что кассетный кондиционер крепится, как правило, по центру комнаты и может раздавать охлажденный воздух по всем четырем сторонам, холодные массы воздуха слишком быстро опускаются, а не движутся вдоль потолка. В таком случае находиться непосредственно под блоком такого климатического устройства невозможно без вреда для здоровья.

И если в холле гостиницы или в большом помещении магазина, человек не постоянно находится в непосредственной близости от холодного потока воздуха, то рабочее место в офисе или место зрителя в кинотеатре передвинуть невозможно. В этом случае также придут на помощь экраны для потолочных кондиционеров.

Он представляет собой лист оргстекла, с несколько подогнутыми кверху краями, который крепиться к потолку регулируемыми или стационарными стойками. Некоторые производители делают быстросъемные крепления, специально для подвесных потолков. Это наиболее удобный вариант, для возможности периодического технического обслуживания оборудования.

Как сделать отражатель своими руками

Многие компании-производители климатической техники, экран для кондиционера предлагают уже в «базовой комплектации». Покупая сплит-системы некоторых брендов, экран прилагается в качестве бесплатной опции или уже входит в ее стоимость. Но на многие модели кондиционеров экраны продаются как дополнительный девайс, который, несмотря на простоту конструкции, имеет довольно внушительную стоимость.

Если вам не повезло и в качестве бесплатного приложения к вашему климатическому устройству не предложили защитный экран-отражатель, то у вас есть два варианта:

Не расстраиваться и купить его, потратив из собственного кошелька от 2000 до 4000 рублей.
Не расстраиваться и сделать его своими руками, потратив на это максимум 1000 рублей и два часа свободного времени.

Несмотря на кажущуюся сложность, изготовить замечательный отражатель для кондиционера не составит никакого труда для любого домашнего мастера. Делать его мы предлагаем из органического стекла, как, впрочем, и экран заводского изготовления.

Для этого вам потребуется материал: квадратный кусок оргстекла, с размерами сторон большими вашего внутреннего блока на 20 см, дрель и сверло диаметром 4-5 мм, две хромированные шайбы с внутренним диаметром 4-5 мм, два самореза, фигурная отвертка, линейка или ровная деревянная рейка и обычный фен (можно строительный).

Делаем выкройку. С одной стороны листа отмеряем 25-30 см и проводим полосу. Это будет крепление экрана, которое будет непосредственно прикручиваться к стене.
Со стороны, прилегающей к произведенной разметке отложить 8 см и провести полосу до пересечения с уже отмеренной полосой крепления.
Тоже сделать и с противоположной стороны. В итоге должен получиться лист оргстекла с отметкой в 25-30 см вдоль одной стороны, и двумя отметками на прилегающих к нему сторонах по 8 см, проведенных до пересечения с линией крепления.
Теперь, с помощью пилки по металлу произвести распилы по линиям от края листа до пересечения с линиями сгибов. Распил будет длиной 8 см.
После этого начинаем сгибать выкройку экрана. Для этого положите выкройку на край стола так, чтобы линия сгиба, отложенная вами 25-30 см. находилась вровень с краем стола, а остаток свободно свисал.
Начинаем греть линию сгиба феном. Следите за тем, чтобы под струей горячего воздуха оргстекло не плавилось. При достаточном прогреве заготовка под собственным весом начнет сгибаться.
Положите на ее край линейку, и слегка придавливая, продолжайте прогрев до ровно сгиба в 45-50°
После чего у вас должна получиться согнутая заготовка, на лини сгиба которой произведены разрезы по 8 см.
Положите заготовку на край стола так, чтобы полоса крепления смотрела вверх, а отмеченная полоса в 8 см свисала с края стола. Произведите прогрев феном по линии сгиба. Полоса должна быть согнута не менее чем по 45°.
Поле произведите ту же процедуру с другой стороны заготовки.
Теперь осталось просверлить в креплении готового экрана отверстия и закрепить всю конструкцию на стену.

Как видите, ничего сложного и страшного в изготовлении экрана для кондиционера нет, а если все сделано аккуратно, то он ничем не будет отличаться от его дорогостоящих покупных собратьев. Экран для потолочного кондиционера сделать еще проще, прикрутив по краям листа из органического стекла стойки и закрепив конструкцию на потолке.

Вывод гофры в окно

Теперь все это нужно закрепить на раме москитной сетки. При этом сама сетка удаляется.

Как это правильно сделать? Здесь главное соблюсти определенную последовательность. Нельзя вынимать жгут и сетку раньше времени.

Дело в том, что жгут является составляющей, которая удерживает жесткость формы всей рамы. Вытащите его раньше положенного и вся конструкция расползется.

Поэтому сперва на герметик наклеивается стекло, и только потом удаляется все лишнее. Перед нанесением клея не забудьте снять защитную пленку с плексигласа.

Далее обезжириваете раму спиртосодержащим очистителем и наносите по периметру сплошным слоем прозрачный герметик.

Обратите внимание, что прежде чем прижимать к нему стекло, необходимо пройтись шлифшкуркой по его периметру. Это необходимо для создания шероховатости. Она обеспечит лучшее сцепление с гладкой поверхностью

Она обеспечит лучшее сцепление с гладкой поверхностью.

Пылинки и стружку убираете чистой тряпочкой. Только после всех этих подготовительных работ, прижимаете оргстекло к раме.
