Выбор и установка датчиков CO2: NDIR и химические сенсоры

Контроль уровня углекислого газа в помещении напрямую влияет на работоспособность и здоровье человека. Стоимость качественного оборудования варьируется от нескольких тысяч до десятков тысяч рублей, а время установки занимает от 30 минут до нескольких часов. Правильный выбор датчика CO2: NDIR или химический определяет точность мониторинга воздуха. Грамотный подбор сенсора позволяет автоматизировать вентиляцию и поддерживать комфортный микроклимат.

Принципы работы и назначение сенсоров

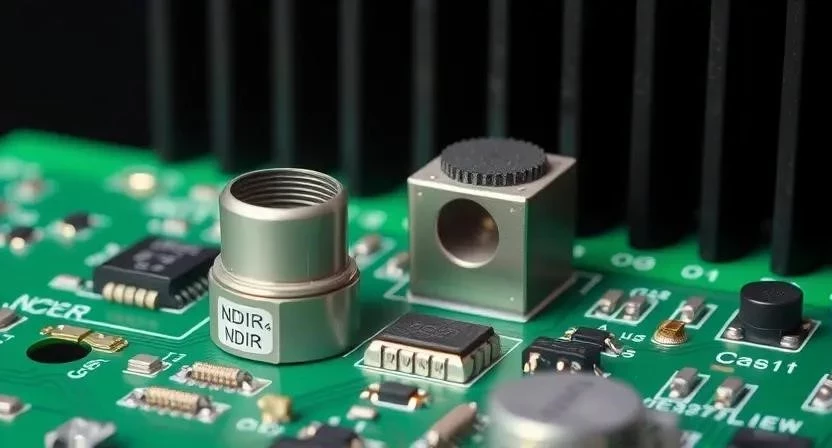

Инфракрасные датчики (NDIR) работают по принципу недисперсионного поглощения света. Устройство излучает ИК-лучи, часть которых поглощается молекулами углекислого газа, что позволяет точно определить его концентрацию. Электрохимические сенсоры основаны на химической реакции газа с электролитом, в результате которой возникает электрический ток, пропорциональный количеству вещества.

• Высокая селективность NDIR-датчиков к CO2.
• Длительный период эксплуатации инфракрасных систем.
• Компактные размеры химических элементов.
• Быстрое время отклика электрохимических моделей.
• Отсутствие необходимости в частой замене NDIR-модулей.
• Чувствительность химических сенсоров к другим газам.
• Стабильность показаний при изменении влажности у NDIR.
• Низкое энергопотребление компактных химических датчиков.

Технические параметры и точность измерений

Эффективность мониторинга зависит от диапазона измерений в ppm (частей на миллион) и способности прибора отличать целевой газ от примесей. Инфракрасные модели демонстрируют превосходную селективность, тогда как химические варианты могут реагировать на другие летучие соединения.

Особенности монтажа и подключения

Правильное размещение устройства гарантирует получение достоверных данных. Высота установки должна составлять примерно 1,5 метра от пола, так как углекислый газ распределяется в воздухе неравномерно.

1. Определение точки с минимальным влиянием сквозняков.
2. Проверка отсутствия рядом источников тепла или влаги.
3. Монтаж корпуса на стену с помощью дюбелей.
4. Прокладка кабеля к контроллеру умного дома или рекуператору.
5. Подключение питания согласно схеме производителя.
6. Настройка связи по протоколам (например, Zigbee или Modbus).
7. Проведение первичного теста на срабатывание при выдохе.

Пример из практики: Однажды я установил NDIR-датчик вплотную к приточному клапану. В итоге прибор постоянно показывал идеальные 400 ppm, хотя в глубине комнаты уровень газа превышал 1200 ppm. После переноса сенсора в центр помещения данные стали объективными.

Эксплуатация и долговечность

Срок службы NDIR-устройств исчисляется десятилетиями, так как в них нет изнашиваемых химических компонентов. Электрохимические сенсоры имеют ограниченный ресурс из-за постепенного исчерпания электролита.

Температура и влажность могут влиять на показания, поэтому современные приборы оснащаются встроенной термокомпенсацией. Регулярная калибровка по чистому воздуху (400 ppm) необходима для устранения дрейфа нуля, особенно в бюджетных моделях.

Варианты внешнего исполнения

Рынок предлагает решения как для профессионального монтажа, так и для любителей электроники. Модули для DIY-проектов представляют собой небольшие платы, тогда как бытовые приборы поставляются в готовых корпусах.

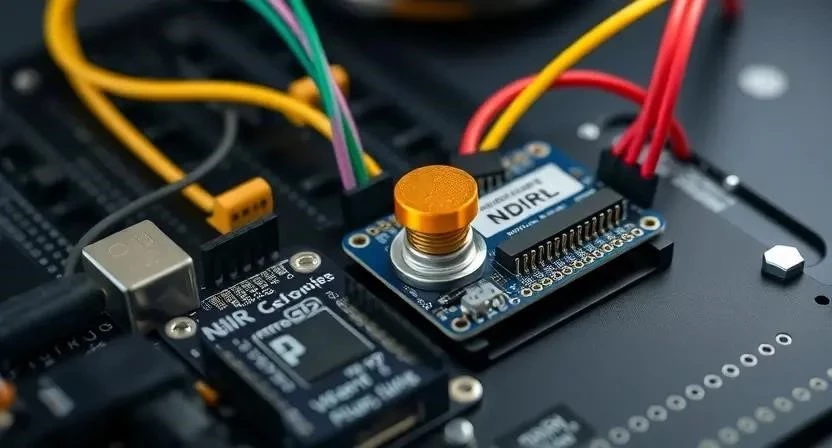

• Компактные PCB-модули для интеграции в свои устройства.
• Настенные панели с ЖК-дисплеем для визуального контроля.
• Приборы со светодиодным кольцом (индикация цветом).
• Индустриальные датчики в защищенных кожухах.
• Встраиваемые сенсоры для каналов вентиляции.
• Беспроводные автономные станции с питанием от батарей.
• Дизайнерские решения, имитирующие элементы интерьера.

Анализ стоимости и владения

Первоначальные затраты на NDIR-технологию выше, однако в долгосрочной перспективе она оказывается выгоднее. Химические сенсоры дешевле при покупке, но требуют периодической замены картриджа.

Пример из практики: В одном из проектов я использовал дешевые химические датчики в трех комнатах. Спустя полтора года их точность упала настолько, что пришлось заменить все три модуля. В итоге сумма затрат превысила стоимость одного качественного NDIR-датчика с выносными зондами.

Преимущества и недостатки технологий

Каждый тип сенсора имеет свои сильные и слабые стороны, которые определяют сферу его применения.

Рекомендации по выбору под конкретные задачи

Выбор зависит от того, планируете ли вы постоянный мониторинг или разовую проверку воздуха. Для жилых помещений приоритетом является стабильность и отсутствие необходимости в обслуживании.

1. Жилая комната или спальня — строго NDIR для контроля сна.
2. Серверная или офис — NDIR для управления приточно-вытяжной системой.
3. Промышленные объекты с утечками газов — химические сенсоры.
4. Портативные тестеры для быстрой проверки — химические модули.
5. Системы «умный дом» с автоматикой — NDIR из-за надежности.

Советы специалистов по подбору оборудования

Инженеры по вентиляции рекомендуют внимательно изучать технический паспорт устройства перед покупкой. Особое внимание следует уделить параметру «дрейф нуля» — он показывает, насколько сильно будут «плыть» показания со временем.

Пример из практики: При проверке нескольких моделей бюджетных датчиков я заметил, что некоторые требуют прогрева в течение 24 часов перед первой калибровкой. Игнорирование этого правила привело к ошибке в 200 ppm в первые сутки работы.

Ответы на часто задаваемые вопросы

Нужна ли калибровка датчику?
Да, даже NDIR-датчики требуют периодической калибровки по свежему воздуху для поддержания точности.

Почему датчик показывает неверные данные?
Это может быть вызвано неправильным размещением (сквозняки), отсутствием прогрева или износом электролита в химическом сенсоре.

Можно ли использовать дешевые китайские сенсоры?
Для ознакомления — да, но для управления вентиляцией лучше выбрать сертифицированные NDIR-модули.

Как часто менять химический элемент?
Обычно замена требуется раз в 1-3 года в зависимости от интенсивности загрязнения воздуха.

Влияет ли влажность на показания?
В дешевых моделях — да. Качественные сенсоры имеют встроенную компенсацию влажности и температуры.

Какой датчик быстрее реагирует на изменение CO2?
Химические сенсоры обычно срабатывают быстрее, чем инфракрасные.

Что такое ppm в контексте датчиков?
Это «parts per million» (частей на миллион), единица измерения концентрации газа в объеме воздуха.

Можно ли объединить разные типы датчиков в одну систему?
Да, это позволяет использовать химические сенсоры для быстрого обнаружения пиков, а NDIR — для общего контроля.
