Обеспечение безопасности в котельной требует установки надежной системы, способной мгновенно перекрыть подачу топлива при возникновении аварийной ситуации. Монтаж такого оборудования занимает от 4 до 8 часов, а итоговая стоимость зависит от выбранного бренда датчиков и типа клапана. Правильно настроенное автоматическое отключение котла при утечке газа позволяет предотвратить взрыв или отравление помещений. Грамотный подход к выбору компонентов гарантирует стабильную работу защиты в течение многих лет.
Предварительный анализ работ
Сложность монтажа оценивается как средняя, так как процесс требует базовых навыков в области электрики и понимания принципов работы газового оборудования. Проводить установку целесообразно либо в момент первичного монтажа котла, либо при плановой модернизации системы отопления. Основное время затрачивается на прокладку кабельных трасс и герметизацию соединений трубопровода. Важно учитывать, что работа с газом требует предельной аккуратности и строгого соблюдения технических регламентов.
Комплектующие для системы безопасности
Для полноценного функционирования защиты потребуется определенный набор компонентов. В список входят:
- Датчик утечки газа (сигнализатор)
- Электромагнитный отсечной клапан
- Соединительные провода
- Крепежные элементы (дюбели, саморезы)
- Специальный герметик для газовых соединений
- Кабель-каналы для защиты проводки
- Электрические распределительные коробки
- Блок питания или адаптер
Пример из практики: При установке отсечного клапана я рекомендую использовать только специализированный газовый герметик с высокой адгезией, так как обычные сантехнические составы могут со временем дать микротрещины, что приведет к ложным срабатываниям датчика.
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Датчик газа | 1 шт. | 1 шт. | 3 000 руб. | 3 000 руб. |
| Электромагнитный клапан | 1 шт. | 1 шт. | 5 000 руб. | 5 000 руб. |
| Провод соединительный | 5 м | 5 м | 60 руб./м | 300 руб. |
| Кабель-канал | 3 м | 3 м | 100 руб./м | 300 руб. |
| Герметик газовый | 1 туба | 0.1 тубы | 800 руб. | 800 руб. |
Оборудование для монтажа
Для выполнения работ потребуется следующий набор инструментов:
- Перфоратор — для сверления отверстий в стенах под датчик и кабель-каналы.
- Отвертки (крестовая и плоская) — для фиксации оборудования и подключения клемм.
- Мультиметр — для проверки напряжения в сети и целостности цепи.
- Газовый ключ — для монтажа отсечного клапана на трубу.
- Уровень — для ровной установки корпуса датчика.
- Стриппер — для быстрой и аккуратной зачистки изоляции проводов.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Перфоратор | Монтаж в бетон/кирпич | Обязательно | 5 000 руб. |
| Мультиметр | Электрическая проверка | Обязательно | 1 500 руб. |
| Газовый ключ | Работа с трубами | Обязательно | 1 200 руб. |
| Уровень | Выравнивание | Желательно | 500 руб. |
| Стриппер | Зачистка кабеля | Желательно | 800 руб. |
Организация рабочего пространства
Первым делом необходимо полностью освободить пространство вокруг газового котла и прилегающего трубопровода. Стены и пол в зоне работ следует защитить пленкой или картоном, чтобы избежать загрязнения. Важным этапом является обеспечение беспрепятственного доступа к электросети для подключения питания системы безопасности.
Подготовка поверхностей и трасс
Места, где будут закреплены датчик и клапан, очищаются от пыли и жировых отложений. Проводится тщательная проверка герметичности всех существующих соединений газовой трубы с помощью мыльного раствора. Если поверхность стены имеет сильные неровности или осыпается, применяется грунтовка. Завершается этап проверкой готовности кабельных трасс, по которым пойдет сигнал от датчика к клапану.
Технология установки системы
Монтаж осуществляется строго по определенному алгоритму для обеспечения максимальной надежности.
- Выбор места установки датчика: для метана прибор размещается в верхней части стены (ближе к потолку), так как газ легче воздуха. (30 мин)
- Монтаж корпуса датчика на стену с помощью дюбелей и саморезов. (20 мин)

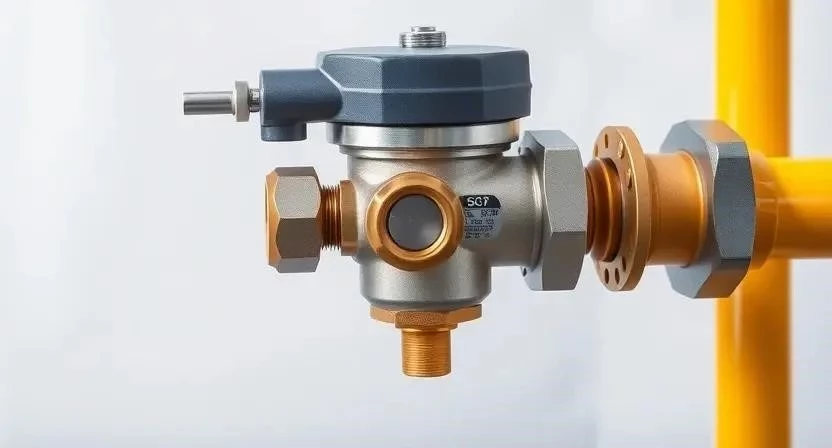

- Установка электромагнитного отсечного клапана в разрез газовой трубы. (60 мин)
- Подключение питания к датчику газа согласно схеме производителя. (30 мин)
- Соединение датчика с клапаном отсечки сигнальным кабелем. (30 мин)
- Интеграция системы в общий контроллер или подключение к цепи котла. (40 мин)
- Проверка герметичности всех резьбовых соединений клапана. (30 мин)
- Первичный запуск системы и калибровка чувствительности сенсора. (30 мин)
- Тестирование срабатывания с использованием специального тестового газа. (20 мин)
- Настройка параметров звукового и светового оповещения о тревоге. (20 мин)
- Фиксация всех кабелей в защитных кабель-каналах. (40 мин)
- Финальная проверка полного цикла автоматического отключения. (20 мин)
Пример из практики: Во время калибровки датчика важно проветрить помещение и убедиться, что рядом не используются парфюмерные средства или бытовая химия с резким запахом, так как это может привести к ложному срабатыванию и затянуть процесс настройки.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и крепление | 50 мин | Соблюдение высоты для метана |
| Монтаж клапана | 60 мин | Герметизация соединений |
| Электромонтаж | 100 мин | Защита кабеля в каналах |
| Настройка и калибровка | 60 мин | Использование тестового газа |
| Тестирование | 40 мин | Проверка срабатывания отсечки |
Технические особенности эксплуатации
Эффективность работы системы напрямую зависит от соблюдения температурного режима и уровня влажности, указанных в паспорте устройства. Время срабатывания электромагнитного клапана должно составлять доли секунды с момента подачи сигнала. Необходимо убедиться в совместимости датчика с маркой установленного котла. Особое внимание уделяется заземлению всех электрических компонентов, что исключает сбои при скачках напряжения.
Типичные ошибки при монтаже
Несоблюдение простых правил может сделать систему бесполезной или даже опасной. К наиболее частым ошибкам относятся:
- Установка датчика слишком низко (для метана) или слишком высоко (для пропана).
- Отсутствие заземления, что ведет к выходу электроники из строя.
- Применение несертифицированных или дешевых китайских клапанов.
- Игнорирование проверки заряда батареек в автономных моделях.
- Недостаточная фиксация кабелей, что приводит к их перетиранию.
- Неправильная калибровка порога срабатывания сенсора.
- Перекрытие датчика мебелью или декоративными панелями.
Пример из практики: В одном из объектов датчик был установлен слишком низко, из-за чего при реальной микроутечке метана система сработала с огромным опозданием, когда газ уже заполнил верхнюю часть комнаты. Это подтверждает критическую важность соблюдения высоты монтажа.
Расчет затрат на установку
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или силами специалистов.
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Комплект датчик + клапан | 1 набор | 8 000 руб. | 8 000 руб. |
| Расходные материалы | комплект | 1 500 руб. | 1 500 руб. |
| Работа мастера | 1 услуга | 5 000 руб. | 5 000 руб. |
| — | — | 14 500 руб. | |
| — | — | 9 500 руб. |
Экономия при самостоятельном монтаже составляет около 5 000 рублей, однако вызов специализированной бригады дает гарантию на герметичность газовых соединений.
Обслуживание системы после запуска
Для поддержания работоспособности требуется регулярная проверка системы раз в полгода. Необходимо очищать поверхность датчика от пыли с помощью сжатого воздуха, чтобы не забились приемные отверстия. В автономных системах следует своевременно заменять элементы питания. Срок службы современного оборудования составляет от 5 до 10 лет, после чего сенсор изнашивается и требует замены всего блока.
Сравнение вариантов защиты
На рынке представлены автономные датчики и централизованные системы «умный дом». Автономные устройства проще в установке и дешевле, но централизованные позволяют получать уведомления на смартфон и управлять вентиляцией. Также существуют механические клапаны, которые надежнее в плане отсутствия зависимости от электричества, но электромагнитные клапаны незаменимы для автоматического дистанционного перекрытия.
Ответы на частые вопросы
Можно ли установить датчик самостоятельно без лицензии?
Монтаж датчика и электрики возможен своими руками, но работы по врезке клапана в газовую трубу должны выполнять сертифицированные специалисты.
Как часто нужно тестировать систему?
Рекомендуется проводить проверку срабатывания раз в 6 месяцев с помощью тестового газа.
Что делать, если сработал ложный вызов?
Сначала проветрить помещение, проверить отсутствие реальной утечки, затем перезагрузить контроллер и при необходимости перекалибровать датчик.
Какой датчик лучше: для метана или пропана?
Выбор зависит от типа газа: метан легче воздуха (датчик наверх), пропан тяжелее (датчик вниз).
Работает ли система при отключении электричества?
Только если предусмотрен резервный аккумулятор или автономное питание.
Как выбрать надежного производителя?
Ориентироваться на наличие сертификатов соответствия ГОСТ и положительные отзывы монтажников.
Можно ли интегрировать систему в смартфон?
Да, если выбрать модель с поддержкой Wi-Fi или Zigbee модулей для умного дома.
Сколько служит электромагнитный клапан?
При правильном монтаже срок службы составляет около 10 лет.
