Автоматизация отопительного оборудования позволяет оптимизировать энергозатраты и поддерживать комфортный микроклимат без ручного вмешательства. Интеграция котла в умный дом требует от 5 до 20 тысяч рублей на базовые компоненты и занимает от одного до трех рабочих дней в зависимости от сложности системы. Процесс включает настройку программного обеспечения и физическое подключение контроллеров. Правильный подход к реализации гарантирует стабильную работу оборудования в зимний период.
Предварительный анализ системы
Перед началом работ необходимо оценить совместимость имеющегося оборудования. Важно проверить наличие в котле специальных контактов управления (так называемого «сухого контакта») или открытого API для программного взаимодействия. Выбор протокола связи определяет стабильность всей сети: Zigbee и Z-Wave лучше подходят для датчиков из-за низкого энергопотребления, в то время как Wi-Fi удобен для центрального хаба. Для реализации проекта потребуются базовые навыки работы с электрикой и понимание принципов коммутации цепей. Общее время на предварительную подготовку и изучение документации обычно составляет несколько часов.
Комплектация системы
Для полноценного функционирования автоматики потребуется определенный набор оборудования. Основной упор следует сделать на совместимость всех компонентов между собой.

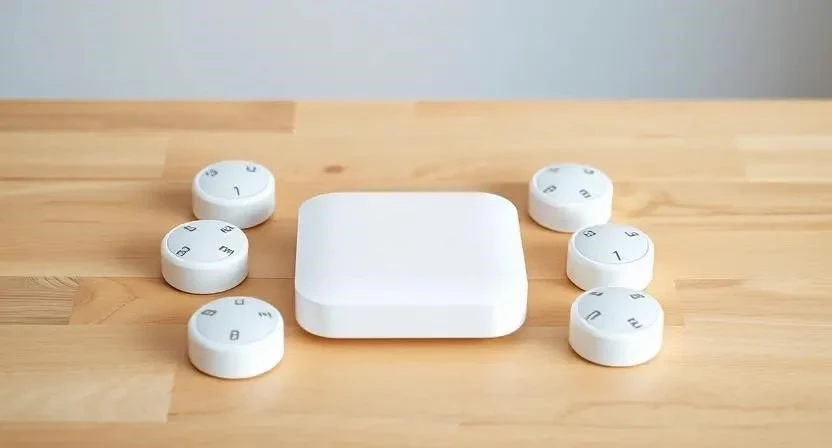

- Центральный шлюз (хаб) для объединения устройств
- Реле с сухим контактом для управления котлом

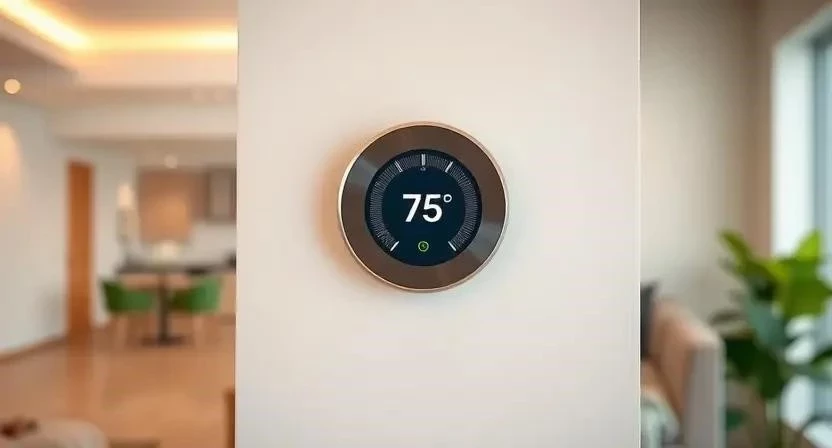

- Комнатные термостаты (по количеству зон)
- Беспроводные датчики температуры и влажности
- Кабель КВВГ или витая пара для стационарных соединений
- Блок питания на 5В или 12В для контроллера
- Монтажные коробки для размещения реле
- Датчики протечки воды для системы безопасности
Ниже представлены основные позиции оборудования с их функционалом и ориентировочной стоимостью.
| Оборудование | Функция | Количество (на дом 100м2) | Цена за ед. (руб) | |
|---|---|---|---|---|
| Умный хаб | Управление всеми устройствами | 1 шт. | 4000 | 4000 |
| Реле (сухой контакт) | Подача сигнала на включение котла | 1 шт. | 1500 | 1500 |
| Термостат | Контроль температуры в комнате | 3 шт. | 2500 | 7500 |
| Датчик температуры | Мониторинг климата | 4 шт. | 800 | 3200 |
| Кабель (метр) | Передача сигнала | 20 м | 50 | 1000 |
Инструментарий для монтажа
Качественное выполнение работ невозможно без специализированного инструмента. Некоторые позиции являются обязательными, другие — вспомогательными.
- Мультиметр (обязательно) — для проверки напряжения и прозвонки цепей
- Набор диэлектрических отверток (обязательно) — для работы с клеммами
- Перфоратор (обязательно) — для штробления и установки подрозетников
- Кабельный стриппер (желательно) — для быстрой зачистки изоляции
- Смартфон или ноутбук (обязательно) — для настройки ПО и API
- Изолента или термоусадка (обязательно) — для изоляции соединений
- Уровень строительный (желательно) — для ровной установки термостатов
Подготовка котельной
Электропитание в помещении должно быть стабильным, поэтому рекомендуется установка стабилизатора напряжения. Важной задачей является обеспечение качественного покрытия Wi-Fi или Zigbee, так как толстые стены котельной часто экранируют сигнал. Для этого в помещении может потребоваться установка репитера или перенос хаба ближе к котлу. Все электронные компоненты следует размещать в защищенных от влаги корпусах, чтобы избежать короткого замыкания при случайном протекании теплоносителя.
Техническая подготовка поверхностей
Процесс начинается с разметки и прокладки кабельных трасс от котла к местам установки термостатов. В стенах подготавливаются подрозетники, где будут размещены управляющие устройства. Особое внимание уделяется проверке заземления: отсутствие качественного контура заземления может привести к выходу из строя чувствительной электроники умного дома. Все кабели укладываются в гофру для защиты от механических повреждений и воздействия температурных перепадов в котельной.
Алгоритм настройки и подключения
Реализация системы проходит в несколько последовательных этапов. Каждый шаг требует проверки работоспособности перед переходом к следующему.
- Выбор экосистемы (1 час). Определение платформы (Apple HomeKit, Mi Home или Home Assistant) исходя из имеющихся гаджетов.
- Установка хаба (1 час). Подключение центрального шлюза к роутеру и обновление его прошивки.

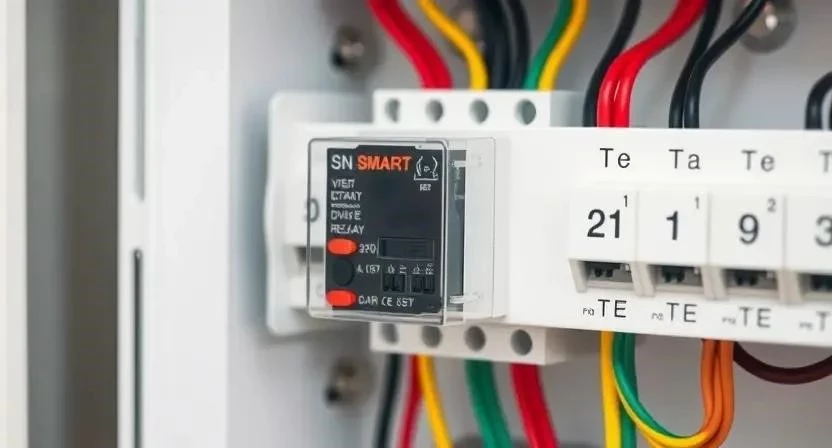

- Подключение реле (2 часа). Монтаж реле к контактам управления котлом. Из личного опыта: при подключении дешевых китайских реле без опторазвязки котел иногда выдавал ошибку по питанию, поэтому лучше использовать модули с гальванической развязкой.
- Монтаж термостатов (3 часа). Физическая установка устройств в подрозетники и их привязка к хабу.
- Интеграция датчиков (2 часа). Размещение датчиков температуры в удаленных комнатах для создания карты тепла.
- Создание базового сценария (1 час). Настройка простейшей логики: «если температура < 20°C, включить котел».
- Программирование расписания (1 час). Определение зон комфорта и времени снижения температуры (например, ночью или в рабочие часы).
- Настройка уведомлений (1 час). Создание алертов о критическом падении температуры или срабатывании датчика протечки.
- Тестирование (2 часа). Проверка работы системы в режимах «Максимум», «Эко» и «Выкл».
- Калибровка (2 часа). Сравнение показаний умных датчиков с эталонным термометром и внесение поправок в приложении.
Технические тонкости эксплуатации
Температурный режим в котельной должен оставаться в пределах нормы, чтобы избежать перегрева контроллеров. Радиосигналы могут подвергаться помехам от мощных насосов или электрокотлов, поэтому рекомендуется использовать экранированные кабели для критических узлов. Важным параметром является настройка гистерезиса — разницы между температурой включения и выключения. В одном из проектов я установил слишком узкий гистерезис (0.1°C), из-за чего котел включался и выключался каждые две минуты, что привело к быстрому износу пускового реле. Оптимальный интервал составляет 0.5–1.0°C.
Типичные промахи при установке
Ошибки при монтаже могут привести к снижению энергоэффективности или поломке оборудования.
- Использование реле без развязки, что создает риск пробоя платы управления котлом.
- Игнорирование заводских систем защиты, когда умный дом принудительно держит котел включенным при перегреве.
- Неправильный выбор места для датчиков. Однажды я закрепил датчик температуры прямо над радиатором, из-за чего система считала, что в комнате жарко, и отключала отопление во всем доме.
- Отсутствие резервного канала управления (ручного переключателя) на случай сбоя хаба.
- Использование дешевых батареек в беспроводных сенсорах, которые садятся за один месяц работы.
Финансовые расчеты
Стоимость автоматизации зависит от выбранного сегмента оборудования и способа монтажа.
| Категория | Бюджетный (Wi-Fi) | Средний (Zigbee) | Премиум (Z-Wave/Профи) |
|---|---|---|---|
| Хаб и контроллеры | 2 000 руб. | 6 000 руб. | 15 000 руб. |
| Датчики и термостаты | 4 000 руб. | 10 000 руб. | 25 000 руб. |
| Кабели и расходники | 1 000 руб. | 2 000 руб. | 5 000 руб. |
| Монтаж (работа) | 0 руб. (DIY) | 7 000 руб. | 20 000 руб. |
| 7 000 руб. | 25 000 руб. | 65 000 руб. |
Сравнение затрат при разных подходах к реализации:
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Оборудование | 10 000 руб. | 12 000 руб. | 2 000 руб. |
| Работа по монтажу | 0 руб. | 8 000 руб. | 8 000 руб. |
| Настройка ПО | 0 руб. | 3 000 руб. | 3 000 руб. |
| 10 000 руб. | 23 000 руб. | 13 000 руб. |
Регламент обслуживания
После запуска системы требуется регулярный уход для поддержания её стабильности. Раз в квартал необходимо проверять обновления прошивок для хаба и периферийных устройств, так как производители часто исправляют ошибки безопасности. Батарейки в беспроводных датчиках следует менять раз в сезон или по уведомлению приложения. Также рекомендуется раз в год проводить визуальный осмотр всех электрических соединений в котельной на предмет окисления или ослабления контактов.
Варианты альтернативной реализации
Существуют и другие способы автоматизации отопления. Некоторые производители предлагают штатные модули расширения, которые интегрируются в плату котла без разрыва гарантии. Более простой вариант — использование Wi-Fi розеток для управления электрокотлами, однако этот метод не позволяет гибко настраивать температуру по комнатам. Для крупных объектов применяются промышленные контроллеры (например, на базе PLC), которые обладают высочайшей надежностью, но стоят значительно дороже и требуют профессионального программирования.
| Протокол | Энергопотребление | Дальность связи | Стабильность | Сложность настройки |
|---|---|---|---|---|
| Wi-Fi | Высокое | Средняя | Средняя | Низкая |
| Zigbee | Низкое | Высокая (Mesh) | Высокая | Средняя |
| Z-Wave | Низкое | Высокая | Очень высокая | Высокая |
| MQTT | Зависит от носителя | Сеть | Высокая | Очень высокая |
| Проводной | Минимальное | Максимальная | Абсолютная | Средняя |
Ответы на популярные вопросы
Безопасно ли подключать сторонние реле к котлу?
Да, если использовать реле с сухим контактом, которое имитирует нажатие кнопки или замыкание цепи термостата, не подавая стороннее напряжение на плату.
Будут ли работать разные бренды устройств в одной системе?
Если устройства поддерживают единый протокол (например, Zigbee) или объединены через универсальный хаб (Home Assistant), они будут совместимы.
Что произойдет с отоплением при отключении интернета?
Локальные сценарии, настроенные на хабе, продолжат работать. Удаленный доступ через смартфон будет недоступен до восстановления связи.
Влияет ли такая интеграция на гарантию котла?
Подключение к штатным клеммам комнатного термостата обычно не нарушает гарантию, но любое вмешательство в схему платы может стать поводом для отказа в сервисе.
Можно ли управлять котлом через голосовых помощников?
Да, при наличии соответствующего моста или интеграции хаба с Алисой, Siri или Google Assistant.
Как защитить систему от зависания?
Рекомендуется использовать оборудование с функцией автоматической перезагрузки и watchdog-таймером.
Нужно ли ставить датчики в каждой комнате?
Для точного климат-контроля — да, для общего поддержания тепла достаточно одного датчика в самой холодной комнате.
Можно ли автоматизировать старый котел без электроники?
Да, с помощью электромагнитного клапана на подаче теплоносителя или управления электропитанием насоса.
Какое расстояние максимально допустимо между датчиком и хабом?
Для Zigbee в режиме Mesh-сети расстояние может быть неограниченным при наличии промежуточных устройств с питанием от сети.
Помогает ли автоматизация реально экономить газ/электричество?
Да, снижение температуры на 2-3 градуса в ночное время или в отсутствие людей позволяет сократить расходы на топливо до 15-20%.
