Выбор прибора учета воды определяет точность оплаты коммунальных услуг и частоту сервисного обслуживания системы водоснабжения. Установка стандартного узла учета занимает от 2 до 5 часов, а стоимость комплекта оборудования варьируется от 2 500 до 15 000 рублей в зависимости от технологии. Чтобы понять, какие импульсные и ультразвуковые счетчики воды: что выбрать для конкретных условий, необходимо разобрать их конструктивные особенности и эксплуатационные свойства.
Принципы работы и назначение приборов

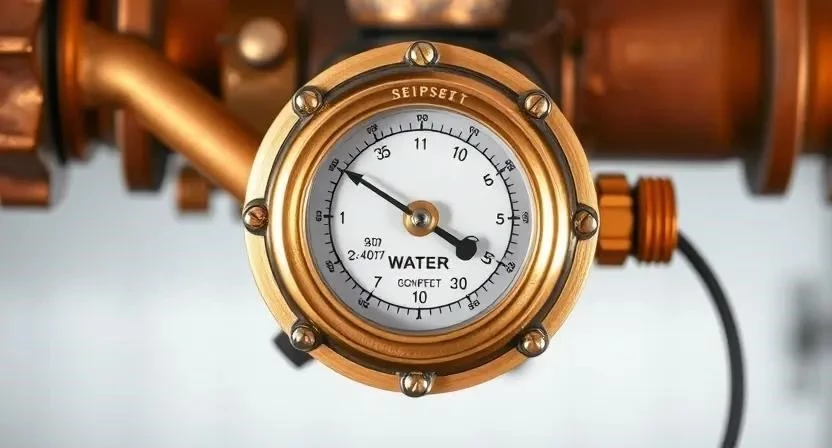

Импульсный счетчик воды представляет собой механический водомер, оснащенный специальным датчиком потока. При вращении крыльчатки или турбины датчик генерирует электрический сигнал (импульс), который передается в систему автоматизации ЖКХ для дистанционного сбора данных. Такие устройства объединяют в себе классическую механику и цифровую передачу информации.
Ультразвуковой счетчик воды работает по принципу измерения времени прохождения звукового сигнала через поток жидкости. Внутри прибора нет движущихся частей; датчики излучают ультразвуковые волны, скорость которых меняется в зависимости от скорости потока. Эта технология считается более современной и точной, так как исключает механический износ деталей.
Технические параметры устройств
Точность учета воды напрямую зависит от класса точности прибора. Ультразвуковые модели обычно имеют более высокий класс, что позволяет фиксировать даже минимальные утечки. Импульсные модели чувствительны к качеству воды: наличие окалины или песка может замедлить вращение механизма, что приведет к занижению показаний.
Диапазон измерения потока у ультразвуковых расходомеров шире, они стабильно работают при очень низких скоростях движения воды. Температурный режим для обоих типов обычно составляет от +5 до +60 градусов, однако электроника ультразвуковых приборов более требовательна к отсутствию резких перепадов температур.
| Параметр | Импульсный счетчик | Ультразвуковой счетчик | Влияние на эксплуатацию |
|---|---|---|---|
| Класс точности | Средний (1.5 — 2.5) | Высокий (2 — 5) | Точность оплаты счетов |
| Механический износ | Присутствует (турбина) | Отсутствует | Срок службы до поверки |
| Чувствительность к мусору | Высокая | Низкая | Частота очистки фильтров |
| Тип передачи данных | Импульсный выход | Цифровой интерфейс | Способ передачи в ЖКХ |
| Зависимость от давления | Средняя | Минимальная | Стабильность учета при скачках |
Особенности монтажа и установки

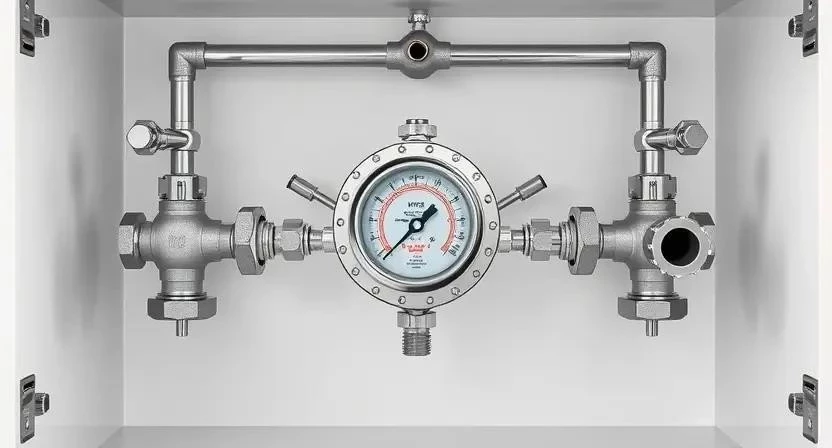

Монтаж счетчиков воды требует строгого соблюдения монтажной схемы. Для импульсных моделей обязательна установка дополнительных модулей связи, которые соединяются с основным прибором проводами. Ультразвуковые устройства более компактны в плане обвязки, так как вся электроника интегрирована в корпус.
Подготовка поверхности включает очистку труб от ржавчины и проверку герметичности соединений. Важно обеспечить ровную установку прибора относительно оси трубопровода, чтобы избежать турбулентности потока, которая может исказить показания.
Необходимые материалы для установки:
- Счетчик воды (выбранного типа)
- Фильтр грубой очистки (косой фильтр)
- Обратный клапан
- Переходники и ниппели под диаметр трубы
- Фум-лента или сантехнический лен с пастой
- Хомуты для крепления труб
- Герметик силиконовый
- Прокладки резиновые или паронитовые
Инструменты для проведения работ:
- Разводной ключ (2 шт.)
- Труборез или ножовка по металлу
- Набор отверток
- Уровень строительный
- Фонарь налобный
- Рулетка
- Очиститель для труб (щетка)
Пошаговая инструкция по монтажу:
- Перекрытие подачи холодной и горячей воды на стояке (10 минут).
- Слив остатков воды из системы через ближайший смеситель (5 минут).
- Демонтаж старых приборов или обрезка труб под размер нового узла (20 минут).
- Установка фильтра грубой очистки по направлению потока (15 минут).
- Монтаж обратного клапана для предотвращения обратного хода воды (10 минут).
- Нанесение уплотнительного материала на резьбу счетчика (5 минут).
- Установка водомера строго по горизонтали или вертикали согласно паспорту (15 минут).
- Подключение импульсного модуля (только для импульсных моделей) (20 минут).
- Затяжка всех гаек разводным ключом до плотного прилегания (10 минут).
- Постепенное открытие крана для проверки герметичности соединений (10 минут).
- Проверка отсутствия протечек с помощью мыльного раствора (10 минут).
- Снятие контрольных показаний и фиксация пломб (15 минут).
Работы следует проводить при температуре воздуха не ниже +10°C. Время застывания герметика, если он использовался, составляет от 2 до 12 часов. Одной из частых ошибок новичков является установка счетчика в обратном направлении, что делает учет невозможным.
Срок службы и эксплуатация
Долговечность импульсных приборов ограничена износом механических частей. Постоянное трение крыльчатки о подшипник приводит к постепенному снижению точности. Кроме того, ржавчина и окалина, попадающие в систему, могут заклинить механизм, что приведет к остановке учета.
Ультразвуковые модели лишены проблемы трения, однако их слабым местом является батарейка. Срок службы элемента питания обычно составляет от 6 до 12 лет. При разряде батареи прибор перестает фиксировать расход, что требует замены всего модуля или аккумулятора в зависимости от модели. Влияние ржавчины на ультразвук минимально, так как датчики отделены от потока стенками корпуса.
Габариты и внешний вид

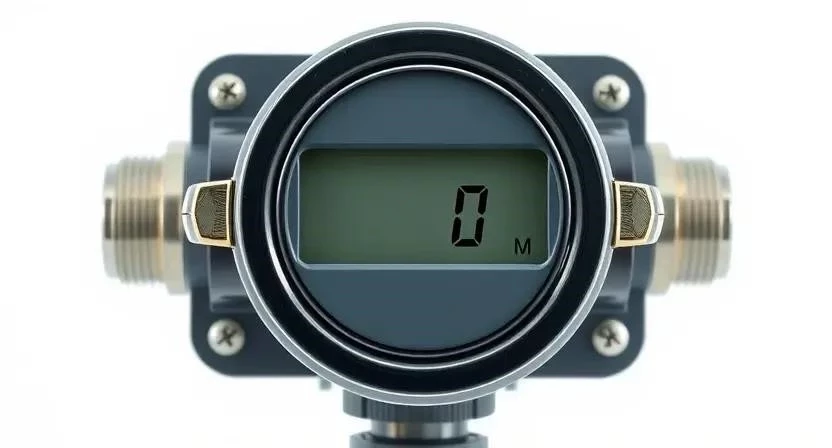

Эстетика приборов различается за счет конструкции дисплеев. Импульсные счетчики часто имеют аналоговый циферблат с вращающимися дисками, что может быть неудобно при расположении в глубоком сантехническом шкафу. Ультразвуковые модели оснащены ЖК-дисплеями с четкой цифровой индикацией.
По габаритам приборы сопоставимы, однако ультразвуковые расходомеры часто имеют более обтекаемую форму и меньший вес. Это упрощает их размещение в ограниченном пространстве, где каждый сантиметр имеет значение для доступа к запорной арматуре.
Финансовая сторона вопроса
Цена счетчиков воды существенно различается. Импульсные модели дешевле при покупке, но могут потребовать более частого обслуживания из-за износа механики. Ультразвуковые устройства стоят дороже, но предлагают более длительный межповерочный интервал и высокую надежность.
| Статья расходов | Импульсный (руб.) | Ультразвуковой (руб.) | Комментарий |
|---|---|---|---|
| Стоимость прибора | 1 500 — 3 000 | 4 000 — 8 000 | Зависит от бренда |
| Монтажные работы | 1 000 — 2 000 | 1 000 — 2 000 | Одинаковая сложность |
| Поверка (раз в 4-6 лет) | 500 — 1 000 | 800 — 1 500 | Ультразвук дороже в сервисе |
| Доп. модули связи | 500 — 1 500 | Встроены | Для импульсных обязательно |
| 3 500 — 7 500 | Первичные затраты |
Преимущества и недостатки
Каждый тип прибора имеет свои сильные и слабые стороны, которые проявляются в процессе многолетней эксплуатации.
Недостатки импульсных счетчиков:
- Постепенный износ подшипников и крыльчатки.
- Риск остановки при попадании крупного мусора.
- Более низкий класс точности по сравнению с ультразвуком.
- Необходимость прокладки проводов к модулю передачи данных.
- Зависимость точности от вязкости и плотности воды.
- Склонность к занижению показаний при старом износе.
- Более частая необходимость в техническом обслуживании.

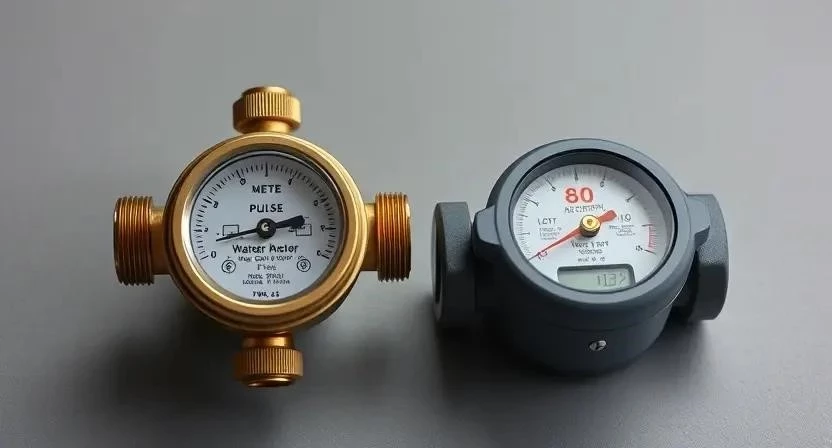

| Тип счетчика | Плюсы | Минусы | Вердикт |
|---|---|---|---|
| Импульсный | Низкая цена, проверенная временем схема | Механический износ, чувствительность к грязи | Бюджетный вариант |
| Ультразвуковой | Высокая точность, нет износа, ЖК-экран | Высокая цена, зависимость от батареи | Технологичный выбор |
Критерии выбора под конкретные задачи
Выбор прибора зависит от типа объекта и требований к автоматизации. Для обычных квартир в многоэтажных домах, где установлена общедомовая система сбора данных, часто выбирают импульсные модели из-за их доступности и совместимости со старыми системами ЖКХ.
В частных домах с индивидуальным водопроводом лучше ставить ультразвуковые счетчики, так как они менее чувствительны к качеству воды из скважин. Для промышленных объектов с огромными объемами расхода применяются мощные ультразвуковые расходомеры, способные выдерживать высокое давление в системе.
| Тип жилья/объекта | Рекомендуемый тип | Причина выбора | Приоритет |
|---|---|---|---|
| Квартира (эконом) | Импульсный | Минимальные затраты на покупку | Цена |
| Квартира (бизнес) | Ультразвуковой | Точность и эстетика ЖК-дисплея | Комфорт |
| Частный дом | Ультразвуковой | Устойчивость к примесям в воде | Надежность |
| Пром. объект | Ультразвуковой | Высокая пропускная способность | Производительность |
| Система с АСКУЭ | Импульсный/Ультразвук | Зависит от протокола передачи данных | Автоматизация |
Практический опыт и рекомендации
Опыт установки показывает, что ультразвуковые счетчики значительно реже вызывают споры с управляющей компанией из-за «занижения» или «завышения» показаний. Однако случались кейсы, когда в дешевых ультразвуковых моделях батарейка разряжалась уже через 3 года, что приводило к необходимости полной замены прибора с повторным вызовом мастера и пломбировкой.
В одном из случаев при замене импульсного счетчика в старом фонде было обнаружено, что крыльчатка полностью забилась ржавчиной, и прибор не крутился около полугода. Это привело к перерасчету по нормативу, что вышло дороже, чем установка более дорогого ультразвукового прибора. Еще один пример: установка импульсного модуля в сыром подвале привела к окислению контактов и потере связи с сервером ЖКХ через два года.
Советы инженеров по эксплуатации:
- Всегда устанавливайте качественный фильтр грубой очистки перед любым типом счетчика.
- Проверяйте герметичность соединений раз в год, чтобы избежать конденсата на электронике.
- Для ультразвуковых моделей выбирайте приборы с возможностью замены батареи.
- Не затягивайте гайки слишком сильно, чтобы не деформировать корпус прибора.
- Проводите поверку строго в установленные сроки, чтобы избежать штрафов.
Ответы на частые вопросы
Можно ли заменить импульсный счетчик на ультразвуковой без переделки труб?
Да, если диаметр резьбы и монтажная длина приборов совпадают, замена проходит без изменения трубопровода.
Как часто нужно менять батарейку в ультразвуковом счетчике?
В среднем один раз в 8-12 лет, что обычно совпадает с циклом поверки или сроком службы прибора.
Влияет ли магнит на работу ультразвукового счетчика?
Нет, в отличие от механических моделей, ультразвуковые приборы не чувствительны к воздействию магнитов.
Что делать, если импульсный счетчик перестал передавать данные?
Необходимо проверить целостность проводов от прибора к модулю и состояние контактов на передатчике.
Какой счетчик точнее при очень малом расходе воды?
Ультразвуковой счетчик фиксирует даже капельную утечку, в то время как механическая крыльчатка импульсного прибора может не начать вращение при очень слабом потоке.
Нужна ли поверка для ультразвуковых приборов?
Да, согласно законодательству, все приборы учета воды должны проходить периодическую поверку.
Можно ли ставить ультразвуковой счетчик на горячую воду?
Да, существуют специальные модели для ГВС, рассчитанные на повышенные температуры.
Почему ультразвуковой счетчик дороже?
Высокая стоимость обусловлена использованием пьезоэлектрических датчиков и сложной электронной платы управления.
