Автоматизация учета ресурсов в многоквартирном доме начинается с правильного выбора оборудования и схемы подключения. В среднем монтаж одного узла занимает от 4 до 12 часов, а стоимость комплекта оборудования варьируется от 7 000 до 20 000 рублей. Интеграция счетчиков в общедомовую систему: как сделать правильно и надежно требует строгого соблюдения технических регламентов. Грамотный подход исключает ошибки при передаче данных в управляющую компанию и обеспечивает точность расчетов.
Технические требования и предварительная оценка
Перед началом работ необходимо определить техническую возможность подключения конкретных приборов к существующему шлюзу. Владелец должен обладать базовыми навыками в области электрики и сантехники, чтобы избежать повреждения коммуникаций. Весь процесс, включая согласование, обычно занимает несколько рабочих дней. Обязательным этапом является получение разрешения от управляющей компании или ТСЖ, так как любое вмешательство в общедомовые сети без санкции запрещено.
Комплектация и расходные материалы
Для качественного монтажа потребуется набор специализированных компонентов, обеспечивающих стабильную передачу сигнала. Выбор кабеля зависит от выбранного протокола связи (проводной или беспроводной).
- Кабель витая пара (для проводных систем);
- Специализированные соединители и клеммы;
- Радиомодули для беспроводной передачи данных;
- Термоусадочные трубки для изоляции;
- Дюбели и саморезы для крепления модулей;
- Монтажные коробки (распределительные);
- Изоляционная лента ПВХ;
- Гофротруба для защиты кабельных линий.
| Материал | Количество | Расход на м2/узел | Цена за ед. | |
|---|---|---|---|---|
| Кабель связи | 10 м | 10 м/узел | 50 руб. | 500 руб. |
| Радиомодуль | 1 шт. | 1 шт/узел | 3500 руб. | 3500 руб. |
| Клеммники | 5 шт. | 5 шт/узел | 30 руб. | 150 руб. |
| Гофротруба | 5 м | 5 м/узел | 40 руб. | 200 руб. |
| Крепежный набор | 1 компл. | 1 компл/узел | 200 руб. | 200 руб. |

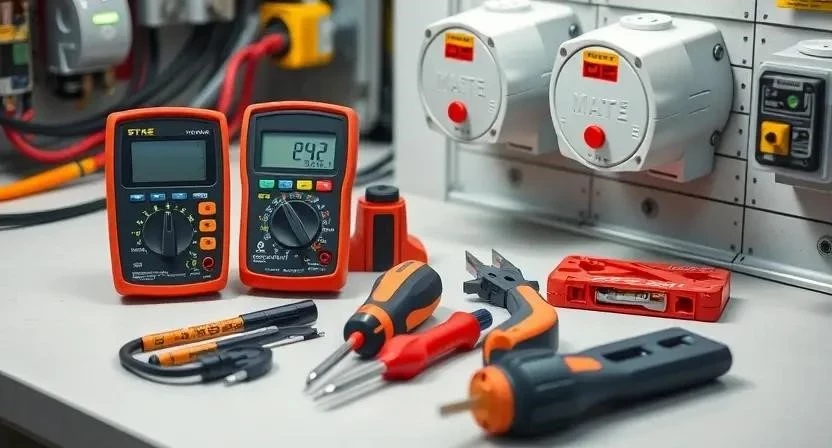

Инструментальный набор для монтажа
Использование профессионального инструмента сокращает время работ и гарантирует надежность соединений. Для работы с электроникой и трубопроводом потребуется как ручной, так и электроинструмент.
- Перфоратор с набором буров;
- Набор прецизионных отверток;
- Цифровой мультиметр;
- Стриппер для зачистки проводов;
- Строительный уровень;
- Разводной ключ;
- Фонарь налобный.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка целостности цепи | Обязательно | 1500 руб. |
| Перфоратор | Монтаж кабельных каналов | Обязательно | 5000 руб. |
| Стриппер | Быстрая зачистка изоляции | Желательно | 800 руб. |
| Разводной ключ | Монтаж узла учета | Обязательно | 700 руб. |
| Уровень | Выравнивание контроллеров | Желательно | 400 руб. |
Организация рабочего пространства
Доступ к общедомовым коммуникациям должен быть полностью открыт до начала работ. Полы и стены в зоне установки приборов следует защитить пленкой или оргалитом, чтобы избежать загрязнения. Рабочее пространство организуется таким образом, чтобы инструмент находился под рукой, а проходы оставались свободными. Весь строительный мусор выносится сразу после завершения каждого этапа подготовки.
Подготовка мест установки
Очистка поверхностей от пыли, ржавчины и старой краски позволяет надежно закрепить оборудование. В стенах выполняется штробление под кабель, если предусмотрена скрытая прокладка линий связи. После штробления места крепления контроллеров обрабатываются грунтовкой для предотвращения растрескивания штукатурки. Тщательная подготовка гарантирует, что модули связи не будут смещены в процессе эксплуатации.
Алгоритм выполнения работ по интеграции
Процесс монтажа требует последовательности действий для обеспечения корректной работы АСКУЭ. В одном из моих проектов столкнулся с тем, что старые трубы имели значительную коррозию, что потребовало дополнительной очистки поверхности перед установкой новых муфт.
- Выбор совместимых приборов учета (1 час).
- Демонтаж старых счетчиков при необходимости (1 час).
- Установка новых приборов учета в узлы (2 часа).
- Монтаж кабельных линий или настройка беспроводных модулей (3 часа).
- Подключение счетчиков к общедомовому контроллеру или шлюзу (1 час).
- Настройка протоколов передачи данных (1 час).
- Проверка герметичности всех соединений и электрической целостности (1 час).
- Тестовая передача данных в общую систему (30 мин).
- Проверка корректности отображения показаний на сервере (30 мин).
- Опломбирование приборов представителем УК (1 час).
- Подписание акта ввода в эксплуатацию (1 час).
| Этап | Время | Особенности |
|---|---|---|
| Подбор оборудования | 1 ч | Проверка совместимости с АСКУЭ |
| Монтаж приборов | 2 ч | Соблюдение направления потока |
| Прокладка связи | 3 ч | Защита кабеля гофрой |
| Настройка ПО | 1 ч | Привязка ID прибора к адресу |
| Приемка УК | 1 ч | Проверка пломб и актов |
Технологические особенности процесса
Соблюдение температурного режима при монтаже электроники предотвращает сбои в работе контроллеров. Кабель связи обязательно защищается от влаги с помощью герметичных коробок или термоусадки. Практика показала, что использование неэкранированного кабеля рядом с силовыми линиями приводит к потере пакетов данных в системе АСКУЭ. Особое внимание уделяется совместимости брендов счетчиков и системы сбора данных, так как разные производители могут использовать разные протоколы передачи.
Критические просчеты при установке
Ошибки при интеграции могут привести к некорректным начислениям или выходу оборудования из строя. Однажды монтаж был признан недействительным, так как модель выбранного импульсного счетчика не поддерживалась шлюзом, установленным в подвале дома.
- Неправильный выбор интерфейса передачи данных.
- Отсутствие заземления в электропитании контроллера.
- Нарушение герметичности сантехнических соединений.
- Пропуск этапа предварительного согласования с ТСЖ.
- Использование дешевых несертифицированных кабелей.
Смета и финансовые затраты
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Счетчик с интерфейсом | 2 шт. | 4000 руб. | 8000 руб. |
| Модуль связи | 1 шт. | 3500 руб. | 3500 руб. |
| Расходные материалы | 1 компл. | 1000 руб. | 1000 руб. |
| Работа мастера | 1 услуга | 5000 руб. | 5000 руб. |
| — | — | 17500 руб. |
| Параметр | Своими руками | Профессиональный монтаж | Экономия/Разница |
|---|---|---|---|
| Стоимость материалов | 12500 руб. | 12500 руб. | 0 руб. |
| Стоимость работ | 0 руб. | 5000 руб. | 5000 руб. |
| Гарантия | Отсутствует | 1-2 года | Риск поломки |
| Срок выполнения | 1-2 дня | 4-6 часов | Время |
| 12500 руб. | 17500 руб. | 5000 руб. |
Регламент обслуживания системы
После завершения монтажа требуется регулярный мониторинг работоспособности системы. Проверка связи с контроллером проводится раз в квартал для выявления возможных сбоев. Периодическая поверка приборов учета осуществляется согласно паспорту устройства. Обновление программного обеспечения контроллеров выполняется удаленно или через сервисный порт при изменении протоколов УК.
Варианты реализации сбора данных
Для домов с большой этажностью эффективно использование беспроводных систем на базе LoRaWAN или Zigbee, которые не требуют прокладки кабелей через все подъезды. Альтернативой служит установка индивидуальных модемов в каждой квартире, передающих данные напрямую через GSM-сеть. Такой подход упрощает монтаж, но увеличивает ежемесячные расходы на обслуживание SIM-карт.
Ответы на типичные вопросы
Как часто нужно проводить поверку интегрированных счетчиков?
Срок поверки устанавливается заводом-изготовителем и обычно составляет от 4 до 6 лет.
Законно ли устанавливать систему самостоятельно?
Монтаж оборудования возможен, но ввод в эксплуатацию и опломбирование должны проводить представители УК.
Каким способом передаются данные в АСКУЭ?
Данные передаются либо по импульсному выходу через кабель, либо по радиоканалу на общий шлюз.
Влияет ли интеграция на тарифы оплаты?
Сами тарифы не меняются, но исключаются ошибки ручного ввода и переплаты за общедомовые нужды (ОДН).
Что делать, если данные не отображаются в системе?
Необходимо проверить целостность кабеля, заряд батареи радиомодуля и настройки ID прибора.
Можно ли использовать счетчики разных брендов?
Только если они поддерживают один и тот же протокол передачи данных, совместимый с контроллером.
Сколько времени занимает процесс опломбирования?
Обычно визит представителя УК занимает от 15 до 30 минут на одну квартиру.
