Вытяжка в ванную: правила выбора и особенности монтажа

Вентиляторы для санузла

С засорами разобрались, теперь поговорим об этих волшебных вентиляторах, которые без труда уберут сырость и затхлость из вашего санузла.

Устройство вентиляции в туалете обязано отвечать следующим характеристикам:

уровень шума. Его максимальная величина – 35 децибел;
количество смен воздуха. При нормальной работе воздух обновляется от 5 до 8 раз.
необходимая производительность. Как рассчитать производительность вентилятора? Очень просто – площадь помещения умножается на количество раз, которое бы вы хотели, чтобы воздух очищался (допустим, 6) и прибавляем еще 1/5 от этого числа. Пример: помещение 3 метра *6 раз = 18, 18/5 =3,6, 18+3,6=21,6.

Виды вентиляции в туалете и ванной комнате

Все вентиляционные системы санузлов классифицируют по трем типам. Поэтому прежде чем приступить к обустройству вентилирования, стоит выяснить каких видов оно может быть, и какой лучше всего подходит.

Естественная

Этот тип вентилирования подходит, когда только планируется строительство дома или коттеджа, а именно в тот период, когда создается проект, происходит начальное закладывание ванной. Для того чтобы можно было нормально осуществить монтаж этой системы, у частного дома должны быть специальные вентиляционные каналы, которые проходят через внутреннюю конструкцию стен и выходят на чердак. Эти каналы можно выполнить из кирпича или из специального пластикового материала.

Прежде чем приступать к организации естественной системы вентилирования стоит обратить внимание на несколько важных рекомендаций:

во всех комнатах должны быть воздуховоды, которые обычно выполняются в положении по вертикали;
если ванная и туалет располагаются на одном этаже, то они могут обладать совмещенными вытяжками;
обычно чердак имеет большое количество вытяжек. Вытяжки ванной, туалета, кухни, сауны можно объединить в одну вытяжку, но при этом согласно требованиям в проекте они не должны располагаться на большом расстоянии друг от друга;
желательно чтобы воздуховод внутри имел гладкую структуру, напор воздуха из него должен выходить легко без различных трудностей и задержек.

Вентиляция естественного типа должна присутствовать в каждом частном доме и других строениях. Ни один проект строительства не осуществляется без использования естественной системы вентилирования.

вентиляции в частном

Принудительная или искусственная

Естественные системы вентилирования никак не могут справиться с большим количеством оседания конденсата, который образует появление грибка, плесени. Если еще несколько лет тому назад считалось, что устранить образование грибка и плесени практически невозможно, то на сегодняшний день созданы новейшие системы вентилирования, которые помогают полностью устранить эту неприятную проблему.

Основным отличием искусственной вентиляции от естественной является то, что в ней применяется специальное оборудование, которое осуществляет затягивание воздуха внутрь вентиляционного канала. Для затягивания воздуха могут применяться бытовые вентиляторы осевого, канального, радиального вида. При работе этих приборов в результате вращения лопастей ротора воздушные потоки подвергаются обработке и дальнейшему направлению внутрь вентиляционного канала. Данную искусственную систему можно обустроить собственными руками, но при этом она не является принудительной.

Несколько советов опытных мастеров:

если у вас в квартире имеется естественная вентиляция, то обязательно нужно следить за ее состоянием;
если вы хотите проверить ее состояние, то можно воспользоваться обычным старым дедовским методом – спичками;
для проверки нужно разжечь спичку и поднести к вентиляции;
если пламя от огня будет извиваться, наклоняться, то с вентиляцией все в порядке;
если пламя от огня будет оставаться неизменным, то вентиляцию необходимо переделывать на искусственную.

Виды по назначению

В зависимости от назначения системы могут быть нескольких типов:

вытяжная — все потоки воздуха выходят при помощи специальных вытяжных каналов;
приточного вида — в этой системе потоки воздуха в комнату поступают привычным методом, при этом оказывается дополнительное лишнее давление, которое вызывает выход старых потоков воздуха через шахту;
смешанный вид — этот вид системы совмещает в себе два вида вентиляции – вытяжного и приточного вида.

Виды вентиляции

По типу конструкции

Также вентиляционные системы могут иметь виды в зависимости от особенностей конструктивных элементов. По конструкции системы вентилирования обычно бывают двух типов:

канального типа — эта система используется, когда требуется наличие дополнительного усиления очищения потоков воздуха от конденсата, пара, пыли и других загрязняющих веществ. Обычно устанавливается в частных строениях для подведения вентиляционной системы к участку;
бесканального типа — обычно при этом типе вентилирования в домах и квартирах в отверстиях стеновых перегородок установлены специальные вентиляционные каналы, через которые и осуществляется процесс движения потоков воздуха. К примеру, есть ванная и туалет, между ними имеется специальное вентилируемое окно, а в туалете имеется выход к вентилируемому каналу.

Дополнительные функции

Оснащение вентилятора датчиком влажности в ванной комнате вполне логично. Такие устройства позволяют вентиляции работать автоматически, без человеческого вмешательства. При активном использовании комнаты влажность стремительно растет, и активизация датчика позволяет сразу запустить вытяжку. Когда микроклимат приведен в норму, устройство автоматически отключается.

Некоторые вентиляционные системы оснащаются и датчиками движения.

Даже отключение через некоторое время не всегда выручает. Ведь энергии тратится все равно много.

А вот опция управления мощностью куда полезнее. Она позволяет сокращать расход тока. В некоторых моделях предусмотрена опция непрерывного проветривания. Суть проста – вытяжка будет работать без перерывов, но на минимальных оборотах.

Скорость увеличивается только тогда, когда слишком сильно растет влажность воздуха. Таймеры обеспечивают работу в течение заданного времени после использования ванны; приборы запускаются и отключаются автоматически, без участия пользователей.

Для отслеживания времени очень полезны вентиляторы с часами на панели. Привлекательны и решения с пультами управления. Управление вытяжкой на расстоянии, даже лежа в самой ванне, нравится многим людям. Особенно важна такая опция, когда вентилятор ставится в труднодоступных местах. Выбор конкретной «начинки» зависит от личных потребностей.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

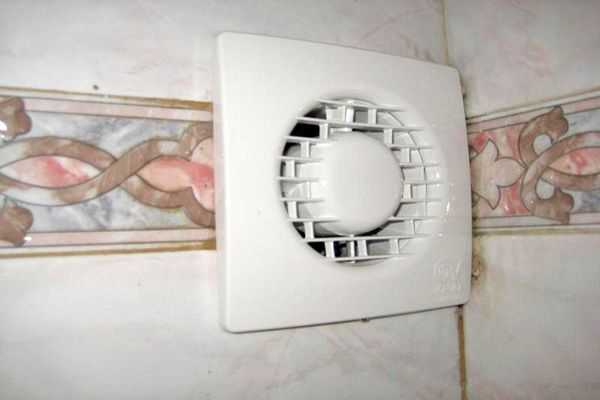

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
Нарушена герметичность соединений вентканала.
Вентиляторы установлены с ошибками и шумят слишком сильно.
Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить

Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

ВЕНТИЛЯЦИЯ ВАННОЙ И ТУАЛЕТА

Ванная комната и туалет относятся к категории «мокрых» помещений. Из-за специфики использования воздух в них имеет повышенную влажность, при перепадах температуры образуется конденсат. Поэтому вентиляции в санузлах нужно уделить максимум внимания.

Действующие нормы воздухообмена в зависимости от планировки помещений:

25 м³/час – для раздельных санузлов;
50 м³/час – для совмещенных помещений.

Для достижения этих показателей иногда недостаточно штатной системы. Самый простой вариант – искусственно ухудшить герметичность двери в санузел. Для этого в дверное полотно, в нижней части, устанавливают вентиляционную решетку. Дополнительно увеличивают зазор между дверью и полом. Но это не гарантирует требуемого результата, иногда проблема заключается в расположении вытяжного отверстия.

Возможные варианты решения:

установка вентилятора;
монтаж воздуховодов к каждому сантехническому прибору.

Общее условие – производительность устройств должно соответствовать пропускай способности общедомовой шахты. Критерии выбора вентилятора соответствуют вышеописанным для кухни.

Правила проектирования и установки воздуховодов:

между решетками забора воздуха монтируются канальные вентиляторы;
рекомендуемое сечение труб – круглое, чтобы снизить сопротивление воздушного потока;
монтаж в потолочной части;
наличие ревизионных люков для обслуживания.

Для подобной схемы также выполняется правило площади сечения – диаметр подводящей трубы не должен быть больше общедомовой шахты.

Перед покупкой и установкой дополнительного вентиляционного оборудования рекомендуется рассчитать его производительно и выбрать оптимальное место монтажа. Также нужно периодически проводить работы по обслуживанию – очистка фильтров, удаление мусора и пыли с внутренней поверхности труб и каналов.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

Снимите вентиляционную решетку.
Очистите канал вытяжки от мусора и пыли. Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого: — отключаем напряжение в сети; — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются. — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
Укладываем кабель в короба.
Закрываем и крепим декоративную крышку вентилятора.

Естественный воздухообмен в доме

В основу естественного воздухообмена положено свойство газообразных и части жидких веществ с температурой более высокой подниматься вверх. Таким образом, отработанный воздух естественным путем выводится из помещения через вертикально расположенный вытяжной канал затягивая, попутно наружный воздух через приточные ходы.

Естественная вентиляция не всегда обеспечивает комфорт в доме. Часто применяют смешанный вариант, когда кроме естественного движения воздуха дополнительно используют и вентиляторы (+)

На неэффективность приточной вентиляции указывает избыток влаги в помещении во время холодов или повышенная сухость в теплое. Присутствие большого количества пыли, недостаток кислорода — это также признаки недостаточного притока воздуха извне.

Последствием плохой вытяжки является образование грибка под обоями, в санузле, оседание копоти на кухонных стенах, запотевшие окна.

Проверить работу вытяжки легко. Достаточно поднести к вентрешетке лист бумаги. При хорошей тяге он выгнется в сторону вентиляционного канала, в противном случае ничего не произойдет. Следует сделать вывод, что вытяжка чем-то забита и для обеспечения тяги канал необходимо прочистить.

Чтобы обеспечить частный дом хорошей вентиляцией нужно начать с расчета воздухообмена. По его результатам подбирают сечение каналов, тип вентиляционной системы и делают эскизный вариант схемы вентиляции, где указывают места прохода воздуховодов и установки вентоборудования, точки забора и вывода воздушной массы.

Частные дома в основном находятся за городом, где воздух, в отличие от городского, более чистый и нет потребности в дополнительной очистке. Поэтому естественная вентиляция для частного дома предпочтительней.

Большим препятствием для поступления свежего воздуха являются пластиковые окна, в которых отсутствуют щели, а стекла очень плотно прилегают к рамам.

Выход в установке приточного клапана. Его располагают на верхней раме, поэтому воздух, приходящий с улицы, уходит под потолок и только после смешивания с конвенционными потоками и приобретения комнатной температуры опускается вниз.

Расположение элементов вытяжной системы должно обеспечить прохождение воздушного потока с охватом всего дома по направлению от «чистых» помещений к тем, где воздух наиболее подвержен загрязнению.

Согласно этому правилу в помещениях с особыми условиями, к которым можно отнести котельные, кухни с газовой плитой, подвалы, комнаты с каминами и колонками, туалеты, присутствие вытяжки обязательно. В этих помещениях нужны и клапаны.

Конструкционные особенности приточного клапана позволяют проветривать помещение, не создавая сквозняков и не снижая эксплуатационных характеристик окна. При этом не образуется конденсат. Клапан щелевого типа, как на фото, можно установить на существующий оконный блок

Существуют вентиляционные клапаны, устанавливаемые на стену. Этот патрубок с круглым сечением вставляют в сквозное отверстие в стене и закрывают решетками как с внутренней стороны, так и с наружной.

Как правило, стеновой приточный вентилятор может подать в дом 50-100 мᶾ воздуха за час. Исходя из этой нормы и выполнив соответствующий расчет, подбирают их оптимальное количество

Решетку, расположенную внутри, можно регулировать — открывать и закрывать полностью или частично. При установке отдают предпочтение месту возле окна. Иногда приточный клапан монтируют за радиатором и тогда поступающий воздух сразу нагревается.

Выводы и полезное видео по теме

Отсутствие естественной вентиляции можно компенсировать установкой принудительной аппаратуры. При составлении проекта вентиляции следует минимизировать повороты, переходы, сужения. Эти элементы негативно сказываются на аэродинамике, увеличивают шум, накапливают жир и пыль.

Обустройство системы дополнительной вентиляции ведет к финансовым расходам. Услуги специалистов дороже, чем самостоятельный монтаж. Окончательная стоимость зависит от: количества квадратных метров, назначения помещения, числа жильцов, габаритов оконного проема.

В частном строении вентиляцию можно осуществить в соответствии с предпочтениями. В многоэтажных домах нужно отрегулировать систему под себя. Переизбыток тяги устраняется при помощи регулируемых вентиляционных решеток, а недостаток компенсируется установкой дополнительных вентиляторов. Информацию о правильном монтаже можно почерпнуть из видеоматериала.
