Монтаж водостоков для крыши своими руками

Монтаж системы наружного водостока

Система наружного отведения воды с крыши может быть:

  • неорганизованной. В этом случае вода сходит произвольно, такой способ обычно применяется для небольших хозяйственных построек;
  • организованный. Вода собирается в желоба, после чего по сливным трубам выводится за пределы здания.

При создании наружного водостока желоба крепятся при помощи специальных кронштейнов, которые можно сделать самостоятельно, но лучше приобрести уже готовые.

При создании наружного водостока желоба должны крепиться под уклоном, это обеспечит эффективное удаление поступающей с крыши воды. Создать систему наружного водостока своими руками несложно. Сейчас в продаже есть все необходимые элементы. Достаточно составить схему и рассчитать, сколько и каких элементов необходимо, после чего можно просто и быстро выполнить их монтаж.

Наружную водосточную систему вполне возможно смонтировать своими руками, потому что в продаже имеются все необходимые комплектующие для облегчения этого процесса

Установка наружной водосточной системы выполняется в следующем порядке.

  1. Расчёт необходимого количества материалов. Нужно определиться с количеством держателей, желобов, сливных труб и колен.
  2. Разметка мест для крепления крюков. После того как места крепления отмечены, проводится загиб крюков на необходимый угол и их фиксация.
  3. Подготовка мест под воронки. В желобах готовят отверстия под воронки, после чего их фиксируют.

  4. Укладка желобов. Желоба с установленными воронками укладывают в держатели и фиксируют их.
  5. Монтаж сливных труб. На стену они крепятся при помощи специальных кронштейнов.
  6. Соединение сливных труб и воронок. При помощи колен с необходимым углом наклона выполняется соединение сливной трубы и воронки.

Правильно выполненная система наружного водостока надёжно защищает кровлю, стены и фундамент здания от проникновения в них воды. В холодное время года во время частых оттепелей может произойти замерзание сливных труб водостоков, поэтому вода не будет эффективно удаляться. Чтобы такой проблемы не возникало, можно установить обогрев этих элементов. Для этого используется саморегулирующийся или резистивный кабель, который крепится к водостокам и трубам. Проходящий по кабелю электрический ток вызывает его нагревание, в результате чего элементы водосточной системы остаются тёплыми, поэтому вода в них не замерзает.

Видео: обогрев желобов и сливных труб

Главные требования, которые предъявляются к водосточной системе — это удаление воды с крыши дома, а также высокая прочность, герметичность и большой срок службы. Надо рассчитывать, чтобы такая система могла выдерживать большие нагрузки, зимой на ней может скапливаться большое количество льда. Чтобы установленная своими руками система соответствовала всем требованиям, необходимо правильно выполнить её расчёт, после чего провести монтаж с соблюдением разработанных технологий.

Особенности монтажа элементов

Время установки водосточной системы зависит от этапа строительных/монтажных работ. Во время возведения здания ее устанавливают до укладки покрытия. В период проведения ремонта, если не планировалась смена кровли, монтаж выполняют в любое время, но кронштейны желобов в этом случае крепят к лобовой доске, а не к стропилам.

До недавнего времени существовали только подкровельные крепежи. Сегодня можно найти разные виды крюков, кронштейнов, которые позволяют собирать водоотливы до и после монтажа кровли.

Общий алгоритм установки выглядит так:

  1. Определяется расположение вертикальных труб с учетом размещения дверей, окон. Обычно это углы здания или центр фасада (если длина одной стены больше 18-20 м).
  2. В самую нижнюю точку желоба устанавливаются воронки.
  3. Монтируются кронштейны. Основные держатели размещают на 10-15 см от воронок, остальные — на одинаковом расстоянии в 40-60 см друг от друга.
  4. Укладывается желоб в кронштейны с учетом расширения выбранного материала.
  5. Монтируются соединители желоба между кронштейнами с соблюдением расстояния в 10-15 см.
  6. Соединяется желоб с воронками. Если желоб состоит из нескольких частей, удобнее их сначала собрать, а потом закрепить по условной линии, продолжающей крышу. Расстояние — около 1 см от края кровли.
  7. Монтируются углы и заглушки. Если угол у кровли не прямой, подбираются регулируемые детали, которые подрезаются по линиям поворота. Так обходятся эркеры.
  8. Устанавливаются трубы в 3-8 см от стены строения. Крепятся пластиковые или металлические хомуты, фиксирующие водосток к фасаду.

Расстояние от конечного слива до отмостки — от 15 см, до земли — от 25 см. Если установить ниже, появится риск образования наледи внутри труб, что может привести к разрыву.

От стены до труб должен соблюдаться отступ не менее 3 см, чтобы поверхность не отсыревала. Для обхода архитектурных элементов или изменения направления стока допустимо использование колена в 135 градусов.

Относительно недавно в продаже появились регулируемые кронштейны. С их помощью можно настраивать радиус изгиба, подкручивая шурупы

Монтаж пластиковой водосточки осуществляется при температуре от +5 градусов и выше. Сооружение металлической системы может производиться в любое безопасное для кровельщиков время, независящее от температурных показателей. После завершения установки система готова к эксплуатации.

Водостоки для крыши своими руками

Для вдохновения на работу предлагаем ознакомиться с
интересными, креативными и просто красивыми вариантами самодельных водостоков.

1. Из чего можно сделать водосток своими руками

Рассмотрим, какие бывают водостоки из подручных материалов

Как правило, водосточная система покупается в виде комплекта
из доборных элементов нужного размера, собирается и устанавливается на крышу
дома. Но в тоже время, водостоки могут быть сделаны своими руками из подручных
материалов. Это не всегда делается в целях экономии, в большей мере для
создания декоративного сочетания с элементами, дополняющими дизайн-проект дома.

Водосливы для крыши из дерева. При должной обработке и
правильном выборе древесины, деревянный водосток способен прослужить более 10
лет. Для работы пригодны такие породы как пихта, лиственница и сосна.

Водостоки для крыши из пластиковых бутылок. Может подойти
как временная конструкция.

Водосток из свинца. Редкий и малопрактичный вариант для
устройства водоотводов, хотя, свинец легко поддается обработке и выдерживает
перепады температур. Но, учитывая, что свинец опасен для здоровья человека, не
используется в производстве отливов;

Водосток из оцинковки. Сравнительно низкая стоимость
оцинкованной стали делает этот материал самым популярным среди кустарных
мастеров. Сложен в обработке, требуется специальное оборудование для работы.
Срок службы водостока из оцинкованной стали не превышает 10 лет.

Водосток из оцинковки с полимерным покрытием. Защитное
покрытие устраняет недостатки простой оцинковки и увеличивает срок ее службы.
Все металлические водосточные системы изготавливаются из окрашенной
оцинкованной стали.

Водосток из керамики. Чтобы сделать керамический водосток
своими руками потребуются навыки гончарного мастерства и специальная глина. В
целом же срок их эксплуатации может превышать столетия.

Водостоки из бетона (цемента). По сравнению с керамикой,
более доступная разновидность водостока. Однако большой вес нивелирует
доступность, поэтому, в качестве водостоков для крыши не используют крайне
редко. Чаще используется как наземный элемент (бетонный водосток тротуарный).

Водосток из меди. Самый лучший, но наиболее дорогой материал
для устройства системы отвода воды. Медный водосток может использоваться не
одно столетие.

2. Расчет водостоков для крыши

Определяем диаметр и количество желобов. А также количество
и место установки воронок.

Схемы демонстрируют, что длина ската играет важную роль при
выборе.

Крепеж для желоба устанавливается через 600 мм.

Крепеж для трубы устанавливается через 1 000 мм.

Совет. Чтобы крепление водостока было надежным крепеж желоба
нужно устанавливать возле каждого доборного элемента – углов, воронки,
заглушек. А крепление трубы возле слива, поворотов и тройников-разветвителей.

3. Какой водосток выбрать – круглый или квадратный?

Сечение водосточной трубы может быть квадратным или круглым
– что лучше, трудно сказать точно, все зависит от индивидуальных пожеланий.

Нюанс. Круглая водосточная система более проста в уходе. В
квадратной системе по углам скапливается грязь, что снижает эффективность ее
функционирования (субъективное и спорное мнение).

4. Схема и чертеж водостока с размерами

Схематический чертеж каждого элемента важная составляющая
процесса. Изготовление водостока требует соблюдения всех требований, размеров и
габаритов, иначе система попросту не состыкуется. Чертежи можно сделать
самостоятельно, или воспользоваться представленными ниже.

5. Стандартные размеры водостоков для крыши — чертежи

Размеры водосточной трубы

Размер водосточного колена (гофрированного)

Размеры отлива водосточной трубы (нижнее колено)

Размеры водосточных желобов (прямой, угловой)

Размер заглушек для водосточных желобов

Размеры водосточных воронок

Размер крепежа водосточного желоба

Размеры крепежа для водосточных труб

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления – самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.

Самодельная водосточная система

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу – пластиковая, металлическая.

Металлическая водосточная система

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Металлическая водосточная система

Преимущества металлических водостоков:

прочность;

надежность;

выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

не поддерживают горение;

рабочий температурный режим -60°С +130°С;

стабильность размеров.

Недостатки водостоков из металла:

высокая стоимость;

значительный вес всей системы;

сложность монтажа;

малый выбор цветов;

появление ржавчины при повреждении защитного слоя (исключение — водосточная система из меди);

незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Металлическая водосточная система — элементы и комплектующиеЖестяная водосточная система — обозначение конструктивных элементов

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

Как обеспечить отвод воды от фундамента

От того как правильно установить водосток, зависит и своевременный отвод собранной воды от фундамента Вашего дома. Для этого рекомендуем обустроить ливнеприемник небольшого размера.

Установить его нужно в том месте, где из водосточной трубы выходит вода.  Для этого Вам понадобятся полимерные трубы, конец которых можно вывести непосредственно на улицу или к фильтрующему колодцу.

Обустройство наружного ливнеприемника

Как вариант обустройства ливнеприемника можно рассмотреть приямок. Его можно приобрести уже готовый в  строительных магазинах или забетонировать своими руками. Более дешевый вариант – сделать приямок самостоятельно.

Для того чтобы обустроить ливнеприемник, откуда вода будет поступать в фильтрующий колодец, понадобятся следующие стройматериалы:

  1. 1,5 м3 фракционного (от 5 до 20) щебня.
  2. 0,1 м3 песка.
  3. 50 кг цемента.
  4. Опалубка из деревянных досок.
  5. Канализационная полимерная труба (она нужна для применения снаружи здания). Ее длина нужна исходя из размеров загородного участка.
  6. Решетка сварная. Ее размер зависит от размера ливнеприемника.
  7.  Вода.

В зависимости от того как сделать водосточную систему, можно практически на все 100% обезопасить фундамент дома от возможного намокания.

Для этого очень важно определить, где будет расположен ливнеприемник. Выбирая такое место, Вам понадобятся деревянные колышки для наметки на местности

Рекомендуем такие размеры ливнепримника:

  • Внутренний размер – 300х300мм;
  • Наружный размер – 400х400 мм (учитывая толщину бетонной стенки);
  • Глубина приямка – 600 мм.

Не менее важным и трудоемким этапом данной работы является выкапывание траншеи, для того чтобы уложить водосточную трубу.

В конце траншеи нужно вырыть котлован для обустройства фильтрующего колодца. Рекомендуем его оптимальный размер: 1000 мм на 1000 мм, глубины достаточно и одного метра.

Фильтрующий колодец

Теперь можно приступить к укладыванию в траншею трубы, ее конец будет на 50 мм выступать в обустроенный приямок и на 500-600 мм в фильтрующий колодец.

После того, как трубу уложили, переходим к бетонированию ливнеприемника. Для этого делаем опалубку из досок, устанавливаем специальную армирующую сетку, затыкаем пленкой отверстие трубы. Замешиваем смесь из бетона и заливаем ее в обустроенную форму.

Для того чтобы бетон набрал прочность, придется некоторое время подождать. В это время можно заняться обустройством колодца фильтрующего.

Учитывая такой факт, что дождевая и талая вода, поступающая в колодец, не нуждается в дополнительной очистке, то вполне достаточно просто заполнить его щебнем, сверху  присыпав его (на толщину 200 мм) садовой землей.

Устанавливаем решетку на ливнеприемник, направляем в него трубу водостока. Все – работа окончена. В нашей статье мы рассказали о том, как правильно установить водосточную систему своими руками, выполняя инструкции пошагово.

Материал для водостоков

Выбранный материал должен отличаться прочностью, долговечностью и устойчивостью к воздействиям внешней среды – осадкам, перепаду температур и ультрафиолетовым лучам.

В той или иной степени этим требованиям отвечают:

  1. Листовая оцинкованная сталь – бюджетный вариант, активно используемый для создания желобов водоотводящих систем. Его недостаток – не слишком высокая прочность, конструкцию можно повредить ломом во время чистки от наледи.
  2. Металл с полимерным покрытием. Отлично подходят для строений, крыша которых покрыта металлочерепицей, поскольку легко подобрать подходящий по цвету материал. Устойчивость к низким температурам и коррозии делают стальные желоба с защитной пленкой из полимера неплохим выбором. Единственный минус – ощутимый шум, который возникает в момент прохождения вод по желобам.
  3. Окрашенная листовая сталь. Такие конструкции потребуют периодического обновления покрытия. Не слишком удачный выбор для домов, крытых мягкой кровлей – попадающие вместе с дождевой водой в желоба абразивные частицы постепенно разрушат металл.
  4. Пластик. Прочный и устойчивый к коррозии материал, изделия из которого достаточно легко собрать. Конструкция устойчива к ультрафиолету, не разрушается абразивными частицами, кислотными осадками. Не шумит.
  5. Медь и сплав цинка и титана. Отличаются долговечностью, прочностью и надежностью, однако стоят весьма дорого.

Самостоятельное устройство водостока из канализационных труб

Выполнить отливы из канализационных труб своими руками не представляет особых трудностей. Начать работу стоит с создания чертежа будущей конструкции.

Проектирование

Схема водостока будет включать следующие элементы:

  • отливы;
  • воронки;
  • вертикальные трубы стояков;
  • кронштейны;
  • хомуты.

Расчет количества необходимых материалов:

  • Желоба будут проходить по всему периметру крыши. Чем меньше мест стыковки деталей по длине, тем надежнее станет конструкция. Поэтому лучше выбирать более длинные трубы. Стоит также учитывать, что каждый элемент разрезается пополам.
  • Вертикальные стояки устанавливаются на расстоянии не более 12 метров. Если длина здания меньше, то водостоки устраиваются по углам. Их длина равняется высоте дома.
  • Для отведения воды в ливневую канализацию или лотки потребуются также угловые элементы для стояков. Они обычно устанавливаются в верхней и нижней части конструкции.
  • Количество кронштейнов для желобов рассчитывается исходя из шага установки 50-60 см. Дополнительные элементы требуются в местах стыковки двух отливов, местах установки воронок, по углам здания.
  • Держатели вертикальных труб фиксируют элементы к стене. Их потребуется не менее двух штук на каждую деталь стояка.
  • Воронки монтируются на каждый вертикальный водосток.

На желоба также потребуются: заглушки для тупиковых отрезков, ограничители перелива воды, соединители, наружные и внутренние угловые элементы.

Для работ по устройству водосточной системы из канализационных труб своими руками нужны следующие инструменты:

  • болгарка или ножовка по металлу для распила пластиковых деталей;
  • строительный уровень и рулетка;
  • отвертки или шуруповерт;
  • напильник;
  • веревка;
  • лестница.

После подготовки всех материалов и инструментов приступают к устройству водосточной конструкции.

Этапы монтажа

До начала монтажа необходимо определиться со способом установки конструкции. Желоба можно фиксировать к стропилам, карнизу или кровле.

К стропилам или карнизу чаще всего крепят водосточные желоба из канализационных труб до укладки кровельных материалов. Если система водоотведения монтируется в готовом здании, то ее фиксируют к кровле. Также этот вариант рационально использовать при большом расстоянии от края крыши до стен дома. Установка желобов производится таким образом, чтобы одна треть ширины элемента находилась под кровлей.

Этапы монтажных работ:

  • Желоб из канализационной трубы изготавливают путем продольного распила пластиковой детали. На концах элементов оставляют цельные участки для соединения. Места распила необходимо зашлифовать.
  • Сначала крепят на кронштейны угловые элементы. Фиксацию деталей осуществляют с помощью саморезов.
  • Между двумя углами натягивают веревку в качестве уровня. Требуется проверить ее уклон.
  • С шагом 50-60 см крепят остальные кронштейны и монтируют желоба. Между собой элементы крепят на клей или применяют соединители. Места стыков должны быть герметичны. Устанавливают заглушки на торцах желобов.
  • Водосборные воронки монтируют на резиновых прокладках.
  • Далее производят крепление хомутов для вертикальных деталей слива. Они располагаются на расстоянии 5-10 см от поверхности стен.
  • Вертикальные конструкции собираются и устанавливаются в держатели.

Защиту водостоков из канализационных труб от мусора выполняют из пластиковых сеток. Их нарезают на полосы и сворачивают в виде цилиндра. Его диаметр должен быть немного меньше, чем желоба. Каждый элемент фиксируют хомутом или проволокой и укладывают в отливы. Сеткой также защищают детали воронок.

Для плоских крыш устройство желобов не требуется. При таком варианте монтируются только водосборные воронки и вертикальные стояки. Материал кровли должен заходить на основание воронки. Сверху выполняют защиту из сетки.

https://youtube.com/watch?v=6hoBj9WXiQQ

Полезные советы и рекомендации

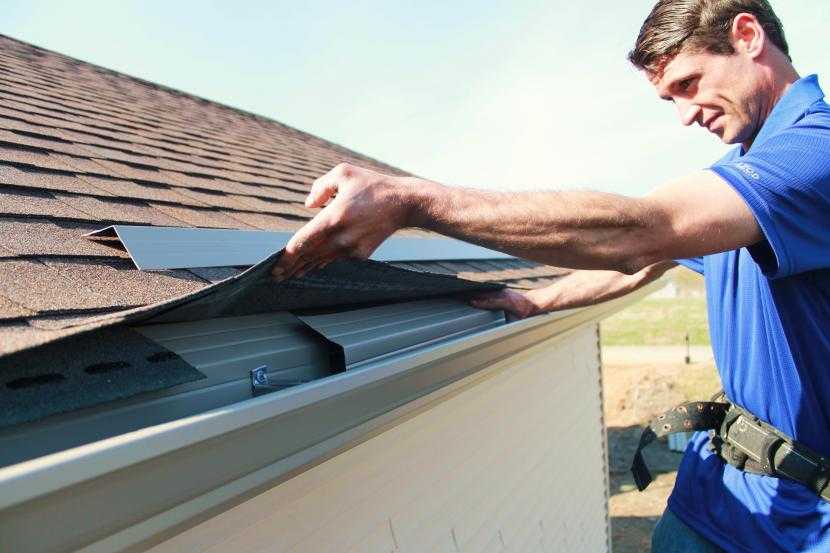

Чтобы водоотводящая конструкция не забилась, на желоба устанавливают сетки. Они не мешают собирать атмосферные осадки, но защищают трубы от листьев.

В готовых водоотводах такая защита идёт в комплекте, а при самостоятельном изготовлении сливов, сделать её нужно своими руками:

  • понадобится металлическая сетка;
  • разрезав на полосы шириной чуть больше размеров желоба, её крепят на элементы водоотвода с помощью хомутов.

Водоотводящую систему требуется постоянно очищать от грязи, мусора. Даже сетка не обеспечит надёжную защиту. Скопившийся сор может затруднить отвод атмосферных осадков, в трубах появятся засоры. Вода начнёт стекать на фасад строения, подмывать фундамент.

Как собрать и монтировать водосток на крыше

После того, как все детали готовы, можно переходить непосредственно к сборке водосточной конструкции. При рассмотрении вопроса о том, как правильно сделать водосток с крыши, следует учесть, что установочные работы имеют определённые нюансы в зависимости от выбора тех или иных крепёжных деталей, а также от того, на каком этапе монтажа кровли производится сборка водостока.

Наиболее практичным вариантом можно считать установку на крайнюю перекладину, либо на стропильную систему скатных крыш, предшествующую креплению самой кровли. Кронштейны в этом случае после фиксации закрываются карнизной планкой, выполняющей функцию заслона от прямого попадания осадков.

Существуют и другие технические решения по поводу того, как крепить водосточную систему. Например, кронштейны могут крепиться на карнизную планку, которая в этом случае изготавливается из досок.

В различных ситуациях вопрос о том, как правильно крепить водосток, может иметь различные решения, однако в любом случае следует уделять пристальное внимание тому, чтобы стекающие с крыши водные массы попадали именно в канал желоба, не проливаясь мимо него.

Сам процесс установки водосточной конструкции состоит из следующих этапов:

  1. Монтаж кронштейнов для крепления желоба. Они устанавливаются с промежутками в 55-60 сантиметров. Для обеспечения нормального оттока дождевых вод кронштейнам и самому желобу придаётся некоторый уклон. В том случае, если фиксация кронштейнов производится на деревянную карнизную планку, вначале монтируют наиболее высокий кронштейн для соответствующего края желоба, затем последний, наиболее низко расположенный кронштейн, а затем между ними натягивается верёвка, по которой определяют расположение прочих кронштейнов. Уклон рассчитывается примерно в 4-5 миллиметров на каждый метр длины водосточной конструкции.
  2. Производится укладка желоба, на поднятый край которого ставится заглушка.
  3. Если в середине и в конце желоба планируется установка воронок, тогда вначале для них проделываются отверстия, а затем в этих местах фиксируются и сами воронки. Две воронки рекомендуется устанавливать в том случае, когда протяжённость стороны дома превышает 12 метров. В противном случае можно обойтись и одной воронкой – на концевом нижнем участке водостока.
  4. Крепление желобов посредством надевания краевых пазов на соответствующие загибы кронштейнов. Укладка желобов производится внахлёст, с последующей фиксацией самонарезающими шурупами. Здесь стоит сказать несколько слов и о том, как монтировать водосточную систему, приобретённую в готовом виде. В этом случае, на данном этапе также производится скрепление отдельных её частей друг с другом согласно приложенной инструкции.
  5. Монтаж сточных труб и отводящих колен к воронкам, с креплением между собой и к стенам посредством хомутов.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

  1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
  2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
  3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Конструктивные особенности водосточных систем

Конструкция водоотводящих сооружений с годами практически не изменилась – главными составляющими частями все так же остаются желоба и стояки в виде вертикально расположенных труб.

Однако появилось множество элементов, упрощающих монтаж деталей к поверхностям кровли, фасада и между собой.

Производство изделий поставлено на широкую ногу, и сегодня можно приобрести готовые элементы для любых, даже самых сложных систем, лишь бы позволяли материальные возможности.

После необходимых расчетов приобретают нужное количество деталей, затем складывают их по принципу конструктора и монтируют согласно инструкции.

Схематическое изображение элементов водосточной системы. Кроме указанных элементов в монтажном комплекте могут присутствовать хомуты, муфты, уплотнители, соединительные элементы различной конфигурации

Для дачи – небольшого по размерам домика с двускатной крышей – можно соорудить конструкцию самостоятельно, используя оцинкованные стальные листы.

Но для большого коттеджа с красиво оформленным фасадом и кровлей лучше приобрести готовый фабричный комплект, который будет дополнительным украшением для здания.

Назначение и функции водосточных труб

Наружный водосток – конструкция из открытых желобов, собирающая с кровли воду и выводящая её в отводные вертикальные трубы. В местах, где заканчивается система, установлены сосуды для сбора жидкости или обустроены ливневые канализации.

Основные функции водостоков:

  • Защитная. Отводит воду от цоколя и стен дома.
  • Кумулятивная. Ливневые воды можно собирать в ёмкость для полива.
  • Декоративная. Самодельный красивый слив украсит беседку или коттедж.

Водостоки промышленного типа изготавливаются из оцинкованной стали и специального пластика. Их стоимость высокая. Плюс колена, уголки, воронки, заглушки, цена возрастёт в несколько раз. Готовые изделия имеют одно преимущество – они собираются, как конструктор. Зная, как установить водостоки, если крыша уже покрыта кровлей, можно существенно сэкономить. Самодельные сливы изготавливаются из подручных материалов, а срок их службы не отличается от готовых конструкций.

Комплектация водосливов

Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.

Из каких главных элементов состоят водостоки?

Наименование элемента
Описание и особенности установки

Кронштейны

Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.

Водосточные желоба

Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли.
Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы.
Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.

Повороты желобов

Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители

Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.

Воронки для сбора воды

Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы

Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.

Колена и тройники для водосточных труб

Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.

Хомуты для фиксации водосточных труб

Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.

Водоотводящие трубы

Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.

Устройство наружного водостока

Составные части системы

Многие хозяева думают, что вполне достаточно, если на крыше дома установить водосточную трубу с крыши до поверхности земли. Но в действительности ливневая система водоотведения с крыши здания состоит из нескольких важных элементов, каждый из которых выполняет свою определенную функцию. Рассмотрим, какие этапы проходит сточная вода на своем пути.

1. Горизонтальный водосток. Включает в себя систему труб, желобов и леек, установленных по периметру крыши здания. Их задача — сбор и отведение дождевой воды с поверхности кровли.

2. Вертикальный водосток. Это трубы, которые устанавливаются на специальных кронштейнах на стенах. Они транспортируют воду с крыши на уровень земли. Устанавливаются такие трубы под лейками, в основном, в углах или посредине дома.

3. Колодцы точечного сбора сливной воды. Они выкапываются в земле под каждой водосточной трубой.

4. Ливневая канализация. Сюда входят различные лотки или трубы, которые устанавливаются для передачи сливной воды в центральную канализацию, дренажные ямы или для спуска на склоны или в реку.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
