Как правильно соединить провода в распределительной коробке согласно пуэ

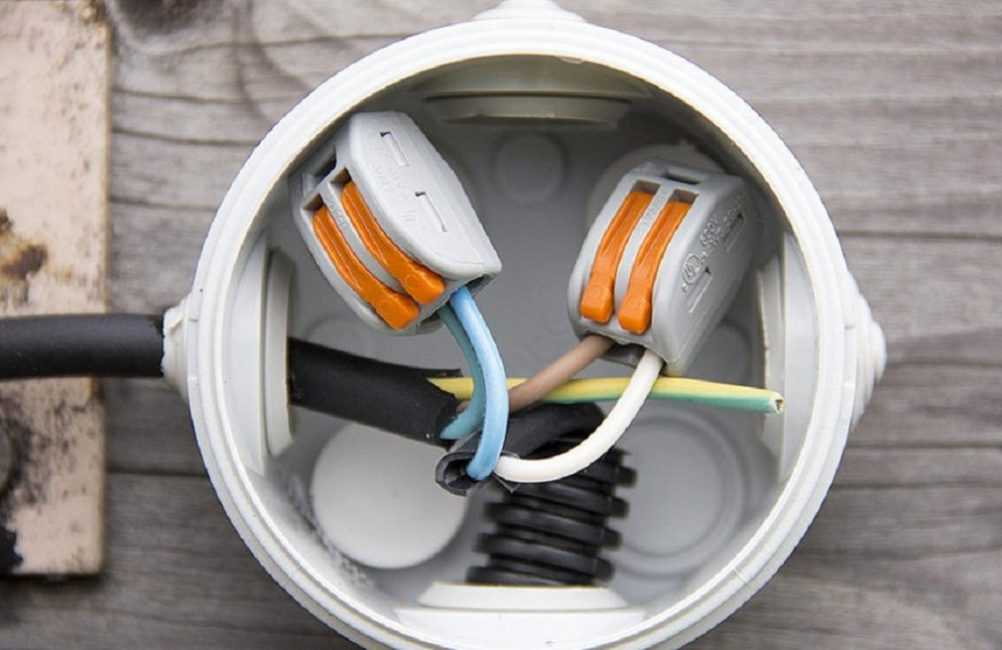

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

• возможность соединения проводов из алюминия и меди;
• возможность соединения нескольких жил за один раз;
• соединение тонкого многожильного провода без повреждений;
• компактные размеры;
• для работы не понадобится много времени;
• качественное соединение;
• встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Соединение проводов в коробе: обзор способов

Разбираемся с соединением проводов в распределительной коробке

Как правильно соединить провода в коробе? Такой вопрос может возникнуть у каждого, кто затеял ремонт, или просто столкнулся с поломкой электрической сети.

Этот торчащий в разные стороны сгусток проводов может вызвать уныние у любого, не очень уверено разбирающегося в электрике. Но, поверьте, в этом нет ничего сложного, и мы максимально доступным языком сейчас расскажем, что делать со всеми этими проводами.

Немного теории

Прежде всего, давайте разберемся, какие провода у нас имеются в распределительной коробке, и как их правильно определить. Это даст нам понимание, что с ними делать дальше, и как правильно соединить.

Современная однофазная электрическая сеть, которая применяется в квартирах и домах нашей страны, согласно норм ПУЭ должна быть выполнена тремя проводами. Один из них – фазный, второй – нулевой и третий – защитное заземление.

Цветовое и буквенное обозначение проводников в однофазной сети

Итак:

Фазный провод, согласно п.1.1.30 ПУЭ, должен быть обозначен желтым, зеленым или красным цветом. Но на практике фазный провод обычно имеет любой цвет, кроме голубого и желто-зеленого.

Определить фазный провод достаточно просто. Для этого достаточно прикоснуться к токопроводящей части провода однополюсным емкостным индикатором (см. Как прозвонить провода: рассмотрим варианты). В народе такой индикатор часто называют «отверткой». Если он засветится, то это фазный провод.

Определение фазного провода

• Нулевой провод инструкция требует обозначать голубым цветом. Определить этот провод немного сложнее, и мы поговорим об этом ниже.
• Провод защитного заземления согласно норм ПУЭ должен иметь желто-зеленый цвет (см. Цвет провода заземления). Если он не обозначен цветовой маркировкой, то определять его придётся методом исключения. То есть, если мы определили фазный и нулевой, то третий провод — это защитное заземление.

Но такую схему имеет только современная электрическая сеть дома или квартиры. Если вам предстоит разобраться с распределительной коробкой, смонтированной еще в советские времена, то здесь все немного проще.

В этом случае, у вас будет только фазный и нулевой провод. В некоторых ситуациях, и современные электрические сети монтируют по устаревшим правилам. Так что, наличие только двух проводов не должно поставить вас в тупик.

Но, к сожалению, далеко не всегда провода имеют цветовую маркировку. Тогда необходимо определить принадлежность провода другими методами. И если с фазным проводом мы уже определились, то для того чтобы отличить нулевой и защитный провод, придётся постараться.

Способ проверки проводов в розетке

Тут существует несколько вариантов. Один из них визуальный. Например, проследить провод и определить: к силовым контактам или к корпусу крепятся искомые провода.

Этот вариант хорошо подходит для открытой проводки. Его следует пробовать перед тем, как уложить провод в короб. Если провод прикреплен к корпусу, то это защитное заземление. Если провод подключается к силовым контактам, то это ноль.

Кстати, давайте остановимся более детально на визуальном осмотре. Обычно у нас имеется два или три соединения с тремя или большим количеством проводов. А также одно или два соединения на два провода.

Давайте разберемся с этими переплетениями. Два или три соединения с большим количеством проводов — это фазный, нулевой и защитный провод. Защитного провода, как мы уже отмечали, может и не быть. Поэтому и скопления проводов может быть только два.

В этом «сгустке», один из проводов является питающим, а остальные отходящие. Обычно количество проводов в этих «сгустках» соответствует количеству подключенных розеток и выключателей (см. Установка розеток и выключателей своими руками) — плюс один групповой провод.

В данной распределительной коробке подключено две розетки

Теперь, что касается двух проводов, соединенных вместе. Это соединение от выключателя к светильнику. Если в данной комнате имеется только один одноклавишный выключатель, то таких соединений будет одно. Если же имеются другие или двухклавишные выключатели, то и соединений будет количество, соответствующее количеству клавиш.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

1. Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
2. Плотно скрутите жилы между собой пассатижами.
3. Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.
4. Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

• нельзя паять либо сваривать медные проводники с алюминиевыми;
• данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Необходимые инструменты и материалы

Перед тем, как спаять два провода, надо для начала приобрести все необходимые материалы, а также запастись самым главным приспособлением – паяльником.

Паяльник

Устройство это представляет собою нагревательный прибор, с его помощью разогревают припойный сплав и поверхности деталей, которые необходимо припаивать. Он имеет три основные части:

• ручка (её делают деревянной либо пластмассовой, она не греется в процессе работы);
• нагревательный элемент;
• рабочий элемент.

Паяльники бывают разных типов:

1. Электронагревательный. Рабочей частью такого инструмента является кончик медного жала, которое разогревается с помощью нагревательного элемента. Температура жала достигает 300 градусов, при этом он не сильно мощный (от 60 до 100 Вт).
2. Газовый. По принципу действия этот паяльник похож на обыкновенную газовую горелку, место, где должна производиться спайка, нагревается при помощи открытого пламени.
3. Термовоздушный. Место пайки разогревают потомком горячего воздуха.
4. Молотковый. У этого паяльника рабочей частью также является жало из меди, но по форме оно напоминает массивный молоток. Разогрев происходит при помощи открытого пламени либо за счёт встроенного электронагревательного элемента.

Наибольшее распространение получил электронагревательный паяльник для пайки радиодеталей и проводов.

Припой

Главным материалом в процессе пайки является припой. Он представляет собою сплав нескольких металлов, который имеет более низкую температуру плавления, чем у металла соединяемых элементов. Такие сплавы делают из олова, кадмия, серебра, меди, свинца, никеля.

Паять медные провода желательно сплавом марки ПОС-60. Буквы ПОС обозначают, что данный припой из олова и свинца. Цифры показывают, сколько процентов олова содержится в припое. Конечно, лучшим припойным материалом считается чистое олово, но это дорого, его применяют в исключительных случаях.

Форма выпуска припоя бывает разная – в гранулах, пастах, слитках, порошке, фольге или проволоке.

Как пользоваться припойным сплавом? Его греют выше температуры плавления и, когда он достигнет расплавленного состояния, прикасаются к твёрдым поверхностям соединяемых элементов. В этот момент начинаются химические и физические процессы. Припойный сплав растекается по металлическим поверхностям, проникая между ними во все зазоры.

Имейте в виду! Перед тем, как припаять алюминиевые провода, вам потребуется найти специальный припой. Для этого металла больше подойдут сплавы на основе цинка ЦО-12 (цинк с оловом) или ЦА-15 (цинк с алюминием).

Флюс

Чаще всего в качестве флюса используют смесь органических и неорганических веществ, с помощью которой подготавливают поверхности для пайки. Это может быть канифоль, ацетилсалициловая или ортофосфорная кислота, нашатырь или соль бура.

Самым распространённым флюсом считается канифоль. Некоторые используют кислоту для паяния, но она уступает канифоли по своим качествам. Хотя применять кислоту гораздо проще, намочили в ней кисть и нанесли вещество на соединяемые поверхности. С канифолью немного сложнее, нужно уложить в неё жилу, паяльником нагреть, тогда смола начнёт плавиться и обволакивать проводок.

Иногда используют припой, который представляет собою тонкую проволоку, заполненную внутри канифолью. Конечно же, это делает процесс более быстрым и удобным, достаточно будет только брать нагретым паяльником припой и наносить на соединяемые поверхности, отпадает необходимость в обработке каждого провода канифолью отдельно.

Другие инструменты

Также для того, чтобы сделать спайку проводников, потребуются:

1. Место для работы, его надо покрыть материалом, которому не страшны будут капли расплавленного припоя. Подойдёт металлический стол либо какая-то подставка из металла или дерева, когда работы необходимо выполнять, например, в распределительной коробке.
2. Подставка для паяльника (она должна быть надёжной и удобной).
3. Кусочек влажной ткани или губка для протирки жала паяльника.
4. Напильник. Перед применением паяльника, нужно будет сначала зачистить его жало, на нём не должно оставаться следов нагара, тогда пайка пойдёт легко.
5. Нож либо специальное приспособление для снятия с проводов изоляционного слоя.
6. Пассатижи.
7. Наждачная бумага.
8. Спирт.
9. Изоляционная лента (или термоусаживаемая трубка).

Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев

Способы изоляции

Изолируют скрутку изолентой, термоусадочной трубкой, специальными элементами СИЗ.

Изолента

Изоляционный материал для применения в сухих помещениях.

Представляет собой ленту с клейким слоем, изготавливаемую из таких материалов:

• ПВХ;
• бумага и ацетатная ткань;
• эпоксидная и полиэфирная пленки;
• стеклоткань и слюда.

Лента из ПВХ для применения в быту подходит лучше всего. Самая качественная разновидность, рекомендуемая к использованию, изготавливается из ПВХ пленки класса А и обмазывается клеем на каучуковой основе.

Конец ленты наклеивают на изоляцию близ начала оголенного участка и далее наматывают, двигаясь к концу скрутки и частично перекрывая каждым последующим витком предыдущий. Обогнув конец скрутки (он должен быть не просто обмотан, а накрыт лентой), двигаются в обратном направлении. Изоленту наматывают минимум в два, а лучше в три слоя.

Термоусадочная трубка

Более надежный изолятор, пригодный для применения в помещениях с повышенной влажностью и даже на улице. Трубку выполняют из особого полимера, уменьшающегося в размерах при нагреве.

• термоусадочную трубку надевают на один из соединяемых проводов;
• выполняют скрутку;
• надвигают трубку на скрутку;
• прогревают изолятор строительным феном либо, за неимением такового, зажигалкой. В результате трубка уменьшится и плотно обожмет скрутку.

Выпускаются термоусадочные трубки разных диаметров — для проводов с различным сечением.

Для надежности рекомендуется изолировать скрутку двумя термоусадочными трубками.

Соединительные изолирующие зажимы (СИЗ)

Изделие не просто изолирует скрутку, но надежно ее фиксирует, и такое соединение уже не противоречит ПУЭ и другим нормативным документам.

При навинчивании соединителя на скрутку, пружина, особенно узкая ее часть, плотно прижимает жилы одну к другой

СИЗы отличаются размерами и крайне важно подобрать изделие, соответствующее сечению жил и их количеству. Есть колпачки для соединения 2-х жил сечением 1,5 мм2, 4-х сечением 2,5 мм2 и т.д. Принято окрашивать их в разные цвета, но стандартизированной системы не существует — каждый производитель придерживается своей расцветки

Если выбрать СИЗ неправильно, то либо пружина не обожмет провода с достаточным усилием (слишком большой колпачок), либо те не втиснутся в узкую часть пружины (маленький колпачок). В соединителях для алюминиевых проводов имеется кварцево-вазелиновая паста

Принято окрашивать их в разные цвета, но стандартизированной системы не существует — каждый производитель придерживается своей расцветки. Если выбрать СИЗ неправильно, то либо пружина не обожмет провода с достаточным усилием (слишком большой колпачок), либо те не втиснутся в узкую часть пружины (маленький колпачок). В соединителях для алюминиевых проводов имеется кварцево-вазелиновая паста.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым. Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.
