Дачный водопровод своими руками из колодца

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

  1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
  2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
  3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
  4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Преимущества строительства колодца на участке

Строительство колодца на участке имеет преимущества перед остальными источниками подачи воды:

  • Если есть колодец, не стоит переживать, что отключение электроэнергии приведет к отсутствию воды на участке.
  • В колодезной воде, как правило, меньше вредных примесей железа, которые могут присутствовать в скважинах. Это зависит от качества водных пластов.
  • Каналы, по которым идет вода, могут забиться песком или илом. В этом случае владелец сможет очистить колодец самостоятельно: для этого понадобятся лишь ведро и лопата.
  • При эксплуатации колодца лучше использовать погружной насос. Он легче ремонтируется, его легко вытащить из воды.

Типы скважины и выбор насоса

Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь». В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15–35 м.


 1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец

Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.

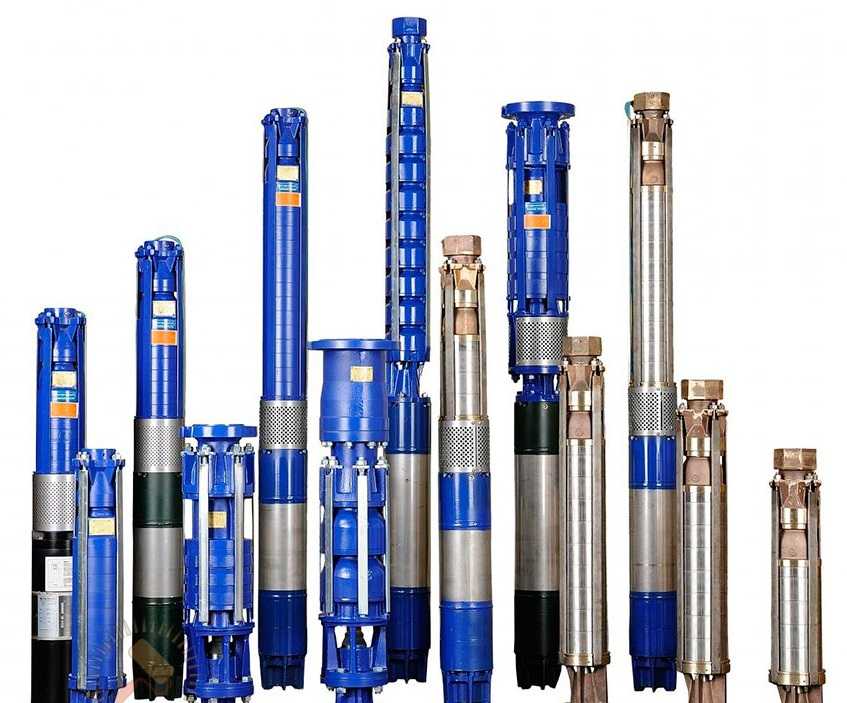

«Сердце» любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.


Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам

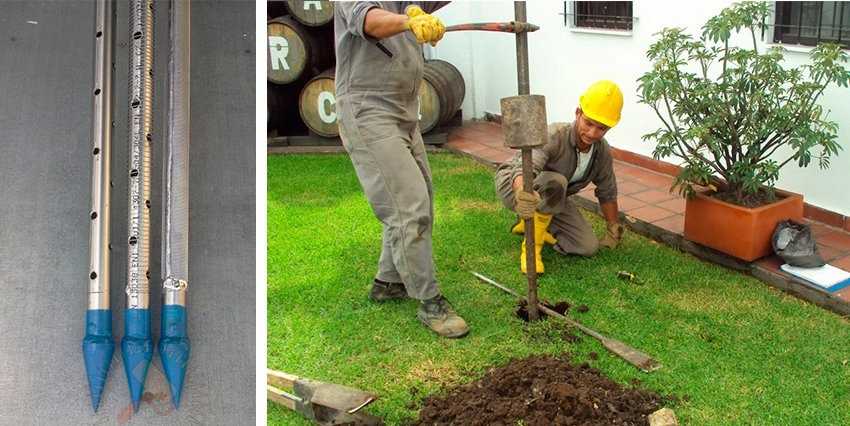

Есть ещё один тип скважины — абиссинский колодец. Отличие в том, что скважину не бурят, а прокалывают. «Рабочий» нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.

Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:

  • простота изготовления (при условии, что на участке нет выхода скальных пород);
  • возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
  • невысокая цена насосов.

Недостатки:

  • небольшой срок службы;
  • низкая производительность;
  • неудовлетворительное качество воды в регионах с плохой экологией.

Виды насосов

Если подземные воды залегают глубже восьми метров, лучше приобрести более производительные насосы погружного типа, предназначенные для забора воды из колодцев или скважин.

Использование насосных систем

Для комфортного водоснабжения дачного дома и садового участка используются насосные станции. Данное оборудование кроме насоса включает в себя накопительную емкость и систему автоматического включения при пользовании водой. Водоналивной бак наполняется на необходимый уровень, при расходе воды на бытовые нужды, автоматика включает насос и восполняет запасы воды в емкости. Стоимость насосных станций начинается от 5 тысяч рублей.

Наружный и внутренний водопровод

Если выбор между накопительным баком и насосной станцией сделан, пора приступать к выполнению необходимого комплекса работ. Независимо от выбранной системы нужно выполнить монтаж водопроводной системы, а именно ее наружной и внутренней частей.

Снаружи следует выкопать траншею с таким расчетом, чтобы труба пролегала ниже уровня промерзания грунта в этой конкретной местности. При этом соблюдают уклон в размере 3 см на каждый метр магистрали.

Для утепления водопроводной трубы, расположенной выше уровня земли, можно использовать как обычную минеральную вату, так и современные теплоизоляционные материалы

Трубу на участке выше горизонта промерзания до входа в дом обязательно следует утеплить. В тех случаях, когда трубопровод проложен выше горизонта сезонного промерзания, проблему решают с помощью греющего кабеля. В траншее под трубопровод удобно разместить электрокабель насоса. Если его длины не хватают, кабель можно “нарастить”.

Но поручать эту операцию лучше всего опытному электрику, поскольку в случае поломки придется выполнять масштабные земляные работы или даже полностью заменять часть испорченного оборудования.

Для наружного водопровода вполне подходят трубы из пластика. Траншею подводят к колодцу, в его стенке делают отверстие, через которое вводят трубу. Ветку трубопровода внутри колодца наращивают с помощью фитингов, которые заодно обеспечат необходимое для стабильного тока воды сечение.

Если в схему водопровода включен погружной насос, его присоединяют к краю трубы и опускают в колодец. Если качать воду будет насосная станция, край трубы оснащают фильтром и обратным клапаном.

Расстояние между дном колодца и самой нижней точкой насосной системы должно быть не менее метра, чтобы взмученные работой машины песчинки не попадали в нее.

Отверстие вокруг входа трубы тщательно заделывают цементным раствором. Чтобы предотвратить попадание в систему песка и грязи, на нижний конец трубы ставят обычный фильтр в виде сетки.

Для прокладки наружной части водопровода следует выкопать траншею достаточной глубины, чтобы предотвратить замерзание труб в зимний период

В дно колодца вбивают длинный штырь. К нему прикрепляют трубу, чтобы надежно зафиксировать ее положение. Другой конец трубы соединяют с гидроаккумулятором или накопительным баком, в зависимости от типа выбранной системы.

После того, как траншея будет закопана, вокруг колодца следует выполнить монтаж глиняного замка со следующими параметрами: глубина – 40-50 см, радиус – около 150 см. Замок защитит колодец от проникновения талых и грунтовых вод.

В дом водопровод вводят таким образом, чтобы это место было скрыто под полом. Для этого необходимо частично раскопать фундамент, чтобы сделать в нем отверстие.

Монтаж внутреннего водопровода можно выполнить из металлических труб, но владельцы загородных домов практически всегда выбирают современные пластиковые конструкции. Они и весят легче, и монтировать их проще.

Необходим паяльник для труб ПВХ, с помощью которого концы труб нагревают и надежно соединяют. Такую пайку может самостоятельно выполнить даже начинающий мастер, однако следует познакомиться с распространенными ошибками при пайке ПВХ-труб, чтобы обеспечить действительно надежное соединение.

Вот несколько полезных правил:

  • работы по пайке следует выполнять в чистом помещении;
  • места соединения, как и трубы в целом следует тщательно очистить от любых загрязнений;
  • любая влага с наружной и внутренней части труб должна быть тщательно удалена;
  • не следует долго держать трубы на паяльнике, чтобы избежать их перегрева;
  • прогретые трубы следует сразу же соединить и удерживать в правильном положении несколько секунд, чтобы предотвратить деформацию в месте соединения;
  • возможные оплывы и излишек материала лучше удалять после остывания труб.

При соблюдении этих правил получается действительно надежное и долговечное соединение. Если же пайка выполнена некачественно, вскоре такое соединение может дать течь, что приведет к необходимости масштабных ремонтных работ.

Советы и рекомендации

Бесперебойная водоподача и хороший напор могут обеспечить долгую и эффективную эксплуатацию различных сантехнических и бытовых устройств.

Чтобы механизм водозабора был организован верно, эксперты рекомендуют:

  • Лучше всего проводить водоснабжение в летнее время, чтобы можно было понять, где именно находится источник воды. К тому же как раз летом уровень грунтовых вод максимально снижается.
  • Когда выбираете насос, лучше всего выбирать устройства, где датчики воды уже встроены.
  • Для поддержания перманентного высокого давления в системе водопровода следует избегать слишком большого количества углов и поворотов во время прокладывания трубопровода.
  • Чтобы осуществить монтаж трубопровода от скважины к дому, лучше использовать специальный тип пищевых труб с определенной маркировкой.
  • Перед использованием системы необходимо обязательно проводить тестовый запуск устройства. Это даст возможность проверить систему на наличие неисправностей и устранить их без каких-либо серьезных последствий.
  • Ввод труб в постройку лучше всего осуществлять через стены с применением специальных «стаканов» из металла и пластика. Места, где осуществляется ввод, обязательно должны быть утеплены.
  • Чтобы работа водопровода была бесперебойной, необходимо чтобы в гидробаке давление было меньше на 0,2 бара, чем нижняя грань во всей системе водопровода.
  • Для правильного использования коллектора вначале обязательно требуется установить запорную арматуру, а также кран, чтобы сливать воду.
  • Для создания системы, которая будет максимально эффективной, следует не экономить на расходных материалах, так как потом все равно это может вызвать новые расходы и затраты, которые будут еще больше, чем хотелось бы.

Организация водоснабжения частного дома своими руками – это очень ответственный вопрос, который не только требует от владельца дома повышенного внимания, но и четкого понимания того, как вообще устроен такой механизм подачи воды и какие особенности имеют различные компоненты оборудования.

Только высококачественные материалы и четкое понимание роли того или иного элемента системы водоснабжения дадут возможность выполнить все работы четко и качественно, что в конечном результате позволит обеспечить частный дом питьевой водой в кратчайшие сроки и при минимальных затратах ресурсов и денежных средств.

О том, как сделать зимнее водоснабжение из колодца, смотрите в видео ниже.

Делаем водоснабжение самостоятельно

Некоторые считают что это довольно сложный вопрос. На самом деле она таковой не является.

Если источник водоснабжения уже создан вами или бывшими хозяевами, остается лишь произвести монтаж трубопровода, насоса и прочего оборудования. Это все можно сделать полностью своими руками и нечего этого боятся.

Схемы разводки труб водопровода

После того как сооружена скважина на воду, схема элементов водопровода разрабатывается одним из двух вариантов:

  • Последовательного соединения труб.
  • Коллекторная разводка элементов водопровода.

Последовательная

Первый вариант подойдет для небольшого домика.

Принцип его действия заключается в следующем:

  • По главному трубопроводу последовательно в дом поступает вода.
  • Тройник с отводом устанавливают в нужную сторону в точках водопотребления.

Недостатком этого варианта является то, что при пользовании несколькими потребителями воды резко падает давление в самой удаленной точке. Поэтому такая схема подводки воды из скважины в дом не приемлема для жилого загородного дома и коттеджа, но хорошо подойдет для дачного жилья.

Коллекторная

Коллекторная разводка труб подходит для загородного дома, где постоянно проживают люди. При таком подключении от главного коллектора отводятся отдельные трубы индивидуально в любую точку водозабора в доме.

Монтаж оборудования

Ознакомившись с представленной выше схемой по проведению воды на даче своими руками, теперь всем стало понятно, что процесс построения системы водоснабжения на загородном участке начинается с источника и его оборудования. Насосное оборудование в источник опускают уже полностью готовым к работе. То есть, насос попадает туда уже с частью трубопровода, который закреплен на обратном клапане с ниппелем. Далее мы подробно рассмотрим устройство на дачном участке системы горячего и холодного водоснабжения.

Итак, известно, что для дачного дома прокладка зимнего и летнего водопровода своими руками с разводкой начинается от насоса. При этом все трубы должны находиться в грунте. Кроме этого, нелишним будет провести их утепление. Хотим дать следующий совет. Глубина, на которую производится закладка труб водопровода, во многом зависит от максимальной глубины промерзания грунта на вашей территории. По этой причине необходимо заранее узнать эту цифру в своей местности. Трубы прокладываются в грунт непосредственно на участке. При необходимости их утепляют.

Внутри помещения зимний водопровод заводится на запорную арматуру. Специалисты рекомендуют использовать шариковый кран, который представляет собой надежную и простую в использовании арматуру. Он необходим для того, чтобы обеспечивать полное перекрытие воды, если в этом возникает необходимость.

На фильтрующие устройства от запорной арматуры следует заводить водопровод. Довольно часто на дачных участках водоснабжение делается с двумя фильтрами. Используются фильтры грубой и тонкой очистки. Однако в том случае, если из скважины вода попадает в дом, а её глубина довольно значительная, то вполне достаточно будет использования одного фильтра. После этого водопровод выводится на специальную арматуру — пятерик. Он имеет три обычных отверстия. Другие два отверстия используются для закрепления манометра и реле давления. От пятерика водопровод двигается непосредственно к потребителям, к гидроаккумулятору, если он присутствует в системе водоснабжения на даче.

Когда на дачном участке устраивается система горячего водоснабжения, то от пятерика водопровод будет уходить, разделяясь на две ветви, для чего используют тройник. В результате такой разводки первая ветвь используется для подачи холодной воды, а по другой к потребителям поступает горячая. Эта ветвь подключена к водонагревателю, например, бойлеру. Получается, что осуществляется прямая подача холодной и горячей воды. И вместе с этим подача воды из запаса, то есть, находящаяся в баке гидроаккумулятора. По той причине, что бак имеет определенный объем, можно говорить о том, что при использовании такой системы происходит формирование определенного запаса как холодной, так и горячей воды.

Если установленный в системе водоснабжения водонагреватель (бойлер) имеет незначительный объем, то можно поступить следующим образом: от гидроаккумулятора, у которого объём является довольно существенным, водопровод необходимо разделить на две ветки. Для этого используют тройник. Одна из ветвей подается в систему холодного водоснабжения, а другая подключается к бойлеру.

Особенности обустройства зимнего водопровода

Бесперебойное водоснабжение на даче необходимо при условии, что проживание в доме будет круглогодичным, а не временным.

Источники воды:

  • колодец;
  • скважина.

Зимний водопровод в дачном доме — автономная система водоснабжения, имеющая как положительные, так и отрицательные черты.

Плюсы:

  • автономность и возможность водозабора вручную;
  • долголетие источника воды;
  • самостоятельное сооружение колодца;
  • самостоятельная очистка колодца.

Минусы:

  • при нарушении правил установки водозабора промерзание элементов системы;
  • изменения уровня воды;
  • возможность попадания загрязненных вод с поверхности почвы.

Зимний вариант водоснабжения имеет ряд особенностей:

  • обязательная система консервации;
  • установка под уклоном;
  • утепление источника воды.

Систему консервации можно не устанавливать, если проживание круглогодичное и нет необходимости периодически сливать воду.

Какой тип труб выбрать для водоснабжения на даче?

Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.

ПНД

Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.

С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:

1. Надёжность.

2. Длительный срок службы.

3. Быстрая установка.

Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.

Преимущества ПНД

— длительный срок службы — до 40 лет;

— коррозионная стойкость;

— отсутствие накипи на внутренних стенах, даже при  длительном использовании;

— низкая теплопроводность и отсутствие эффекта конденсации;

— в шесть раз легче, чем металлическая труб;

— Легкая установка с использованием сварных технологий.

По надежности и долговечности он не уступает своим полипропиленовым аналогам.

Недостатки трубы:

— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)

— чувствительность к ультрафиолетовому свету.

— низкая механическая прочность по сравнению с металлом или бетоном

Трубы ПВХ

Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.

Трубы из ПВХ имеют низкую цену.

Эти свойства несколько уступают свойствам полиэтилена низкого давления:

— Диапазон температур от -15 °C до +45 °C.

— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.

— Средняя чувствительность к УФ-излучению.

Другие преимущества пластиковых труб полностью присущи ПВХ:

— Легко устанавливается, сгибается.

— Гладкость внутренней поверхности.

— Устойчива к окислению (не ржавеет) и химической среде.

Недостатки дачного водопровода из ПВХ заключаются в следующем:

— Верхний предел температуры +45 °C, временно возможно до +65 °C.

— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.

— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.

Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.

Полипропилен

Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).

Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).

Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.

Инструкция по устройству водоснабжения

Оборудование, предназначенное для контроля давления в водопроводе, должен устанавливать и подключать специалист. Для стабильной работы системы необходимо соблюдение следующих правил.

Требования к состоянию колодца

Выдержки из СанПиН 2.1.4.1175-02:

  1. Колодец располагают на незагрязненном участке, выше выгребных ям, туалетов, складов удобрений и химикатов, промышленных предприятий и канализационных сетей по потоку грунтовых вод не менее чем на 50 м.
  2. Для обустройства колодца непригодны участки, подверженные затоплению паводковыми водами или оползным деформациям, расположенные в заболоченной местности или на расстоянии менее 30 м от транспортных магистралей.
  3. Оголовок (надземная часть) служит для защиты от засорения, водозабора и наблюдения. Он должен возвышаться над землей минимум на 0,8 м, иметь крышку или железобетонное перекрытие с люком. Над оголовком устраивают навес или будку. Рядом ставят ограждение.
  4. Вокруг оголовка делают «замок» глубиной 2 м и шириной 1 м из промятой и уплотненной глины или жирного суглинка. Поверх «замка» должна быть отмостка из камня, кирпича, бетона или асфальта. Ее радиус — от 2 м, уклон — 0,1 м от колодца в сторону и вниз.
  5. Стены колодезного ствола должны надежно защищать от проникновения стоков, верховодки. Рекомендуются железобетонные кольца. Допустимо использовать природный камень, кирпич (без трещин, не окрашивающий воду), дерево. Кирпич и камень кладут на раствор из цемента высоких марок без примесей.
  6. В стенки шахты заделывают чугунные скобы для спуска в колодец при ремонте или чистке. Их располагают в шахматном порядке с шагом 30 см.
  7. Водоприемная часть должна доходить до водоносного пласта. Для увеличения притока нижнюю часть стенок шахты можно делать с отверстиями или в виде шатра.
  8. На дне отсыпают обратный фильтр из песка, гравия или гальки.

Прокладка водопровода.

Обрабатывать стены колодезные битумными материалами запрещено.

Нюансы прокладки труб

Основные правила прокладки труб колодезного водопровода с поверхностным насосом:

  1. Траншею копать глубиной ниже уровня промерзания грунта. Обязателен уклон в сторону колодца не менее 2°.
  2. Трубопровод необходимо утеплить. Варианты — надеть поверх труб специальные «скорлупы» из теплоизолирующего материала (например, из пенополистирола) или проложить водонагревательный электрокабель (эффективнее, но повышаются расходы на электроэнергию).
  3. В стенке шахты высверлить отверстие. Предварительно воду из колодца откачать.
  4. В отверстие завести трубу и согнуть вниз.
  5. Заделать щели между всасывающей трубой и входным отверстием в стене ствола. Если колодец из бетонных колец, то подойдет смесь цементного раствора или плиточного клея с жидким стеклом.
  6. Установить на входе в трубу сетчатый фильтр. До дна колодца должно оставаться не менее 50 см.

Для колодезного водопровода пригодны трубы металлические, металлопластиковые, полипропиленовые.

Утепленный трубопровод.

Осуществляем внутреннюю разводку

Способы разводки труб водоснабжения в дачном или загородном доме:

  1. Последовательный. Это самая простая и экономичная схема. От стояка труба идет к первому сантехническому прибору, от него ко второму и т. д. Недостатки способа — подходит только при небольшой потребности в воде, так как при включении сразу нескольких точек водозабора напор падает; невозможно отключить 1 прибор в случае поломки.
  2. Коллекторный. Каждый сантехнический прибор подключается непосредственно к основной трубе. Для этого устанавливают коллектор — устройство из нескольких запорных кранов, распределяющее поток воды. Достоинства — равномерность напора во всех точках водозабора; возможность отключить при необходимости любой прибор или понизить напор в тех, которые наименее востребованы. Недостатки — сложнее и дороже, чем последовательная схема.

Трубы можно «спрятать» в стенах домика, проделав штробы, или оставить на виду. Второй вариант выглядит хуже, но проще в установке и обслуживании.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Внутренний водопровод частного дома

Внутренняя разводка водопровода в частном доме, в принципе, не отличается от стандартов городской квартиры.


Схема водопровода в частном доме со скважиной. 1. Скважина. 2. Аккумулирующая ёмкость. 3. Насосная станция. 4. Водоподготовка. 5. Контур ГВС. 6. Внутренний водопровод с коллекторной разводкой. 7. Блок очистки обратного осмоса

Если накопительная ёмкость стоит сверху, то используют верхнюю разводку без подкачки воды.

При размещении гидроаккумулятора в кессоне или подвале используют нижнюю разводку с подкачкой воды.

Главное преимущество частного дома — это возможность использования коллекторной, а не последовательной разводки. В этом случае к каждому потребителю ведут отдельную трубу, а не делают отвод от общей с помощью тройника. И тогда напор (давление) воды в точке потребления не будет зависеть от пользования водой остальными потребителями до этой точки — сказываться будет только расстояние от насосной станции и разница в уровне.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
