Организация доступа к скрытым инженерным коммуникациям требует точного расчета габаритов проема. Ошибка в подборе размера может привести к невозможности обслуживания кранов или счетчиков, что повлечет за собой демонтаж отделки и дополнительные расходы от 3 000 до 7 000 рублей. Правильно подобранные размеры ревизионных люков обеспечивают комфортную эксплуатацию сантехники и сохраняют эстетику интерьера. Грамотный замер и выбор модели позволяют избежать переделок на финальном этапе ремонта.
Назначение и материалы изготовления
Ревизионный люк представляет собой специальный монтажный элемент, предназначенный для создания технологического отверстия в стене или потолке. Его основная задача заключается в обеспечении быстрого доступа к запорной арматуре, фильтрам, счетчикам воды и электрическим узлам без разрушения поверхности. В зависимости от условий эксплуатации применяются разные материалы:
- Алюминий — обладает высокой прочностью, не подвержен коррозии, идеален для скрытых моделей под плитку.
- Пластик (ABS) — бюджетный вариант, легкий в монтаже, чаще всего используется в виде видимых моделей.
- МДФ — применяется в сухих помещениях, подходит для последующей покраски или оклейки обоями.
- Сталь — используется в технических помещениях с повышенными требованиями к пожарной безопасности.
- Композитные материалы — сочетают легкость пластика и жесткость металла.
- Стекло — встречается в дизайнерских решениях для технических ниш.
- Дерево — используется в классических интерьерах с деревянной отделкой.
- Поликарбонат — применяется в специализированных промышленных люках.
Классификация и типы открывания
Люки разделяют на несколько категорий в зависимости от их визуального воплощения и способа взаимодействия с пользователем. Видимые модели имеют выраженную раму, скрытые — практически сливаются со стеной за счет накладных панелей. Типы открывания могут быть распашными, сдвижными или откидными.
| Вид люка | Материал рамы | Особенности отделки | Тип открывания | Степень видимости |
|---|---|---|---|---|
| Стандартный | Пластик | Белый цвет, без отделки | Распашной | Высокая |
| Под плитку | Алюминий | Накладка из керамики | Нажимной/Распашной | Минимальная |
| Под покраску | МДФ/Алюминий | Слой шпаклевки и краски | Нажимной | Почти незаметен |
| В гипсокартон | Пластик/Металл | Встраиваемый профиль | Распашной | Средняя |
| Технический | Сталь | Порошковая покраска | На защелке | Высокая |
Технические параметры и стандартные габариты
Размеры рамы и дверцы определяют функциональность доступа. Толщина профиля обычно варьируется от 15 до 30 мм, что влияет на глубину монтажного зазора. Класс влагостойкости для ванных комнат должен быть максимальным, чтобы избежать деформации рамы.
| Стандартный размер (мм) | Назначение | Уровень доступа | Ширина рамы (мм) | Рекомендуемая зона |
|---|---|---|---|---|
| 150×150 | Один вентиль или кран | Минимальный | 20 | Туалет |
| 200×200 | Счетчик воды (1 шт) | Средний | 20 | Ванная |
| 300×300 | Группа из 2-3 кранов | Комфортный | 25 | Кухня/Ванная |
| 400×400 | Сложный узел с фильтрами | Высокий | 25 | Технический шкаф |
| 600×600 | Коллекторный узел | Максимальный | 30 | Коридор/Санузел |
Области применения в интерьере

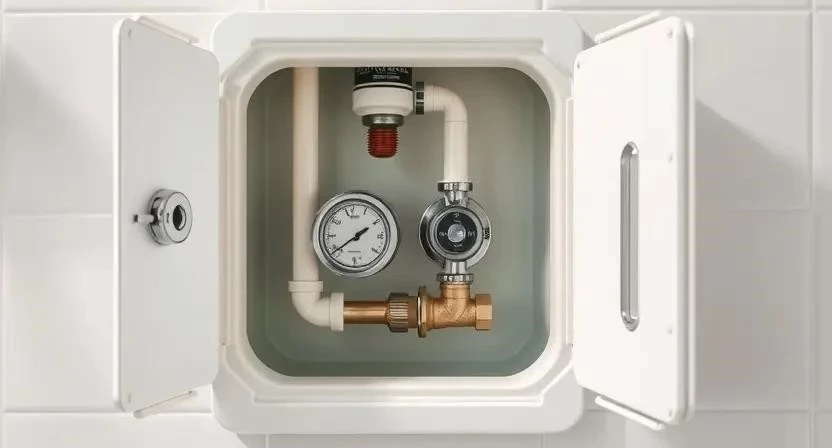

Установка производится в местах сосредоточения коммуникаций. В ванной и туалете люки закрывают доступ к водомерным узлам и запорным кранам. На кухне они необходимы для обслуживания фильтров очистки воды. В коридорах часто монтируют доступ к электрощиткам или распределительным коробкам. При выборе размера важно учитывать не только габариты самого устройства, но и свободное пространство для маневра рукой при повороте вентиля.
Технология монтажа и инструменты
Правильный замер проема начинается с определения границ самого крупного узла коммуникаций. Для установки в гипсокартон используются саморезы, для бетона — дюбель-гвозди или монтажная пена.
Необходимый набор инструментов:
- Строительный уровень (для выравнивания рамы)
- Рулетка и карандаш (для разметки)
- Перфоратор или дрель (для бетона)
- Нож для гипсокартона или лобзик (для проема)
- Шуруповерт (для фиксации)
- Монтажный пистолет с пеной (для герметизации)
- Силиконовый герметик (для влажных зон)
- Строительный угольник (для проверки геометрии)
Пошаговая инструкция по установке:
- Разметка границ проема с учетом монтажного зазора 5-10 мм (10 минут).
- Вырез отверстия в гипсокартоне или бетоне согласно разметке (20-40 минут).
- Очистка краев проема от пыли и строительного мусора (5 минут).
- Примерка рамы люка в отверстие для проверки плотности прилегания (5 минут).
- Выравнивание рамы по уровню по вертикали и горизонтали (10 минут).
- Фиксация рамы саморезами к профилю ГКЛ или дюбелями к стене (15 минут).
- Заполнение зазоров между рамой и стеной монтажной пеной (10 минут).
- Обрезка излишков пены после полного застывания (через 2-4 часа).
- Установка дверцы и проверка плавности открывания (5 минут).
- Финальная отделка краев плитки или затирка швов (30 минут).
Личный опыт: Однажды я установил люк 200х200 для одного крана, но при попытке перекрыть воду обнаружил, что рука не пролезает для полноценного поворота вентиля. Пришлось демонтировать плитку и менять модель на 300х300.
Расчет необходимого размера
Для определения габаритов используется простая формула: S = G + Z, где S — размер люка, G — габариты самого крупного узла (например, счетчика), Z — технологический зазор (минимум 50 мм с каждой стороны для доступа руки).
| Тип коммуникации | Минимальный размер (мм) | Рекомендуемый размер (мм) | Зазор для руки (мм) | Сложность обслуживания |
|---|---|---|---|---|
| Одиночный кран | 150×150 | 200×200 | 50 | Низкая |
| Счетчик воды | 200×200 | 300×300 | 70 | Средняя |
| Фильтр грубой очистки | 250×250 | 350×350 | 80 | Средняя |
| Коллектор (3-5 выходов) | 400×400 | 600×600 | 100 | Высокая |
| Электрощиток (малый) | 300×300 | 400×400 | 60 | Низкая |
Обзор производителей и сегменты цен
Рынок разделен на бюджетный сегмент (преимущественно пластиковые люки российского и китайского производства) и премиальный (алюминиевые системы из Европы и РФ). Бюджетные модели отличаются простотой монтажа, но могут желтеть со временем. Премиальные серии обладают идеальной геометрией, усиленным профилем и скрытыми механизмами открывания.
Преимущества и риски при выборе
Правильный подбор размера обеспечивает долговечность отделки и удобство эксплуатации.
Плюсы верно выбранного размера:
- Полный доступ ко всем узлам коммуникаций.
- Отсутствие необходимости в демонтаже плитки при ремонте.
- Эстетичный вид без лишних зазоров.
- Надежная фиксация рамы в проеме.
- Сохранение герметичности стены.
- Удобство замены фильтров и счетчиков.
- Долговечность эксплуатационного механизма.
Минусы при ошибке в размере:
- Невозможность повернуть вентиль или открутить гайку.
- Деформация рамы при попытке «втиснуть» слишком большой люк.
- Неэстетичные щели при установке слишком маленького люка.
- Риск повреждения труб при монтаже узкого проема.
- Необходимость переделывать отделку всего санузла.
Сравнение стандартных и скрытых моделей
Выбор между видимым и скрытым люком зависит от приоритетов: скорость монтажа или визуальная чистота интерьера.
| Характеристика | Стандартный люк | Скрытый люк | |
|---|---|---|---|
| Цена | Низкая | Средняя/Высокая | Стандартный дешевле |
| Сложность монтажа | Простая | Высокая (требует отделки) | Стандартный быстрее |
| Эстетика | Заметен на стене | Почти невидим | Скрытый красивее |
| Материал | В основном пластик | Алюминий/МДФ | Скрытый прочнее |
| Срок установки | 15-30 минут | 1-2 дня (с отделкой) | Стандартный экономит время |
Личный опыт: При выборе между пластиком и алюминием для ванной я выбрал алюминиевый скрытый люк. Спустя три года он не пожелтел и не прогнулся, в отличие от дешевых пластиковых аналогов в соседней квартире.
Стоимость и рекомендации по покупке
Цена зависит от габаритов, материала и типа (скрытый или видимый). Пластиковые модели стоят от 300 до 1500 рублей, алюминиевые скрытые — от 1200 до 5000 рублей. При покупке в магазине следует проверять ровность углов рамы и плавность работы защелки. Рекомендуется брать модель с запасом в 50 мм по ширине и высоте относительно самого крупного узла.
Отзывы специалистов
Сантехники отмечают, что владельцы часто экономят на размере, выбирая минимально возможный вариант, что приводит к проблемам при замене фильтров грубой очистки. Мастера рекомендуют отдавать предпочтение алюминиевым рамам в помещениях с высокой влажностью.
Личный опыт: Профессиональные монтажники часто советуют брать люк на один размер больше, чем кажется необходимым, так как замена фильтра требует больше пространства для маневра ключом.
Часто задаваемые вопросы (FAQ)
Можно ли увеличить размер уже установленного люка?
Да, но это потребует расширения проема и частичного демонтажа отделочного слоя (плитки или штукатурки).
Как полностью скрыть зазоры вокруг люка?
Используйте скрытые модели с алюминиевым профилем, которые заклеиваются той же плиткой, что и стена, или закрашиваются в цвет поверхности.
Какой размер выбрать для одного счетчика воды?
Оптимальным вариантом будет люк 200х200 мм или 300х300 мм для более свободного доступа.
Подойдет ли пластиковый люк для ванной комнаты?
Да, если он изготовлен из качественного ABS-пластика, однако алюминиевые модели более долговечны во влажной среде.
Нужна ли дополнительная герметизация рамы?
В зонах с повышенной влажностью рекомендуется использовать силиконовый герметик по периметру примыкания рамы к стене.
Что делать, если проем получился больше размера люка?
Необходимо использовать расширительный профиль или заделать зазоры с помощью плиточного клея/шпаклевки перед установкой рамы.
Как выбрать люк под покраску?
Выбирайте модели из МДФ или алюминия с гладкой поверхностью, которые имеют заводской грунт под покраску.
