Отопление закрытого типа в частном доме: схемы + особенности монтажа системы закрытого типа

Частые ошибки при проектировании

• Самая существенная ошибка – пренебрежение расчётными данными или неточности теплового/гидравлического расчёта. Последствием такой небрежности станет, как минимум, неоправданный перерасход материалов. Наибольшее зло – разрыв тепловой магистрали в результате гидроудара.
• Стабильное электроснабжение – обязательное условие работы отопления с принудительной циркуляцией. Если же электроснабжение не устойчиво, следует заранее продумать альтернативный вариант – покупка электрогенератора, обеспечение питания от аккумуляторного блока или возможность временного перехода на традиционное отопление с естественной циркуляцией теплоносителя.
• Размещая насос, многие забывают, что работая, он будет источником постоянного шума. Чтобы шум работающего насоса не раздражал, ещё на этапе проектирования следует его разместить в отдельном помещении (бойлерной или котельной).

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Схема такого «пирога» выглядит:

При монтаже теплого пола, на что необходимо обратить внимание, так это на расположение труб. Существуют две основные схемы укладки – «змейка» и «улитка». Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать

Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать.

Интервал между трубами зависит от климата. В регионах где холодно, интервал устанавливают в 10 см, в теплых краях можно сделать побольше – 15 см. Длина труб, которые нужны для укладки, рассчитывается следующим образом.

Если брать за основу расстояние между трубами в 10 см, то на один квадратный метр понадобится 10 м труб, а при расстоянии в 15 см – понадобится 6,5 м.

Что касается самих труб, используются они из металлопластика, сшитого полиэтилена и металлические (медные или гофрированные). Диаметр таких труб должен быть 16 и 20 мм (Ду10, Ду15). Лучше всего подходят трубы из металлопластика.

Когда вы нарисуете схему расположения, то по количеству нагревательных контуров на схеме, приобретаете коллектор с соответствующем количеством выходов.

Итак, как происходит монтаж труб

Основа для пола покрывается полиэтиленовой пленкой с напуском на стены. Затем стены на высоту монолита обклеиваются демпферной полосой. Напуск пленки надо будет вывести поверх этой ленты. После устанавливается специальный шкаф, в котором находятся коллектор и насос.

Затем, по нарисованной схеме устанавливаются трубы, а на деформационных швах протягивается компенсационная лента.

Остается протянуть магистрали к радиаторам и утеплить их теплоизоляционным рукавом. И последнее – коллектор подсоединяется к отопительной системе, а насос – к электросети.

Как только вся сборка будет закончена, все контуры заполняются водой для проверки герметичности стыков.

После того, как вы убедились, что все нормально, можно заливать пол. Для заливки берется цементно-песчаный раствор, в который необходимо добавить пластифицирующую смесь. Приобретается она в магазине. Что касается раствора то его можно сделать самостоятельно из расчета одна часть цемента М400 смешивается с тремя частями песка.

Чтобы правильно и ровно залить пол, нужны специальные металлические рейки, которые при помощи уровня устанавливаются на необходимой высоте. Затем готовится раствор и начинается заливка от самого дальнего угла. Что бы трубы в жидком растворе не поднялись, их оставляют с теплоносителем внутри, тем самым утяжеляя трубы.

Заливается пол участками и каждый участок необходимо выравнивать, а при наличии жидких ямок добавлять в них более густой раствор.

Когда весь пол будет залит, его оставляют застывать примерно суток на двое. Затем поверхность зачищается, демпферная лента срезается, а стяжка опрыскивается водой и накрывается пленкой. Делают это в течение 10 дней. Примерно через месяц цементная стяжка будет готова окончательно и можно приступать к балансировке с помощью специальных вентилей в коллекторе. Ими регулируется расход теплоносителя во всех контурах так, что бы он был одинаковым. Вообще, этот этап рекомендуется делать при помощи специалиста.

После этого проводится проверка уже горячим теплоносителем и монтаж теплого пола можно считать завершенным.

Переломный вопрос

Еще один основной тип вопроса – переломный. Это такие вопросы, которые способствуют удержанию дискуссии в определенном направлении. Также они могут служить для поднятия новых проблем

Задаются они в тех ситуациях, когда вы получили исчерпывающую информацию по рассматриваемой проблеме и желали бы переключить внимание аудитории на другую или же когда возникло сопротивление оппонента и вы желаете преодолеть его

Ответы собеседника на подобные вопросы позволяют выяснить уязвимые моменты в его суждениях.

Примеры:

• Скажите, как по-вашему, нужно ли?..
• Как на самом деле у вас проходит?..
• Как вам представляется?..
• Что вам видится в перспективе?..

Почему люди выбирают двухконтурную систему?

У подобной разводки есть плюсы, о которых необходимо упомянуть, чтобы понять, почему владельцы домов останавливают свой выбор именно на ней. В их число входит:

1. Параллельное подсоединение радиаторов. Это позволяет в отдельно взятой комнате поддерживать разные температуры. Это позволяет использовать систему в многоэтажных домах. Плюс ко всему при поломке одного или нескольких радиаторов, система продолжит функционировать. При одноконтурной системе такое невозможно.
2. Возможность подключения большого количества радиаторов. Температура воды, поступающий в каждый радиатор, будет одинаковой, вне зависимости, насколько далеко он расположен от котла.
3. Возможность установления терморегулятора. Система отслеживает температуру сама и автоматически включается, когда это необходимо. Владельцу необходимо только установить диапазон температур.
4. Малые теплопотери. Практически всё вырабатываемое тепло не теряется, а уходит на обогрев помещения. В одноконтурных системах оно расходуется понапрасну.

Из минусов: многие отмечают большую протяжённость труб и дороговизну установки двухконтурного отопления в частном доме. На самом деле двухконтурная система не дороже своего однотрубного аналога из-за небольшого диаметра самих труб. А пользы от неё намного больше.

Выбираем котел

Повторимся: главная составляющая любой отопительной системы, и закрытого типа в частности, это именно котел. Дабы монтажные работы провелись успешно, его предварительно следует выбрать, притом грамотно.

Для начала отметим, что от котла подогретый теплоноситель перемещается по трубопроводу к отопительным приборам, которые, в свою очередь, передают тепловую энергию помещению.

Прежде всего, следует рассчитать требуемую мощность такого котла. Для этого необходимо учитывать индивидуальные особенности конкретного здания. В эти особенности входит площадь отапливаемого помещения, толщина и высота стен, материал, из которого они изготовлены, целый ряд прочих параметров.

Чтобы хоть приблизительно просчитать требуемую мощность котла, можете воспользоваться общепринятым приблизительным расходом тепловой мощности на 10 метров квадратных – он составляет 1 киловатт. Повторимся, это лишь приблизительная формула, поэтому при расчетах следует использовать поправочных коэффициент, касающийся теплопотери всех ограждающих сооружений. Если мощность отопительного котла будет рассчитана правильно, то вы тем самым создадите максимально комфортные условия проживания в доме/квартире в холодное время года. Более того, это поможет вам существенно сэкономить на электроэнергии и снизит ваши расходы по отоплению.

Узнать как рассчитать расходы на отопление в квартире вы можете здесь

Итак, поведем некие итоги касаемо монтажа системы закрытого типа.

1. При проектировании ее вы должны просчитать требуемую мощность отопительного котла.
2. Выяснить, какие материалы и в каком количестве вам потребуются.
3. Определить, сколько радиаторов нужно. (подробнее о расчете количества секций радиаторов отопления смотрите здесь)
4. Учесть все особенности строительных конструкций.
5. Подобрать наиболее подходящее место для того, чтобы установить отопительное оборудование.

Для создания эффективной и, что самое главное, высокопроизводительной системы отопления требуется тщательно спланированная подготовительная работа.

В качестве заключения

Как мы видим, видов отопительных систем есть немало и закрытая система отопления – это, пожалуй, самый оптимальный вариант. Вне зависимости от того, какую разводку вы выбрали или какой материал для трубопровода, к монтажу нужно отнестись с большой ответственностью. Если вы чувствуете, что сами не справитесь – то обращайтесь к специалистам. Да, это будет стоить дороже, но зато вы будете ограждены от всех возможных неприятностей в будущем.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

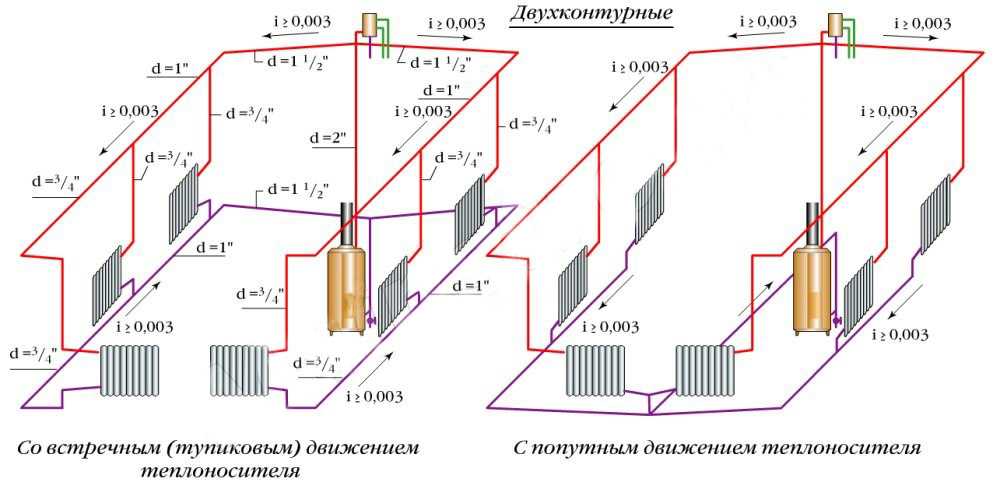

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Критерии выбора бака

Изготавливают расширительные баки из стали. Внутри находится мембрана, делящая емкость на 2 отсека. Первый заполнен газом, а второй — теплоносителем. Когда температура повышается и вода устремляется из системы в бак, то под ее напором газ сжимается. Занять весь объем теплоноситель не может из-за присутствия в баке газа.

Емкость расширительных баков бывает разной. Подбирают этот параметр таким образом, чтобы, когда давление в системе достигнет своего пика, вода не поднялась выше установленного уровня. В качестве защиты бака от перелива в конструкцию включен предохранительный клапан. Нормальное заполнение бака — от 60 до 30%.

Оптимальное решение — выполнить монтаж расширительного бака в месте, где в системе меньше всего изгибов. Лучшее место для него — прямой участок перед насосом

Пошаговая инструкция и порядок монтажа

Какие инструменты понадобятся

Инструменты подбираются в зависимости от материала труб.

Для металлопластиковых и полимерных труб понадобятся:

• Ножницы для резки.
• Торцеватель/шабер для зачистки металлопластиковых труб.
• Электрический паяльник с насадками для сварки.
• Калибратор для подгонки внутреннего диаметра труб на участке стыка.
• Трубогиб (или специальная пружина)

Для стальных трубопроводов нужно подготовить:

• Болгарка с режущими дисками.
• Сварочный паяльник.
• Инструмент для нарезки резьбового соединения (при необходимости).

Помимо вышеперечисленного понадобятся:

• Измерительные приборы (рулетка, строительный уровень).
• Маркер или простой карандаш для разметки.
• Набор разводных (гаечных) ключей.
• Трубный/газовый ключ.
• Плоскогубцы.
• Набор отвёрток.
• Молоток.

Если планируется монтаж трубопровода в стену, также понадобится перфоратор.

Эскиз или схема

Прорисовка схемы отопительного контура осуществляется ещё на этапе проектирования. Её можно заказать в специальном проектном бюро, а при наличии навыков и выполнить самому при помощи специальных программ или от руки.

В схеме обязательно указываются:

• Технические характеристики здания.
• Точки размещения основных приборов: котла, расширительного бака, радиаторов, распределительного коллектора, циркуляционного насоса и пр.
• Длина и сечение труб.

Установка котла

Монтаж отопительного контура начинается с установки котла:

• В верхней части теплообменника располагается патрубок, предназначенный для подачи нагретого теплоносителя.
• Сзади или сбоку находится патрубок, по которому остывший теплоноситель возвращается обратно для нагрева.
• Сам котёл оборудуется дымоходом и при необходимости подключается к электросети.

Установка блока безопасности и бака расширения

Следующим шагом будет установка блока безопасности и расширительного бака.

• В группу безопасности входят термометр, манометр, предохранительный клапан и воздухоотводчик. Перечисленные элементы могут устанавливаться по-отдельности или единым блоком на заводской консоли.
• Участок трубопровода перед группой безопасности длиной не менее 15 см должен быть ровным.
• Воздухоотводчик обязательно устанавливается на максимальной высоте.
• Расширительный бак устанавливается на высоту, определённую проектом (для компенсирующих устройств открытого типа – в самой высокой точке системы). Снизу он подключается к подающей магистрали.

Однако, принимая во внимание функцию компенсирующего устройства (предохранение системы от перегрева), всё же лучше его монтировать на подающем контуре

• Для открытых расширительных баков обязательно монтируется отвод для слива излишка теплоносителя в канализацию.
• При выводе расширительного бака в чердачное помещение потребуется его утепление.

Установка насоса и фильтра

Местоположение циркуляционного насоса в отопительном контуре не регламентируется. Однако все специалисты едины во мнении, что лучше всего его устанавливать на обратке, непосредственно перед входом отработанного теплоносителя в котёл.

• Во-первых, так минимизируется негативное влияние горячей воды на резиновые элементы насоса.
• Во-вторых, установленная после радиаторов система фильтрации – верный спутник насоса, позволит сохранить в исправном состоянии не только его, но и котёл.

Монтаж насоса выполняется в соответствии со следующими требованиями:

Для обеспечения возможности перехода на самотечную систему в случае отключения электричества или необходимости технического обслуживания установка насоса осуществляется по принципу байпасного соединения с шаровыми кранами и воздушным клапаном.

• Насос размещается по направлению движения теплоносителя.
• Ротор «мокрого» насоса выставляется строго горизонтально.
• При установке фильтра сборник осадка направляется строго вниз.

Разметка и сверловка отверстий под крепления и трубы

Разметка – один из важнейших подготовительных этапов сборки трубопровода. И если с обозначением нужной длины трубы сложностей, как правило, не возникает, то разметка круглых элементов под предстоящую сверловку и стыковку двух труб вызывает немало сложностей у неподготовленного мастера.

Чтобы верно отцентровать сопрягаемые элементы, придётся обзавестись вспомогательными приборами (циркулем, угольником, рейсмусом) и вспомнить курс геометрии.

После разметки производится сверловка. В зависимости от диаметра требуемого отверстия и материала труб выбирается соответствующее оборудование:

• Обычная дрель может стать альтернативой профессиональному станку.
• Набор свёрл и насадок.
• Слесарные тиски.
• Напильник или наждачная бумага.
• Деревянный брусок для придания заготовке устойчивости.

Варианты подключения

Система отопления открытого типа с насосом может быть реализована одним из предложенных способов. Каждый из них имеет свои слабые и сильные стороны, однако вам следует самостоятельно принять решение о том, какой из предложенных вариантов подойдёт именно вам. Например, для гаража будет уместна первая схема, в то время как для строения в несколько этажей нужна будет другая реализация.

Гибридная

Такой вариант предполагает, что в случае отключения электричества схема продолжит работу по аварийному варианту, и пусть с небольшими потерями, но всё-таки продолжит подачу тепла там, где это необходимо.

Реализуется горизонтальным способом прокладки труб. Трубы должны быть большего диаметра, чем при остальных вариантах подключения. Теплоноситель, нагреваясь в котле, поднимается по трубам благодаря законам физики, и протекает по горизонтальной трубе, расположенной под потолком, с небольшим уклоном. От основной трубы идут отводы вниз, к радиаторам. Двигаясь по предложенной схеме, вода остывает и стекает вниз, уходя в нижнюю горизонтальную трассу, по которой возвращается к котлу для повторного нагрева.

Недостатками такого подключения является необходимость прокладки верхней трассы из труб большого диаметра, привлекающей к себе внимание, малая скорость циркуляции и неравномерность распределения тепла. Кроме того, подобный вариант необходимо основательно рассчитать, используя на разных участках трубы разных диаметров, чтобы компенсировать распределение тепла. А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива

А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива.

Когда электричество есть – вода прогоняется по трубам помпой, скорость тока увеличивается, прогрев происходит быстрее и распространяется более равномерно.

Однотрубная

Вариант практически не отличается от описанного выше, за исключением того, что трубы можно брать меньшего диаметра, а стояк вести вдоль пола. Такой вариант подключения известен под названием Ленинградка, в честь города, где был разработан и впервые внедрён.

Ленинградка – это отличный способ прокладки тепла в доме, реализуется она следующим образом: Вода, разогретая в котле и прокаченная насосом, движется по горизонтальному стояку. От которого идут отводы вверх, к радиаторам отопления. Сам стояк может быть спрятан в полу. Установка игольчатых клапанов на местах входа и выхода из радиатора позволяет проводить дальнейшее обслуживание без отключения всей сети. Установка такого клапана на участке находящемся между отводами к радиатору топления, позволяет в дальнейшем провести тонкую настройку и выровнять нагрев на разных участках цепи.

Двухтрубная

Как следует из названия, предполагает использование двух стояков. По одному из них тепло подаётся к радиаторам, по второму отводится от них. Применяется в основном с целью возможности настраивать температуру каждого отдельного радиатора в каждом отдельном помещении. Радиаторы дополняются реостатами, и благодаря тому, что теплоноситель подаётся к каждому из них практически одномоментно и обладает одинаковой стартовой температурой, могут быть настроены с предельной точностью.

Кроме того, такое подключение позволяет дополнять систему, устанавливая тёплые полу, отводы в линию горячего водоснабжения и другие необходимые дополнения.
