Тройниковая и коллекторная разводка водопровода

Принципы устройства водопроводных систем

Тройниковая схема представляет собой последовательное соединение, где от одной магистральной трубы с помощью тройников отходят ветки к каждой точке водоразбора. Этот метод считается классическим и наиболее простым в реализации. Коллекторная разводка работает по лучевому принципу: вода поступает в общий распределительный узел (коллектор), из которого к каждому смесителю или бачку идет отдельная труба. В современном строительстве лучевая система становится стандартом для премиального жилья, в то время как последовательная остается популярной в бюджетном сегменте и малогабаритных помещениях.

Технические параметры и материалы

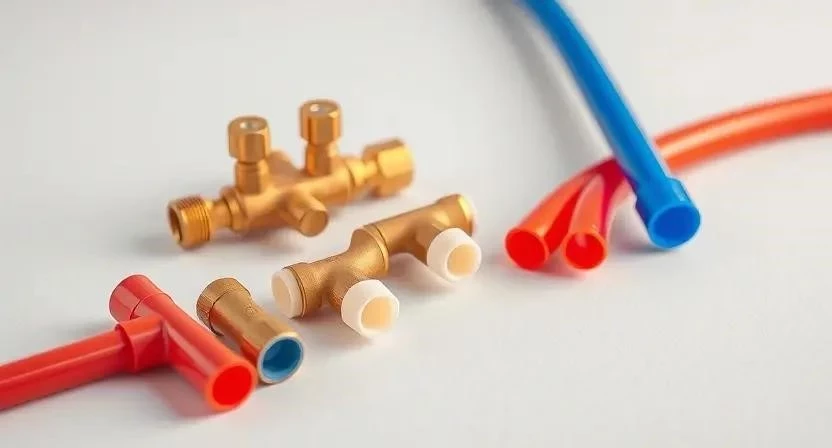

Разница в работе систем проявляется при одновременном использовании нескольких приборов. В последовательной схеме при открытии крана на кухне давление в душе может заметно упасть. Лучевая система исключает перепады давления, обеспечивая стабильный поток во всех точках. Для тройниковой разводки чаще всего выбирают полипропилен из-за дешевизны и надежности пайки. Коллекторные системы обычно монтируют из сшитого полиэтилена, так как он позволяет прокладывать длинные участки без промежуточных соединений.

Нюансы монтажных работ

Установка последовательной системы требует меньше труб, но большего количества фитингов. Мастеру необходимо точно рассчитать диаметр каждой ветки, чтобы избежать падения давления. Лучевой монтаж подразумевает значительный расход труб, так как к каждому устройству тянется отдельная линия. Это требует более высокой квалификации при планировании трасс и установке распределительного узла. Время выполнения работ при коллекторной схеме обычно выше из-за объема прокладки трубопровода.

1. Разработка проекта с указанием всех точек водоразбора.
2. Разметка трасс прохождения труб по стенам и полу.
3. Монтаж основного стояка и вводных вентилей.
4. Установка коллекторного шкафа или первого тройника.
5. Прокладка магистральных линий к потребителям.
6. Монтаж запорной арматуры на каждой точке (для лучевой схемы).
7. Проведение гидравлических испытаний системы под давлением.
8. Финальное подключение смесителей и санфаянса.

Пример из практики: При монтаже тройниковой системы в однокомнатной квартире владелец заметил, что при смыве унитаза вода в душе резко становилась горячей. Это произошло из-за неправильного подбора диаметра труб, что создало перепад давления в системе.

Эксплуатационные свойства и надежность

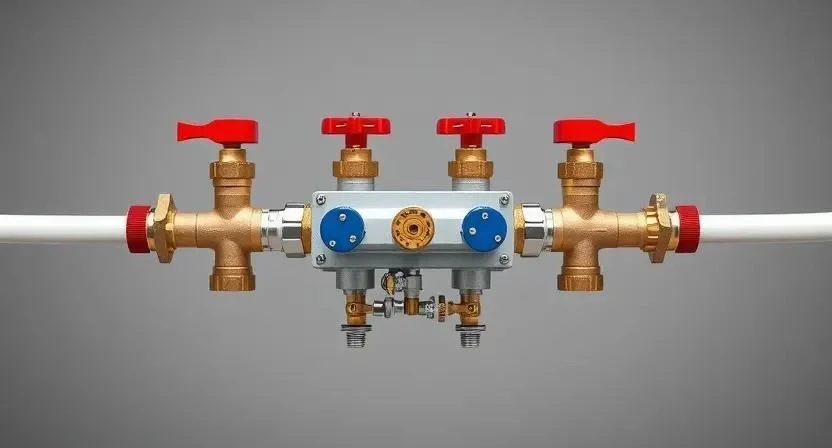

Долговечность водопровода напрямую зависит от количества соединений, так как именно они являются потенциальными местами протечек. В последовательной разводке тройники спрятаны в стенах, и любой потек потребует демонтажа плитки. Коллекторная система считается более надежной, поскольку трубы идут от узла к прибору без разрывов. Обслуживание лучевой схемы значительно проще: используя запорные вентили на коллекторе, можно отключить один смеситель, не перекрывая воду во всей квартире.

Эстетические аспекты и габариты

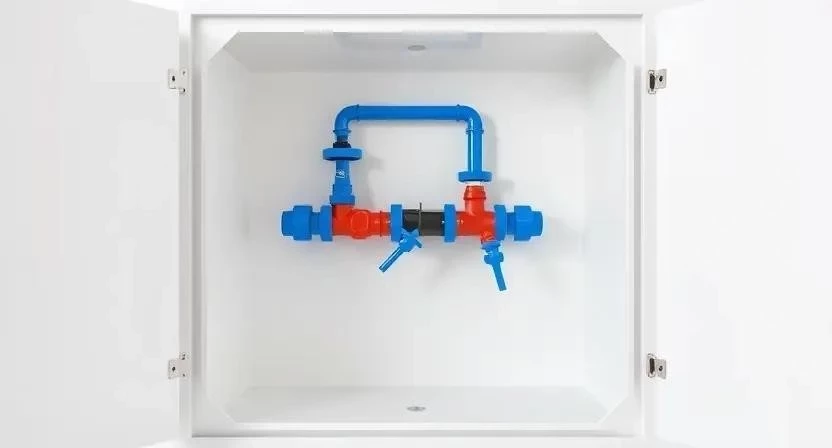

Тройниковая схема максимально компактна, так как трубы занимают минимум места в штробах. Она не требует выделения специального пространства под оборудование. Коллекторная разводка нуждается в установке специального сантехнического шкафа или ниши, где будет размещен распределительный узел. Это может быть критично в очень маленьких санузлах, где каждый сантиметр на счету.

• Трубы (полипропилен или сшитый полиэтилен).
• Коллекторный узел (гребенка).
• Тройники и муфты.
• Запорные шаровые краны.
• Профессиональный труборез.
• Паяльный аппарат (для ПП) или пресс-инструмент (для PEX).
• Фум-лента или сантехнический лен.
• Манометр для проверки давления.
• Крепежные хомуты для фиксации труб.

Финансовые затраты на реализацию

Бюджет на тройниковую разводку минимален за счет малого расхода материалов и простоты работ. Коллекторная система требует серьезных вложений: стоимость самого коллектора, большого объема труб и оплаты более трудоемкого монтажа существенно увеличивают смету. Однако эти затраты часто окупаются за счет комфорта и отсутствия проблем с напором воды в будущем.

Пример из практики: В квартире площадью 60 м² разница в стоимости материалов между двумя схемами составила около 25 тысяч рублей. Заказчик выбрал коллекторную систему, чтобы избежать проблем с напором при одновременном использовании двух санузлов.

Сравнительный анализ преимуществ и недостатков

Выбор схемы зависит от приоритетов владельца: экономия или максимальный комфорт. Последовательная разводка выигрывает в цене, но проигрывает в функциональности. Лучевая система обеспечивает полный контроль над каждой точкой водоразбора, но требует больших затрат на старте.

Критерии выбора под конкретные задачи

Для маленьких студий или квартир с одним санузлом достаточно тройниковой схемы, так как вероятность одновременного использования всех приборов мала. В больших квартирах и частных домах, где установлено несколько душевых кабин и ванн, рекомендуется только коллекторная разводка. Бюджетный ремонт предполагает использование полипропилена и последовательного соединения, в то время как премиальный сегмент подразумевает лучевую систему из сшитого полиэтилена.

• Количество санузлов в объекте.
• Общий бюджет на сантехнические работы.
• Наличие свободного места для коллекторного шкафа.
• Входное давление воды в магистрали.
• Требования к уровню комфорта жильцов.
• Перспективы расширения системы в будущем.
• Предпочтения по используемым материалам.

1. Использование труб слишком малого диаметра для магистрали.
2. Отсутствие теплоизоляции труб в холодном полу.
3. Размещение слишком большого количества тройников на одной линии.
4. Недостаточная затяжка обжимных фитингов.
5. Отказ от опрессовки системы перед зашивкой стен.

Рекомендации практикующих специалистов

Опытные сантехники часто предлагают гибридный вариант для больших загородных домов. В таком случае основные магистрали идут тройниковой схемой к разным этажам или крыльям дома, а внутри каждой зоны (например, в ванной комнате) организуется локальный коллектор. Это позволяет существенно сократить расход дорогостоящих труб, сохранив при этом стабильное давление в точках разбора.

Пример из практики: В двухэтажном коттедже была реализована гибридная схема. На первый этаж была проложена общая труба, от которой в санузле стоял мини-коллектор. Это сэкономило около 15 метров сшитого полиэтилена без потери качества подачи воды.

Ответы на популярные вопросы

Можно ли комбинировать обе схемы?
Да, гибридные системы часто используются в больших домах для оптимизации расходов и сохранения напора.

Что произойдет при поломке коллектора?
Это редкое событие, но в таком случае потребуется полное перекрытие воды в доме для замены узла.

Влияет ли диаметр трубы на выбор схемы?
Да, в тройниковой схеме диаметр должен постепенно уменьшаться от входа к потребителю, в коллекторной — везде используется один стандартный диаметр.

Какая система более долговечна?
Коллекторная, так как отсутствие соединений в стенах снижает риск протечек на протяжении всего срока службы.

Сложно ли обслуживать лучевую разводку?
Напротив, она гораздо удобнее: любой прибор можно отключить индивидуально, не лишая остальных доступа к воде.

Нужен ли проект для тройниковой разводки?
Желателен, чтобы правильно рассчитать диаметры труб и избежать падения давления.

Какой материал лучше для коллектора?
Обычно используют латунь или нержавеющую сталь, так как они устойчивы к коррозии и высокому давлению.
