Как сделать воздушный теплообменник на дымоход обзор на примере печки-буржуйки

Устройство переоборудованных печей для бани

Реализовать систему второго контура в печи можно несколькими способами. Выбор наиболее подходящего решения зависит от типа печки и наличию технических возможностей, как то сварки и подходящего материала для теплообменника.

Наиболее распространенные схемы оборудования водогрейного контура:

Установка на дымоход или в топку печи рамного теплообменника или витого змеевика;
Монтаж на печи дополнительного наставного бака для нагрева воды, циркулирующей в системе отопления;
Оборудование внутри топочной камеры системы из труб-регистров.

Если площадь отапливаемого банного помещения превышает 30 м2, без учета парилки, то будет правильным предусмотреть в конструкции печки для сауны с водяным контуром дополнительный бойлер-накопитель для горячей воды. Таким способом можно использовать часть кипятка для нужд моечного отделения и уборки помещения уже после того, как топка была потушена.

Не все перечисленные способы установки водогрейного контура одинаково эффективны. Например, самый простой вариант, предусматривающий монтаж второго наставного бака для подогрева воды, признается специалистами наиболее неэффективным. Зачастую печь и сауна прогреваются до требуемой температуры, а предбанник и комната отдыха остаются холодными.

Теплый воздух, прогреваемый горящими дровами из топки, поднимается вверх, обеспечивая теплом каменку и расположенный на ней слой камней. Последний медленно отдает свое тепло помещению, обеспечивая комфортную температуру для парилки.

Производители предлагают комбинированные котлы для бани на дровах, использующие газ в качестве альтернативного способа нагрева. Однако, не во всех районах есть возможность подключиться к системе газоснабжения, поэтому более популярной является классическая модель на монотопливе.

Отличие между конструкциями котлов в бане на дровах (фото ниже, цена здесь же или на сайте компании производителя) заключается чаще всего в расположении водяного бака.

Есть несколько зон его установки, которые обладают положительными качествами:

Схемы с выносными баками. Этот тип является наиболее популярной конструкцией. С его помощью удается получать горячую воду, используемую в обогреве остальных помещений постройки. Эта модель позволяет хорошо прогреть воздух внутри, прежде чем вода успеет закипеть. Она востребована в банях, использующих сухой и жаркий воздух. Для материала бака используют качественную нержавеющую сталь. Монтаж осуществляется, как правило, в смежном помещении, а соединение проводится с помощью регистров, или шланга труб. Недостатком конструкции является относительная сложность монтажных работ, дополнительные расходы на регистры и трудоемкость монтажа.
Наставной бак монтируется непосредственно в камеру к топке. Конструкция является актуальной для печей, изготовленных из труб. Прогрев воды в них осуществляется в верхней точке топки. Однако, это не всегда является эффективным решением. Главное правило, используемое при монтаже таких конструкций – максимальная герметичность для всех швов, что позволит продлить срок службы аппарата.
Монтаж бака на дымоходной трубе отличается двумя вариантами установки: бак в форме куба или параллелограмма является проходным узлом на крышу или бачок служит проходным узлом через потолок на второй этаж. Емкость обогревается не только за счет теплообмена в трубе, но и благодаря печным регистрам, что позволяет использовать значительные объемы во время нагрева жидкости.
Навесная конструкция бака предусматривает крепление на стену или другую вертикальную поверхность Вода прогревается внутри за счет теплообмена, получаемого от печных стен. Материал, применяемый для этой конструкции – нержавеющая сталь.

Средние расценки на печи с различным расположением водяного бака

Наименование (бренд)	Тип расположения водяного бака	Цена, руб.
Тунгусска	на дымовой трубе	от 12000
Helo (Финляндия)	встроенный	от 27000
Сахара	навесной	от 14000

Предлагаем ознакомиться Мебель для бани из дерева- купить деревянную мебель для бань и саун в комнату отдыха в Москве

Особенности обогрева на базе печки

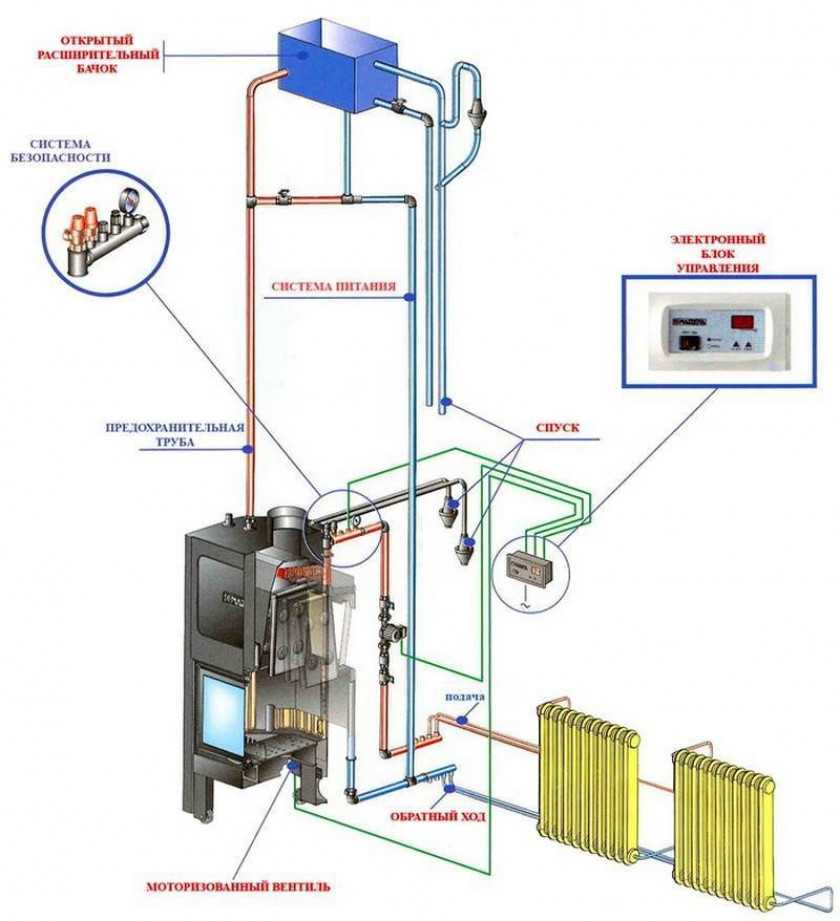

Отопление дома печью с водяным контуром обеспечивается не только прямым нагревом печи от дров, но и водой, которая распределяется по всем комнатам жилища. В конструкции оборудования предусмотрен водяной контур, его еще называют теплообменник. Принцип работы:

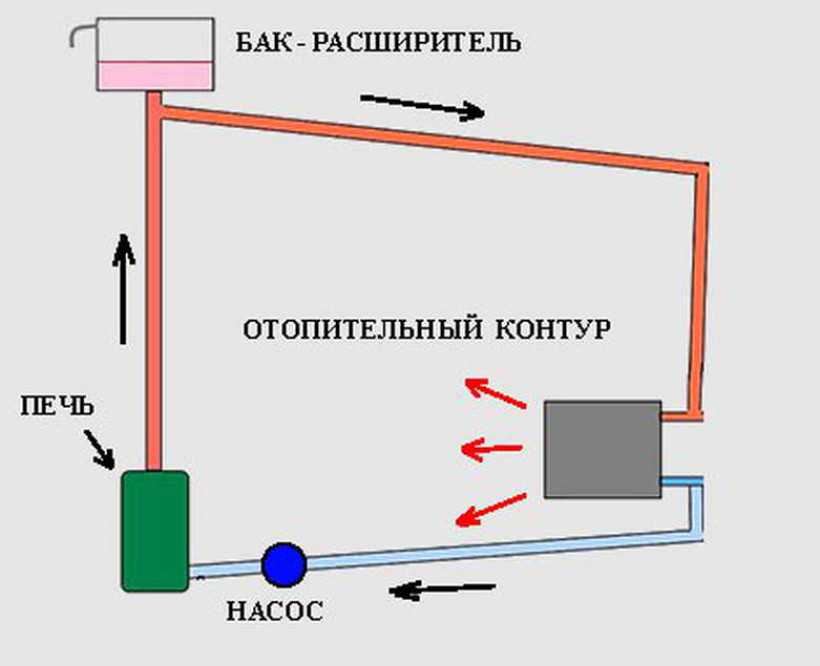

Вода нагревается в теплообменнике.
Когда она набирает достаточную температуру, под естественным давлением ее выталкивает к радиаторным батареям, расположенным в нескольких комнатах дома.
Затем жидкость снова возвращается к обогревательному прибору, нагревается и отправляется по тому же пути.
Радиаторы равномерно распределяют тепло, полученное от печи по всем комнатам.

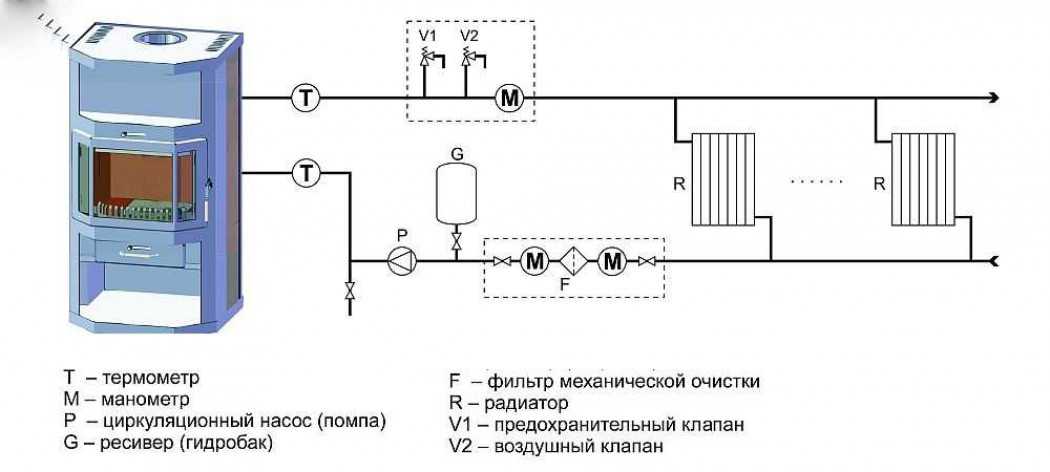

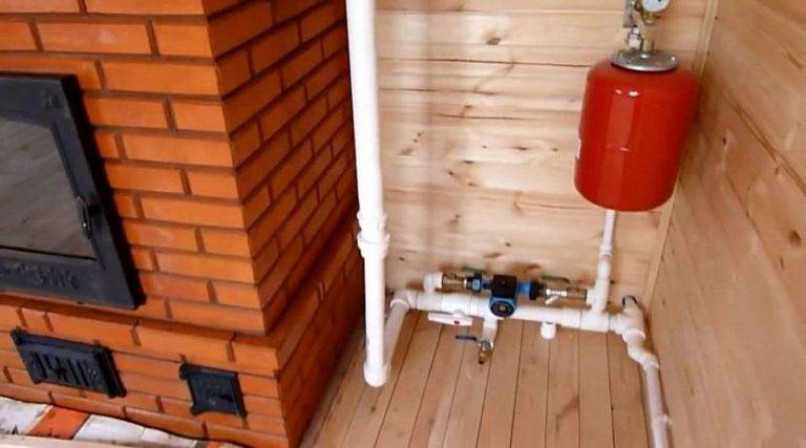

Иногда для обеспечения циркуляции в системе предусматривается циркуляционный насос, но это необходимо только в том случае, если воду нужно распределять по длинной системе труб: когда в доме много комнат для отопления, чаще всего можно обойтись естественной циркуляцией.

Печи с водяным контуром выбирают за следующие качества:

Высокую производительность. Такое оборудование способно прогревать помещения больших площадей, вне зависимости от его размещения.
Доступная цена. При примерно одинаковой производительности с аналогами обогревательного оборудования на газу и других видах топлива, печи с водяным контуром для отопления имеют более низкую цену.
Доступность топлива. Подходят все виды твердого топлива: древесина, торф, уголь, брикеты.
Независимость от электросети. Печи с водяным контуром для отопления частного дома функционируют по принципу естественной циркуляции, значит, им не нужна электроэнергия для обеспечения горения. В доме может пропасть электричество, но тепло в нем будет всегда.
Экономичность. Особенно это относится к печи длительного горения, их КПД и теплоотдача находятся на самом высоком уровне.
Возможность приготовления пищи. Большинство видов оборудования предусматривает наличие варочных поверхностей в конструкции.
Простота эксплуатации. Дрова – классический источник тепла, обращаться с ним просто и удобно.
Легкий монтаж. Чаще всего под установку отопительного оборудования с водяным контуром не нужно выполнять сложную подготовку: заливать фундамент, монтировать защиту.
Подогрев воды. Можно обеспечить нагрев воды для собственных нужд: мытья посуды, принятия душа.

Мы предлагаем обширный ассортимент отопительных печей, выбирайте ориентируясь на габариты помещений дома и мощность оборудования.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

Без контура с водой по дому дровяная печь способна прогреть лишь небольшое пространство вокруг себя. Для отопления одной-двух комнат такой вариант приемлем, но для большого коттеджа уже нет

В качестве топлива в подобных деревенских печах сжигают:

уголь;
торф;
дрова;
брикеты (евродрова).

Делая выбор в пользу печного обогрева, не стоит забывать о противопожарных нормах устройства кирпичных печей – только их неукоснительное соблюдение позволит свести риск возникновения пожара к минимуму

Среди достоинств печного отопления числятся:

отсутствие зависимости от наличия в сети электроэнергии;
сравнительно низкая стоимость устройства отопительной системы;
дешевизна твердого топлива и возможность использования разных его видов;
предельная простота эксплуатации;
длительная отдача тепла (для кирпичных конструкций);
универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Два главных недостатка печей с водяным контуром – невозможность автоматизации работы и проблематичность регулировки теплоотдачи в отдельных комнатах

Также из недостатков печного отопления следует упомянуть:

долгий прогрев системы до начала теплоотдачи;
потеря массы полезного пространства в доме из-за массивности печи;
большой вес печной конструкции из кирпича;
низкий КПД из-за ухода значительного объема тепла в трубу;
высокая пожароопасность при неправильной эксплуатации.

Назначение и особенности устройства

Данная конструкция предназначена для отбора тепла у нагретой дымовой трубы и передачи его теплоносителя, циркулирующему в теплообменнике. Сама конструкция такого устройства зависит от формы и сечения дымохода, материала, из которого он изготовлен, мощности отопительного устройства и теплоносителя, в качестве которого может выступать воздух, вода, масло и различные незамерзающие жидкости.

По циркулирующему внутри устройства теплоносителю, все теплообменники можно классифицировать на воздушные и жидкостные. Воздушные – более просты в изготовлении, но имеют не самую высокую эффективность. Например, для обогрева второго помещения, предбанника или мансарды, необходимо провести туда воздуховод, а если такое помещение расположено достаточно далеко от печи, то необходимо установить вентилятор для создания принудительного воздушного потока.

Теплообменники с жидким теплоносителем, более требовательны к качеству изготовления и материалу, но имеют большую эффективность. Например, дымоход с теплообменником, по которому циркулирует вода, может служить полноценной системой водяного отопления для небольшого дачного домика, если к входу и выходу устройства подключить подачу и обратку на один-два радиатора.

Способы увеличения КПД

Печи-буржуйки изготавливаются различных форм и размеров. Но их объединяет один недостаток — низкой коэффициент полезного действия. Более половины тепловой энергии, в прямом смысле слова, вылетает в трубу. Нерациональное использование тепла привело к тому, что владельцы этих отопительных приборов начали задумываться о возможных изменениях конструкции печи для повышения ее эффективности. Решением этой проблемы могла стать частичная модернизация буржуйки. Единой концепции решения этого вопроса не было, и каждый обладатель печи стал самостоятельно, методом проб и ошибок, решать проблему.

Увеличение КПД буржуйки — это получение дополнительного количества тепла от отопительного прибора при неизменном количестве сожженного топлива. Этого можно добиться несколькими способами:

изменением теплопередающей поверхности,
увеличением теплосъема;
использованием более калорийного топлива;
увеличением теплоемкости печи.

Буржуйка отдает тепло в окружающее пространство не только корпусом, но и металлической дымовой трубой. Увеличить поверхность теплопередачи прибора можно, пересмотрев его размеры в большую сторону. Такой вариант возможен при создании печи своими руками. Имея уже изготовленную буржуйку, выполнить его можно другим способом. Обычно к дымоходу из металлической трубы приваривают уголок. Располагают его вершиной к элементу по всей длине. Установку уголка проводят вокруг трубы. Таким образом, площадь теплопередающей поверхности можно увеличить в 3-4 раза, в зависимости от размеров уголка.

Другим вариантом увеличения поверхности теплопередачи является изготовление дымовой трубы, проходящей внутри помещения большой площади. Для этого изготавливают дымоход с поворотами. Их выполняют в виде плавных переходов. Создавать повороты под прямым углом нежелательно, так как буржуйка может начать дымить. Последний участок дымохода устанавливается вертикально. На нем делают карман с лючком для чистки сажи.

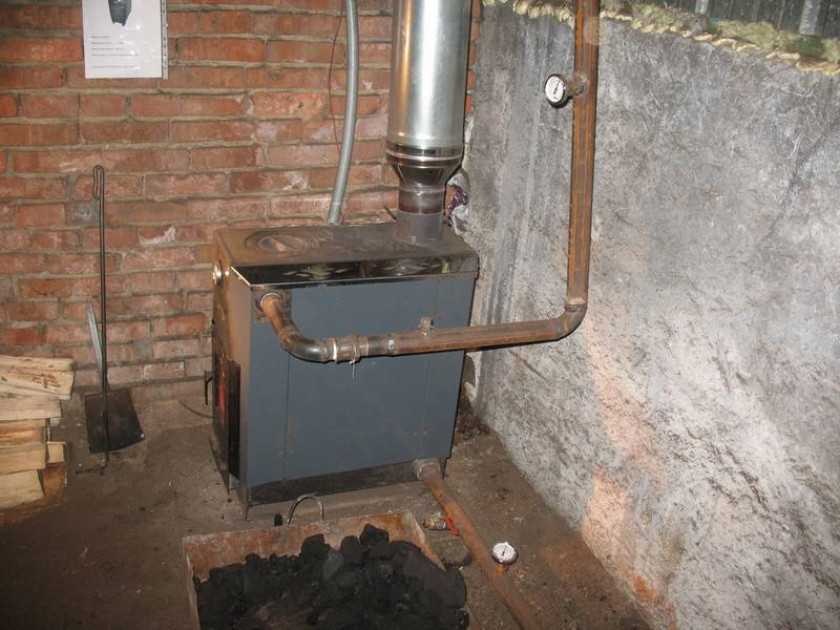

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
медные или стальные трубы или гибкая подводка для ГВС;
шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный Кожухотрубный

Двухтрубные и труба в трубе

Схема теплообменника “труба в трубе”

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Как самостоятельно изготовить устройство

Несложный змеевик несложно изготовить самостоятельно из медной трубки. Для дымохода диаметром 100 мм подойдет медная трубка с диаметром ¼ дюйма и длиной 3-4 м. К концам трубы следует припаять фитинги с резьбой. Затем трубку заполняют мелким песком, закручивают их и обматывают дымоход.

Между витками желательно оставлять небольшое расстояние – тогда труба от дымохода будет нагреваться и теплопередачей, и инфракрасным излучением. Эту работу удобно выполнять с помощником. Затем песок из трубы вымывают водой под давлением. Присоединяют трубы, ведущие к радиаторам и расширительному баку.

Теплообменник Кузнецова выполняют при помощи сварки. Самый простой вариант – изготовить корпус из газового баллона или трубы большого диаметра.

Для изготовления понадобятся следующие материалы:

Газовый баллон, труба большого диаметра (300 мм) для корпуса.
Труба диаметром 32 мм (одну заготовку лучше взять большего диаметра – до 57 мм). Длина заготовок – 300-400 мм, общее количество должно быть достаточно для вырезания заготовок.
Два небольших патрубка одного диаметра с диаметром дымохода; желательно использовать трубу дымохода – если дымоход сборный, то с одной стороны конструкции патрубок будет с раструбом, который необходим для монтажа теплообменника.
Два фрагмента стального листа, достаточных, чтобы вырезать заглушки торцов корпуса.

Технология изготовления воздушного теплообменника:

Большая труба или баллон обрезается в нужный размер.
Нарезаются 9 заготовок такой же длины из тонких труб.
Вырезаются круги для заглушек.
В кругах вырезаются 9 отверстий для труб маленького диаметра; если берется одна трубка большего диаметра, то отверстие для нее вырезается в центре.
Тонкие трубы вставляются в отверстия заглушек, наживляются при помощи сварки, затем привариваются.

В корпусе по бокам вырезаются отверстия с диаметром, равным диаметру дымохода.

Конструкция из тонких трубок и заглушек вставляется в корпус и проваривается по стыку заглушек и корпуса из большой трубы.

В отверстия по бокам корпуса вставляются патрубки и также провариваются.

Альтернативный вариант:

Какие материалы можно использовать

Идеальный вариант – нержавеющая сталь (например, пищевая аустенитная нержавейка 08Х18Н10 или AISI 304) или медь. Изделия промышленного производства иногда изготавливают из титана. Но цена на эти материалы достаточно велика. Зато они долговечны, не ржавеют, надежны и прочны. Если у вас буржуйка в гараже или самодельная каменка из подручных материалов в бане, вполне возможно применить и черный металл (углеродистую сталь).

Можно применить качественную гофрированную трубу из нержавейки. Оцинкованная гофра – нежелательный и недолговечный вариант. Для змеевика можно применять и алюминиевые трубы (только не для дымоходов твердотопливных печей).

Иногда применяют и оцинкованную сталь, но следует иметь в виду, что при сварочных работах слой цинка испаряется, и все преимущества оцинковки (стойкость к коррозии) сходят на нет. При температуре выше 400 °С цинк начинает испаряться (пары цинка токсичны), поэтому не стоит применять оцинковку для теплообменников на дымоходах твердотопливных котлов.

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

листовой металл размером 350х350 мм два куска;
восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости. Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.

На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.

Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком. Просохшую конструкцию красим специальной краской

В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.

Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике

Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:

Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.
