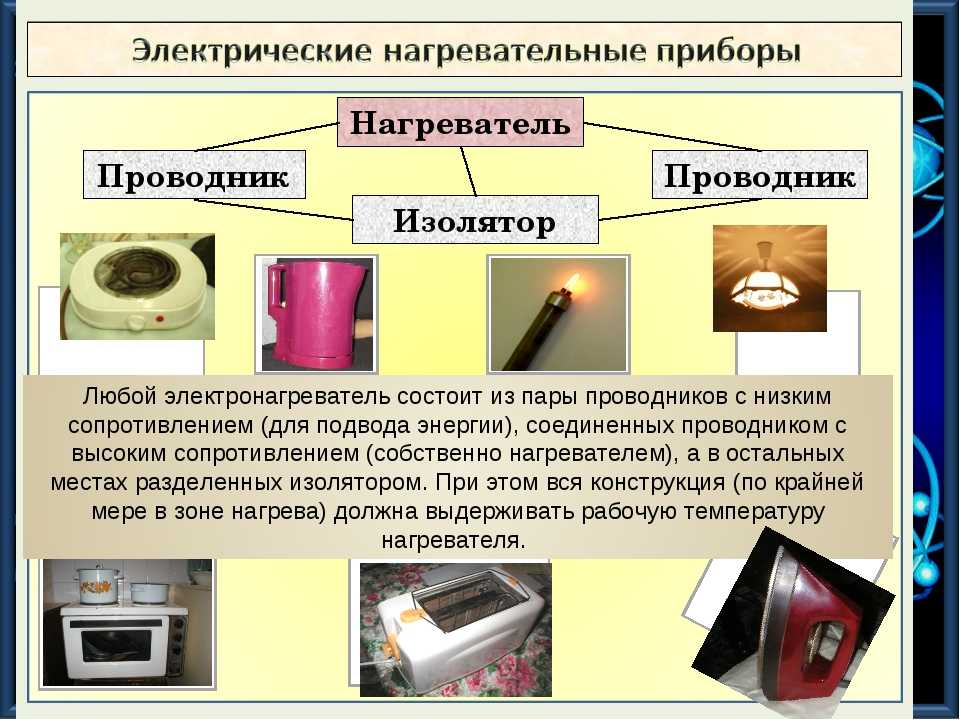

Электрические нагревательные элементы.виды и устройство

Популярные производители


Каждый производитель бойлеров выпускает ТЭНы только для своего оборудования Следует выбирать ТЭН от проверенного производителя. Это не тот элемент, на котором нужно экономить. К лучшим фирмам относятся:

  • Термекс (Thermex). Выпускает бойлеры почти 50 лет. Этот производитель изготавливает ТЭНы из меди и нержавейки. Они надежно защищены, поэтому отличаются продолжительным сроком службы. На рынке Термекс зарекомендовал себя как производитель бойлеров наибольшего объема, поэтому в ассортименте можно встретить мощные электронагреватели.
  • Аристон. Нагревательные элементы от итальянского производителя изготовлены из сплава, содержащего медь, и снабжены хромоникелевой трубкой. Фланец выполнен из латуни, благодаря чему увеличивается теплоотдача. Они хорошо защищены от накипи, легко устанавливаются. И при этом стоят относительно недорого. Аристон предлагает водонагревательные ТЭНы с резьбой и терморегулятором от 1,2 до 4,5 кВт.
  • Электролюкс. Можно подобрать ТЭН от этого производителя практически для любой модели нагревателя. При этом они гарантированно прослужат долго, поскольку особенно устойчивы к накипи и не требовательны к качеству воды. Водонагреватель с ТЭНом от Электролюкс не требует частого обслуживания. В некоторые устройства этого производителя устанавливают два закрытых нагревательных ТЭНа, поэтому удается увеличить скорость нагрева жидкости.
  • Тимберк. Еще один производитель, который предлагает свою продукцию по доступной цене. В ассортименте встречаются ТЭНы, рассчитанные на бойлеры 80 и более литров воды. Они хорошо защищены от коррозии и воздействия других разрушающих факторов.
  • Известна также фирма Атлантика (Atlantic). Она выпускает широкий ассортимент качественных и надежных нагревательных элементов для бойлеров, среди них медные водонагревательные ТЭНы, сухие стеатитовые и другие, подходящие для вертикальной и горизонтальной установки.

Каждый производитель выпускает электронагреватели, рассчитанные на установку в бойлеры собственного производства. Однако можно найти и универсальные нагревательные ТЭНы. Они менее популярны ввиду сомнительного качества, но их использование возможно.

ТЭНы для нагрева воды с терморегулятором

Если система ЖКХ не всегда может похвастаться отлаженной работой, и часты случаи, когда отсутствие горячей воды в вашем доме приобретает систематический характер, в этом случае могут придти на помощь специальные трубчатые электрические нагреватели, которые сокращённо принято называть ТЭНами.

Подобное устройство помогает наслаждаться горячей ванной и душем, невзирая на всевозможные неполадки по предоставлению услуг горячего водоснабжения, происходящие обычно в те моменты, когда этого меньше всего ожидаешь.

Следует максимально подробно разобраться с тем, что же представляет собой такой нагреватель, чтобы в дальнейшем сделать выбор в пользу наиболее подходящей модели, способной оправдать все возложенные на неё требования и задачи.

Как читать маркировку ТЭНов.

Для того, чтобы можно было отличать одни ТЭНы от других была разработана специальная маркировка, закрепленная государственным стандартом. Она наносится на поверхность при помощи пресса и должна находиться недалеко от изолятора. Рассмотрим для примера такую маркировку:

100А13/1,6р220 — 2R30

  • Цифрой 100 обозначена развернутая длина ТЭНа в сантиметрах.
  • Буквой «А» в маркировке зашифрована глубина заделки контактного стержня (расшифровку приведу ниже).
  • Цифра 13 обозначает диаметр трубки в миллиметрах.
  • Цифра 1,6 обозначает мощность нагревателя в кВт.
  • При помощи буквы «р» зашифрованы нагреваемая среда (в данном случае вода и слабые растворы щелочей или кислот) и материал трубки (углеродистая сталь).
  • Цифра 220 обозначает напряжение питания 220 В.
  • Цифра 2 — это номер формы ТЭНа (в данном случае он U-образный).
  • R30 — радиус загиба ТЭНа в миллиметрах.

Теперь давайте расшифруем длину заделки контактных стержней. Смотрим ниже на рисунок:

Теперь перейдем ко второй букве в маркировке. Приведу расшифровку наиболее популярных вариантов:

Буква Нагреваемая среда Материал трубки Максимальная удельная мощность, Вт/см2
X Вода или слабые растворы щелочей и кислот Медь или латунь 9
P Вода или слабые растворы щелочей и кислот Углеродистая сталь 15
J Вода или слабые растворы щелочей и кислот Нержавеющая сталь 15
Z Жиры или масла Углеродистая сталь 3
O Воздух или другие смеси газов (с обдувом) Углеродистая сталь 5
S Воздух или другие смеси газов (без обдува) Углеродистая сталь 2,2

Более подробно все расшифровано в ГОСТе 13268-88. Для воздушных ТЭНов прописано наличие или отсутствие обдува и даже необходимая скорость воздуха. Если вы будете использовать ТЭНы предназначенные для обдува на спокойном воздухе, то они быстро перегорят из-за слишком большой удельной мощности. Для полноты обзора добавлю картинку с формами. Это поможет вам легче в них ориентироваться:

Особенности монтажа радиаторных ТЭНов

Установить прибор достаточно просто. Чтобы операция прошла без каких-либо затруднений, следует еще в магазине ознакомиться с его комплектацией. В идеальном варианте вместе с ТЭНом в коробке будут уложены все необходимые для безопасного подключения элементы и крепежи. Если каких-то деталей не хватает, нужно их немедленно докупить.


ТЭНы с терморегуляторами более функциональны, чем их стандартные аналоги. При этом их монтаж, по сути, ничем не отличается и производится так же просто и быстро

Еще один важный момент: перед началом монтажа следует убедиться, что система свободна от воды. По этой причине в многоквартирных домах оптимально проводить работы в летнее время, когда центральное отопление отключено.

Собственно монтаж заключается в демонтаже заглушки, расположенной в нижней части радиатора, и последующей установке на ее место нагревательного прибора. Чтобы стык получился герметичным, обязательно устанавливается прокладка из резины. Не лишней будет и предварительная обработка участка стыка герметиком.

ТЭН можно устанавливать только в нижней части радиатора, чтобы циркуляция жидкости могла осуществляться беспрепятственно. Деталь вставляется в батарею строго горизонтально, иначе возможны проблемы с эксплуатацией.

Для подключения ТЭНа разрешено использовать розетку с заземлением. Желательно установить стабилизатор напряжения, чтобы обезопасить прибор от сетевых перепадов.

Включать устройство в сеть можно только после наполнения радиатора жидкостью, иначе прибор выйдет из строя. Конструкция с ТЭНом ремонтопригодна. При необходимости устройство легко вынимается и ремонтируется, а чаще заменяется на новое.

Учитывая жесткость технической воды, специалисты рекомендуют регулярно проводить очистку нагревателя от накипи. Для этого прибор извлекается из батареи, после чего проводится чистка.


Радиатор со встроенным ТЭНом будет служить долго и беспроблемно, если не забывать его регулярно обслуживать, а именно вынимать нагреватель и аккуратно очищать его от накипи

Можно использовать механический способ, когда накипь осторожно снимается наждачной бумагой или жесткой щеткой из металла. Делать это следует очень аккуратно, поскольку ТЭНы очень чувствительны к механическим повреждениям и могут выйти из строя

Помимо этого можно использовать химический метод. В этом случае прибор обрабатывается специальными веществами

Очень важно не повредить при этом прокладку из резины

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

  1. Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.
  2. Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
  3. Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
  4. Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.


ТЭН должен быть на десять сантиметров короче радиатора Также учитывается диаметр электронагревателя в соответствии с сечением заглушки на радиаторе. Немаловажным является правильное определения размещение резьбы.

Приобретать необходимо только качественные ТЭНы у проверенных производителей. Перед покупкой электроприбора следует проверить его целостность и исправность.

Разновидности и способы изготовления ТЭНов

Современные электронагревательные элементы обладают высокой прочностью и способностью изменять форму и размеры под действием высоких температур без ущерба своим техническим характеристикам. Используют их не только в бытовых приборах отопления, но и в промышленных. Правда, в последних устанавливают более мощные аналоги с большими размерами. Все современные тэны имеют высокий показатель долгосрочной эксплуатации.

Производители выпускают два вида тэнов, которые отличаются способом изготовления. Есть изделия, которые производят массово, а есть и такие, которые выпускают малыми партиями. Обычно они соответствуют определенным запросам заказчиков. Их используют в специальных отопительных установках со специфичными требованиями. Кстати, цена вторых намного выше первых.

Трубчатые электронагреватели

Это самый распространенный вид тэнов, который используется практически во всех отопительных приборах на электрическом питании. С помощью трубчатых аналогов нагрев теплоносителя происходит по принципу конвекции, излучения и теплопроводности в результате преобразования электрической энергии в тепловую.

Такой нагревательный элемент имеет следующие характеристики:

  • Диаметр трубки 6,0-18,5 миллиметров.
  • Длина тэна 20-600 сантиметров.
  • Трубка может быть изготовлена из стали, из нержавейки или из титана (очень дорогой прибор).
  • Конфигурация прибора — без ограничений.
  • Параметры (мощность, производительность и прочее) — по согласованию с заказчиком.

Трубчатые электронагреватели оребренные

Используется для нагрева воздуха или газа, которым отапливается помещение

ТЭНРы представляют собой тот же трубчатый электронагреватель только с ребрами, которые расположены в перпендикулярных плоскостях к оси нагревательной трубки. Обычно ребра изготавливают из металлической ленты и крепят к трубке специальными прижимными гайками и шайбами. Сам тэн выполнен или из нержавейки, или из конструкционной стали.

Этот вид электронагревательных приборов используется для нагрева воздуха или газа, которым отапливается помещение. Их часто применяют в таких отопительных приборах, как тепловые завесы и конвекторы — там, где требуется отопление с помощью нагретого воздуха.

Блок электронагревателей

ТЭНБ используют только в том случае, если необходимо увеличить мощность электронагревателя. Обычно их устанавливают в приборы, в которых теплоносителем выступает жидкость или любой сыпучий материал.

Отличительной конструктивной особенностью ТЭНБ является его крепеж к прибору отопления. Он может быть резьбовым или фланцевым. Особой популярностью сегодня пользуется тен для отопления блочного типа с разборными фланцами. Такой нагревательный элемент можно применять для разных приборов многократно. Сгоревший тэн можно снять, а на его место поставить новый.

Электронагреватели патронного типа

Для отопительных систем этот вид не используется.

Для отопительных систем этот вид не используется. Его применяют как деталь пресс-формы для создания каких-либо изделий, поскольку это часть промышленного оборудования. В быту они не встречаются, но упомянуть о них необходимо, потому что данный вид тэнов входит в категорию «трубчатые электронагреватели».

Отличительной чертой этого аналога является оболочка, изготовленная из нержавеющей стали, которую шлифуют по максимуму. Это необходимо для того, чтобы тэн мог войти в форму с минимальным зазором между трубкой и стенками формы. Стандартный зазор не должен превышать 0,02 миллиметра. Вот так плотно он должен входить.

Кольцевые электронагреватели

Этот вид тэнов тоже применяют только в промышленных установках. Их предназначение — это нагрев инжекторов, сопел инжекционных установок и литьевого оборудования.

Минимальный диаметр скручивания — 8 миллиметров, максимальный не ограничен. Навивка трубки может быть выполнена с одинаковым или переменным шагом. Обычно данный вид изготавливают только из нержавеющей стали.

Электронагреватели с терморегулятором

Тэн с терморегулятором TECHNO 2 кВт

Это самый распространенный на сегодняшний день тэн, который используется для нагрева жидкостей. Именно его устанавливают во все бытовые электрические приборы, которые связаны с нагревом воды. Максимальная температура выделенного тепла +80С.

Изготавливают его из никеле-хромовой проволоки, которую внутри трубки заливают специальным сжатым порошком. Порошок — это оксид магния, который является хорошим изолятором электрического тока, но при этом обладает высоким показателем теплопроводности.

Когда целесообразно использовать ТЭНы

Прежде всего следует уточнить, что самодельный тен для батареи отопления изготавливать не рекомендуется. Это связано с соблюдением техники безопасности эксплуатации. В подобных конструкциях сложно предотвратить короткое замыкание, когда электрический ток проникает в теплоноситель. Поэтому отопление на тэнах своими руками нужно делать только с применением заводских моделей.

Нагревательным элементом служит спираль из металла с высоким показателем электрического сопротивления. Она заключена в металлическую оболочку, которая заполнена маслом. Таким образом обеспечивается лучший коэффициент теплопередачи во время работы устройства. При подключении к электрической сети спираль начинает нагреваться, передавая тепловую энергию на поверхность оболочки. Она же, в свою очередь, является теплообменником между ТЭНом и водой.

Нагревательные тены для отопления актуально использовать в следующих случаях:

  • Создание систем отопления без магистрали. Чтобы это сделать понадобится тэн для радиатора отопления с возможностью регулирования мощности;
  • Входят в состав электрических котлов. Если заводские модели слишком дороги — можно сделать аналог своими руками. В качестве основного нагревательного прибора рекомендовано использовать специальный тэн для котла отопления. Он отличается повышенной мощностью, в большинстве случаев рассчитан на напряжение в сети 380 В;
  • Для быстрого нагрева помещения. В отличие от твердотопливного для газового котла отопление электрическими тенами имеет минимальное время нагрева теплоносителя. Если необходимо в короткие сроки повысить температуру в комнате — лучше всего использовать этот тип отопления.

Сравнение стоимости отопления для различных видов энергоносителей

Помимо этого электрические нагревательные приборы имеют небольшие размеры. Они успешно интегрируются не только в котлы и радиаторы отопления, но и непосредственно в трубу. Благодаря этому уменьшаются габариты всей системы, что актуально для небольших домов и квартир. Недостатком отопления на тенах, изготовленными своими руками, можно отнести большие текущие расходы. При сравнительном анализе различных энергоносителей электричество окажется самым дорогим.

Действительно ли эффективно использовать тэны для радиаторов отопления? Отзывы содержат зачастую противоречивую информацию. В основном это связано со сроком службы нагревателя. Причиной этому является неправильный монтаж и эксплуатация устройства.

Врезку тэна в систему отопления можно осуществить своими силами. Зачастую производители прилагают к устройству инструкцию по монтажу.

Блочные нагреватели

Блочные варианты – это несколько нагревателей трубчатого типа, которые объединены между собой в один блок и имеют, как правило, один элемент крепления

При выборе того или иного блочного нагревателя следует обращать внимание на показатели мощности и способность котлового оборудования и насоса обеспечивать эффективный теплоотвод

Отдавать предпочтение данным видам рекомендуется в том случае, если:

  • нужно использовать прибор с высокой мощностью и скоростью прогрева среды;
  • нет возможности быстро передавать теплоэнергию от рабочей спирали к среде в силу малой площади оболочки ТЭНа снаружи.

Плюс блочного решения заключается в возможности снижения нагрузки на каждую трубку, что одновременно увеличивает равномерность прогрева среды и мало изнашивает ТЭНы, расположенные внутри этих трубок.

Посмотреть продукцию

Что касается мощности, то модели могут обеспечивать от 5 до 10 киловатт. Так, во время монтажа оборудования с блочными нагревательными элементами придется позаботиться о прокладывании дополнительного электрического кабеля.

Что представляют собой ТЭНы и их особенности

ТЭНом называется трубчатый электрический нагреватель, который может быть установлен в любой емкости, заполненной жидкостью. Многим наверняка хорошо известен ТЭН для масляного радиатора, который эффективно разогревает данный прибор отопления. По сути, таким устройством является и электрический кипятильник для воды.

Электротэны для радиаторов представляют собой специальные устройства, которые могут быть установлены в любую батарею отопления в качестве основного или дополнительного источника тепла.Как правило, они монтируются с терморегуляторами, позволяющими автоматизировать процесс обогрева.

Схема использования электрического обогревателя в качестве дополнительного нагревателя

Совет! ТЭНы могут служить аварийным источником обогрева на случай отключения центрального отопления. В таких ситуациях можно перекрыть краны и подключить обогреватель к электричеству.

Процесс монтажа этих устройств очень простой – нужно лишь выкрутить заглушку, и вкрутить на ее место обогреватель. После этого радиатор можно заполнить как водой, так и маслом низкой вязкости. Последнее лучше использовать для тех случаев, когда отопление включается время от времени, к примеру, в гараже, чтобы теплоноситель не замерз.

ТЭН вкручивается в радиатор вместо заглушки

Достоинства

Среди достоинств рассматриваемого устройства можно выделить:

  • Низкую стоимость. правда, к цене самого ТЭНа обычно добавляется еще и цена терморегулятора, который поставляется отдельно.
  • Простоту установки – выполнить монтаж обогревателя своими руками может каждый домашний мастер, затратив на это лишь несколько минут свободного времени.
  • При наличии качественного терморегулятора можно полностью автоматизировать процесс обогрева.
  • Электронагреватели являются достаточно надежными, долговечными и абсолютно безопасными. Но для этого должна соблюдаться инструкция по подключению и правила техники безопасности.

На фото — изолированный в безопасном корпусе ТЭН

Недостатки

Наряду с достоинствами обогреватели для радиаторов имеют и некоторые недостатки:

  • Высокие затраты на электроэнергию, особенно если нагреватели используются в качестве основного нагревателя.
  • Низкая эффективность теплоотдачи. Дело в том, что батарея разогревается неравномерно, так как предназначена для постоянной циркуляции теплоносителя с высокой скоростью.
  • ТЭН для радиатора с терморегулятором и прочей электроникой стоит дороже масляного обогревателя.

Таким образом, прежде чем установить данное устройство, следует прикинуть все его достоинства и недостатки. Дело в том, что во многих случаях целесообразней использовать другие источники электрического обогрева.

Обратите внимание! Эффективность нагрева во многом зависит от типа самих батарей отопления. К примеру, чугунные радиаторы с ТЭНом менее эффективные чем, к примеру, биметаллические или алюминиевые

Основные функции и устройство ТЭНа

Основные функции ТЭНа, вмонтированного в батарею: нагревание теплоносителя и, в случае оборудования ТЭНа терморегулятором, регулировка температуры.

Сам ТЭН для радиаторов устроен настолько просто, что понять его конструкцию может даже школьник. В трубку из металла вставляется изолированная токопроводящая нить. Чаще всего это нихромовая спираль. Металлическую трубку в процессе гальванизации покрывают хромом или никелем, что даёт металлу особую защиту от агрессивного воздействия воды и гарантирует отсутствие контакта человека с электричеством. Кроме этого корпус нагревательного элемента оснащён датчиками контроля, не позволяющими устройству перегреваться.

Что касается функции нагрева теплоносителя, здесь, кроме одного, нет других вариантов: прибор включается в сеть и вода (или другой теплоноситель) нагревается. Принцип, одинаковый для всех электронагревательных устройств.

Функции термостата осуществляются ТЭНом, оборудованным терморегулятором. Это позволяет настроить ТЭН для радиаторов на определённую температуру. Кроме этого, существуют режимы регуляции, просто необходимые в определённых условиях:

  1. «Антизамерзание» — поддерживает постоянную температуру теплоносителя +10о С, которая не позволяет замёрзнуть системе отопления.
  2. «Турбо» — необходим для моментального разогрева теплоносителя в автономной системе отопления на предельной мощности. После достижения необходимой температуры, режим автоматически отключается, и устройство работает в соответствии с заданными терморегулятором параметрами.

Что касается самого теплоносителя, есть мнение, что наиболее подходящим для батарей, оборудованных ТЭНом, является трансформаторное масло. Оно за короткое время нагревается и долго отдаёт тепло.

Стоимость

Блок ТЭН с терморегулятором типа “Аристон” (И)

Этот прибор имеет встроенный терморегулятор, который позволяет настраивать работу устройства на нагрев жидкости в диапазоне +20 – 80 градусов. Рабочая поверхность данного устройства состоит из меди, что способствует максимально эффективной теплопередаче.

Цена – 1000 рублей.

RCT 3,0 KW M6

Это устройство может использоваться как в заводских водогрейных установках, так и в изготовленных самостоятельно водонагревателях. В корпусе ТЭНа имеется отверстие для установки терморегулятора, которые приобретаются отдельно.

Стоимость – 1200 рублей.

Что делать, если сломался тэн в котле

Электрические тэны, несмотря на свою надежность, часто могут выходить из строя. Что же делать в таком случае? Если вы имеете дело с заводским изделием, самостоятельно ремонтировать его лучше тогда, когда у вас достаточно опыта. В противном же случае лучше обратиться в специализированный сервисный центр, где вам не только качественно отремонтируют нагревательный элемент, но и проверят на целостность и работоспособность прочие части системы отопления.

Если же вы решили самостоятельно решить проблему, ознакомьтесь с конструкцией вашего прибора, информацию можно взять на сайте его производителя или из его технического паспорта.

Перед тем, как снимать тэн, нужно обесточить устройство, а потом слить теплоноситель. Работоспособность конструкции проверяется при помощи индикатора. Сравните показатели с указанными в техпаспорте, и, если они не совпадают, то прибор нужно заменить.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

  • Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
  • Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
  • Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
  • Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

  • Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
  • Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
  • Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.

Монтаж

Теплые подоконные плиты – это дорогое удовольствие, если только они не сделаны своими руками.

Простым решением является оснащение нагревателем несущего основания, а в подоконной доске формирование 1-2 конвекционных решеток. Более сложная и трудоемкая, но не менее эффективная (а может и более) конструкция — это бетонный блок с элементами нагрева (тэнами или водопроводными трубками).

Подготовка материалов и инструментов

Для монтажа нагревательного устройства могут понадобиться следующие инструменты и материалы:

  • болгарка (УШМ) с набором;
  • перфоратор и различные насадки (отбойник, миксер);
  • сварная металлическая сетка;
  • фольгированный изолон;
  • клеевой раствор (плиточный клей или т.п.);
  • цемент с песком (для монолитного бетонного подоконника);
  • медная трубка (для водного теплоносителя);
  • тэны (для электрического устройства);
  • материалы для создания формовочной опалубки и т.д.

Пошаговый процесс

Рассмотрим два основных способа монтажа обогрева. Начнем с обустройства основания, на которое будет крепиться подоконник с конвекционными решетками.

Примерный монтаж

  1. Перед монтажом обогрева следует подготовить основание. Для этого с помощью перфоратора его углубляют на 5-6 см.
  2. Формируется опалубка со стороны комнаты высотой 2-3 см: два откоса, низ оконного блока и деревянная доска составляют емкость, которая в дальнейшем будет заливаться стяжкой.
  3. В нее укладывается фольгированный изолон фольгой вверх.
  4. Заливается стяжка толщиной около 1 см.
  5. На нее укладывается фольга, на которую помещаются нагревательные элементы (электрические или водные). Их необходимо зафиксировать любым удобным способом (клей, саморезы и т.д.), главное,их не повредить.
  6. Все заливается цементным раствором.

После затвердения раствора на полученное основание крепится подоконник. В качестве связующего состава нельзя использовать средства с высокими теплоизоляционными свойствами, например, монтажную пену.

Полученное устройство подключается к источнику тепла. В случае, если в качестве теплоносителя используется вода, то обогреватель необходимо оснастить запорными кранами и краном Маевского. При монтаже электрической системы нужен понижающий трансформатор, блоком управления и система защиты.

Видео о другом варианте монтажа:

Примерный порядок работ

Наиболее простое конструкторское решение – это формирование бетонной плиты с помещенными внутри тэнами или водопроводными трубками.

  1. Готовится форма для заливки бетонной плиты. В соответствии с необходимыми размерами подбирается фанерный лист подходящей формы. Фанеру лучше выбирать качественную с гладкой поверхностью. Это позволит избежать этапа финишной шпатлевки. К ней прикрепляются боковины, достаточные для заливки слоя бетона необходимой толщины.
  2. В полученной форме на расстоянии не менее 1 см от фанеры укладывается медная водопроводная труба небольшого диаметра или электрический нагревательный провод. Закреплять эти элементы можно любым удобным способом. Для труб применяется крепление под полипропиленовые трубки.
  3. Сверху на тэны укладывается металлическая сварная армирующая сетка. Крепить ее можно на вязальную проволоку или пластмассовые стяжки.
  4. Трубы необходимо оснастить краном Маевского и другими фитингами.
  5. Для заливки готовится бетонный раствор: соотношение материалов выдерживается соответствии с маркой портландцемента.
  6. Бетон затвердевает в течение одних суток, а прочность набирает после 2 дней.
  7. Черновой подоконник готов, переходят к его финишной обработке. Шлифовальной машинкой закругляют углы. При необходимости, когда на лицевой стороне имеются дефекты, поверхность следует зашпаклевать.
  8. Его покрывают краской и устанавливают на место.
  9. Подключают к электросети или к отоплению

Виды ТЭНов для отопительных приборов

Простота изготовления ТЭНов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели со специфической формой и креплением. В случае поломки их довольно сложно купить в магазине. Поэтому для правильного выбора необходимо изучить все возможные конструктивные варианты.

Трубчатые модели для бытового отопления

Трубчатая конструкция электронагревателей является самой распространенной в мобильных масляных обогревателях, переносных и настенных электрических радиаторах. Передача тепла в них может происходить с помощью: конвекции, ИК-излучения или теплопроводности.

Готовые ТЭНы с регулятором и собственным шнуром питания можно покупать только при уверенности, что длины провода будет достаточно

Форма и длина трубки в таких устройствах может быть любой и диктуется лишь конструктивными особенностями. К примеру, ТЭН микатремического обогревателя представляет собой змеевик, расположенный за минеральной пластиной. Нагреваясь, пластина излучает инфракрасное тепло.

Наиболее распространены такие его характеристики:

диаметр – 5-18 мм;
длина – 200-6000 мм;
материал оболочки – сталь, нержавейка, керамика, медь;
мощность – 0,3-2,5 кВт.

ТЭНы мощностью более 2,5 кВт в бытовых отопительных приборах не применяются, потому что квартирная проводка просто не выдержит большей нагрузки.

Оребренный вариант электронагревателей

Оребренные приборы представляют собой модификацию трубчатого ТЭНа. Их особенностью является наличие множества тонких стальных пластин, расположенных вдоль всей длины устройства. Такая конструкция резко увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость её нагрева.

Оребренные ТЭНы стоят дороже, требовательны к объему рабочего пространства, но обеспечивают более высокие потребительские характеристики отопительного оборудования

Используются оребренные модели преимущественно в обогревателях для воздушного отопления. Они обеспечивают быстрое повышение температуры в помещении, особенно при наличии встроенного вентилятора.

Блочные конструкции ТЭНов

Блочный вариант представляет собой несколько совмещенных на базе единого крепления трубчатых нагревателей.

Особенное внимание при выборе блочных ТЭНов необходимо обращать на их мощность и способность котла с насосом обеспечить отвод тепла

Такая конструкция используется при сочетании двух факторов:

  1. Потребность в повышенной мощности прибора и высокой скорости нагрева рабочей среды.
  2. Невозможность быстрой передачи тепловой энергии от спирали к окружающей среде из-за малой площади наружной оболочки.

Фактически в блочном ТЭНе снижается нагрузка на каждую нагревательную трубку и увеличивается скорость теплопередачи. Такие устройства входят в состав бытовых отопительных котлов и промышленных электронагревательных установок.

Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире требуется протягивать в помещение дополнительный электрокабель.

Приборы патронного типа

Патронные ТЭНы имеют вид трубки с одним свободным концом, что обусловлено особенностью их установки. Наружная оболочка выполнена обычно из полированной стали, чтобы обеспечивать максимальный контакт с окружающим материалом. Такие трубки плотно вставляются в соответствующее отверстие отопительного прибора.

Главным недостатком патронных ТЭНов является малая площадь теплоотдающей поверхности, что требует применения специфических способов отведения тепловой энергии

Фиксация патронных моделей производится преимущественно с помощью фланцевого соединения. Используются они обычно в промышленности для нагрева рабочих частей экструдеров.

Существуют и другие конструкционные виды ТЭНов, но они применяются в основном в промышленном производстве и не затрагивают рассматриваемую тему.

Описание и классификация трубчатых электронагревателей

ТЭН внешне представляет собой трубку, которая содержит резистивный нагревательный элемент. Именно по этому элементу и проходит электричество. Корпус нагревателя выполняют из металлов способных хорошо пропускать тепло и электричество. Обычно используется медь, нержавеющие и углеродистые металлы.

Для нагрева жидкости применяют два основных типа ТЭН:

  • Открытые/мокрые нагреватели. Устанавливаются непосредственно в жидкость и контактируют с ней. В качестве примера вспомним спираль в электрическом чайнике.
  • Закрытые («сухие») размещаются в специальной защитной колбе, которая препятствует непосредственному контакту нагревательного устройства со средой нагрева.

Выбирая нагреватель важно четко понимать, какой именно тип лучше подойдет к имеющимся эксплуатационным условиям

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
