Отопление коттеджей – виды систем и требования к оборудованию

На выбор отопительной схемы влияет главным образом площадь обогреваемых помещений, то есть общая протяженность трубопровода. Основная задача любой отопительной системы – равномерный обогрев помещений на всей протяженности трубопровода. Если в небольших одноэтажных домах организовать такую систему не составляет большого труда, то в коттеджах с двумя уровнями для решения этой же задачи нужно произвести серьезные расчеты.

Любая отопительная система состоит из главных элементов:

  • котла или печи, которые могут работать на любом виде топлива;
  • трубопровода;
  • радиаторов;
  • гидротехнического оборудования – насосов, кранов, датчиков;
  • расширительного бака.

Элементы отопительной системы

Системы с установкой циркуляционного насоса

Любая схема отопления 2 х этажного частного дома должна обеспечивать постоянную циркуляцию теплоносителя по системе. При этом эффективность и скорость обогрева помещений напрямую зависит от уровня гидравлического давления в трубах. Очевидно, что самым простым решением этой задачи является циркуляционный насос.

Насосные схемы хороши тем, что при помощи небольшого и экономичного насоса в системе обеспечивается заданное давление, а горячая вода будет доставлена в любую точку контура независимо от его расположения. Энергопотребление такого прибора составляет от 25 до 50 Вт в час. Даже при ежедневной непрерывной работе в месяц счетчик намотает не более 40 кВт, что не влияет существенно на расход семейного бюджета. У такой схемы есть серьезный недостаток – она не работает в случае отключения электропитания. К сожалению, такие ситуации в России нередки, поэтому в зимний период необходимо иметь в своем распоряжении источник альтернативного питания, чтобы не остаться вообще без тепла.

Циркуляционный насос

Системы, основанные на естественной циркуляции

Зная основы термодинамики, можно разработать такую схему отопления, что насос вовсе не понадобится. Такая схема основана на способности нагретой жидкости подниматься вверх. Расположенный на уровне первого этажа котел или печь нагревает воду, эта вода устремляется наверх, запуская процесс движения теплоносителя по системе замкнутого трубопровода.

В системах без циркуляционных насосов невозможно обеспечить высокое давление, ведь его уровень зависит от температуры жидкости. По этой причине системы с естественной циркуляцией имеют свои особенности:

  • для того, чтобы уменьшить сопротивление, диаметр труб должен составлять не менее 32 мм, это же касается трубок рабочих радиаторов;
  • максимальная высота водяной трубы, по которой горячая вода поднимается и поступает в отопительный контур, должна составлять не более 6 метров, то есть системы с естественной циркуляцией могут качественно обогревать не более двух этажей;
  • схема разводки должна быть максимально простой, если же протяженность труб велика, имеет смысл делать два контура;
  • без использования насоса не будут работать системы теплого пола, поэтому его контур должен быть подключен отдельно.

Принципиальная схема отопления с естественной циркуляцией

Простейшие приемы расчета

Для того чтобы система отопления создавала в холодное время года комфортные условия проживания, она должна справляться с двумя основными задачами. Эти функции тесно связаны между собой, и разделение их – весьма условно.

Первое – это поддержание оптимального уровня температуры воздуха во всем объеме отапливаемого помещения. Безусловно, по высоте уровень температуры может несколько изменяться, но этот перепад не должен быть значительным. Вполне комфортными условиями считается усредненный показатель в +20 °С – именно такая температура, как правило, принимается за исходную в теплотехнических расчетах.

Если уж подходить с полной точностью, то для отдельных помещений в жилых домах установлены стандарты необходимого микроклимата – они определены ГОСТ 30494-96. Выдержка из этого документа – в размещенной ниже таблице:

  оптимальная допустимая оптимальная допустимая, max оптимальная, max допустимая, max
Для холодного времени года
Жилая комната 20÷22 18÷24 (20÷24) 45÷30 60 0.15 0.2
То же, но для жилых комнат в регионах с минимальными температурами от — 31 °С и ниже 21÷23 20÷24 (22÷24) 45÷30 60 0.15 0.2
Кухня 19÷21 18÷26 Н/Н Н/Н 0.15 0.2
Туалет 19÷21 18÷26 Н/Н Н/Н 0.15 0.2
Ванная, совмещенный санузел 24÷26 18÷26 Н/Н Н/Н 0.15 0.2
Помещения для отдыха и учебных занятий 20÷22 18÷24 45÷30 60 0.15 0.2
Межквартирный коридор 18÷20 16÷22 45÷30 60 Н/Н Н/Н
Вестибюль, лестничная клетка 16÷18 14÷20 Н/Н Н/Н Н/Н Н/Н
Кладовые 16÷18 12÷22 Н/Н Н/Н Н/Н Н/Н
Для теплого времени года (Норматив только для жилых помещений. Для остальных – не нормируется)
Жилая комната 22÷25 20÷28 60÷30 65 0.2 0.3

Второе – компенсирование потерь тепла через элементы конструкции здания.

Самый главный «противник» системы отопления — это теплопотери через строительные конструкции

Увы, теплопотери – это самый серьезный «соперник» любой системы отопления. Их можно свести к определенному минимуму, но даже при самой качественной термоизоляции полностью избавиться от них пока не получается. Утечки тепловой энергии идут по всем направлениям – примерное распределение их показано в таблице:

Фундамент, полы по грунту или над неотапливаемыми подвальными (цокольными) помещениями от 5 до 10%
«Мостики холода» через плохо изолированные стыки строительных конструкций от 5 до 10%
Места ввода инженерных коммуникаций (канализация, водопровод, газовые трубы, электрокабели и т.п.) до 5%
Внешние стены, в зависимости от степени утепленности от 20 до 30%
Некачественные окна и внешние двери порядка 20÷25%, из них около 10% — через негерметизированные стыки между коробками и стеной, и за счет проветривания
Крыша до 20%
Вентиляция и дымоход до 25 ÷30%

Естественно, чтобы справиться с такими задачами, система отопления должна обладать определенной тепловой мощностью, причем этот потенциал не только должен соответствовать общим потребностям здания (квартиры), но и быть правильно распределенным по помещениям, в соответствии с их площадью и целым рядом других важных факторов.

Обычно расчет и ведется в направлении «от малого к большому». Проще говоря, просчитывается потребное количество тепловой энергии для каждого отапливаемого помещения, полученные значения суммируются, добавляется примерно 10% запаса (чтобы оборудование не работало на пределе своих возможностей) – и результат покажет, какой мощности необходим котел отопления. А значения по каждой комнате станут отправной точкой для подсчета необходимого количества радиаторов.

Самый упрощённый и наиболее часто применяемый в непрофессиональной среде метод – принять норму 100 Вт тепловой энергии на каждый квадратный метр площади:

Самый примитивный способ подсчета — соотношение 100 Вт/м²

Q = S × 100

Q – необходимая тепловая мощность для помещения;

S – площадь помещения (м²);

100 — удельная мощность на единицу площади (Вт/м²).

Например, комната 3.2 × 5,5 м

S = 3,2 × 5,5 = 17,6 м²

Q = 17,6 × 100 = 1760 Вт ≈ 1,8 кВт

Расчет тепловой мощности от объема помещения

Понятно, что в этом случае значение удельной мощности рассчитано на кубический метр. Его принимают равным 41 Вт/м³ для железобетонного панельного дома, или 34 Вт/м³ — в кирпичном или выполненном из других материалов.

Q = S × h × 41 (или 34)

h – высота потолков (м);

41 или 34 – удельная мощность на единицу объема (Вт/м³).

Например, та же комната, в панельном доме, с высотой потолков в 3.2 м:

Q = 17,6 × 3,2 × 41 = 2309 Вт ≈ 2,3 кВт

Результат получается более точным, так как уже учитывает не только все линейные размеры помещения, но даже, в определенной степени, и особенности стен.

Но все же до настоящей точности он еще далек – многие нюансы оказываются «за скобками». Как выполнить более приближенные к реальным условиям расчеты – в следующем разделе публикации.

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

  • расчет теплопотерь дома;
  • подбор температурного режима;
  • подбор отопительных радиаторов по мощности;
  • гидравлический расчет системы;
  • выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

  • удельная теплопроводность всех материалов, используемых при строительстве частного дома;
  • геометрические размеры всех элементов здания.

Тепловая нагрузка на отопительную систему в данном случае определяется по формуле: Мк = 1,2 х Тп, где

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

  • для центральных районов России — 1,2 — 1,5 кВт;
  • для юга страны — 0,7 — 0,9 кВт;
  • для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

  • Расход теплоносителя в целом;
  • Потери напора теплового носителя в системе;
  • Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Какие особенности имеет расчет гидравлического отопления

Гидравлический расчет системы отопления по праву считается наиболее сложным и трудоемким этапом в процессе проектирования системы отопления для частного дома.

Перед началом проектирования необходимо выполнить ряд расчетно-графических работ:

  • Рассчитать тепловой баланс в помещениях, которые будут отапливаться;
  • Необходимо выбрать тип отопительных приборов и теплообменных поверхностей, после чего указать их размещение на планах жилищной площади;
  • Выбрать необходимый тип конфигурации и вид водяного отопления. Принять решения по поводу размещения источников теплоподачи, трассировки веток магистральных труб;
  • Выделить тип используемого оборудования, регулирующей и запорной арматуры (кранов, вентилей, клапанов и терморегуляторов);

Найти главное циркулярное кольцо, которое является последовательным набором участков трубопровода, учитывая максимальный расход теплоносителя. Для двухтрубной системы используется принцип – от источника теплопередачи до конечного элемента потребления, а для однотрубной – от стояка до термоисточника.

Виды систем водяного отопления

Так как водяное отопление частного дома ставится в большинстве случаев, рассмотрим каких типов оно бывает. Есть довольно существенные отличия.

По способу циркуляции теплоносителя

Есть водяное отопление двух типов: с естественной и принудительной циркуляцией. Системы с естественной циркуляцией используют всем известное физическое явление: более теплые жидкости поднимаются наверх, более холодные опускаются вниз. Так как система замкнута, образуется круговорот.

Достоинства такой системы — она энергонезависима, то есть для ее работы не требуется электричество

Это важно во многих сельских регионах, где зимой перерывы с электричеством скорее норма, чем исключение

Система с естественной циркуляцией

Минусов больше:

  • Трубы надо использовать большего диаметра — скорость передвижения теплоносителя невелика, потому для переноса достаточного количества тепла требуется больший объем теплоносителя. укладывать их надо с постоянным немаленьким уклоном (порядка 3%), что не добавляет эстетики помещению.
  • В при естественной циркуляции трубы располагаются или а высоте около метра, что не красит помещение. Второй вариант — разгонная петля, которая тоже не очень привлекательна. Лучше обстоит дело с двухэтажными домами. В них второй этаж — своего рода разгонная петля.
  • Котел требуется тоже энергонезависимый, а это — твердотопливный на дровах или угле. Все остальные требуют наличия электропитания.
  • Середина радиаторов должна находится выше чем середина котла (для обеспечения циркуляции). Если в доме нет цокольного этажа, приходится или задирать радиаторы, или делать углубление для котла. Тоже не самая веселая задача.
  • Невозможность регулировать скорость движения теплоносителя и тепловой режим в помещении.

В системы с принудительной циркуляцией встроен циркуляционный насос. Он не создает избыточного давления, просто гоняет воду по трубам с заданной скоростью. Такой насос может быть встроен в котел (газовые отопительные агрегаты) или устанавливается отдельно на обратном трубопроводе перед входом в котел.

Циркуляционный насос — основное отличие системы отопления частного дома с принудительной циркуляцией

Плюсы такого решения:

  • Трубы прокладываются внизу — по полу или под полом.
  • Скорость движения теплоносителя можно регулировать (многоскоростной насос), регулирую тем самым температуру в помещении.
  • Диаметр труб невелик. Для частного дома среднего размера это обычно 20 мм или около того.
  • Котел можно ставить любой, с любой автоматикой. Автоматика обеспечивает более высокий уровень комфорта и возможность точно поддерживать желаемую температуру.

Недостаток — необходимость электроэнергии. И дело не в том, что ее требуется много, как раз наоборот, потребляет система 100-250 Вт/час как обычная лампочка. Дело в том, что без электричества она неработоспособна. Для редких случаев отключения подойдет стабилизатор питания с аккумулятором, а если питание все-таки отключается часто, необходим резервный источник — генератор.

По типу разводки

Есть системы двух типов:

  • однотрубные;
  • двухтрубные.

Однотрубные системы

  • Ближние к выходу котла радиаторы всегда горячие, дальние — почти холодные. И решить проблему регулировкой невозможно. Можно только у дальних увеличивать теплоотдачу за счет увеличения количества секций, у ближних, соответственно, ее уменьшать.
  • Однотрубная система в чистом виде (без байпасов) не позволяет снимать радиаторы без останова и слива системы.

Однотрубная обычная

Лучше в этом плане усовершенствованная система — Ленинградка. В ней каждый радиатор имеет байпас — отрезок трубы, подключенный параллельно к отопительному прибору. В таком варианте на входе и выходе радиаторов можно ставить шаровые краны, при помощи которых можно отключать радиаторы. Теплоноситель в этом случае будет двигаться по байпасу.

Ленинградка позволяет поставить на каждом радиаторе по два крана и отключать радиаторы при необходимостиДвухтрубная разводка

В данной системе имеется две трубы, к которым параллельно подключены радиаторы отопления. По одной трубе подается горячий теплоноситель, по другой отводится остывший.

Пример двухтрубной системы на два контура

Минусы — большой расход труб, зато на вход каждого радиатора подается вода одинаково температуры, есть возможность установки регулятора на каждый их отопительных приборов, благодаря чему систему можно сбалансировать (выставить требуемую теплоотдачу для каждого радиатора).

Схема отопления. Два пути ее создания

Как же правильно сделать схему системы отопления частного дома? Для этого у вас есть два пути:

Вы можете обратиться к проектировщикам, и они Вам по вашим желаниям и тех. условиям начертят схему Вашего отопления именно схематично, так как совсем немногие проектировщики владеют именно знаниями и специальными программами, в которых заложены трубы и фитинги из различных материалов.

Ведь кто-то хочет систему из медных труб, кто-то из ППР, а кто-то из металлопластика. В итоге часто рисуют именно принципиальную схему. А вам, как самостоятельному застройщику, придется долго вникать в то, какие трубы и фитинги применить и как их посчитать.

И зачем в таком случае переплачивать проектировщикам за схему, которую Вы и сами можете нарисовать от руки. Такую схему может нарисовать практически любой человек со средним образованием.

Мне на почту постоянно приходят такие схемы системы отопления частного дома. И все они нарисованы разными способами, в разных программах или просто от руки.

Это кстати второй способ. Чтобы сделать схему системы отопления частного дома, Вы рисуете ее сами или вам кто-то помогает. А после можете выслать ее человеку, который является мастером в монтаже систем ОВК, чтобы он взглянул на вашу схему системы отопления и ее прокомментировал, а так же дал советы и рекомендации по тому, как вашу схему подправить или ее реализовать. Здесь я хочу сделать упор на то, чтобы Вы сами нарисовали схему отопления вашего дома.

Потому что часто именно Вы сами будете монтировать отопление по вашей схеме, будете контролировать наемных мастеров и в последствии будете смонтированную систему эксплуатировать именно по ранее нарисованной схеме.

А не так что: «Дмитрий, нарисуйте мне схему отопления для моего дома. Вот планы.»

При таком раскладе Вам подойдет первый способ. Это проектировщик или Вы сами.

Так же необходимо понимать, что те схемы, которые выдают проектировщики, часто не принимаются сантехниками, у которых свой подход, свои любимые системы и свой любимый материал для монтажа систем отопления частного дома.

Есть, конечно, проектировщики, которые работают на специальных программах, например, Audytor. Такие программы позволяют им сделать проект самого дома со всеми расчётами по расходу воды, теплопотерями и так далее. В такой программе очень удобно сделать схему всех систем отопления частного дома. И по этой схеме самостоятельно смонтировать систему отопления или проконтролировать монтаж наемной бригады.

Так же такая программа позволяет загрузить в нее спецификации труб и фитингов от разных производителей. И после всех расчетов программа выдает спецификацию необходимого оборудования, труб и фитингов для вашей системы отопления.

С такой спецификацией Вы идете в любой сантехнический магазин и покупаете все до последнего отвода. И благодаря подогнанной схеме со всеми размерами и обозначениями можете самостоятельно смонтировать вашу систему отопления.

Но дело в том, что таких проектировщиков мало. И часто они загружены работой на несколько месяцев вперед и стоимость их услуг недешевая.

Но если посчитать Ваши возможные потери в связи с предоставлением Вам неправильной схемы и возможной переделкой вашей системы, то ожидание очереди и вложение в грамотную схему более чем разумная инвестиция.

Однотрубная система отопления: проектировка и особенности

В том случае, когда необходимо выполнить расчет однотрубной системы отопления, первым делом рассчитывается диаметр стояка и магистралей по давлению. В принципе, расчет однотрубных систем мало чем отличается от расчета двухтрубных. Порядок действия совпадает с вышеприведенным примером.

Расчет можно проводить и по обратной схеме: сначала определить диаметры по кольцу, после чего перейти к замыкающим участкам. В таких измерениях коэффициент затекания находится по графику, составленному по результатам предыдущих исследований.

https://youtube.com/watch?v=IVHMLLJRL6M

Отопительная система и ее виды

Большую популярность получила водяная система отопления, которая применяется активно не только в частных домах, но и в квартирах. Принцип такой системы заключается в том, что теплоносителем является вода, которая транспортируется от котла к радиаторам. Радиаторы отдают тепло в помещение, после чего охлажденная вода вновь поступает к котлу для нагревания.

Различают 5 видов схем отопления, которые могут применять при монтаже отопительной системы двухэтажного частного дома. К таковым видам относятся:

  1. Самотечная или естественная циркуляция
  2. Однотрубная система
  3. Двухтрубная
  4. Коллекторная или лучевая
  5. Система напольного обогрева

Все виды способов отопления могут комбинироваться друг с другом, что позволит соорудить максимально эффективную схему. Чтобы узнать об особенностях каждого вида, нужно их проанализировать.

Подготовительные работы

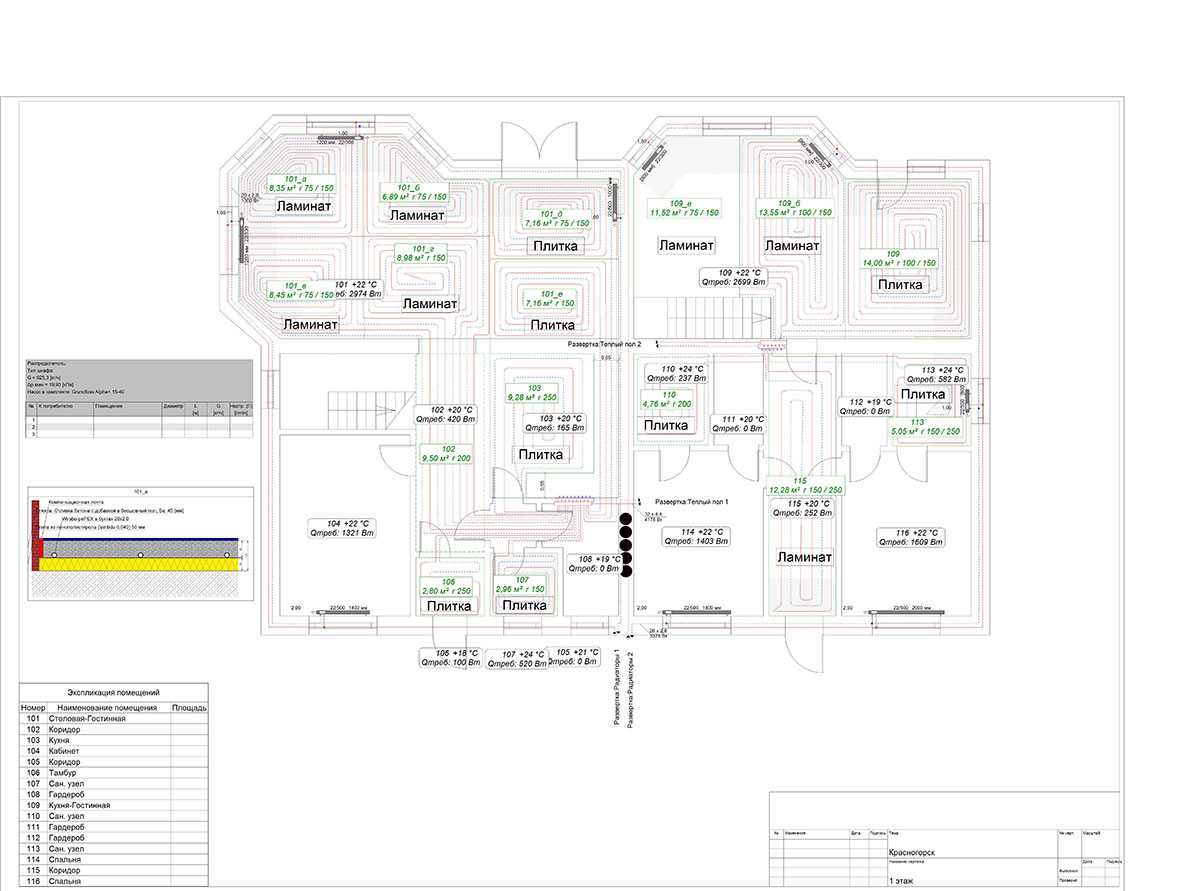

Схема системы отопления в доме

Первым делом необходимо будет составить чертеж. На лист бумаги наносится план здания, в котором будет осуществляться монтаж. Определяется местонахождение котла. Желательно для него выделить отдельное помещение. Делается это для того, чтобы обеспечить максимальную безопасность. Если это закрытая система с естественной циркуляцией, тогда он должен находиться в самой нижней точке. Это необходимо, чтобы вода могла беспрепятственно стекать к нему.

Наносится разводка всей системы, а также расположение всех элементов, которые перечислялись в предыдущем подразделе. При выполнении этого шага лучше находиться в конкретном помещении, тогда будет возможность спланировать все наилучшим образом, учитывая необходимость огибания трубопровода вокруг препятствий или выступов. На схеме необходимо отметить все уголки и переходы. После того как чертеж выполнен, можно наиболее точно посчитать материал, который будет необходим для успешного завершения всего проекта.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Выводы

Применение горячего пара вряд ли можно отнести к популярным видам отопления, к тому же, согласно действующему законодательству использовать его в жилых и общественных зданиях запрещается. Но иногда в целях экономии его все же устанавливают в гаражах, хозяйственных постройках и даже в частных домах.

В последнее время паровое отопление считается весьма востребованным и популярным. Установки, работающие на основе парогенератора, демонстрируют высокий показатель КПД и низкое энергопотребление, при этом стоят они намного дешевле других агрегатов. Из-за простой конструкции и понятного принципа работы такие системы с легкостью изготавливают своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
