Неравномерный нагрев отопительных приборов в разных комнатах указывает на сбой в распределении теплоносителя. Занимает процесс исправления от 3 до 6 часов, а сложность работ оценивается как средняя. Признаки разбалансировки системы отопления: симптомы и способы решения позволяют вернуть тепло в каждое помещение. Систематический подход к настройке устраняет холодные зоны в доме.
Теоретические основы гидравлики
Эффективность обогрева зависит от гидравлического сопротивления, которое представляет собой препятствие потоку воды на пути от котла к радиатору. Теплоноситель всегда стремится двигаться по пути наименьшего сопротивления, поэтому приборы, расположенные ближе к источнику тепла, забирают основной объем жидкости. В результате удаленные радиаторы остаются холодными или прогреваются недостаточно. Понимание этого принципа позволяет правильно подойти к регулировке подачи тепла.
Перечень расходных материалов
Для проведения работ потребуется определенный набор комплектующих, обеспечивающих герметичность и точность настроек:
- Регулировочные клапаны для настройки потока
- Уплотнительные прокладки из резины или силикона
- Фум-лента для герметизации резьбовых соединений
- Бесконтактные термометры для замера поверхности
- Запасные шайбы под гайки
- Силиконовый герметик для стыков
- Смазка для штоков клапанов
- Запасные колпачки для вентилей
| Материал | Количество (на 1 прибор) | Расход/Применение | Примерная цена | |
|---|---|---|---|---|
| Регулировочный клапан | 1 шт. | На подачу/обратку | 800 руб. | 800 руб. |
| Фум-лента | 1 рулон | На все соединения | 150 руб. | 150 руб. |
| Прокладка уплотнительная | 2 шт. | Под гайку | 30 руб. | 60 руб. |
| Термометр ИК | 1 шт. | Общий замер | 1500 руб. | 1500 руб. |
| Силиконовый герметик | 1 туба | Точечно | 400 руб. | 400 руб. |

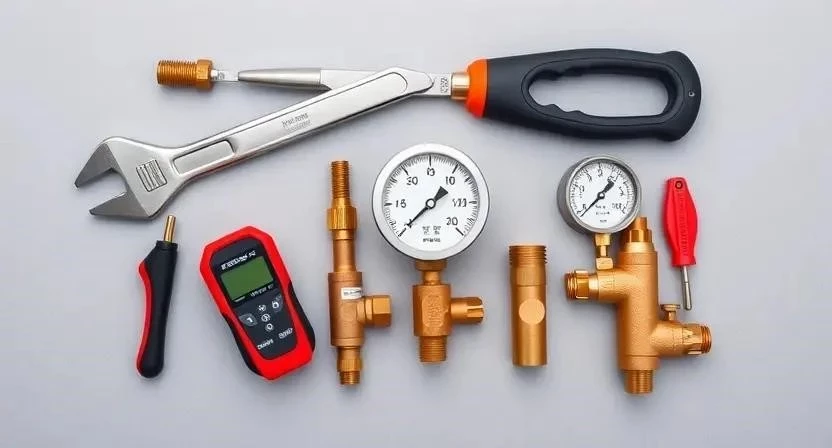

Инструментарий для работ
Правильный подбор оборудования ускоряет процесс диагностики и настройки системы:
- Разводной ключ (обязательно)
- Набор рожковых гаечных ключей (обязательно)
- Отвертка крестовая (обязательно)
- Отвертка плоская (обязательно)
- Инфракрасный термометр (желательно)
- Манометр для контроля давления (желательно)
- Пассатижи или плоскогубцы (желательно)
Организация рабочего пространства
Свободный доступ к каждому радиатору и запорной арматуре является обязательным условием. Необходимо отодвинуть мебель и убрать занавески, которые могут перекрывать доступ к вентилям. Все узлы следует очистить от пыли и грязи с помощью пылесоса или влажной ткани, чтобы избежать попадания мусора в систему при разборке соединений.
Предварительная проверка узлов
Тщательно проверяется герметичность всех соединений на предмет протечек. Обязательным этапом является спуск воздуха через краны Маевского, так как завоздушивание часто принимают за разбалансировку. Воздух в системе создает воздушные пробки, которые полностью блокируют циркуляцию теплоносителя в верхних частях радиаторов. Только после полного удаления воздуха можно приступать к замеру температур.
Алгоритм настройки теплораспределения
Процесс гидравлической балансировки требует последовательности и терпения. Из своего опыта скажу: однажды я столкнулся с ситуацией, когда первый радиатор от котла буквально обжигал руки, а последний в спальне оставался ледяным даже при максимальном давлении насоса. Решило проблему именно постепенное придушивание ближайшего контура.

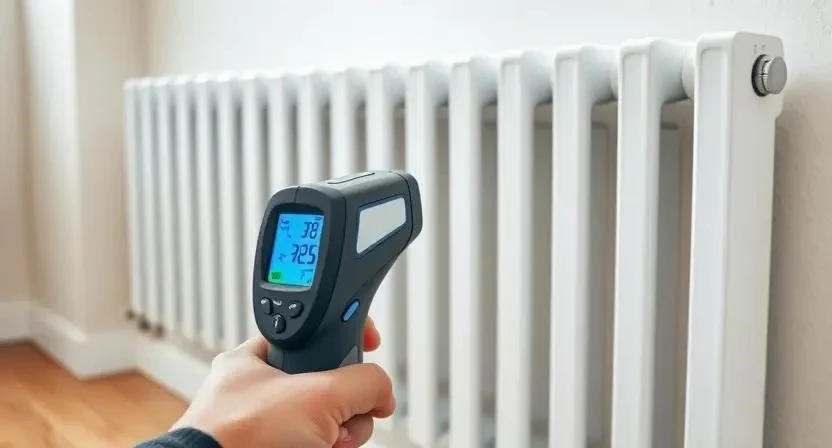

- Замер температуры всех радиаторов в системе с помощью ИК-термометра (30 мин).
- Определение самого горячего прибора (ближайшего к котлу) и самого холодного (15 мин).

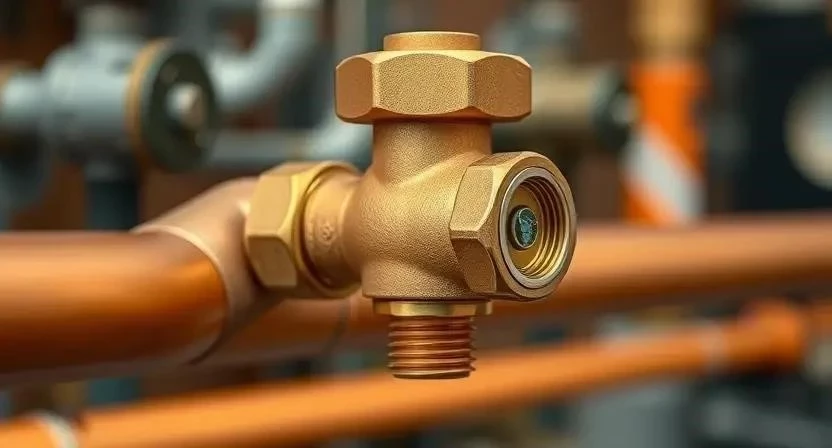

- Поиск регулировочных клапанов, расположенных на подающем трубопроводе или обратке (15 мин).
- Постепенное прикрытие клапана самого горячего радиатора для перенаправления потока к дальним точкам (20 мин).
- Ожидание стабилизации системы для выравнивания температурного режима (1-2 часа).
- Повторный замер температуры всех приборов (30 мин).
- Последовательная настройка остальных радиаторов, двигаясь от ближайшего к котлу к самому дальнему (1-2 часа).
- Финальная проверка давления в системе с помощью манометра (15 мин).
- Фиксация настроек клапанов и проверка герметичности (15 мин).
| Этап | Действие | Особенности | Ожидаемый результат |
|---|---|---|---|
| Диагностика | Замер температуры | Использовать ИК-термометр | Карта прогрева системы |
| Развоздушивание | Спуск воздуха | Через краны Маевского | Отсутствие шума и пробок |
| Регулировка | Прикрытие клапанов | Постепенно, по 1/4 оборота | Перераспределение потока |
| Стабилизация | Ожидание | Не менять настройки часто | Равномерный прогрев |
| Контроль | Проверка давления | Смотреть манометр | Рабочее давление в норме |
Меры безопасности: При работе с горячим теплоносителем используйте защитные перчатки. Следите за тем, чтобы давление в системе не превышало допустимые нормы, указанные в паспорте котла.
Технические особенности системы
Диаметр труб напрямую влияет на скорость потока: чем больше сечение, тем ниже гидравлическое сопротивление. Мощность циркуляционного насоса должна быть сбалансирована с общей длиной магистралей, чтобы избежать избыточного шума в трубах. В одном из проектов я заметил, что установка слишком мощного насоса не решила проблему холодных радиаторов, а лишь усилила гул в системе, так как сопротивление в дальних ветках оставалось высоким. Температурный режим теплоносителя должен быть стабильным в течение всего процесса настройки.
Типичные промахи при балансировке
Новички часто допускают ошибки, которые могут привести к ухудшению работы системы:
- Полное перекрытие потока в одном из контуров, что приводит к остановке циркуляции в этой ветке.
- Игнорирование завоздушивания системы, из-за чего регулировка клапанов становится бессмысленной.
- Слишком резкое изменение настроек клапанов без пауз на стабилизацию.
- Попытка балансировки при выключенном или работающем на минимуме насосе.
- Отсутствие итоговой проверки давления в расширительном баке.
Финансовая составляющая работ
Стоимость приведения системы в порядок зависит от необходимости замены арматуры. При самостоятельном выполнении затраты ограничиваются покупкой расходных материалов и инструментов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Расходные материалы | 1200 | 1200 | 0 |
| Инструменты (амортизация) | 500 | 0 | 500 |
| Работа по настройке | 0 | 4000 | 4000 |
| Диагностика системы | 0 | 1500 | 1500 |
| 1700 | 6700 | 5000 |
| Радиатор | Температура ДО (°C) | Температура ПОСЛЕ (°C) | Разница |
|---|---|---|---|
| Гостиная (ближний) | 75 | 62 | -13 |
| Кухня (средний) | 55 | 60 | +5 |
| Спальня (дальний) | 38 | 58 | +20 |
| Детская (дальний) | 40 | 57 | +17 |
| Ванная (средний) | 50 | 59 | +9 |
Эксплуатация и обслуживание
Рекомендуется проводить сезонную проверку баланса перед началом каждого отопительного периода. Важно контролировать давление в расширительном баке, так как его падение может привести к нестабильной циркуляции и повторной разбалансировке. Регулярный осмотр запорных клапанов на предмет окисления поможет избежать их заклинивания.
Способы модернизации системы

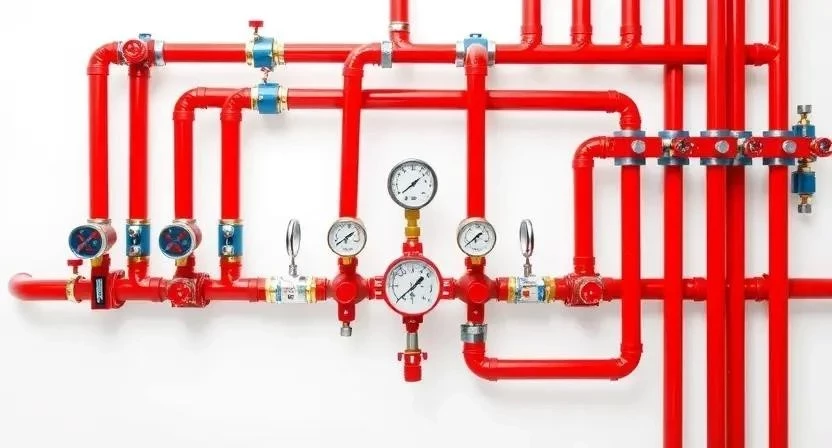

Для автоматического поддержания температуры можно установить термостатические головки, которые сами регулируют подачу тепла. Более радикальным решением станет переход на коллекторную разводку (гребенку), где каждый радиатор имеет свой отдельный контур. Когда я переделал систему в большом загородном доме на коллекторную, проблема разбалансировки исчезла полностью, так как поток в каждую комнату теперь регулируется независимо. Также эффективна замена стандартного насоса на частотный, который подстраивает мощность под текущие нужды системы.
Ответы на распространенные вопросы
Что делать если радиатор холодный снизу? Это признак зашлакованности прибора или неправильного направления потока теплоносителя; требуется промывка или проверка разводки.
Почему балансировка сбилась со временем? Причиной может стать завоздушивание, износ прокладок или изменение настроек насоса.
Можно ли балансировать систему в многоквартирном доме? Да, но только в рамках своей квартиры, регулируя клапаны на входе в радиаторы.
Как понять что дело не в насосе? Если один радиатор очень горячий, а другой холодный — насос работает, но поток распределен неправильно.
Нужно ли менять воду при балансировке? Нет, замена воды не влияет на гидравлический баланс, если в системе нет сильных засоров.
Как влияет диаметр трубы на разбалансировку? Слишком узкие трубы на дальних участках увеличивают сопротивление, что делает эти радиаторы холоднее.
Что делать если один радиатор шумит? Скорее всего, в нем остался воздух; необходимо воспользоваться краном Маевского.
