Организация системы отопления в частном доме требует точного расчета распределения тепловых потоков. Средний срок выполнения работ составляет от 5 до 10 дней, а стоимость оборудования существенно зависит от общей площади помещений. Правильное подключение теплого пола к одноконтурному котлу позволяет создать комфортный микроклимат и снизить затраты на энергоносители. Данный процесс включает в себя монтаж гидравлической обвязки и укладку контуров.
Оценка ресурсов и предварительный анализ
Сложность данной задачи оценивается как средняя или высокая, так как она требует базовых навыков в сантехнических работах и понимания принципов гидравлики. Ошибки в проектировании могут привести к неравномерному прогреву комнат или выходу из строя котла. Оптимальные сроки проведения работ приходятся на период строительства или капитального ремонта, до заливки чистовой стяжки. Время выполнения напрямую зависит от количества контуров и площади дома.
Перечень необходимых материалов
Для качественного монтажа потребуется комплект специализированных комплектующих. Основной упор следует сделать на долговечность материалов, так как доступ к трубам после заливки бетона будет ограничен.
- Труба PEX (сшитый полиэтилен) — расход 5-7 метров на 1 м²;
- Смесительный узел с трехходовым клапаном — 1 комплект;
- Циркуляционный насос — 1 шт.;

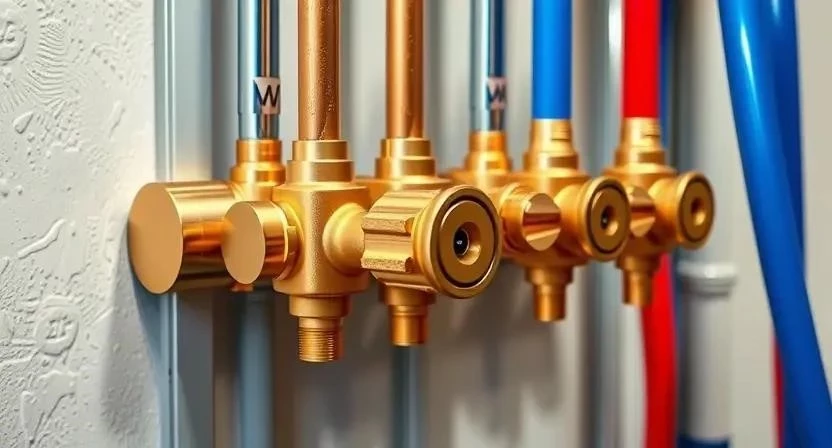

- Коллекторный узел (распределитель) — согласно количеству контуров;
- Теплоизоляционный слой (пенополистирол) — по площади пола;
- Фитинги (пресс-соединения, угольники) — комплект под проект;
- Запорная арматура (шаровые краны) — 4-6 шт.;
- Демпферная лента — по периметру всех помещений.
| Материал | Расход на м² / ед. | Ориентировочная цена | |
|---|---|---|---|
| Труба PEX 16 мм | 6 м / м² | 80 руб/м | 24 000 руб. |
| Пенополистирол (30 мм) | 1 м² / м² | 250 руб/м² | 12 500 руб. |
| Смесительный узел | 1 шт. | 12 000 руб. | 12 000 руб. |
| Коллектор на 5 выходов | 1 шт. | 8 000 руб. | 8 000 руб. |
| Демпферная лента | 1.2 м / м.пог. | 50 руб/м | 3 000 руб. |

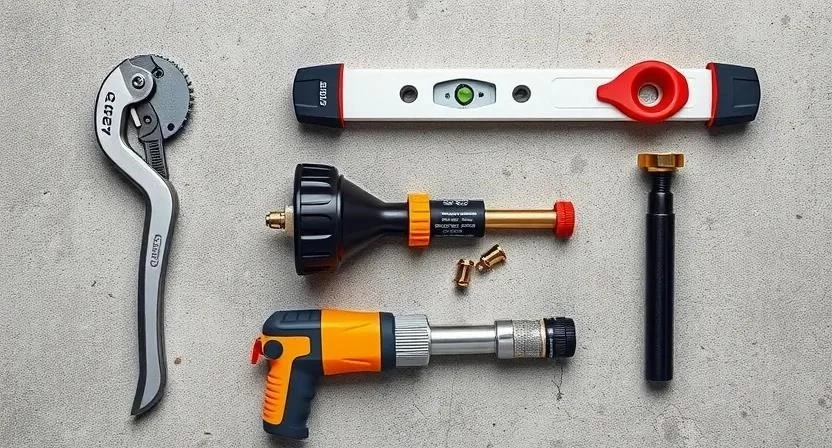

Инструментарий для монтажа отопления
Использование профессионального оборудования гарантирует герметичность всех соединений. Некоторые позиции можно взять в аренду, чтобы сократить первоначальные затраты.
- Труборез — для ровного среза трубы без заусенцев;
- Пресс-клещи — для фиксации фитингов;
- Уровень строительный — контроль ровности основания;
- Перфоратор — создание отверстий в стенах и перекрытиях;
- Набор разводных ключей — затяжка резьбовых соединений;
- Рулетка и маркер — разметка шага укладки;
- Манометр — проверка давления при опрессовке.
| Инструмент | Назначение | Статус | Цена (аренда/покупка) |
|---|---|---|---|
| Пресс-клещи | Обжим фитингов PEX | Обязательно | 1 500 руб/сут |
| Труборез | Резка труб | Обязательно | 1 200 руб. |
| Перфоратор | Монтаж креплений | Обязательно | 2 000 руб/сут |
| Уровень | Выравнивание | Желательно | 800 руб. |
| Манометр | Контроль давления | Обязательно | 1 000 руб. |
Организация рабочего пространства
Свободная зона необходима для беспрепятственного перемещения рулонов трубы. Поверхности, не задействованные в ремонте, следует закрыть защитной пленкой. Организация выноса строительного мусора должна быть продумана заранее, чтобы обрезки изоляции и упаковка не загромождали проходы.
Подготовка основания пола
Очистка поверхности от пыли и строительного мусора является обязательным этапом. После этого выполняется выравнивание пола, если перепады высот превышают 1 см. По периметру всех стен монтируется демпферная лента, которая компенсирует тепловое расширение стяжки. Грунтовка основания предотвращает чрезмерное впитывание влаги из бетона в нижние слои. Готовность поверхности проверяется отсутствием трещин и выступов.
Технология подключения и укладки
Монтаж системы осуществляется строго последовательно. Важно соблюдать герметичность каждого узла.
- Сборка обвязки котла (2-4 часа). Установка фильтров грубой очистки и запорных кранов.

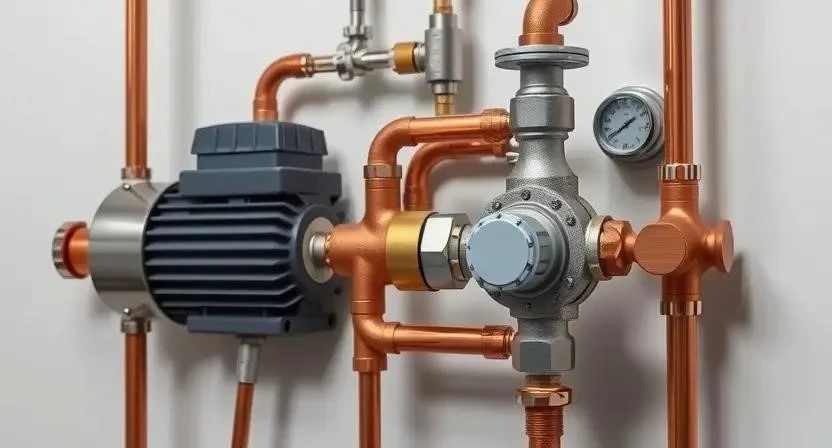

- Установка смесительного узла (3-5 часов). Монтаж трехходового клапана для смешивания горячей воды из котла с остывшим теплоносителем из пола.
- Монтаж циркуляционного насоса (2 часа). Насос обеспечивает движение воды по длинным контурам пола.

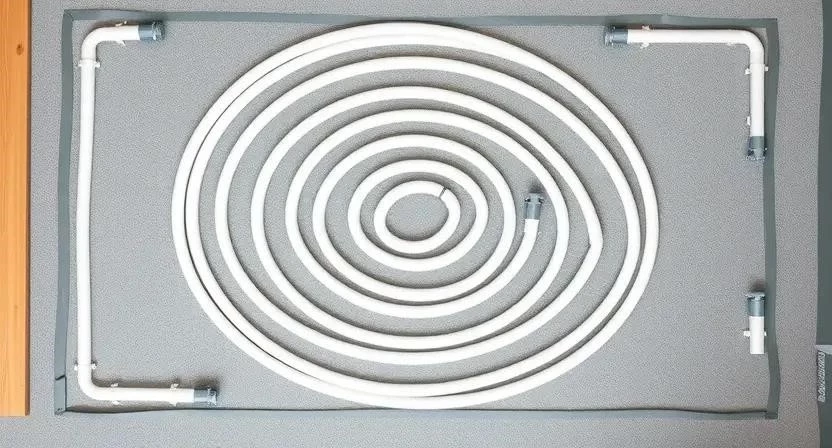

- Укладка трубы теплого пола (1-3 дня). Раскладка в виде «улитки» или «змеевика» с шагом 15-20 см. Из личного опыта: при укладке «улиткой» будьте предельно осторожны на поворотах, чтобы не создать залом трубы, который невозможно исправить после заливки.
- Подключение труб к коллектору (4-6 часов). Фиксация каждого контура в распределителе.
- Соединение коллектора с магистралью котла (3 часа). Прокладка подающих и обратных линий.
- Установка термостатических клапанов (2 часа). Позволяет регулировать температуру в каждой комнате отдельно.
- Заполнение системы теплоносителем (3-5 часов). Постепенный выпуск воздуха из всех контуров.
- Опрессовка системы (4-8 часов). Подача давления, превышающего рабочее в 1.5 раза. В моей практике опрессовка помогла обнаружить микротрещину в фитинге, которая проявилась только через 3 часа под давлением.
- Первый запуск и настройка температуры (2 часа). Проверка работы насоса и клапана.
- Заливка стяжки (1-2 дня). Бетонный слой толщиной 5-8 см. Важно: никогда не включайте подогрев пола до полного высыхания стяжки, иначе бетон потрескается.
- Финальная регулировка потоков (2 часа). Балансировка системы после застывания бетона.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Обвязка и узел | 1-2 дня | Точная подгонка фитингов |
| Укладка труб | 2-3 дня | Соблюдение шага укладки |
| Опрессовка | 1 день | Контроль манометра |
| Заливка пола | 1-2 дня | Равномерное распределение смеси |
| Сушка и пуск | 21-28 дней | Запрет на нагрев |
Технические особенности и требования
Температура подачи в теплый пол не должна превышать 45-50°C, чтобы избежать разрушения стяжки. Влажность в помещении при заливке бетона должна быть умеренной, без сквозняков. Время полного высыхания бетонного основания составляет около 28 дней. Совместимость материалов критична: используйте фитинги только того же производителя, что и труба PEX, чтобы исключить протечки из-за разницы в допусках.
Ошибки при установке
Несоблюдение технологии ведет к снижению эффективности системы или ее поломке.
- Неправильный расчет шага укладки — приводит к появлению «холодных зон» на полу.
- Отсутствие смесительного узла — вызывает перегрев стяжки и риск ее растрескивания.
- Выбор слишком слабого насоса — теплоноситель не доходит до дальних участков системы.
- Игнорирование опрессовки — протечки обнаруживаются только после заливки бетоном.
- Отсутствие демпферной ленты — приводит к выдавливанию стяжки или ее трещинам по периметру.
Смета и расчет затрат
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или силами специалистов. Один раз я решил сэкономить и собрать узел сам, но из-за неправильного подбора прокладок пришлось переделывать соединение, что увеличило расход материалов на 15%.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и оборудование | 55 000 | 55 000 | 0 |
| Работа по монтажу | 0 | 30 000 | 30 000 |
| Аренда инструмента | 5 000 | 0 | -5 000 |
| 60 000 | 85 000 | 25 000 |
Эксплуатация и обслуживание
После завершения всех работ необходимо регулярно проверять давление в системе через манометр. Сроки обслуживания котла и очистки фильтров грубой очистки составляют один раз в год перед началом отопительного сезона. Полноценная эксплуатация системы с постепенным повышением температуры возможна только после полного набора прочности бетоном.
Другие способы организации отопления
Существуют альтернативные методы подключения. Использование гидрострелки позволяет полностью развязать контур котла и контур теплого пола, что полезно в больших домах. Двухконтурные котлы требуют установки внешнего бойлера для реализации данной схемы. Электрический теплый пол является более простой альтернативой, но влечет за собой повышенные расходы на электроэнергию по сравнению с водяным.
Ответы на популярные вопросы
Можно ли подключить пол без смесительного узла?
Это крайне рискованно, так как высокая температура воды из котла может повредить стяжку и привести к перегреву помещения.
Какая температура подачи оптимальна для водяного пола?
Обычно она составляет от 30 до 45 градусов Цельсия.
Нужен ли отдельный насос для теплого пола?
Да, так как сопротивление длинных труб PEX выше, чем в радиаторах, и встроенного насоса котла часто недостаточно.
Как совместить теплый пол и радиаторы?
С помощью смесительного узла и коллектора, которые разделяют потоки теплоносителя с разной температурой.
Какую трубу лучше выбрать: металлопластик или сшитый полиэтилен?
Сшитый полиэтилен (PEX) надежнее, долговечнее и имеет меньший риск протечек в соединениях.
Что делать, если пол греет неравномерно?
Необходимо отрегулировать расходомеры на коллекторе, увеличив подачу в «холодные» контуры.
Как рассчитать длину трубы на комнату?
Площадь комнаты умножается на коэффициент шага (например, 6 метров трубы на 1 м²).
Можно ли использовать антифриз вместо воды?
Да, это защитит систему от замерзания в неотапливаемый период, но требует проверки совместимости всех уплотнителей.
