Компенсация температурного расширения теплоносителя является критически важной задачей при проектировании отопительного контура. Ошибка в выборе оборудования может привести к разрыву труб или выходу из строя котла. Монтаж открытого бака требует наличия чердака, в то время как установка закрытой модели занимает от 1 до 3 часов. Открытый или закрытый расширительный бак: что выбрать для отопления? Правильный расчет объема и понимание принципа работы устройства гарантируют стабильное давление в системе.
Принцип работы и назначение устройств
Расширительный бак служит резервуаром для излишков воды, которые появляются при нагреве теплоносителя. В открытых моделях жидкость напрямую контактирует с воздухом, а давление в такой системе остается атмосферным. Закрытый мембранный бак отделяет воду от воздуха с помощью эластичной перегородки, что позволяет поддерживать в контуре повышенное давление.
Технические параметры и сравнение характеристик
Различия в конструкции определяют эксплуатационные возможности оборудования. Открытые емкости обычно изготавливаются из пластика или оцинкованной стали, тогда как закрытые баки имеют стальной корпус с внутренним полимерным покрытием и резиновой мембраной.
| Параметр | Открытый бак | Закрытый бак | Влияние на систему |
|---|---|---|---|
| Давление в системе | Атмосферное | Повышенное (регулируемое) | Влияет на высоту подъема воды |
| Материал корпуса | Пластик, сталь | Сталь с покрытием | Определяет стойкость к коррозии |
| Способ компенсации | Свободный перелив | Сжатие воздушной подушки | Определяет стабильность давления |
| Контакт с воздухом | Прямой | Отсутствует (мембрана) | Влияет на скорость окисления |
| Требования к месту | Точка наивысшего подъема | Любое место в контуре | Определяет сложность монтажа |
Особенности установки и монтажа

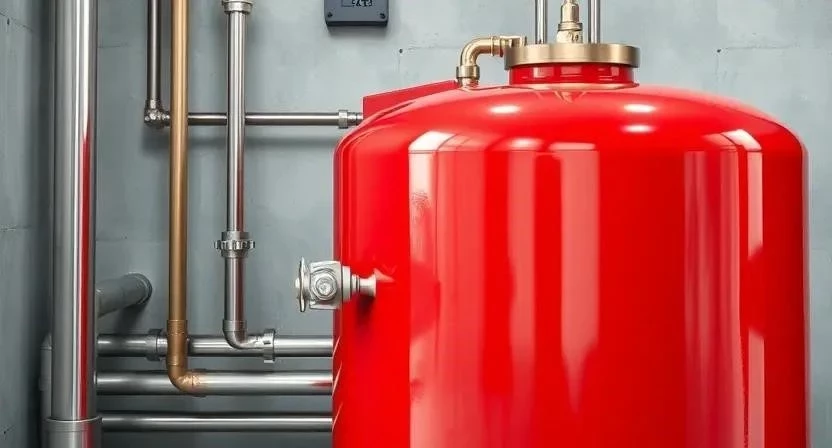

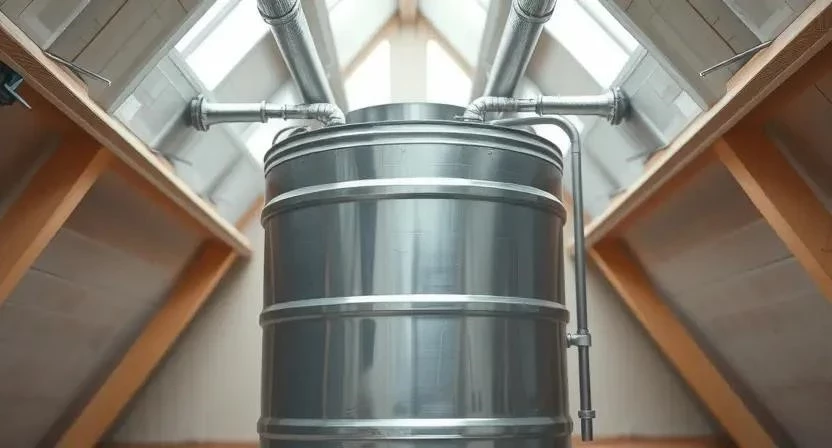

Размещение оборудования зависит от выбранного типа. Открытый бак обязательно ставится в самой высокой точке здания, чтобы обеспечить естественную циркуляцию и сброс излишков. Закрытый вариант монтируется в любой части системы, чаще всего рядом с котлом или в нижней точке, что упрощает обслуживание.
Для установки закрытого бака потребуются следующие инструменты и материалы:
- Мембранный расширительный бак
- Группа безопасности (предохранительный клапан, воздухоотводчик, манометр)
- Соединительные фитинги и трубы
- Герметик или ФУМ-лента
- Насос для подкачки воздуха (автомобильный или компрессор)
- Разводной ключ
- Уровень
- Сантехнический набор инструментов
- Подготовка места установки и крепление кронштейна (20 минут).
- Проверка начального давления воздуха в мембране через ниппель (10 минут).
- Монтаж группы безопасности в систему (30 минут).
- Подключение бака к контуру через запорный вентиль (20 минут).
- Заполнение системы теплоносителем и удаление воздуха (40 минут).
- Регулировка давления в контуре до рабочих значений (15 минут).
- Проверка всех соединений на герметичность под нагрузкой (30 минут).
- Финальная подкачка воздуха в бак с учетом температуры (15 минут).
Пример из практики: В одном из частных домов при установке закрытого бака в котельной удалось сэкономить до 5 метров дорогостоящей трубы, которую пришлось бы тянуть на чердак для открытого бака.
Эксплуатация и долговечность
Срок службы оборудования зависит от качества материалов и регулярности обслуживания. В открытых системах основной проблемой становится коррозия стенок и накопление шлама на дне. Закрытые системы более долговечны, но требуют контроля состояния мембраны.
- Проверка давления воздуха в мембране раз в полгода.
- Контроль показаний манометра в группе безопасности.
- Слив накопившегося осадка из нижней точки системы.
- Проверка герметичности ниппеля подкачки.
- Очистка воздухоотводчика от загрязнений.
- Осмотр корпуса бака на предмет протечек.
- Проверка работоспособности предохранительного клапана.
- Замена мембраны при ее разрыве или потере эластичности.
Габариты и эстетические аспекты
Внешний вид устройств существенно различается. Открытый бак представляет собой крупную емкость, которую невозможно скрыть в интерьере, поэтому его выносят на чердак. Закрытый мембранный бак имеет компактный цилиндрический вид и легко прячется в шкаф или за фальш-стену.
- Общий объем системы отопления.
- Максимальная рабочая температура теплоносителя.
- Допустимое рабочее давление.
- Количество радиаторов в контуре.
- Тип используемого котла.
- Наличие свободного места в котельной.
- Требования к уровню шума при работе насоса.
Финансовые затраты на оборудование и работы
Стоимость владения системой складывается из цены самого устройства и затрат на его установку. Несмотря на дешевизну открытых баков, их монтаж часто обходится дороже из-за сложности прокладки труб в высшую точку.
| Статья расходов | Открытый бак (руб.) | Закрытый бак (руб.) | Примечание |
|---|---|---|---|
| Стоимость устройства | 1500 — 3000 | 4000 — 12000 | Зависит от объема и бренда |
| Сопутствующие материалы | 2000 — 5000 | 3000 — 7000 | Трубы, фитинги, группа безопасности |
| Работа мастера по монтажу | 4000 — 8000 | 2000 — 4000 | Сложность подъема на чердак |
| Обслуживание (в год) | 500 — 1000 | 1000 — 2000 | Подкачка воздуха, чистка |
| 7500 — 17000 | 9000 — 23000 | Суммарные затраты на запуск |
Пример из практики: При замене старого открытого бака на закрытый в системе с циркуляционным насосом удалось полностью исключить проблему завоздушивания радиаторов, что сократило время на ежегодный пуск системы с одного дня до одного часа.
Преимущества и недостатки типов баков
Выбор между моделями зависит от приоритетов владельца: надежность, стоимость или простота монтажа. Открытые системы проще в понимании, но закрытые обеспечивают более эффективную работу современного оборудования.
| Тип бака | Плюсы | Минусы | Вердикт |
|---|---|---|---|
| Открытый | Низкая цена, простота конструкции, нет мембраны | Коррозия, риск перелива, необходимость чердака | Для простых систем без насоса |
| Закрытый | Компактность, отсутствие контакта с воздухом, высокая эффективность | Цена, необходимость подкачки воздуха, износ мембраны | Для современных котлов и насосов |
Рекомендации по выбору оборудования
Определить подходящий вариант можно, исходя из технических условий объекта. Наличие чердака делает возможным использование открытого бака, однако установка циркуляционного насоса требует перехода на закрытую систему для исключения кавитации.
- Проверить наличие точки наивысшего подъема (чердака).
- Определить тип котла (газовый, электрический, твердотопливный).
- Оценить бюджет на закупку материалов и оплату работ.
- Рассчитать требуемый объем бака исходя из объема теплоносителя.
- Выбрать уровень давления, необходимый для прогрева верхних этажей.
| Условие эксплуатации | Рекомендуемый бак | Причина выбора |
|---|---|---|
| Есть чердак, система самотечная | Открытый | Минимальные затраты, простота |
| Нет чердака, есть насос | Закрытый | Техническая необходимость |
| Высокий риск коррозии воды | Закрытый | Отсутствие контакта с кислородом |
| Ограниченное пространство | Закрытый | Компактные размеры |
| Минимальный бюджет | Открытый | Низкая стоимость устройства |
Советы специалистов и практический опыт
Инженеры по отоплению рекомендуют всегда устанавливать закрытый бак с запорным краном, чтобы при разрыве мембраны можно было изолировать устройство без слива всей воды из системы. Использование гидрострелки в сложных контурах позволяет более точно распределить давление между малым и большим контурами.
Пример из практики: В системе с закрытым баком была обнаружена проблема с падением давления. После проверки выяснилось, что воздух в мембране ушел из-за микротрещины в ниппеле. Замена ниппеля и подкачка воздуха решили проблему за 15 минут без разбора труб.
Ответы на часто задаваемые вопросы
Можно ли ставить закрытый бак в систему, где раньше был открытый?
Да, это возможно, но потребуется полная переделка системы: установка группы безопасности и удаление бака из высшей точки.
Как проверить давление в мембране закрытого бака?
С помощью обычного автомобильного манометра, прикрученного к ниппелю бака при условии, что давление воды в системе временно сброшено.
Что произойдет, если открытый бак переполнится?
Вода начнет выливаться через переливную трубу, что может привести к затоплению чердака, если слив не выведен наружу.
Как часто нужно подкачивать воздух в закрытый бак?
Обычно один раз в год перед началом отопительного сезона.
Влияет ли объем бака на скорость нагрева воды?
Нет, объем бака влияет только на способность системы компенсировать расширение жидкости, а не на скорость теплопередачи.
Что делать, если из ниппеля закрытого бака пошла вода?
Это явный признак разрыва мембраны. В таком случае бак подлежит замене или ремонту (замене мембраны).
Нужен ли манометр при использовании открытого бака?
В открытых системах манометр не имеет смысла, так как давление там всегда равно атмосферному.
