Однотрубная или двухтрубная разводка отопления: сравнение и выбор

Проектирование системы отопления в частном доме требует четкого выбора между двумя основными схемами разводки. Монтаж простой однотрубной системы обычно занимает 2-3 дня, в то время как двухтрубная конфигурация требует от 5 до 7 дней работы и увеличивает затраты на материалы на 30-50%. Однотрубная или двухтрубная разводка отопления: полное сравнение и выбор помогут определить оптимальный вариант для конкретного объекта. Правильно подобранная схема гарантирует тепловой комфорт и энергоэффективность всего здания.

Принципы работы систем отопления

Однотрубная система, известная как «ленинградка», представляет собой единый замкнутый контур, где теплоноситель последовательно проходит через все радиаторы. В такой схеме одна труба выполняет функции и подачи, и обратки. Двухтрубная разводка предполагает разделение потоков: одна магистраль подает горячую воду к приборам, а вторая забирает остывший теплоноситель обратно в котел. В современном строительстве двухтрубные схемы становятся стандартом для больших домов, тогда как однотрубные остаются популярными в небольших постройках или при ограниченном бюджете.

Технические параметры циркуляции и эффективности

Эффективность работы системы напрямую зависит от перепада давления и температуры теплоносителя. В однотрубной схеме наблюдается постепенное снижение температуры воды от первого радиатора к последнему, что приводит к неравномерному прогреву помещений. Двухтрубная система обеспечивает подачу горячего теплоносителя к каждому радиатору независимо от его удаленности от котла. Количество установленных радиаторов в однотрубной системе сильнее влияет на общую эффективность, так как увеличивает гидравлическое сопротивление.

Особенности монтажа коммуникаций

Прокладка труб в однотрубной системе проще из-за меньшего количества соединений и общего метража. Однако здесь критически важен правильный расчет диаметра трубы, чтобы минимизировать потери тепла. Двухтрубная установка сложнее, так как требует монтажа двух параллельных линий по всему дому. Для управления потоками и обеспечения надежности в обеих системах используются краны и байпасы, позволяющие отключать отдельные радиаторы без остановки всей системы.

1. Разработка проекта отопления с расчетом теплопотерь.
2. Установка котла и расширительного бака.
3. Прокладка основных магистралей подачи и обратки.
4. Монтаж радиаторов в помещениях.
5. Установка байпасов для каждого отопительного прибора.
6. Подключение радиаторов к трубам с помощью запорной арматуры.
7. Заполнение системы теплоносителем.
8. Проведение гидравлических испытаний под давлением.

Пример из практики: Однажды при монтаже однотрубной системы в доме площадью 100 м² без использования циркуляционного насоса последний радиатор едва стал теплым. Установка насоса частично решила проблему циркуляции, но не устранила естественное падение температуры теплоносителя по длине трубы.

Эксплуатация и долговечность материалов

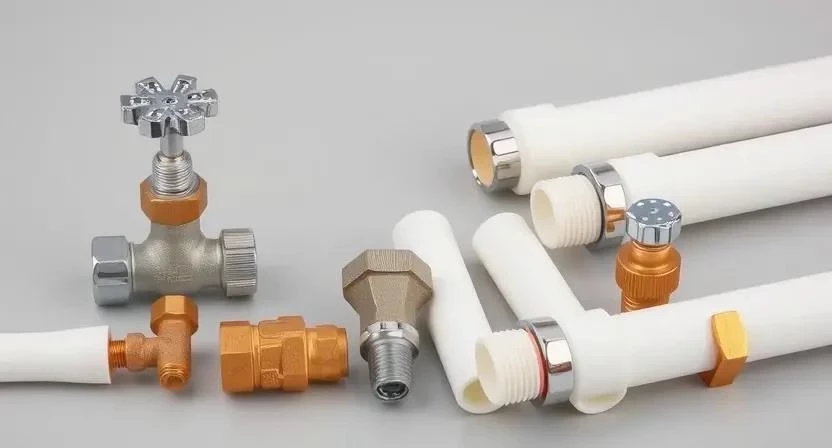

Срок службы системы зависит от выбранного материала: полипропилен, металлопластик или сшитый полиэтилен обеспечивают защиту от коррозии. Обслуживание однотрубной схемы проще из-за ее компактности. В двухтрубных системах легче добавлять новые радиаторы, так как это не требует переделки всего контура и не влияет на температуру в уже установленных приборах. Надежность соединений в современных полимерных трубах высока при соблюдении технологии сварки или обжима.

• Полипропиленовые трубы (PP-R).
• Трубы из сшитого полиэтилена (PEX).
• Металлопластиковые трубы.
• Труборезы для чистого среза.
• Сварочный аппарат для полипропилена.
• Манометр для проверки давления.
• Набор разводных ключей.
• Уплотнительные материалы (лен, фум-лента).

Эстетика и визуальное оформление

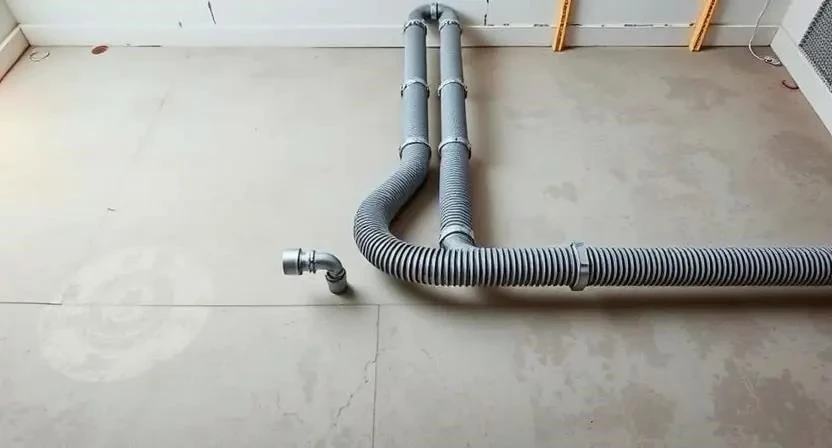

Количество видимых коммуникаций в интерьере напрямую зависит от схемы разводки. Однотрубная система выглядит более лаконично, так как к каждому радиатору подходит всего одна труба. Двухтрубная разводка создает больше визуального шума из-за двойных линий. Для маскировки труб в обоих случаях применяют скрытую прокладку в стяжке пола или штробление стен, что позволяет полностью скрыть инженерные сети от глаз.

Пример из практики: В интерьере в стиле минимализм мы реализовали двухтрубную систему, полностью скрыв трубы в полу. Это позволило убрать все видимые коммуникации со стен, хотя и увеличило стоимость подготовки бетонного основания пола.

Анализ затрат на устройство системы

Расходы на однотрубную систему значительно ниже за счет меньшего расхода труб и фитингов. В двухтрубной схеме затраты на материалы возрастают почти вдвое, так как прокладывается вторая магистраль (обратка). Стоимость монтажных работ также выше из-за увеличения объема трудозатрат по прокладке и соединению труб.

Преимущества и недостатки схем разводки

Однотрубная система привлекает экономией и простотой, но страдает от падения температуры в конце линии. Двухтрубная разводка гарантирует высокую эффективность и равномерный прогрев всех комнат, однако требует больших финансовых вложений и более сложного проектирования.

• Неправильный подбор диаметра магистрали.
• Отсутствие байпасов на радиаторах.
• Игнорирование гидравлической балансировки.
• Некорректное расположение приборов относительно окон.
• Недостаточный расчет теплопотерь помещения.
• Низкое качество сварки полипропилена.
• Отказ от насоса в многокомнатных домах.

Рекомендации по выбору конфигурации

Выбор схемы зависит от площади дома, количества жилых комнат и доступного бюджета. Для небольших дач или однокомнатных построек достаточно однотрубной разводки. В просторных коттеджах с большим количеством радиаторов рекомендуется использовать только двухтрубную систему для обеспечения комфортной температуры в каждой точке.

1. Общая площадь здания (до 60 м² или более).
2. Количество точек подключения радиаторов.
3. Тип используемого котла и мощность насоса.
4. Требования к равномерности прогрева помещений.
5. Размер выделенного бюджета на материалы и работу.

Советы профессиональных инженеров

Специалисты по отоплению подчеркивают важность гидравлической балансировки, особенно в двухтрубных системах. Без этой процедуры первый радиатор заберет на себя основной поток теплоносителя, оставив дальние комнаты холодными. Также рекомендуется всегда закладывать небольшой запас по диаметру труб в однотрубных схемах, чтобы снизить сопротивление потоку.

Пример из практики: Опытные монтажники всегда рекомендуют выполнять балансировку двухтрубных систем с помощью регулировочных клапанов. В одном из объектов без балансировки первый радиатор перегревался, а последний работал на 40% мощности, несмотря на использование мощного насоса.

Ответы на часто задаваемые вопросы

Можно ли переделать однотрубную систему в двухтрубную?
Да, но это потребует полной замены или прокладки второй линии труб (обратки) по всему дому.

Нужен ли циркуляционный насос в однотрубной системе?
В маленьких домах возможна естественная циркуляция, но для комфорта и надежности в современных домах насос крайне желателен.

Как диаметр трубы влияет на прогрев?
Слишком узкая труба создает высокое сопротивление, что приводит к быстрому остыванию теплоносителя и плохому прогреву дальних радиаторов.

Что такое байпас и зачем он нужен?
Это перемычка между подачей и обраткой, которая позволяет теплоносителю течь дальше, если конкретный радиатор перекрыт кранами.

Какая разводка дешевле в эксплуатации?
Однотрубная дешевле в установке, но двухтрубная может быть экономичнее по затратам на топливо за счет более эффективного распределения тепла.

Можно ли использовать полипропилен для двухтрубной разводки?
Да, это один из самых популярных и доступных материалов благодаря простоте монтажа и долговечности.

Влияет ли количество радиаторов на выбор схемы?
Да, чем больше радиаторов, тем сильнее падает температура в однотрубной системе, что делает двухтрубную разводку более целесообразной.
