Обустройство системы отопления в частном доме требует выбора между двумя основными схемами разводки труб. Однотрубная система обходится в среднем на 30% дешевле, однако двухтрубная обеспечивает равномерный прогрев всех радиаторов. Однотрубная или двухтрубная разводка отопления: сравнение цен и монтажа позволяет определить оптимальный вариант под конкретный бюджет и площадь. Правильный выбор напрямую влияет на энергоэффективность всего здания.
Особенности и назначение систем
Однотрубная схема представляет собой замкнутый контур, где теплоноситель последовательно проходит через все радиаторы. Такая конфигурация популярна в небольших постройках или квартирах с ограниченным бюджетом из-за минимального расхода материалов. Двухтрубная разводка предполагает наличие отдельной трубы подачи и трубы обратки, что позволяет подавать в каждый прибор максимально горячую воду.
Данный вариант чаще применяется в коттеджах большой площади, где важно поддерживать одинаковую температуру в каждой комнате. Гидравлика в двухтрубной системе работает стабильнее, исключая проблему остывания последних радиаторов в цепочке. Выбор между ними зависит от требуемого комфорта и финансовых возможностей владельца.
Технические параметры разводки
Разница в работе систем проявляется в перепаде давления и теплоотдаче приборов. В однотрубной схеме каждый последующий радиатор получает теплоноситель с более низкой температурой, что требует установки байпасов для регулировки. Двухтрубная система лишена этого недостатка, так как каждый прибор подключен параллельно.
| Характеристика | Однотрубная система | Двухтрубная система | Влияние на эксплуатацию |
|---|---|---|---|
| Средний диаметр трубы | 25-32 мм (ПП) | 20-25 мм (ПП) | Влияет на скорость потока |
| Теплоотдача радиаторов | Снижается к концу линии | Равномерная во всех точках | Комфорт в дальних комнатах |
| Перепад давления | Высокий | Низкий/Средний | Нагрузка на циркуляционный насос |
| Сложность гидравлики | Низкая | Средняя/Высокая | Требуется точный расчет |
| Расход теплоносителя | Минимальный | Повышенный | Объем заполнения системы |
Организация монтажных работ
Установка системы отопления требует тщательной подготовки поверхности и точного расчета точек размещения радиаторов. Для реализации проекта используются современные полимерные материалы, обеспечивающие герметичность и долговечность соединений.

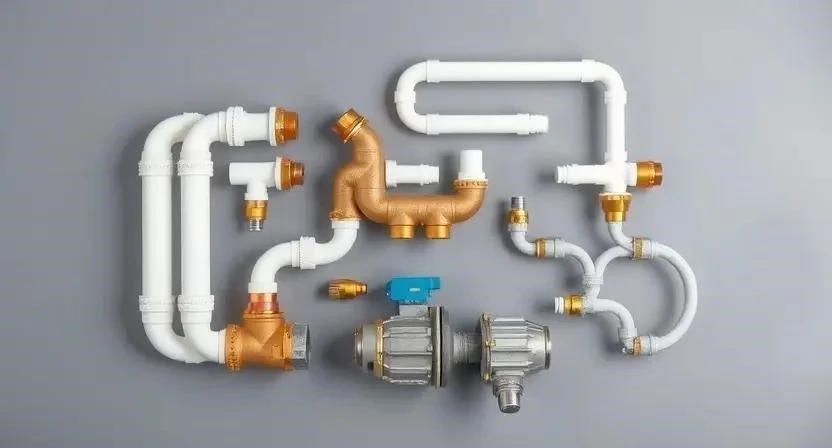

Необходимые материалы:
- Трубы из полипропилена или сшитого полиэтилена;
- Радиаторы (алюминиевые, биметаллические или стальные);
- Фитинги (угольники, тройники, муфты);
- Запорные краны и регулировочные вентили;
- Крепежные кронштейны для труб и радиаторов;
- Теплоизоляция из вспененного полиэтилена;
- Радиаторные клапаны и термоголовки;
- Герметик и уплотнительные прокладки;
- Смесительный узел и расширительный бак;
- Циркуляционный насос.
Требуемый инструмент:
- Паяльник для полипропиленовых труб;
- Труборез или ножовка по металлу;
- Строительный уровень;
- Набор гаечных и разводных ключей;
- Перфоратор с набором буров;
- Рулетка и разметочный карандаш;
- Манометр для проверки давления.
Процесс монтажа разделен на последовательные этапы, каждый из которых требует контроля качества.
- Разработка проекта и разметка трасс (3-5 часов).
- Подготовка стен и пола, бурение отверстий (4-6 часов).
- Установка радиаторов на кронштейны (2-4 часа на прибор).
- Монтаж основных магистралей подачи (6-10 часов).
- Установка обратной линии (только для двухтрубной системы) (6-10 часов).
- Сварка фитингов и подключение радиаторов (3-5 часов на прибор).
- Монтаж циркуляционного насоса и котла (4-8 часов).
- Установка расширительного бака и группы безопасности (2-3 часа).
- Заполнение системы теплоносителем (2-4 часа).
- Проверка герметичности всех соединений под давлением (3-5 часов).
- Прогрев системы и удаление воздушных пробок (2-4 часа).
- Финальная балансировка температуры радиаторов (3-6 часов).
Из личного опыта: при монтаже однотрубной системы в небольшом дачном доме площадью 60 м² удалось сэкономить около 15 000 рублей на трубах. Однако пришлось увеличить количество секций в последнем радиаторе на 25%, чтобы компенсировать потерю тепла.
Частые ошибки новичков:
Неправильный подбор диаметра трубы приводит к шуму в системе или недостаточному прогреву. Отсутствие байпасов в однотрубной разводке делает невозможным регулирование температуры в отдельных комнатах. Игнорирование теплоизоляции труб в неотапливаемых зонах ведет к огромным теплопотерям.
Меры безопасности:
Все работы с электрооборудованием (котел, насос) проводить при отключенном питании. При опрессовке системы использовать только сертифицированные манометры. Соблюдать осторожность при работе с паяльником во избежание ожогов.
Срок службы и обслуживание
Долговечность системы зависит от выбранного материала. Полипропилен служит до 50 лет, но чувствителен к перепадам температуры выше 95°C. Сшитый полиэтилен более эластичен и устойчив к коррозии, что делает его идеальным для скрытого монтажа в стяжку пола.
Эксплуатация двухтрубной системы требует периодической проверки работы насоса и балансировки клапанов. Однотрубная разводка менее требовательна в уходе, так как имеет более простую конструкцию. В обоих случаях раз в год рекомендуется проверять давление в расширительном баке и удалять воздух из верхних точек системы.
Эстетические аспекты оформления
Внешний вид отопления зависит от способа прокладки труб. Открытый монтаж в однотрубной системе выглядит лаконично, так как идет одна линия вдоль стен. Двухтрубная разводка при открытом способе создает визуальный шум из-за удвоенного количества труб, что требует использования декоративных коробов.
Скрытый монтаж в штробах или стяжке полностью убирает коммуникации из поля зрения. В этом случае эстетика не зависит от типа разводки. При выборе дизайна интерьера рекомендуется использовать радиаторы в цвет стен или устанавливать внутрипольные конвекторы, которые одинаково эффективно работают с обоими типами систем.
Финансовые затраты на устройство
Стоимость реализации проекта складывается из цены материалов и оплаты услуг монтажника. Двухтрубная система требует почти в два раза больше труб и фитингов, что существенно увеличивает смету.
| Статья расходов | Однотрубная (на 5 рад.) | Двухтрубная (на 5 рад.) | Разница |
|---|---|---|---|
| Трубы и фитинги | 8 000 — 12 000 руб. | 15 000 — 22 000 руб. | + 7 000 — 10 000 руб. |
| Радиаторы и арматура | 20 000 — 30 000 руб. | 20 000 — 30 000 руб. | Без изменений |
| Работа мастера | 10 000 — 15 000 руб. | 18 000 — 25 000 руб. | + 8 000 — 10 000 руб. |
| Расходные материалы | 2 000 — 3 000 руб. | 3 000 — 5 000 руб. | + 1 000 — 2 000 руб. |
| 40 000 — 60 000 руб. | + 16 000 — 22 000 руб. |
Из личного опыта: при расчете сметы для двухэтажного дома площадью 120 м² стоимость работы по двухтрубной разводке оказалась выше на 40% из-за сложности прокладки обратной магистрали через перекрытия.
Сравнительный анализ преимуществ и недостатков
Каждый вариант имеет свои сильные и слабые стороны, которые проявляются в процессе эксплуатации.
| Критерий | Однотрубная система | Двухтрубная система |
|---|---|---|
| Плюсы | Низкая цена, простой монтаж, малый расход труб | Равномерный прогрев, гибкая настройка температуры |
| Минусы | Неравномерный нагрев, сложность регулировки | Высокая стоимость, большой объем материалов |
| Сложность | Легко собрать своими руками | Требует профессионального расчета |
| Эффективность | Средняя (для малых площадей) | Высокая (для любых площадей) |
| Надежность | Высокая (минимум соединений) | Средняя (больше точек утечки) |
Критерии подбора схемы отопления
Выбор конкретной разводки должен основываться на технических параметрах помещения и доступном бюджете. Не рекомендуется использовать однотрубную систему в домах с количеством комнат более пяти или при наличии высоких теплопотерь через стены.
Рекомендации по выбору:
- Для дач и небольших коттеджей (до 80 м²) выбирайте однотрубную систему.
- В домах с большой площадью и множеством комнат оптимальна двухтрубная разводка.
- Если бюджет сильно ограничен, используйте однотрубную схему с увеличенным диаметром магистрали.
- Для систем с теплыми полами в качестве основы лучше подходит двухтрубная гидравлика.
- При установке дорогостоящих дизайнерских радиаторов выбирайте двухтрубную схему для их максимальной эффективности.
- В помещениях с разными температурными режимами (например, спальня и гостиная) необходима двухтрубная разводка.
| Тип помещения | Рекомендуемая система | Причина выбора | Бюджет |
|---|---|---|---|
| Малая дача | Однотрубная | Минимум затрат | Эконом |
| Квартира-студия | Однотрубная | Простота монтажа | Эконом |
| Загородный дом 100+ м² | Двухтрубная | Комфортный климат | Средний/Премиум |
| Дом с разными зонами | Двухтрубная | Возможность зонирования | Средний |
| Помещение с высокими потолками | Двухтрубная | Высокая теплоотдача | Средний |
Рекомендации профессиональных монтажников
Опытные мастера советуют всегда закладывать небольшой запас по мощности котла при использовании двухтрубной системы, так как объем теплоносителя в ней выше. Для однотрубных систем критически важно правильно рассчитать диаметр трубы: если он будет слишком мал, последние радиаторы останутся холодными даже при максимальной мощности котла.
Дизайнеры рекомендуют планировать трассы труб на этапе черновых работ, чтобы избежать установки неэстетичных пластиковых коробов. Использование коллекторного узла в двухтрубной системе позволяет управлять каждой комнатой отдельно, что значительно повышает энергоэффективность дома.
Из личного опыта: однажды столкнулся с ситуацией, когда в двухтрубной системе использовали трубы одного диаметра для подачи и обратки на всем протяжении. Это привело к избыточному шуму в трубах из-за слишком высокой скорости потока. Правильно — сужать диаметр к конечным приборам.
Ответы на популярные вопросы
Какая система надежнее в эксплуатации?
Однотрубная система считается более надежной за счет меньшего количества соединений и фитингов, что снижает риск протечек.
Можно ли переделать однотрубную разводку в двухтрубную?
Это возможно, но потребует полной замены трубопровода и прокладки новой линии обратки, что фактически равноценно новому монтажу.
Нужен ли насос в однотрубной системе?
В небольших системах можно обойтись естественной циркуляцией, но для комфорта и скорости прогрева установка насоса крайне желательна.
Почему в однотрубной системе радиаторы греют по-разному?
Теплоноситель отдает энергию по мере движения, поэтому к концу цепочки его температура падает.
Какой материал труб лучше выбрать для двухтрубной системы?
Сшитый полиэтилен (PEX) оптимален для скрытого монтажа, полипропилен (PP-R) — для открытого из-за его доступности и простоты пайки.
Как сэкономить на двухтрубной разводке?
Использовать комбинированную схему: основные магистрали из полипропилена, а подводку к радиаторам — из более дешевых материалов.
Влияет ли количество секций радиатора на выбор системы?
Да, в однотрубных системах последние радиаторы делают более массивными, чтобы компенсировать низкую температуру воды.
Что такое байпас и зачем он нужен?
Это перемычка между подачей и обраткой, которая позволяет части теплоносителя идти в обход радиатора, регулируя его температуру.
