Как выбрать самый экономичный комнатный термостат для котла отопления

Разновидности регулирующих приборов

Терморегуляторы для котла отопления с опцией регулирования температуры разделяются на несколько видов:

  • механические модели с одной функцией;
  • программируемые модели с большим набором вспомогательных настроек.

Также подобные конструкции бывают беспроводными и проводными. Терморегуляторы устанавливаются в выбранное место, подсоединяется датчик температуры и соединяется с управляющим устройством.

Выбор комнатного программируемого устройства

Вариант электронного термодатчика для котла отопления помогает подобрать подходящий температурный режим и изменять его по своему усмотрению. Комнатный термостат устанавливает заданные показатели каждый день. Некоторые значения уставок можно программировать, например, когда день сменяет ночь.

Подобные контроллеры имеют дополнительные опции. Например, функция, позволяющая остановить отопление на некоторое время, а потом его возобновить. Также можно менять программируемые температуры на время настроенных периодов. Еще одной полезной опцией считается возможность менять интенсивность прогрева.

Термостат как центральный элемент

Центральный терморегулятор для котла отопления (регулятор температуры) размещается на определенном расстоянии от отопительного агрегата и позволяет отключать и включать оборудование по всему дому.

Терморегулятор для радиатора отопления. Какую задачу выполняет это устройство и в чем его преимущество? Каков принцип работы и правильный монтаж? Цены также имеют значение. Подробнее в специальной публикации.

Модели прошлых лет соединяются проводами с отопительным агрегатом напрямую, а более современные конструкции отличаются дистанционным управлением. Новейшие приборы монтируются в двухконтурные агрегаты Beretta, Ferroli и АОГВ. Пользуются популярностью комнатные регулирующие механизмы для котлов марки Protherm и Gsm. Они отличаются дилатометрическим механизмом.

Комнатные устройства останавливают нагрев при возникающей необходимости. Они контролируют температуру воздуха и при падении температурного значения подключают отопление. Самым лучшим местом для микроконтроллера считается спальная комната и гостиная.

Термостатические клапаны для регулировки

Такое устройство позволяет создать определенную температуру теплоносителя за счет смешивания потоков прямой и обратной магистрали. Прибор помогает контролировать температурные значения при помощи изменения расхода горячей воды через батарею. При этом механизм контролирует подачу горячей воды через батарею, но не через котел. Он устанавливается в любом помещении, где нужно поддерживать определенную температуру.

Терморегулятор для котла отопления своими руками

Купить можно все, а при желании терморегулятор можно собрать самостоятельно своими руками. Для конструкции не потребуется редких радиодеталей, но не обойтись без определенных знаний и опыта работы с подобными комплектующими.

Для начала учитываем тот факт, что автоматические приборы склонны к автогенерации (самовозбуждению). Поэтому близкое расположение датчика к прибору может стимулировать его к неконтролируемым процессам включения или выключения.

На это также воздействует его размещение относительно обогревающего прибора или внешнее охлаждение, поскольку электронные устройства имеет свою границу точности. Здесь сложно определить градусное значение, при котором устройство сработает.

Эти аспекты должны учитываться в схеме простого механизма. Датчик заменит терморезистор, и при нагревании будет падать его сопротивление. Деталь включается в цепь с переменным резистором, отвечающего за температурные показатели, необходимые для чувствительности терморегулятора, и делителем напряжения.

Действие прибора

При высоком нагреве аппарат реагирует на работу охладительной системы. В этом случае у терморезистора сопротивление незначительное. Охлаждение воздуха активизирует его подъем, и влияет на усиление напряжения на делителе.

При максимальном сопротивлении включатся терморезистор, и начинается процесс зарядки конденсатора. Цепочная реакция обусловлена включением вентилятора. Чтобы избавиться от автогенерации, следует прибегнуть к помощи блоков. Они временно обеспечат задержку выключения, причем временной интервал может быть существенным.

  • Терморегулятор имеет универсальное назначение, и может применяться в помещениях, где необходим постоянный температурный контроль.
  • Рекомендуется устанавливать прибор в комнате на 20 градусов.
  • Ночной режим должен варьироваться в пределах 17−19 С.
  • Практика убеждает в несложном процессе сборки терморегулятора.

Прибор незаменим для хозяев с автономным отоплением. Ведь просто купить незаменимую деталь в пару сотен рублей, способную обеспечить безопасность и функциональность отопительной системе, чем ее ремонтировать в недалеком будущем. Вы сможете контролировать объем подаваемой воды в трубопровод и батареи, и сэкономить на отопительном ресурсе.

Для чего нужны

Температура – основная физическая величина, притом достаточная для контроля работы и управления котлом и всей системой отопления в доме. Достаточно знать, на сколько нагрет теплоноситель,  чтобы в минимальном объеме автоматизировать работу котла.

Если добавить термометр, установленный в помещении, уже можно говорить об энергоэффективном управлении котлом и большем комфорте для жильцов.

Для пользователя важнее всего подобрать оптимальный вариант комнатного термостата так, чтобы было удобно регулировать температуру в помещении. Выбирать предстоит из механических или электронных устройств.

Большую точность и удобство предоставляют электронные термостаты, однако механические устройства до сих пор находят себе применения, в основном за счет своей дешевизны, простоты и, главное, энергонезависимости.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

  • Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
  • Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
  • Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
  • Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус. Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус. Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней. Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении. Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др. Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Установка и подключение прибора

Монтаж бытового регулятора состоит из двух этапов – крепление в удобном месте и присоединение к газовому (твердотопливному) котлу. Чтобы термостат фиксировал температуру без отклонений, располагайте регулирующий элемент согласно рекомендациям:

  • минимальная высота от пола – 1.5 м, максимальная – 1.7 м;
  • в пределах 1 м от прибора не должны стоять радиаторы отопления, обогреватели или другая бытовая техника, искажающая тепловую картину (включая кондиционеры);

    Регулятор температуры нужно ставить подальше от различных источников тепла или холода

  • исключите воздействие сквозняков, работающей вентиляции;
  • нежелательно ставить датчик в отдалении от обогреваемых комнат.

После крепления прибора на стене согласно указаниям производителя проложите провод до источника тепла скрытым либо открытым способом (при наличии проводного подключения). Как подключить регулятор к котлу:

  1. Один конец управляющего кабеля подсоедините к контактам с маркировкой COM (общий) и NO (нормально открытый) термостата. На беспроводной модификации эти клеммы находятся в релейном блоке.
  2. В инструкции по эксплуатации теплогенератора отыщите схему подключения выносного термостата, маркировку и местонахождение контактов.
  3. Снимите или откиньте переднюю панель газового отопителя, закрывающую доступ к плате управления и разъемам.
  4. Извлеките перемычку, вставленную между указанными в паспорте клеммами. Не выбрасывайте деталь, впоследствии она может понадобиться.
  5. Подсоедините к освобожденным клеммам провода, идущие от контактов регулятора. Соблюдать полярность не нужно.
  6. При монтаже беспроводного термостата подведите к релейному блоку трехжильный кабель питания 220 В с заземляющим проводом.

Подробности установки терморегулятора беспроводного типа демонстрируются на видео:

Энергонезависимые напольные котлы, оборудованные газовой автоматикой 630 SIT, 710 MiniSIT, САБК, «Орион» и подобными, несовместимы с дистанционными регуляторами. Причина – полностью механическая конструкция газового клапана и отсутствие электрических цепей, куда можно включить реле–прерыватель.

Схема присоединения регулятора к клапану SIT 820 NOVA

Исключение – газовые теплогенераторы, оборудованные автоматикой «Каре» и последним поколением итальянских клапанов EuroSIT – 820 NOVA. В указанных блоках предусмотрены электромагнитные клапаны и специальные контакты для присоединения наружных термостатов двух типов – механического и цифрового.

В автоматике «Каре» задействован электромагнитный клапан, куда подключается терморегулятор

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

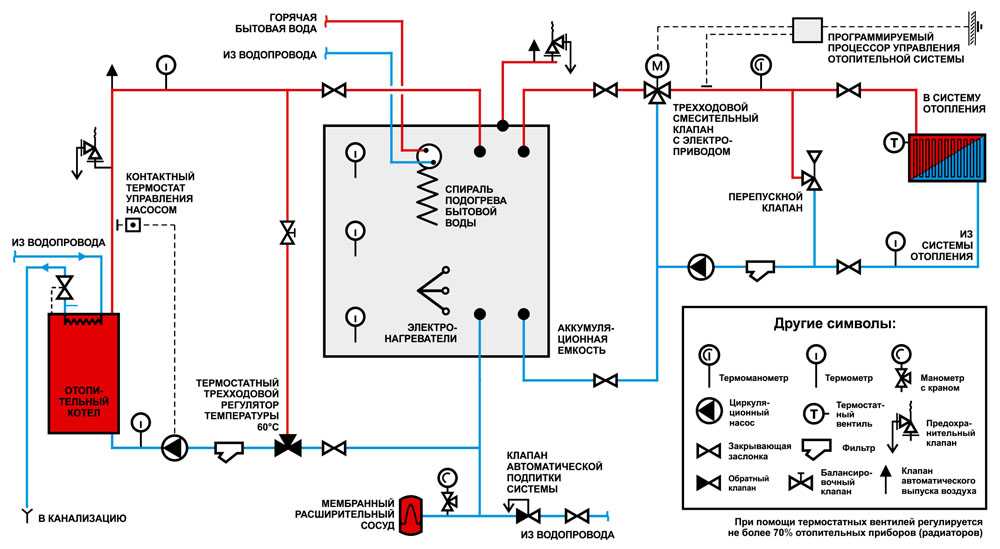

Схемы открытой системы отопления с циркуляционным насосом и баком

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

  1. Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
  2. Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
  3. Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Автоматика для управления работой насоса

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов

Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Сложно ли установить датчик?

Максимальная эффективность работы терморегуляторов для газовых котлов возможна только после правильной установки. Что же тут сложного? А давайте пробежимся по инструкции.

Шаг 1: Выбор терморегулятора

Желательно, чтобы терморегулятор был той же фирмы, что и котел. Так получится значительно упростить процесс монтажа. Если решили использовать проводные датчики, то их нужно установить еще до начала ремонтных работ, иначе придется повредить отделку, чтобы проложить кабель. Еще обязательно перед покупкой устройства просчитать отапливаемую площадь, это поможет избежать простоя оборудования.

Шаг 2: Выбор места

Если речь идет о дистанционных приборах, которые устанавливаются в любом месте, то важно правильно подобрать помещение. Желательно выбрать наиболее посещаемое, например, гостиную. Иногда его ставят в самой холодной комнате, все зависит от потребностей

Датчик должен располагаться на открытом пространстве. Следует исключить загромождение его мебелью, шторами и иными предметами быта. Также не допускается размещение в близости от электрических и отопительных приборов. Нежелательно и попадание на устройство солнечных лучей или сквозняков. Если на радиаторах отопления в комнате, где монтируется контролирующий датчик терморегулятора, установлены вентили с термоголовками, то их необходимо заменить на обыкновенные, с ручной регулировкой. Иначе они могут исказить показания прибора, и система будет работать некорректно

Иногда его ставят в самой холодной комнате, все зависит от потребностей. Датчик должен располагаться на открытом пространстве. Следует исключить загромождение его мебелью, шторами и иными предметами быта. Также не допускается размещение в близости от электрических и отопительных приборов. Нежелательно и попадание на устройство солнечных лучей или сквозняков. Если на радиаторах отопления в комнате, где монтируется контролирующий датчик терморегулятора, установлены вентили с термоголовками, то их необходимо заменить на обыкновенные, с ручной регулировкой. Иначе они могут исказить показания прибора, и система будет работать некорректно.

Монтаж контролирующего датчика терморегулятора котла

Шаг 3: Подключение

Для начала необходимо внимательно ознакомиться с прилагаемой инструкцией, схемой и действовать только согласно рекомендациям производителя. Подключить прибор можно или с помощью клеммы на газовом оборудовании или подсоединив кабель. Все зависит от выбранной модели. Контролирующий элемент необходимо располагать на высоте 1,5 метра от пола и на внутренней стене. Это связано с тем, что теплый воздух находится наверху, холодный, наоборот, концентрируется снизу, а наружные стены более холодные. Перед подключением обязательно обесточьте объект, а затем соедините ноль, фазу и землю.

Шаг 4: Настройка

Теперь следует задать необходимые параметры. Обычно на лицевой панели прибора находятся кнопки, с их помощью и производятся необходимые настройки. В этом случае опять пригодится техническая документация устройства, в которой подробно описан процесс программирования. Устанавливается шаг и температура нагрева. Есть еще функция задержки срабатывания терморегулятора. Например, при кратковременных сквозняках устройство определяет их и не включается. Более дорогостоящие модели могут иметь еще ряд опций.

Программирование терморегулятора котла

Шаг 5: Рекомендации по эксплуатации

Рекомендуется выставлять температуру 20 градусов. В домах с маленькими детьми, пожилыми и людьми с ограниченными возможностями ее повышают до 22 °C. А вот с целью экономии в ночное время можно выставить на несколько градусов ниже. Чтобы повысить эффективность, обязательно позаботьтесь о надежной теплоизоляции дома.

Если вы сомневаетесь, нужно ли приобретать дорогостоящее оборудование, то всегда можно испытать эффект на более дешевых и простых механических моделях. Не допускайте простоев прибора и своевременно меняйте батарейки.
