Создание надежной системы водоснабжения в жилом помещении требует точного планирования и использования качественных полимерных материалов. Процесс установки считается средним по сложности и обычно занимает от 3 до 7 дней в зависимости от площади объекта. Средняя стоимость материалов и работ варьируется в зависимости от выбранного бренда и схемы разводки. Правильный монтаж труб из сшитого полиэтилена гарантирует отсутствие протечек на протяжении всего срока эксплуатации системы.
Подготовка к реализации проекта
Оценка сложности предстоящих работ начинается с анализа схемы разводки и определения количества точек водоразбора. Для успешного выполнения задачи требуются базовые навыки работы с ручным и электроинструментом, а также понимание принципов гидравлики. Оптимально проводить данные работы после завершения черновых отделочных этапов, но до заливки чистовой стяжки пола или финишной отделки стен.
Подбор необходимых комплектующих
Для создания герметичного контура используются специализированные элементы, которые обеспечивают долговечность соединений. Важно подбирать все детали одного производителя, чтобы избежать проблем с совместимостью диаметров и типов резьбы.
- Трубы PEX (ПЭ-Xa или ПЭ-Xb) соответствующего диаметра;

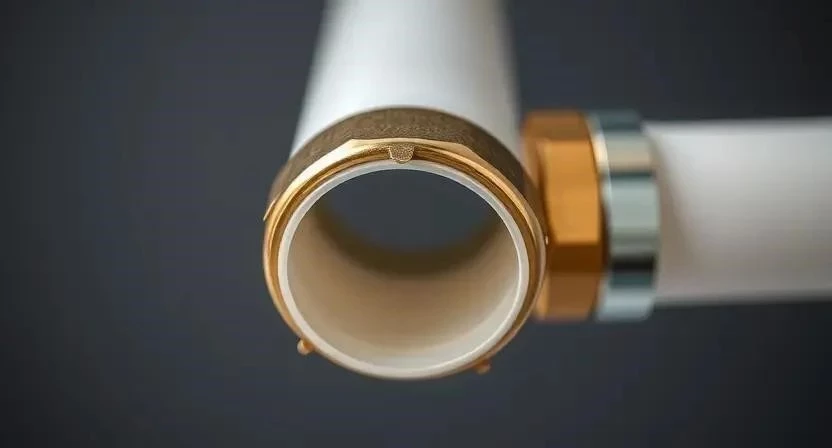

- Аксиальные надвижные гильзы;
- Пресс-фитинги для соединений;

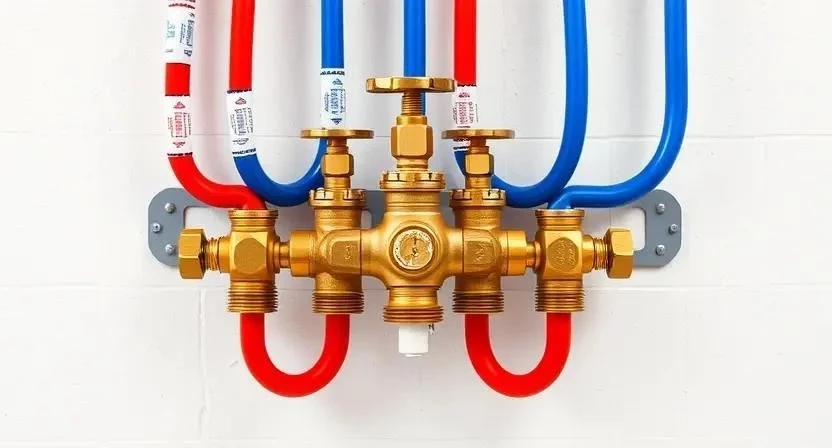

- Коллекторные группы для распределения потоков;
- Теплоизоляционный утеплитель (энергофлекс);
- Монтажные клипсы и хомуты;
- Герметизирующая лента или нить;
- Дренажные трубки для слива системы.
Расход материалов рассчитывается исходя из общей длины трасс с учетом запаса 10-15% на подрезку и изгибы.
| Наименование материала | Диаметр, мм | Средний расход на точку | Применение |
|---|---|---|---|
| Труба PEX | 16 | 4-7 метров | Подвод к приборам |
| Труба PEX | 20 | 3-5 метров | Магистральные линии |
| Надвижная гильза | 16 / 20 | 2 шт. на соединение | Фиксация фитинга |
| Коллектор | 3/4″ — 1″ | 1 шт. на зону | Распределение воды |
| Утеплитель | 16 / 20 | 1 метр на 1 метр трубы | Теплоизоляция |

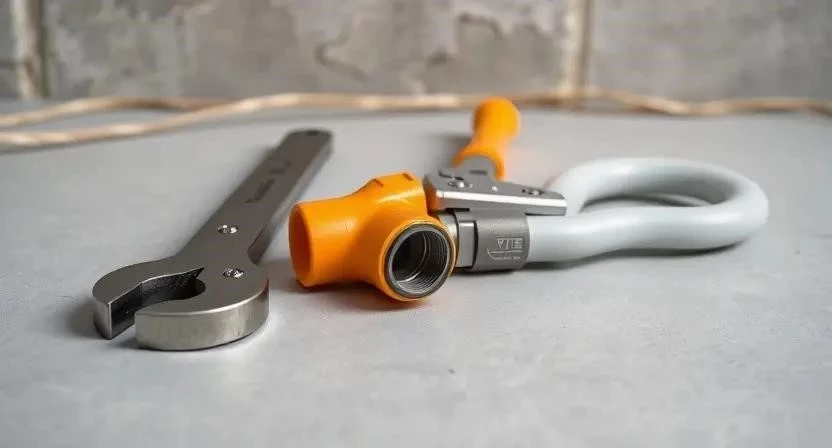

Инструментарий для работы
Качество соединений напрямую зависит от используемого оборудования. Применение бытовых плоскогубцев или обычных ножей недопустимо, так как это приводит к деформации среза и последующим протечкам.
- Пресс-инструмент (аксиальный или радиальный) — для обжима гильз;
- Специальные ножницы для труб — обеспечивают ровный перпендикулярный срез;
- Калибратор — восстанавливает круглую форму трубы после резки;
- Строительный уровень — контроль горизонтали и вертикали;
- Рулетка — точный замер длины участков;
- Маркер — разметка точек крепления;
- Перфоратор или дрель — монтаж клипс к основанию.
Дорогостоящий пресс-инструмент целесообразно брать в аренду, если монтаж производится единожды, так как стоимость покупки профессионального оборудования может быть сопоставима с ценой работы мастера.
| Инструмент | Назначение | Статус | Ориентировочная цена аренды/покупки |
|---|---|---|---|
| Пресс для PEX | Обжим соединений | Обязательно | от 500 руб./сут |
| Труборез | Чистый срез трубы | Обязательно | 1200 — 3000 руб. |
| Калибратор | Исправление геометрии | Обязательно | 500 — 1500 руб. |
| Уровень | Выравнивание | Желательно | 800 — 2000 руб. |
| Рулетка | Замеры | Обязательно | 300 — 700 руб. |
Организация рабочего пространства
Сначала проводится полная очистка рабочих зон от строительного мусора и пыли. Стены и пол в местах прохождения трасс защищаются пленкой, чтобы избежать загрязнения. Организуется отдельная зона для хранения бухт труб, чтобы они не перекручивались и не заломились. Весь крупный мусор выносится из помещения до начала раскладки системы.
Подготовка оснований и поверхностей
Очистка основания включает удаление всех выступающих элементов, которые могут повредить трубу. При необходимости выполняется выравнивание пола и грунтовка поверхностей для лучшего сцепления с крепежом. Устанавливается монтажный пояс по периметру помещения, который служит направляющей и компенсирует тепловое расширение. Перед укладкой труб проверяется общая готовность поверхности, отсутствие острых кромок бетона или кирпича.
Технология монтажа по шагам
Процесс установки требует строгого соблюдения последовательности действий для обеспечения герметичности всей разводки.
- Разметка трасс согласно утвержденной схеме (2 часа).
- Раскрой трубы с помощью специальных ножниц (1 час).
- Калибровка среза трубы для восстановления формы (1 час).
- Установка надвижной гильзы на трубу (2 часа).
- Соединение трубы с фитингом до упора (2 часа).
- Прессовка соединения аксиальным или радиальным методом (3 часа).
- Проверка плотности прилегания гильзы к фитингу (1 час).
- Крепление труб к поверхности с помощью клипс (3 часа).
- Подключение всех линий к коллектору (4 часа).
- Укладка труб в стяжку или штробы (6 часов).
- Тестовая опрессовка системы давлением (24 часа).
- Финальная проверка герметичности всех узлов (1 час).
Из личного опыта: однажды при монтаже в частном доме я обнаружил, что труба была загнута под слишком острым углом. Это привело к микрозалому, который не был заметен визуально, но вызвал падение давления при опрессовке. Пришлось переделывать участок, что подтверждает важность соблюдения радиуса изгиба.
Технические нюансы и правила

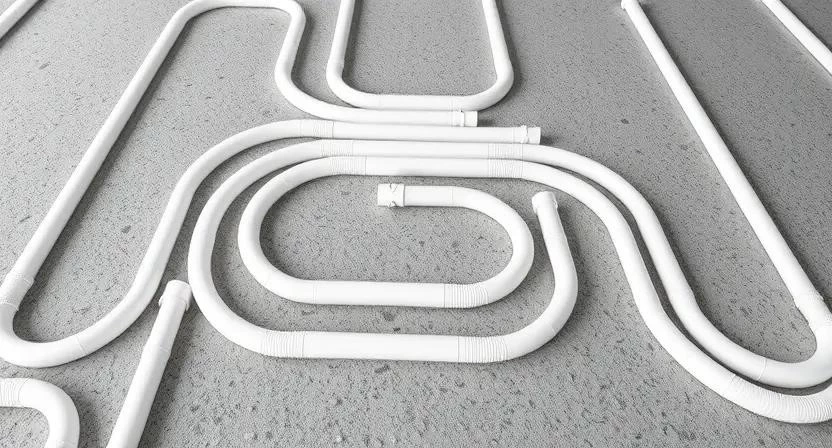

Соблюдение температурного режима в помещении при монтаже предотвращает излишнюю жесткость или чрезмерную мягкость полимера. Необходимо учитывать коэффициент теплового расширения, оставляя небольшие запасы длины в длинных пролетах. Радиус изгиба трубы не должен быть меньше пятикратного диаметра самой трубы, чтобы избежать сужения проходного сечения. Важно использовать только совместимые фитинги, предназначенные именно для сшитого полиэтилена.
Практика показывает, что использование оригинальных гильз того же бренда, что и труба, сокращает риск протечек на 15%, так как допуски по диаметру в таких системах минимальны.
Типичные ошибки при установке
Несоблюдение технологии часто приводит к аварийным ситуациям, которые обнаруживаются только после заливки стяжки.
- Перетяжка или недожим гильзы прессом.
- Отказ от использования калибратора после резки.
- Создание слишком острых углов изгиба.
- Смешивание материалов разных производителей.
- Монтаж труб без использования теплоизоляции.
- Игнорирование зазоров на тепловое расширение.
- Недостаточное количество точек крепления клипсами.
Случалось, что из-за пропуска этапа калибровки труба входила в фитинг с усилием, что смещало уплотнительное кольцо. В итоге при опрессовке в этом месте появилась капля, и соединение пришлось полностью переделывать.
Экономический расчет
Стоимость системы складывается из затрат на комплектующие, аренду оборудования и оплату труда.
| Статья расходов | Количество (пример) | Средняя цена | |
|---|---|---|---|
| Труба PEX 16мм | 100 м | 120 руб/м | 12 000 руб. |
| Фитинги и гильзы | 20 шт. | 250 руб/шт | 5 000 руб. |
| Коллекторный узел | 1 комплект | 8 000 руб | 8 000 руб. |
| Аренда пресса | 3 дня | 500 руб/сут | 1 500 руб. |
| Работа мастера | — | от 1000 руб/т. | 15 000 руб. |
| Вариант реализации | Затраты | Срок выполнения | Экономия |
|---|---|---|---|
| Своими руками | 26 500 руб. | 5-7 дней | 15 000 руб. |
| С наймом бригады | 41 500 руб. | 3 дня | 0 руб. |
Эксплуатация и завершение работ
После завершения монтажа и успешной опрессовки начинается этап эксплуатации. Контроль давления в системе должен осуществляться регулярно, особенно в первые месяцы работы. Срок службы труб из сшитого полиэтилена составляет более 50 лет при соблюдении температурных норм. Заливать стяжку пола или закрывать штробы можно только после того, как система простояла под давлением не менее 24 часов без падения показателей манометра.
Сравнение с иными технологиями
В отличие от полипропилена, сшитый полиэтилен не требует пайки и позволяет создавать лучевые схемы разводки без соединений в полу. Металлопластик обладает схожей гибкостью, но уступает в надежности при высоких температурах и давлениях. Полипропилен дешевле, однако его жесткость затрудняет монтаж в ограниченном пространстве и требует большего количества фитингов.
Ответы на часто задаваемые вопросы
Можно ли использовать сшитый полиэтилен для горячей воды?
Да, материал специально разработан для работы в системах горячего водоснабжения и отопления.
Чем отличается ПЭ-Xa от ПЭ-Xb?
ПЭ-Xa имеет более однородную структуру молекул и лучшую «память» формы, ПЭ-Xb чуть более жесткий и дешевый.
Обязательно ли использовать калибратор?
Да, без него диаметр трубы после реза может быть овальным, что приведет к протечке.
Каков максимальный радиус изгиба?
Рекомендуемый радиус составляет не менее 5 диаметров трубы.
Можно ли монтировать трубы без утеплителя?
Можно, но это приведет к теплопотерям и возможному образованию конденсата на трубах ХВС.
Как проверить систему на протечки?
С помощью ручного или электрического опрессовочного насоса, создав давление в 1.5-2 раза выше рабочего.
Какой срок службы у таких труб?
При правильном монтаже срок эксплуатации достигает 50 лет.
Можно ли соединять трубы разных производителей?
Это не рекомендуется из-за возможных отклонений в толщине стенок, что снижает герметичность обжима.
