Монтаж системы отопления требует точного распределения теплоносителя по всем помещениям здания. Установка распределительного узла обычно занимает от 8 до 16 рабочих часов, а итоговая стоимость комплектующих напрямую зависит от количества контуров. Чтобы система работала эффективно, необходимо правильно выбрать коллектор для теплого пола. Грамотный подход к подбору оборудования гарантирует равномерный прогрев всей площади пола.
Основы работы распределительного узла
Распределительный узел работает по принципу разделения общего потока воды на несколько независимых петель. Количество контуров рассчитывается исходя из общей площади комнат: один контур обычно не должен превышать 80-100 квадратных метров. Размещать оборудование следует в центральной части здания, чтобы минимизировать длину труб от узла до крайних точек. Общее время выполнения работ по установке составляет около одного рабочего дня.
Комплектующие и расход материалов
Для качественного монтажа потребуется определенный набор деталей. Основной акцент делается на совместимости фитингов и типа трубы.

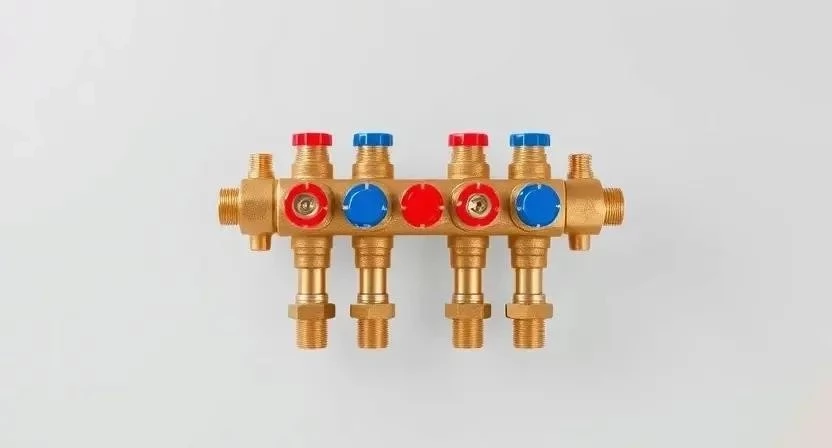

- Коллекторная группа (гребенка)
- Фитинги для подключения
- Труба PEX
- Запорная арматура
- Смесительный узел
- Циркуляционный насос

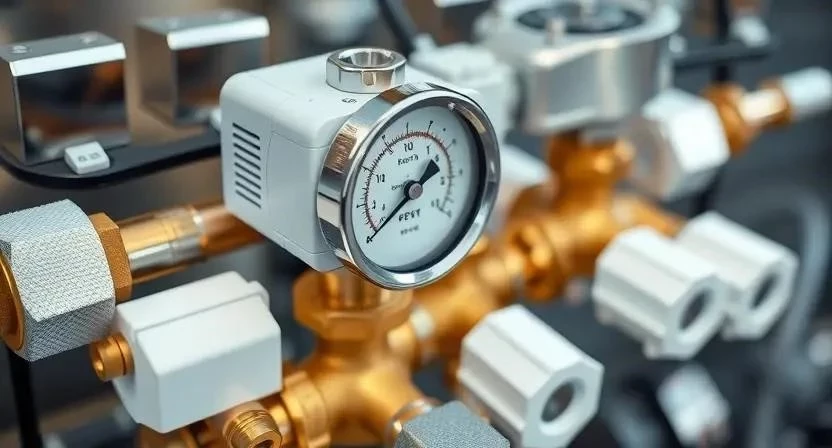

- Манометр для контроля давления
- Автоматический воздухоотводчик
- Сервоприводы для автоматики
- Монтажный шкаф
Расход материалов рассчитывается индивидуально под каждый объект, исходя из площади помещений и количества зон обогрева.
| Материал | Количество (пример) | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Коллекторная группа | 1 шт. | — | 12 000 руб. | 12 000 руб. |
| Труба PEX | 200 м | 5-7 м/м2 | 80 руб. | 16 000 руб. |
| Фитинги | 12 шт. | — | 300 руб. | 3 600 руб. |
| Монтажный шкаф | 1 шт. | — | 5 000 руб. | 5 000 руб. |
| Смесительный узел | 1 шт. | — | 8 000 руб. | 8 000 руб. |

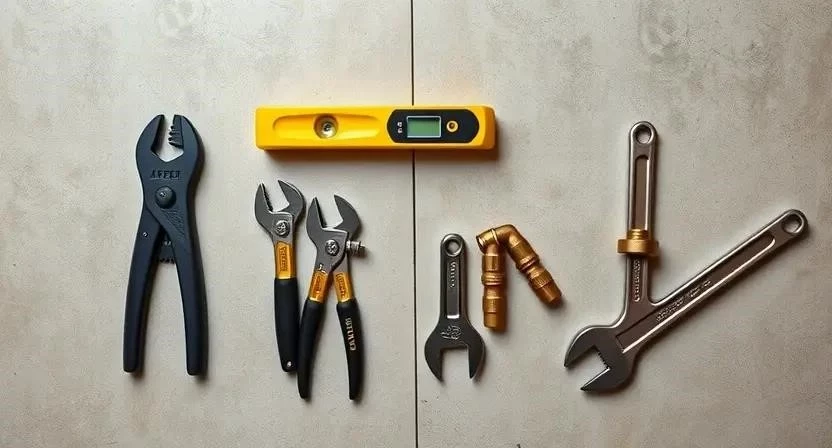

Инструментарий для монтажа
Правильный подбор инструментов ускоряет процесс и исключает повреждение труб. Рекомендуется использовать профессиональный пресс-инструмент для обеспечения герметичности соединений.
- Труборез — для ровного среза трубы
- Расширитель — для подготовки концов трубы
- Разводные ключи — для затяжки гаек
- Строительный уровень — для выравнивания шкафа
- Перфоратор — для крепления шкафа к стене
- Пресс-инструмент — для фиксации фитингов
- Рулетка — для разметки контуров
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Труборез | Чистый рез трубы | Обязательно | 1 500 руб. |
| Расширитель | Подготовка трубы | Обязательно | 2 000 руб. |
| Уровень | Контроль горизонтали | Обязательно | 800 руб. |
| Перфоратор | Монтаж в стену | Обязательно | 6 000 руб. |
| Пресс-клещи | Зажим фитингов | Обязательно | 15 000 руб. |

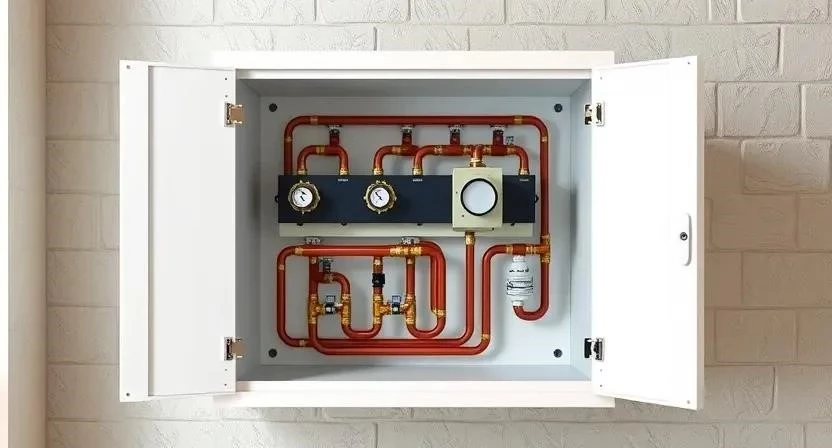

Организация места установки
Место под коллекторный шкаф выбирается в доступном коридоре или техническом помещении. Важно обеспечить свободный доступ к коммуникациям для последующего обслуживания и регулировки. Окружающие поверхности защищаются пленкой или картоном, чтобы избежать загрязнения отделки.
Подготовка основания и коммуникаций
Сначала монтируется стена под шкаф с соблюдением строгих вертикалей. Основание выравнивается с помощью строительной смеси, если поверхность имеет значительные перепады. Подготавливаются выводы труб ГВС и основного отопления, которые будут подключены к узлу. Проверка герметичности всех подводящих линий проводится до окончательной установки шкафа.
Пример из опыта: Однажды при монтаже в частном доме я обнаружил перекос стены на 2 см, что затруднило установку шкафа. Пришлось использовать регулируемые крепления, чтобы вывести узел в идеальный горизонт.
Пошаговый процесс установки
Технология монтажа требует строгого соблюдения последовательности действий для исключения ошибок в гидравлике.
- Установка монтажного шкафа (1 час). Фиксация к стене по уровню.
- Монтаж коллекторной гребенки (1.5 часа). Размещение подающего и обратного коллекторов.
- Подключение подачи и обратки (2 часа). Соединение с магистралью отопления.
- Подсоединение контуров теплого пола (3 часа). Фиксация каждой петли трубы PEX.
- Установка смесительного узла и насоса (2 часа). Монтаж оборудования для регулировки температуры.
- Монтаж сервоприводов и автоматики (1.5 часа). Установка приводов на клапаны.
- Опрессовка системы (2 часа). Подача давления для проверки прочности соединений.
- Настройка балансировки контуров (1 час). Регулировка расхода воды в каждой петле.
- Проверка на утечки (1 час). Осмотр всех стыков под давлением.
- Закрытие шкафа и финальная проверка (0.5 часа). Установка декоративной панели.
Пример из опыта: Во время подключения контуров в одном из проектов труба PEX оказалась слишком жесткой. Использование строительного фена для легкого прогрева помогло аккуратно завести её в фитинг без заломов.
| Этап работ | Время | Особенности |
|---|---|---|
| Монтаж шкафа | 1 час | Строго по уровню |
| Подключение труб | 5 часов | Использование пресса |
| Установка насоса | 2 часа | Соблюдение направления потока |
| Опрессовка | 2 часа | Давление выше рабочего в 1.5 раза |
| Балансировка | 1 час | Замер температуры в комнатах |
Технические нюансы эксплуатации
Теплоноситель в системе должен иметь температуру не выше 45-55 градусов, чтобы избежать повреждения стяжки пола. Давление в системе напрямую влияет на скорость циркуляции и износ циркуляционного насоса. Трубы внутри шкафа обязательно изолируются вспененным полиэтиленом для предотвращения конденсата. Совместимость материалов проверяется по типу резьбы и используемым уплотнителям.
Типичные ошибки при монтаже
Новички часто допускают промахи, которые приводят к неэффективному обогреву или протечкам.
- Неправильный расчет количества выходов, из-за чего приходится добавлять контуры.
- Отсутствие балансировочных клапанов, приводящее к перегреву ближних комнат.
- Монтаж системы без предварительной опрессовки.
- Ошибки в выборе диаметра труб, что создает избыточное сопротивление.
- Игнорирование гидроизоляции в зоне установки шкафа.
Пример из опыта: В одном случае заказчик решил сэкономить и не установил балансировочные клапаны. В итоге ближние к коллектору комнаты перегревались, а дальние оставались холодными, что потребовало полной переделки узла.
Расчет стоимости системы
Цена зависит от выбранного сегмента оборудования и необходимости привлечения специалистов.
| Вариант комплекта | Материалы | Работа мастера | |
|---|---|---|---|
| Бюджетный | 15 000 руб. | 7 000 руб. | 22 000 руб. |
| Средний | 30 000 руб. | 10 000 руб. | 40 000 руб. |
| Премиум | 60 000 руб. | 15 000 руб. | 75 000 руб. |
При самостоятельном монтаже экономия на услугах мастера составляет от 7 000 до 15 000 рублей, однако это требует наличия специального инструмента.
Обслуживание после запуска
Спуск воздуха из системы выполняется через автоматический воздухоотводчик при каждом запуске после простоя. Настройки термостатов проверяются в первый месяц эксплуатации для оптимизации температуры. Циркуляционный насос требует визуального осмотра на предмет шумов и вибраций раз в год. Срок службы качественного коллекторного оборудования составляет от 15 до 25 лет.
Сравнение вариантов оборудования
Ручное управление системой обходится дешевле, но требует постоянного контроля температуры вручную. Автоматизированные системы с сервоприводами значительно экономят электроэнергию и поддерживают заданный климат. При выборе материала корпуса латунь считается более устойчивой к коррозии, в то время как нержавеющая сталь отличается повышенной механической прочностью.
Ответы на часто задаваемые вопросы
Какой диаметр трубы выбрать для коллектора? Обычно используют трубы диаметром 16 мм, что оптимально для большинства бытовых систем.
Как часто нужно обслуживать узел? Рекомендуется проверять давление и удалять воздух раз в год перед началом отопительного сезона.
Можно ли установить коллектор без шкафа? Это возможно, но не рекомендуется, так как шкаф защищает оборудование от повреждений и скрывает трубы.
Что делать, если один контур греет хуже других? Необходимо отрегулировать балансировочный клапан на обратном коллекторе, увеличив подачу в этот контур.
Влияет ли бренд коллектора на срок службы? Да, проверенные европейские производители используют более качественную латунь и уплотнители.
Нужен ли расширительный бак в системе? Да, он необходим для компенсации расширения теплоносителя при нагреве.
Можно ли использовать обычный кран вместо балансировочного? Нет, обычный кран не позволяет точно настроить расход воды в петле.
Как проверить систему на утечки? С помощью ручного или электрического опрессовочного насоса, создав давление в 1.5 раза выше рабочего.
