Обеспечение стабильного давления в контуре отопления предотвращает разрыв труб и преждевременный выход из строя дорогостоящего котла. Монтаж данного оборудования характеризуется средней сложностью, занимает в среднем от 4 до 6 часов и требует финансовых затрат на комплектующие в размере 5–20 тысяч рублей. Правильная установка группы безопасности гарантирует защиту всей системы от критического перегрева и опасных гидроударов. Процесс требует строгого соблюдения технологической последовательности и точности в настройках.
Первичная оценка и подготовка к работам
Перед началом работ необходимо оценить уровень своих навыков в сантехнике, так как ошибки в герметизации могут привести к затоплению котельной. Для качественного выполнения монтажа достаточно базового опыта работы с резьбовыми соединениями и понимания принципов работы теплоносителя. Оптимальным временем для проведения таких манипуляций считается период межсезонья, когда система отопления отключена и трубы полностью обесточены. Общий временной ресурс должен учитывать время на застывание герметиков и проведение тестовых пусков.
Перечень комплектующих для монтажа
Комплектация системы включает в себя основной узел и соединительные элементы, которые обеспечивают герметичность и надежность всей обвязки котла. Для корректной работы важно подбирать детали с совместимыми диаметрами резьбы и соответствующим классом давления.

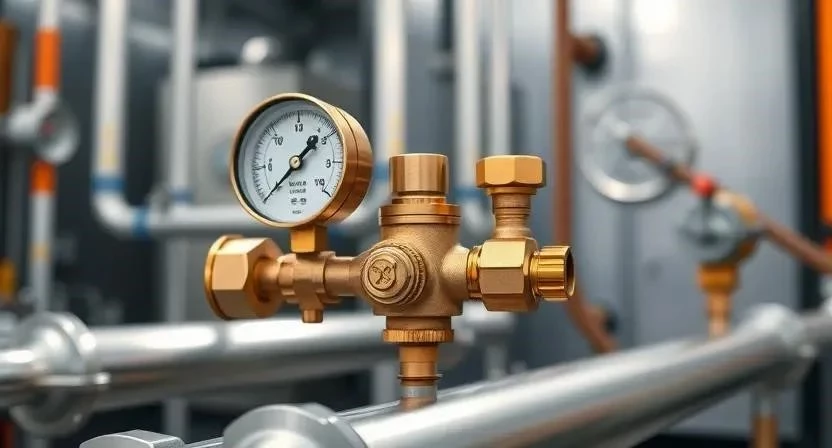

- Группа безопасности (комплект с манометром, клапаном и воздухоотводчиком)
- Расширительный бак подходящего объема
- Стальные или полипропиленовые трубы
- Переходники и фитинги (муфты, угольники, тройники)
- Фум-лента для первичной герметизации
- Анаэробный герметик для резьбовых соединений
- Запорные краны для обслуживания узла
- Сливной шланг для предохранительного клапана
| Материал | Количество | Расход на точку | Цена за ед. (примерно) | |
|---|---|---|---|---|
| Группа безопасности | 1 шт. | 1 шт. | 4500 руб. | 4500 руб. |
| Расширительный бак | 1 шт. | 1 шт. | 3000 руб. | 3000 руб. |
| Фитинги (набор) | 5-8 шт. | — | 200 руб. | 1200 руб. |
| Герметик/Фум-лента | 1 уп. | 10-20 см/стык | 400 руб. | 400 руб. |
| Трубы (отрезок) | 1-2 м | по факту | 800 руб. | 800 руб. |

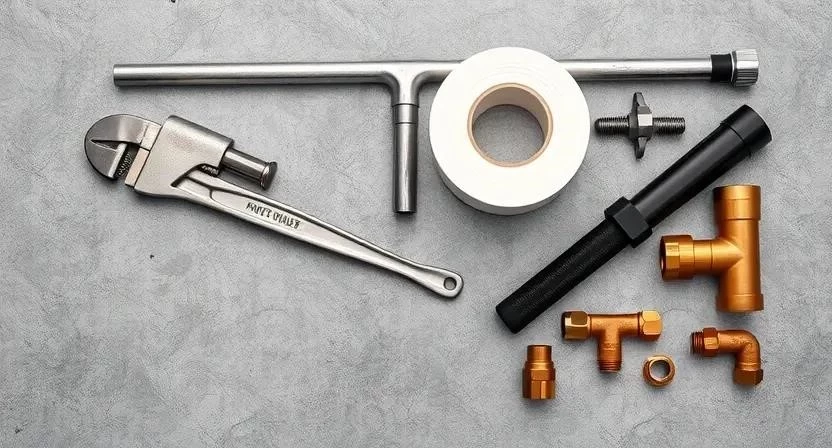

Оснащение для проведения установки
Подготовьте набор инструментов, который позволит выполнить монтаж без задержек и повреждения резьбы дорогостоящего оборудования. Использование специализированного инструмента значительно снижает риск перетяжки соединений.
- Разводной ключ (для работы с разными диаметрами гаек)
- Сантехнический ключ (трубный)
- Строительный уровень (для выравнивания группы и бака)
- Насос для подкачки воздуха в бак (автомобильный или ручной)
- Отрезчик по трубам или ножовка по металлу
- Набор отверток
- Рулетка для разметки мест крепления
| Инструмент | Назначение | Обязательно/Желательно | Цена (аренда/покупка) |
|---|---|---|---|
| Разводной ключ | Затяжка гаек и фитингов | Обязательно | 700 руб. |
| Уровень | Контроль вертикали/горизонтали | Обязательно | 500 руб. |
| Насос | Настройка давления в баке | Обязательно | 1000 руб. |
| Труборез | Ровный срез труб | Желательно | 1200 руб. |
| Рулетка | Разметка расстояний | Обязательно | 300 руб. |
Организация рабочего пространства в котельной
Пространство в котельной должно быть максимально освобождено от лишних предметов для обеспечения свободного доступа к котлу. Рекомендуется застелить пол плотным полиэтиленом или строительным картоном, чтобы защитить поверхность от остатков теплоносителя и металлической стружки. Организуйте удобный вынос мусора, чтобы обрезки труб и упаковка не мешали перемещению. Проверьте, чтобы вокруг места будущей установки группы безопасности оставался зазор не менее 20 см для проведения последующих сервисных работ.
Приведение узлов системы в рабочее состояние
Тщательная очистка мест соединений исключает попадание грязи и окалины внутрь контура, что могло бы привести к засорению воздухоотводчика. Выравнивание труб производится с помощью уровня, чтобы избежать образования воздушных пробок в верхней точке системы. При необходимости проведите грунтовку прилегающих стен, если планируется установка дополнительных креплений на бетон или кирпич. Проверьте герметичность существующих узлов обвязки котла, используя мыльный раствор или визуальный осмотр. Готовность к монтажу подтверждается полным отсутствием течей в основных магистралях и наличием всех необходимых прокладок в комплекте.
Технологический алгоритм установки и настройки
Процесс монтажа делится на несколько последовательных этапов, каждый из которых требует точности. Из моего опыта: однажды я пренебрег качественной затяжкой гайки на расширительном баке, что привело к микротечи, которую заметили только через неделю после запуска. Всегда проверяйте соединения дважды.
- Выбор места установки (30 мин). Располагайте группу в самой высокой точке системы или максимально близко к котлу для эффективного сбора воздуха.
- Слив теплоносителя из системы (1 час). Полностью опорожните контур, чтобы избежать разбрызгивания воды при врезке.
- Монтаж опорных конструкций (30 мин). Закрепите кронштейны для бака и группы, чтобы снять статическую нагрузку с труб.

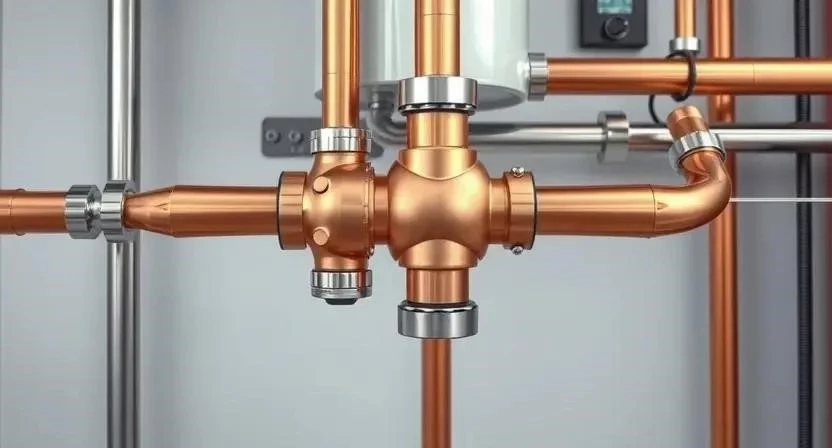

- Подключение группы безопасности к контуру (1 час). Используйте герметики и фум-ленту, соблюдая направление потока теплоносителя.

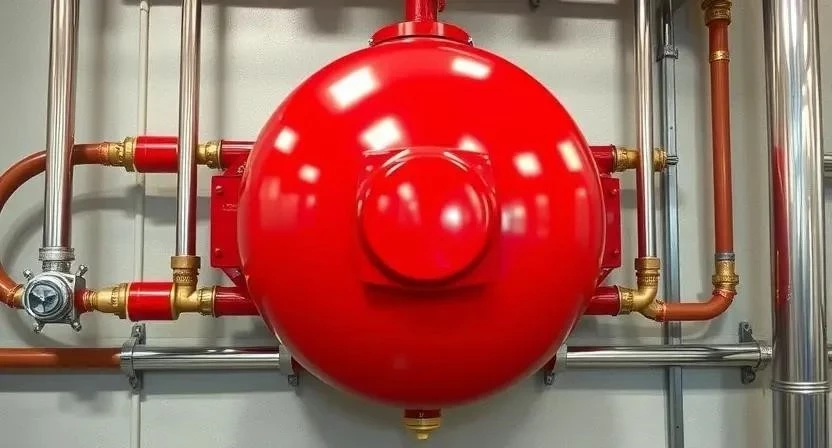

- Установка расширительного бака (30 мин). Присоедините бак к группе через соответствующий патрубок, используя гибкую подводку или трубу.
- Подключение сливного патрубка клапана (30 мин). Наденьте шланг на выход предохранительного клапана и выведите его в канализацию или сливную воронку.
- Проверка герметичности соединений (30 мин). Медленно заполните систему водой и осмотрите все стыки на предмет протечек.
- Первичный запуск системы (30 мин). Включите циркуляционный насос для распределения теплоносителя по контуру.
- Настройка давления в расширительном баке (30 мин). С помощью насоса доведите давление воздуха до значения, указанного в паспорте котла (обычно на 0.2 бар ниже давления срабатывания клапана).
- Удаление воздуха через воздухоотводчик (30 мин). Откройте клапан до появления стабильной струи воды без пузырьков.
- Проверка работы манометра (15 мин). Убедитесь, что стрелка показывает реальное давление в системе после подпитки.
- Тестовый сброс давления (15 мин). Кратковременно увеличьте давление в системе, чтобы убедиться, что предохранительный клапан срабатывает корректно.
| Этап работы | Время выполнения | Особенности и нюансы |
|---|---|---|
| Разметка и крепление | 1 час | Строгое соблюдение вертикали |
| Монтаж узлов | 2 часа | Использование анаэробных герметиков |
| Подключение бака | 30 мин | Проверка чистоты резьбы |
| Заполнение системы | 1 час | Постепенный выпуск воздуха |
| Финальная настройка | 1 час | Калибровка давления в баке |
Технические особенности и эксплуатационные требования
Температурный режим в котельной должен поддерживаться в диапазоне от +15 до +25 градусов для предотвращения конденсата на трубах. Высокая влажность может ускорить коррозию стальных фитингов, поэтому рекомендуется использовать качественную покраску или оцинкованные детали. Время высыхания большинства анаэробных герметиков составляет от 2 до 24 часов, в течение которых систему нельзя подвергать высокому давлению. Совместимость материалов крайне важна: не рекомендуется соединять латунные фитинги с алюминиевыми трубами без специальных прокладок из-за риска электрохимической коррозии.
Типичные промахи при самостоятельном монтаже
Ошибки при настройке часто приводят к постоянному сбросу воды из системы, что вызывает необходимость частой подпитки. Однажды я установил группу безопасности слишком низко, из-за чего манометр был практически не виден, а воздухоотводчик работал неэффективно, так как воздух скапливался в верхней точке котла.
- Неправильная настройка давления в баке (слишком низкое или высокое значение воздуха).
- Отсутствие сливного шланга, из-за чего вода при срабатывании клапана заливает пол.
- Установка оборудования в труднодоступном месте, что делает невозможным обслуживание.
- Использование некачественных прокладок, которые быстро теряют эластичность от температуры.
- Игнорирование проверки давления воздуха в баке перед первым запуском.
Смета затрат на оборудование и работы
Стоимость реализации проекта зависит от выбранного бренда оборудования и сложности обвязки. Самостоятельный монтаж позволяет существенно сэкономить на услугах специалиста, однако требует наличия собственного инструмента.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Группа безопасности | 4500 | 4500 | 0 |
| Расширительный бак | 3000 | 3000 | 0 |
| Расходные материалы | 1500 | 1500 | 0 |
| Стоимость работы | 0 | 6000 | 6000 |
| 9000 | 15000 | 6000 |
Правила технического обслуживания после запуска
Регулярный осмотр системы позволяет вовремя заметить износ прокладок или утечки в соединениях. Регламент проверки давления воздуха в расширительном баке предполагает контроль раз в полгода, так как газ может медленно уходить через мембрану. Проверка работоспособности предохранительного клапана проводится один раз в год путем принудительного сброса давления. Срок службы компонентов группы безопасности при правильной эксплуатации составляет от 5 до 10 лет. Полноценная эксплуатация системы возможна сразу после завершения тестовых пусков и подтверждения полной герметичности.
Сравнение различных подходов к организации защиты
Рассмотрите возможность раздельной установки компонентов, если стандартная группа безопасности не подходит по габаритам или техническим параметрам вашего котла. Раздельный монтаж бака, клапана и манометра позволяет более гибко распределить оборудование в котельной. В одном из проектов я заменил компактную группу на раздельные узлы, что позволило установить расширительный бак в отдельном техническом шкафу, освободив место у самого котла. Однако такой подход увеличивает количество соединений и риск протечек.
Ответы на популярные вопросы пользователей
Ниже представлены уточнения по наиболее частым проблемам при настройке системы.
На какое давление настраивать бак? Давление воздуха должно быть на 0.2–0.3 бар ниже давления срабатывания предохранительного клапана (например, если клапан на 3 бар, в баке должно быть 2.7–2.8 бар).
Что делать, если клапан постоянно капает? Проверьте давление в системе и в баке. Если давление в норме, возможно, в седло клапана попал мусор — требуется очистка или замена узла.
Можно ли ставить группу безопасности после насоса? Нет, группа должна стоять до насоса, чтобы защищать весь контур, включая сам насос, от избыточного давления.
Как часто проверять давление воздуха в баке? Рекомендуется проводить проверку дважды в год: перед началом отопительного сезона и после его завершения.
Какой объем бака выбрать для моего котла? Объем подбирается исходя из общего объема теплоносителя в системе; обычно это 10% от общего объема воды.
Нужен ли дополнительный кран перед группой? Да, установка крана облегчает демонтаж и обслуживание группы без слива всей системы отопления.
Чем герметизировать резьбовые соединения? Оптимально использовать комбинацию фум-ленты и анаэробного герметика для максимальной надежности.
Как понять, что воздухоотводчик забился? Если при открытом клапане воздух не выходит, а манометр показывает скачки давления, вероятно, канал забит шламом.
