Монтаж системы отопления требует строгого соблюдения технических норм для предотвращения аварий из-за избыточного давления. Схема подключения группы безопасности к котлу обеспечивает защиту оборудования от разрыва и автоматический сброс воздуха из контура. Средняя стоимость комплектующих варьируется от 3 000 до 10 000 рублей, а время выполнения работ занимает около 4–6 часов. Правильная установка гарантирует стабильную работу теплоносителя в закрытой системе.
Оценка сложности и подготовка к работам
Данный вид монтажа относится к задачам средней сложности. Для успешного завершения потребуются базовые навыки в сантехнике, умение работать с резьбовыми соединениями и паяльником для труб. Оптимальные условия для проведения работ — чистое, хорошо освещенное помещение с температурой не ниже +10 градусов. Общий временной ресурс закладывается с учетом возможной подгонки фитингов и проверки герметичности всех узлов.
Перечень необходимых комплектующих
Для сборки узла потребуются качественные детали, совместимые по диаметру и материалу. Основной упор следует сделать на надежность уплотнителей и коррозийную стойкость металла.

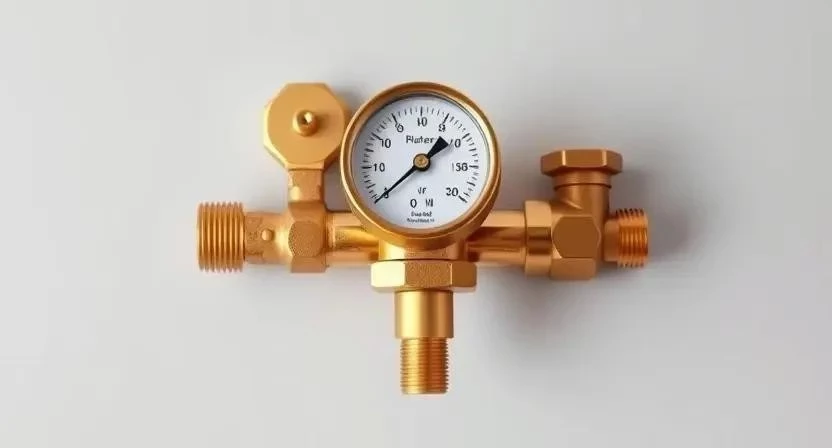

- Группа безопасности (блок с манометром, воздухоотводчиком и клапаном)
- Расширительный бак мембранного типа
- Трубы (полипропилен, сталь или латунь)
- Запорный кран для слива
- Переходники и ниппели
- Фум-лента или сантехнический герметик
- Сливной шланг для сброса воды
- Фитинги (угольники, тройники)
Таблица 1. Расход и стоимость материалов
| Материал | Размер/Диаметр | Расход | Средняя цена | |
|---|---|---|---|---|
| Группа безопасности | 1/2″ или 3/4″ | 1 шт. | 3 500 руб. | 3 500 руб. |
| Расширительный бак | 8–12 литров | 1 шт. | 2 500 руб. | 2 500 руб. |
| Труба ППР | 20–25 мм | 2 метра | 150 руб./м | 300 руб. |
| Фитинги (набор) | Разные | 5–7 шт. | 100 руб./шт. | 700 руб. |
| Герметик/Фум-лента | Стандарт | 1 упак. | 200 руб. | 200 руб. |

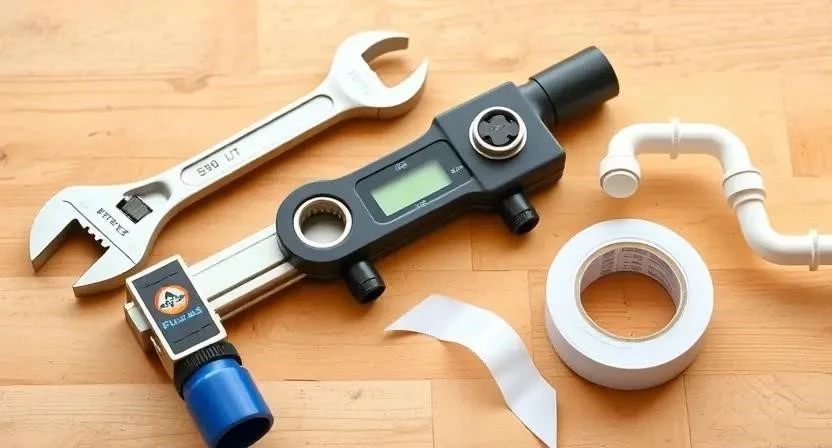

Инструментарий для монтажа
Правильный подбор инструментов ускоряет процесс и исключает повреждение резьбы или деформацию труб.
- Разводной ключ (для затяжки крупных соединений)
- Труборез (для ровного среза труб)
- Строительный уровень (контроль вертикали установки)
- Паяльник для полипропиленовых труб (если используется ППР)
- Набор рожковых ключей
- Рулетка и маркер
- Обезжириватель (спирт или ацетон)
Таблица 2. Функции используемых инструментов
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Разводной ключ | Затяжка гаек и фитингов | Обязательно | 800 руб. |
| Труборез | Чистый рез трубы без заусенцев | Обязательно | 1 200 руб. |
| Уровень | Выравнивание группы безопасности | Желательно | 500 руб. |
| Паяльник ППР | Сварка пластиковых соединений | Обязательно | 2 000 руб. |
| Рулетка | Разметка длины участков труб | Обязательно | 300 руб. |
Организация рабочего пространства
Рабочая зона вокруг котла должна быть максимально свободной. Необходимо убрать лишний мусор и обеспечить беспрепятственный доступ к точкам подключения. Пол и стены рекомендуется защитить полиэтиленовой пленкой, чтобы избежать загрязнения при возможной протечке во время пусконаладки. Свободное пространство позволит комфортно использовать габаритный инструмент и перемещаться вокруг оборудования.
Подготовка точек подключения
Перед началом сборки важно проверить состояние резьбовых соединений на котле. Все отверстия очищаются от остатков заводской смазки или пыли с помощью обезжиривателя. Проверяется целостность резьбы, отсутствие сколов и задиров. Готовность системы подтверждается отсутствием посторонних предметов внутри патрубков и полной герметизацией соседних узлов обвязки.
Поэтапный процесс установки
Монтаж выполняется строго последовательно. В одном из моих проектов использование слишком короткого сливного шланга привело к тому, что вода при срабатывании клапана брызгала прямо на корпус котла, поэтому сейчас я всегда закладываю запас длины шланга с выводом в канализацию.
- Фиксация группы безопасности в вертикальном положении с помощью уровня (30 мин).
- Присоединение группы к котлу через соответствующие фитинги с использованием фум-ленты (40 мин).
- Монтаж соединительного участка трубы между группой безопасности и расширительным баком (60 мин).
- Установка расширительного бака, соблюдая его ориентацию (40 мин).
- Подключение сливной линии от предохранительного клапана к точке сброса или канализации (30 мин).
- Затяжка всех резьбовых соединений с умеренным усилием (30 мин).
- Заполнение системы теплоносителем и первичный выпуск воздуха (60 мин).
- Проверка давления по манометру и доведение его до рабочей нормы (20 мин).
- Тестирование срабатывания предохранительного клапана путем ручного сброса (20 мин).
- Финальный осмотр всех стыков на предмет микропротечек (30 мин).
Один раз я заметил, что небольшой наклон группы безопасности в сторону затрудняет работу автоматического воздухоотводчика, поэтому строго следуйте уровню при установке.
Таблица 3. График выполнения работ
| Этап | Время (мин) | Особенности |
|---|---|---|
| Разметка и фиксация | 30 | Строго по вертикали |
| Монтаж соединений | 100 | Использование герметиков |
| Подключение бака | 40 | Проверка давления в баке |
| Сливной контур | 30 | |
| Пусконаладка | 140 | Проверка герметичности |
Технические особенности и требования
Температура теплоносителя в системе не должна превышать паспортные данные группы безопасности. При использовании анаэробных герметиков необходимо выдерживать время полного застывания (обычно от 2 до 24 часов) перед подачей давления. Важно соблюдать совместимость материалов: латунные фитинги отлично сочетаются со сталью и полипропиленом, однако при соединении разных металлов следует использовать диэлектрические вставки для предотвращения электрохимической коррозии. Влажность в помещении должна быть умеренной, чтобы избежать конденсата на холодных участках труб.
Распространенные промахи
Ошибки при монтаже могут привести к выходу оборудования из строя или затоплению помещения. В моей практике был случай, когда перетяжка латунной гайки привела к появлению микротрещины, из-за чего пришлось менять весь фитинг после первого же нагрева системы.
- Выбор труб слишком малого диаметра, что создает избыточное гидравлическое сопротивление.
- Отсутствие или неправильный вывод сливного шланга, что делает сброс воды неконтролируемым.
- Чрезмерная затяжка резьбовых соединений, приводящая к деформации металла.
- Расположение манометра в труднодоступном месте, что затрудняет контроль давления.
- Игнорирование проверки давления воздуха в расширительном баке перед запуском.
Финансовая сторона вопроса
Стоимость реализации проекта зависит от выбора материалов и способа монтажа. Самостоятельная установка позволяет существенно сэкономить на оплате услуг специалиста, но требует наличия собственного инструмента.
Таблица 4. Сравнение затрат на установку
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 6 500 руб. | 6 500 руб. | 0 руб. |
| Работа | 0 руб. | 4 000 руб. | 4 000 руб. |
| Расходники | 500 руб. | 500 руб. | 0 руб. |
| 7 000 руб. | 11 000 руб. | 4 000 руб. |
Эксплуатация и обслуживание
После завершения монтажа необходимо придерживаться регламента проверок. Раз в месяц следует контролировать давление в системе по манометру. Рекомендуется раз в полгода проверять работоспособность предохранительного клапана, приоткрывая его для сброса небольшого количества воды. В зимний период особое внимание уделяется отсутствию замерзания сливной линии, если она выведена на улицу. Срок службы качественных компонентов группы безопасности составляет 7–10 лет при условии регулярного обслуживания.
Сравнение подходов к конфигурации
Существует два основных варианта организации защиты: использование готовых блоков группы безопасности или сборка из раздельных компонентов. Готовые блоки компактнее и проще в установке, но при поломке одного элемента (например, манометра) иногда приходится менять весь узел. Раздельные компоненты позволяют подобрать детали под конкретные параметры системы. В закрытых системах обязательным является наличие расширительного бака, в то время как открытые системы используют расширительные баки открытого типа, установленные в самой высокой точке дома.
Полезные ответы на вопросы
Куда выводить слив от клапана?
Оптимально вывести шланг в ближайший слив канализации или в специальный трап в полу.
Как настроить давление в баке?
Настройка производится с помощью обычного автомобильного насоса и манометра через ниппель бака до запуска системы.
Что делать, если клапан постоянно подтекает?
Проверьте давление в расширительном баке; если оно слишком низкое, клапан будет сбрасывать воду даже при нормальной температуре.
Можно ли использовать пластиковые трубы для подключения группы?
Да, полипропилен подходит, но в местах примыкания к котлу и группе безопасности обязательно используйте латунные фитинги.
Какое давление считается нормальным?
Для частного дома обычно устанавливают давление от 1.2 до 2.0 бар, в зависимости от высоты здания.
Нужен ли дополнительный кран перед группой безопасности?
Желательно установить запорный кран для возможности замены группы без слива всей системы отопления.
Как часто нужно менять мембрану в баке?
Мембрана меняется только при ее разрыве, что проявляется частым срабатыванием сбросного клапана.
