Однотрубная схема отопления характеризуется последовательным движением теплоносителя, что часто приводит к неравномерному прогреву комнат. Модернизация такой системы занимает от 1 до 3 дней, а стоимость базовых работ начинается от 5 000 рублей. Разбор основных недостатков однотрубной системы отопления позволяет найти эффективные способы исправить проблемы с температурой. Правильный подход к оптимизации гидравлики возвращает комфорт в жилое помещение.
Особенности работы последовательной схемы
Принцип работы данной системы основан на том, что горячая вода от котла проходит через все радиаторы один за другим. В процессе этого движения происходит постепенное падение температуры теплоносителя: первый прибор получает максимально горячую воду, а последний — уже остывшую. Оценка сложности модернизации зависит от материала труб и доступности узлов. В некоторых случаях достаточно провести гидравлическую балансировку, однако при критическом перекосе температур требуется полная переделка разводки.
Комплектующие для модернизации
Для улучшения работы системы потребуются следующие позиции:

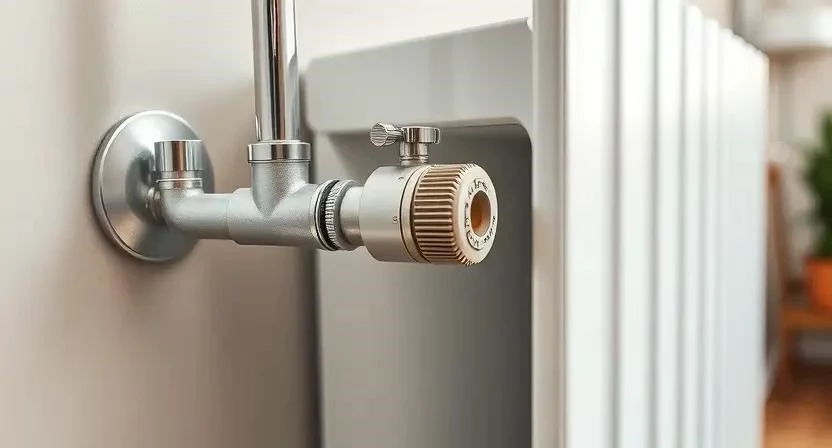

- Регулировочные клапаны для настройки потока;

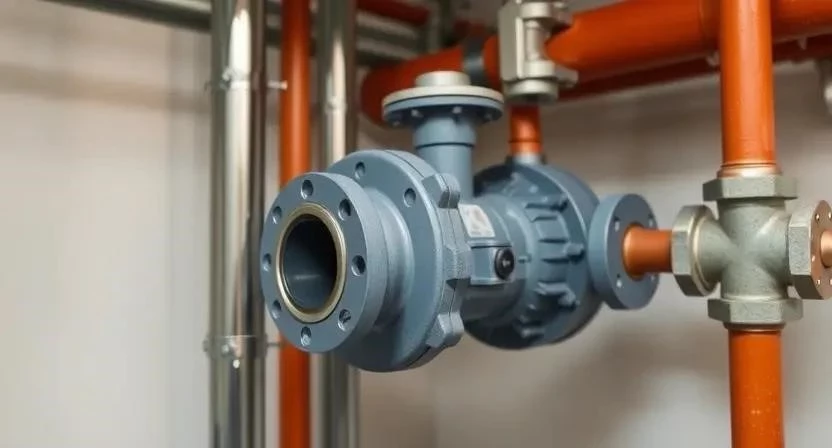

- Циркуляционный насос для принудительного движения воды;

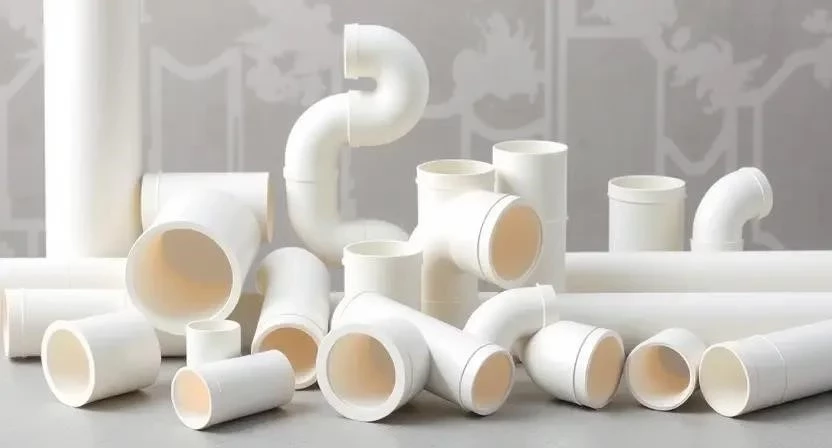

- Полипропиленовые трубы диаметром 20 мм и 25 мм;
- Переходники и фитинги из полипропилена;
- Специализированные герметики для резьбовых соединений;
- Уплотнительные прокладки из паронита или резины;
- Теплоизоляция для труб;
- Манометр для контроля давления.
| Материал | Расход/Кол-во | Примерная цена за ед. | |
|---|---|---|---|
| Регулировочный кран | по 1 на радиатор | 800 руб. | 4 000 руб. (на 5 рад.) |
| Циркуляционный насос | 1 шт. | 4 500 руб. | 4 500 руб. |
| Труба ПП 25 мм | 10 м | 120 руб./м | 1 200 руб. |
| Труба ПП 20 мм | 10 м | 90 руб./м | 900 руб. |
| Набор фитингов | 1 комплект | 1 500 руб. | 1 500 руб. |
Инструментарий для работ

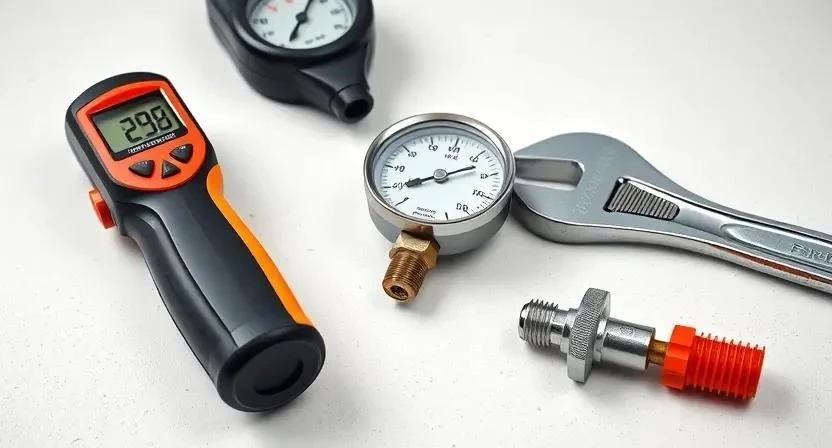

Процесс исправления проблем требует наличия определенного набора инструментов:
- Трубные ключи (обязательно);
- Разводной ключ (обязательно);
- Манометр для замера давления (обязательно);
- Бесконтактный термометр (желательно);
- Перфоратор для монтажа креплений (обязательно);
- Паяльник для полипропилена (обязательно);
- Строительный уровень (желательно).
Организация рабочего пространства
Первым делом необходимо обеспечить свободный доступ к каждому радиатору и всем стоякам системы. Пол и стены в зоне работ закрываются защитной пленкой для предотвращения протечек. Обязательным этапом является полный слив теплоносителя из контура, чтобы избежать затопления помещений при демонтаже арматуры.
Первичный анализ системы
Диагностика начинается с замера температуры на входе и выходе каждого радиатора с помощью термометра. Позволяет это выявить перекос температуры в радиаторах и определить самый холодный прибор. Параллельно проводится поиск завоздушенных участков и проверка проходимости труб. Если разница температур между первым и последним радиатором превышает 10-15 градусов, проблема заключается в гидравлическом сопротивлении или недостаточном давлении.
| Диаметр трубы, мм | Падение температуры на 1 радиатор | Эффективность прогрева | Рекомендация |
|---|---|---|---|
| 20 | Высокое (5-8°C) | Низкая | Заменить на больший диаметр |
| 25 | Среднее (3-5°C) | Средняя | Балансировка |
| 32 | Низкое (2-3°C) | Высокая | Оптимально для магистрали |
| 40 | Минимальное (1-2°C) | Очень высокая | Для больших домов |
| 50 | Почти отсутствует | Максимальная | Для основных стояков |
Методика устранения проблем с отоплением
Для восстановления теплоотдачи выполняется последовательность действий. Важно соблюдать температурный режим в помещении (не ниже +10°C) при проведении работ.
- Удаление воздуха (30-60 мин). С помощью кранов Маевского вытравливаются воздушные пробки из всех радиаторов, начиная с самого нижнего.
- Очистка фильтров (1-2 часа). Демонтируются и промываются фильтры-грязевики. Из личного опыта: один раз замена забитого фильтра-грязевика увеличила температуру последнего радиатора на 5 градусов без других затрат.
- Монтаж регулировочных кранов (3-5 часов). На каждый прибор устанавливаются запорные или регулировочные клапаны.
- Гидравлическая балансировка (2-4 часа). Настройка производится от самого дальнего радиатора к ближнему: дальний открывается полностью, ближние прикрываются до достижения равномерного прогрева.
- Установка насоса (3-6 часов). Монтируется циркуляционный насос в разрыв магистрали для принудительного движения воды.
- Замена радиаторов (1 день). Установка приборов с большим количеством секций в дальних комнатах для компенсации потери тепла.
- Организация байпасов (4-6 часов). Монтируются перемычки для обхода радиаторов, что позволяет отключать их без остановки всей системы.
- Оптимизация диаметров (1-2 дня). Переход на конусную схему: магистраль имеет большой диаметр, а отводы к радиаторам — меньший.
- Контроль давления (1 час). Долив теплоносителя до рабочего значения и проверка герметичности соединений.
- Финальный замер (2-3 часа). Проверка температуры всех приборов и точечная корректировка настроек кранов.
| Этап работ | Время | Цель | Сложность |
|---|---|---|---|
| Развоздушивание | 1 час | Устранение пробок | Низкая |
| Балансировка | 3 часа | Равномерный прогрев | Средняя |
| Монтаж насоса | 5 часов | Ускорение потока | Средняя |
| Замена труб | 2 дня | Снижение сопротивления | Высокая |
| Тестирование | 3 часа | Проверка результата | Низкая |
Технические особенности циркуляции
Эффективность системы напрямую зависит от температуры подачи котла; повышение температуры на 5-10 градусов может временно решить проблему холодного конца трубы. Важно учитывать совместимость материалов: при соединении полипропилена со сталью использовать только качественные латунные переходники. Также влияет высота подъема системы: чем выше расположен радиатор относительно насоса, тем сильнее падает давление и скорость циркуляции.
Типичные промахи при монтаже
Ошибки при модернизации могут свести на нет все усилия по улучшению системы:
- Перетяжка регулировочных кранов, что полностью перекрывает поток воды.
- Установка насоса в неправильном месте (слишком близко к котлу), что вызывает кавитацию. Однажды я сталкивался с тем, что из-за неправильного расположения насоса в системе возник сильный шум и вибрация.
- Игнорирование балансировки после установки нового оборудования.
- Использование труб слишком малого диаметра для основной магистрали.
- Отсутствие разделительного узла в сложных системах.
Финансовая оценка работ
Затраты зависят от выбранного метода исправления проблем. Балансировка является самым дешевым вариантом, в то время как переделка системы требует значительных вложений.
| Метод | Материалы | Работа мастера | Своими руками | |
|---|---|---|---|---|
| Балансировка | 2 000 руб. | 3 000 руб. | 0 руб. | 5 000 руб. |
| Установка насоса | 6 000 руб. | 5 000 руб. | 0 руб. | 11 000 руб. |
| Замена труб | 15 000 руб. | 20 000 руб. | 0 руб. | 35 000 руб. |
| Переделка на 2-трубную | 40 000 руб. | 50 000 руб. | 0 руб. | 90 000 руб. |
В одном из проектов простая гидравлическая балансировка и установка одного насоса позволили избежать полной замены труб, что сэкономило заказчику около 80 000 рублей.
Эксплуатация и обслуживание
После завершения работ требуется регулярная проверка давления в системе. Ежегодно перед началом отопительного сезона проводится развоздушивание всех радиаторов. Раз в 3-5 лет рекомендуется выполнять полную промывку системы от шлама и отложений, чтобы поддерживать высокую теплоотдачу приборов.
Способы полной модернизации
Если частичные меры не помогают, рассматриваются альтернативные варианты разводки. Переход на двухтрубную систему исключает падение температуры теплоносителя, так как каждый радиатор получает воду из общей магистрали. Установка коллекторной разводки позволяет индивидуально управлять каждым контуром. Использование лучевой схемы считается наиболее надежным методом, обеспечивающим максимальную эффективность однотрубного отопления в прошлом, превращая его в современную систему.
Ответы на частые вопросы
Почему последний радиатор всегда холодный?
Это происходит из-за последовательного падения температуры и высокого гидравлического сопротивления труб.
Поможет ли установка насоса в однотрубной системе?
Да, насос ускоряет движение теплоносителя, что сокращает время его остывания по пути к дальним приборам.
Можно ли заменить радиаторы на конвекторы?
Можно, но конвекторы имеют свои параметры теплоотдачи, что потребует пересчета мощности системы.
Что такое гидравлическая балансировка?
Это процесс настройки расхода воды через каждый радиатор с помощью кранов для выравнивания температуры во всем доме.
Как понять, что в системе воздушная пробка?
Радиатор прогрет неравномерно (например, сверху горячий, снизу холодный) или слышны булькающие звуки.
Стоит ли менять трубы на более толстые?
Да, увеличение диаметра магистрали снижает сопротивление и улучшает циркуляцию.
Как влияет количество секций на прогрев всей системы?
Увеличение количества секций в дальних радиаторах позволяет компенсировать низкую температуру воды за счет большей площади теплообмена.
