Организация системы отопления в частном доме начинается с выбора способа распределения теплоносителя по помещениям. Стоимость качественного узла может варьироваться от 15 000 до 60 000 рублей в зависимости от количества выходов и материалов. Монтаж оборудования обычно занимает от одного до двух рабочих дней. Коллекторная группа отопления: компоненты, подбор и монтаж позволяют создать гибкую систему с возможностью точной настройки каждой комнаты. Правильный подход к проектированию исключает появление холодных зон в доме.
Принцип работы распределительного узла

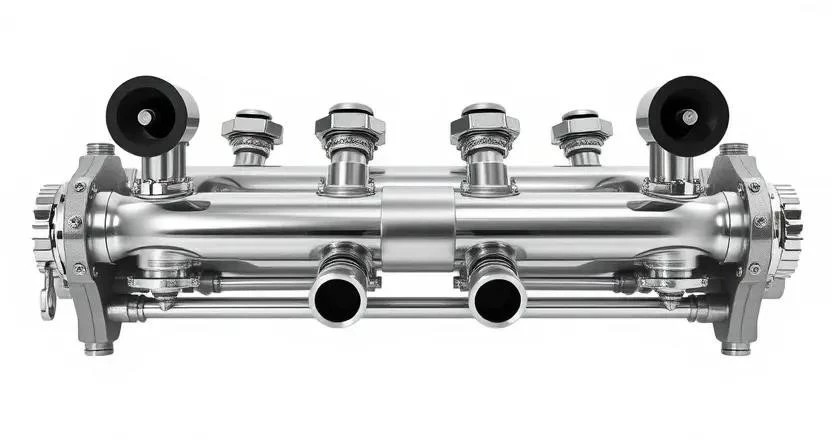

Распределительный узел представляет собой систему труб, которая разделяет общий поток теплоносителя на несколько независимых контуров. Подача горячей воды осуществляется через один коллектор, а возврат (обратка) происходит через второй. Исторически отрасль перешла от однотрубных систем к лучевым, так как последние позволяют управлять температурой в каждом помещении отдельно. Такая архитектура исключает зависимость радиаторов друг от друга, что значительно повышает комфорт проживания.
Разнообразие моделей и материалов

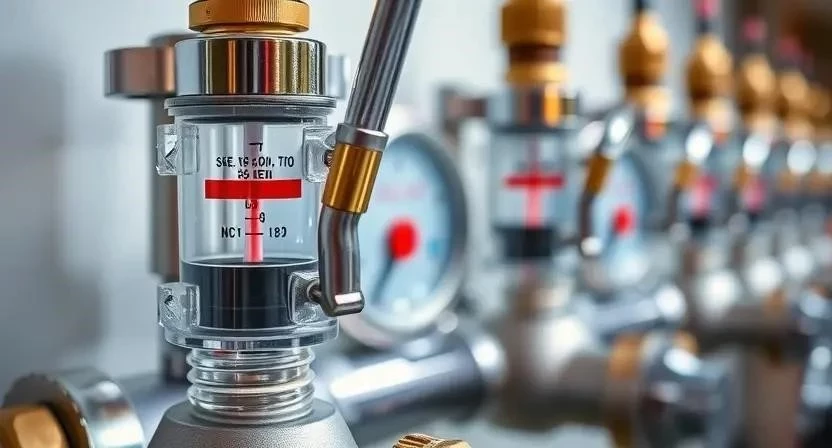

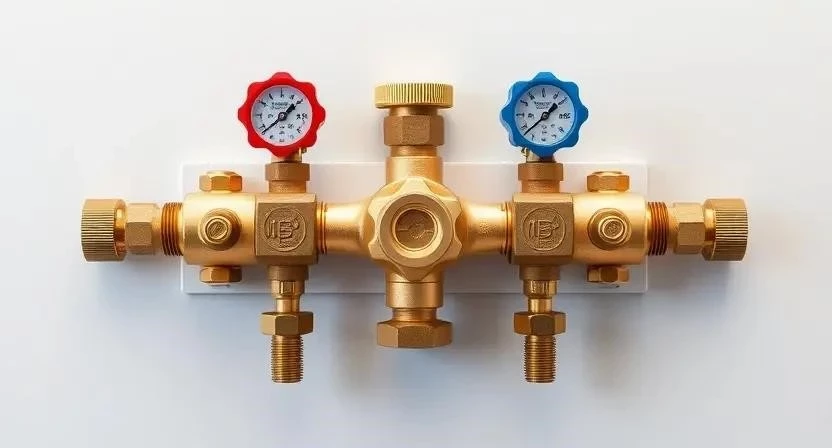

Выбор оборудования зависит от бюджета и условий эксплуатации. Латунные модели считаются эталоном надежности, нержавеющая сталь используется в высоконагруженных системах, а пластик применяется в бюджетных вариантах или для специфических задач. По типу управления выделяют узлы с ручной балансировкой и модели, оснащенные ротаметрами для визуального контроля расхода воды.
| Материал | Средняя цена | Срок службы | Область применения |
|---|---|---|---|
| Латунь | Высокая | 25-50 лет | Частные дома, премиум-сегмент |
| Нержавеющая сталь | Средняя/Высокая | 30-40 лет | Промышленные и жилые объекты |
| Полимер/Пластик | Низкая | 10-15 лет | Бюджетный ремонт, временные постройки |
| Комбинированные | Средняя | 20-25 лет | Стандартные квартиры и коттеджи |
| Медь | Очень высокая | 50+ лет | Элитное строительство |
Технические параметры оборудования
Эксплуатационные характеристики определяют совместимость узла с остальными элементами системы. Важными показателями являются диаметры выходов, которые подбираются под мощность котла, и рабочее давление, которое должно превышать максимальное давление в системе с запасом. Класс герметичности гарантирует отсутствие протечек в местах соединений фитингов. Температурный режим обычно ограничен 90-110 градусами Цельсия, что достаточно для большинства бытовых теплоносителей.
| Характеристика | Значение | Что означает |
|---|---|---|
| Рабочее давление | До 10 бар | Максимальный порог нагрузки на стенки |
| Температура | до +110°C | Предел нагрева без деформации материала |
| Диаметр выходов | 1/2″ или 3/4″ | Размер резьбы для подключения труб |
| Класс герметичности | А | Полное отсутствие утечек при тесте |
| Совместимость | PP, PEX, PERT | Типы труб, которые можно подключать |
Сферы использования и ограничения
Данное оборудование эффективно работает в частных домах и современных квартирах. Чаще всего его устанавливают для организации теплых полов или радиаторного отопления. Количество контуров ограничено физическим размером коллектора и мощностью циркуляционного насоса. Обычно один узел рассчитан на 2-12 выходов. При превышении этого лимита рекомендуется устанавливать несколько распределительных групп, чтобы избежать падения давления в удаленных точках.
Порядок установки оборудования
Процесс монтажа требует строгого соблюдения последовательности действий для обеспечения герметичности. Сначала выполняется подготовка поверхности: стена должна быть ровной и очищенной от пыли. Установка производится при температуре от +5 до +30°C.
Необходимые материалы:
- Коллекторная группа (1 комплект)
- Монтажная планка (1 шт.)
- Трубы из сшитого полиэтилена (согласно длине контуров)
- Фитинги и переходники (по количеству выходов)
- Фум-лента или сантехнический лен (3-5 мотков)
- Анаэробный герметик (1 тюбик)
- Сливы и воздухоотводчики (по 2 шт.)
- Изоляционный материал для труб (по метражу)
Требуемый инструмент:
- Перфоратор с бурами по бетону/кирпичу
- Набор гаечных ключей
- Труборез для пластиковых труб
- Уровень строительный
- Маркер или карандаш
- Отвертки (крестовая и плоская)
- Пресс-инструмент для обжима фитингов
Пошаговая инструкция по монтажу:
- Разметка мест крепления монтажной планки (15 мин).
- Сверление отверстий и фиксация планки к стене (30 мин).
- Установка коллекторов на планку и проверка уровня (20 мин).
- Подключение подачи и обратки к котлу через запорные клапаны (1 час).
- Подсоединение труб каждого контура к выходам коллектора (2-4 часа).
- Установка манометра и автоматического воздухоотводчика (30 мин).
- Заполнение системы теплоносителем и первичный спуск воздуха (30 мин).
- Опрессовка системы давлением выше рабочего на 1.5 раза (2 часа).
- Гидравлическая балансировка потоков с помощью ротаметров (1 час).
- Утепление труб и финальная проверка соединений (1 час).
Особое внимание следует уделить качеству обжима фитингов. Ошибкой новичков часто становится чрезмерная затяжка гаек, что приводит к деформации прокладок. Для безопасности используйте защитные очки при работе с инструментом под давлением. Время застывания анаэробного герметика составляет от 15 до 60 минут.
Из личного опыта: однажды при установке в коттедже я заметил, что монтажная планка была закреплена с перекосом в 3 мм. Это привело к тому, что трубы выходили под углом, и пришлось переделывать крепления, чтобы избежать лишнего напряжения в соединениях.
Расчет параметров и подбор
Количество выходов определяется числом отапливаемых зон или комнат. Диаметр основного ствола коллектора подбирается исходя из общей мощности системы: чем выше мощность, тем больше должен быть проход. Для стандартного дома до 150 м² обычно достаточно коллектора с диаметром 1 дюйм.
| Кол-во комнат/контуров | Рекомендуемый диаметр | Макс. мощность (кВт) | Тип разводки |
|---|---|---|---|
| 2-3 | 20-25 мм | 8-12 | Малая |
| 4-6 | 25-32 мм | 12-18 | Средняя |
| 7-10 | 32-40 мм | 18-25 | Большая |
| 11-15 | 40-50 мм | 25-35 | Промышленная |
| 16+ | Индивидуальный расчет | от 35 | Каскадная |
Обзор производителей
Европейские бренды предлагают максимальную точность балансировки и долговечные материалы, но стоят дорого. Российские производители делают ставку на доступность и соответствие ГОСТам, что подходит для стандартных задач. Китайские компании занимают средний сегмент, предлагая богатый функционал (например, встроенные термостаты) по умеренной цене, однако качество литья латуни может варьироваться.
Преимущества и недостатки системы
Анализ эксплуатации позволяет выделить сильные и слабые стороны лучевой схемы.
Положительные стороны:
- Возможность индивидуальной настройки температуры в каждой комнате.
- Повышенная надежность за счет отсутствия соединений труб в полу.
- Простота локализации протечки без разбора всей системы.
- Удобство обслуживания всех узлов в одном месте.
- Стабильная работа при выходе из строя одного контура.
- Эстетичный вид монтажа.
- Точная балансировка гидравлики.
Отрицательные стороны:
- Высокая стоимость оборудования по сравнению с тройниками.
- Увеличенный расход труб из-за подачи от узла к каждому прибору.
- Необходимость выделения отдельного места под шкаф.
- Сложность первичного проектирования.
- Зависимость от качества работы мастера при обжиме.
Сравнение с традиционной разводкой
Тройниковая схема считается классической, но она уступает коллекторной в гибкости управления. В лучевой системе каждый радиатор получает свою ветку, что исключает проблему «холодного последнего радиатора».
| Критерий | Лучевая система | Тройниковая система |
|---|---|---|
| Стоимость материалов | Выше | Ниже |
| Сложность монтажа | Средняя | Высокая (подбор диаметров) |
| Эффективность нагрева | Равномерная | Снижается к концу линии |
| Расход труб | Значительно больше | Минимальный |
| Ремонтопригодность | Высокая | Низкая (нужен демонтаж пола) |
Ценообразование и выбор магазина
Из личного опыта: покупка коллектора в сомнительном интернет-магазине привела к тому, что резьба на одном из выходов оказалась недонарезана. В итоге пришлось менять весь узел по гарантии, что затянуло сроки сдачи объекта на неделю.
Практический опыт и отзывы
Монтажники отмечают, что использование коллекторов значительно упрощает сдачу объекта заказчику, так как балансировка происходит быстро. Владельцы домов ценят возможность отключить одну комнату (например, гостевую) без остановки всего отопления. Типичной проблемой при эксплуатации становится завоздушивание контуров, что решается установкой качественных воздухоотводчиков.
Из личного опыта: при работе с ротаметрами я заметил, что в некоторых дешевых моделях шкала разметки стирается через год. Советую выбирать модели с гравировкой или защитным стеклом.
Часто задаваемые вопросы
Нужен ли насос на каждый контур?
Нет, обычно достаточно одного мощного циркуляционного насоса на всю группу, если общая длина труб не превышает расчетных норм.
Как стравить воздух из системы?
Для этого используются автоматические воздухоотводчики на верхних точках коллектора или ручные краны спуска.
Что делать при протечке в одном из выходов?
Достаточно перекрыть запорный клапан конкретного контура, что позволит пользоваться отоплением в остальном доме во время ремонта.
Можно ли использовать пластиковые трубы для подключения к латунному коллектору?
Да, при условии использования соответствующих пресс-фитингов или обжимных колец.
Влияет ли количество выходов на давление в системе?
Да, при большом количестве открытых контуров давление может упасть, поэтому важно правильно подобрать диаметр главного коллектора.
Как часто нужно проверять балансировку?
Обычно настройка производится один раз при запуске, но рекомендуется проверить ее после первого полного сезона отопления.
Где лучше располагать коллекторный узел?
В техническом помещении или в специально оборудованном шкафу в центре дома для минимизации длины труб.
