Монтаж системы водяного теплого пола предполагает строгий контроль температуры теплоносителя, чтобы избежать перегрева стяжки и обеспечить комфорт. Ошибка в подборе оборудования может привести к деформации напольного покрытия или неэффективному обогреву помещений. Чтобы система работала стабильно, необходимо понимать, как выбрать смесительный узел для теплого пола: критерии и советы помогут избежать дорогостоящих ошибок. Правильно подобранный узел гарантирует долговечность всей инженерной сети.
Принцип работы и устройство оборудования

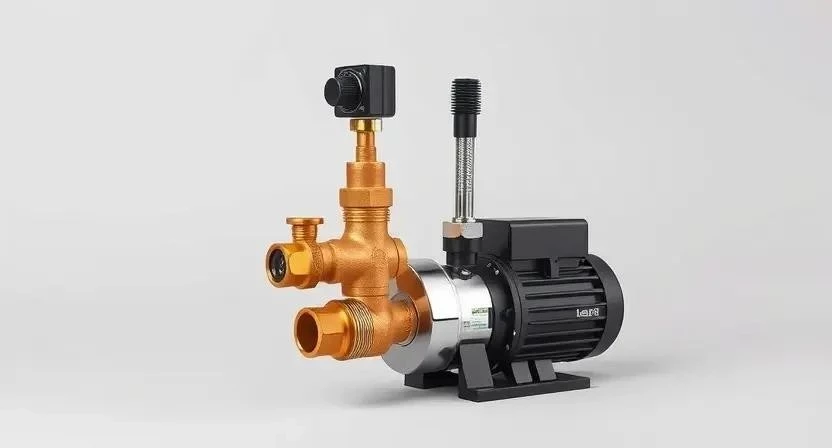

Смесительный узел представляет собой гидравлическое устройство, предназначенное для снижения температуры подачи воды в контуры пола. Принцип работы заключается в смешивании горячего потока из котла с более прохладной «обраткой» из системы. Это позволяет поддерживать оптимальный температурный режим, независимо от того, какая температура установлена в основном контуре отопления. Конструкция обычно включает в себя трехходовой клапан, циркуляционный насос и элементы управления.
Разнообразие конструкций и способов управления
Конструкции узлов различаются по способу управления и комплектации. Существуют ручные модели, где пользователь самостоятельно регулирует подачу, и автоматические варианты с сервоприводами, которые поддерживают заданный градус без участия человека. Некоторые модули поставляются сразу с циркуляционным насосом, другие требуют его отдельного монтажа.
| Тип узла | Управление | Наличие насоса | Особенности | Применение |
|---|---|---|---|---|
| Ручной | Механический клапан | Опционально | Низкая цена, ручная настройка | Малые площади |
| Автоматический | Термостат/Сервопривод | Чаще всего есть | Точный контроль, комфорт | Частные дома |
| С насосом | Смешанное | Интегрирован | Повышенная циркуляция | Большие системы |
| Без насоса | Ручное/Авто | Нет | Требует внешнего насоса | Простые схемы |
| С электроприводом | Электронное | Интегрирован | Интеграция в «умный дом» | Премиум-сегмент |
Ключевые технические параметры
Технические характеристики определяют эффективность работы всей системы отопления. Ключевыми показателями являются мощность насоса, которая влияет на скорость циркуляции, и пропускная способность трехходового клапана. Также учитывается рабочий диапазон температур, максимальное давление в системе и класс энергоэффективности оборудования.
| Параметр | Значение (стандарт) | Что означает | Влияние на систему |
|---|---|---|---|
| Мощность насоса | 40-80 Вт | Энергопотребление | Скорость потока воды |
| Рабочее давление | до 10 бар | Предел прочности | Надежность соединений |
| Темп. диапазона | 20-90 °C | Диапазон работы | Возможность смешивания |
| Материал корпуса | Латунь/Нерж. сталь | Состав изделия | Срок службы, коррозия |
| Класс защиты | IP44 и выше | Влагозащита насоса | Безопасность при протечках |
Сферы эксплуатации и совместимость
Данное оборудование применяется как в многоквартирных домах, так и в коттеджах. Оно совместимо с газовыми, электрическими и твердотопливными котлами, а также с различными теплоносителями. Однако существуют ограничения по количеству петель и общей площади обогрева, которые определяют габариты и мощность выбранного устройства.
Особенности установки и монтажа

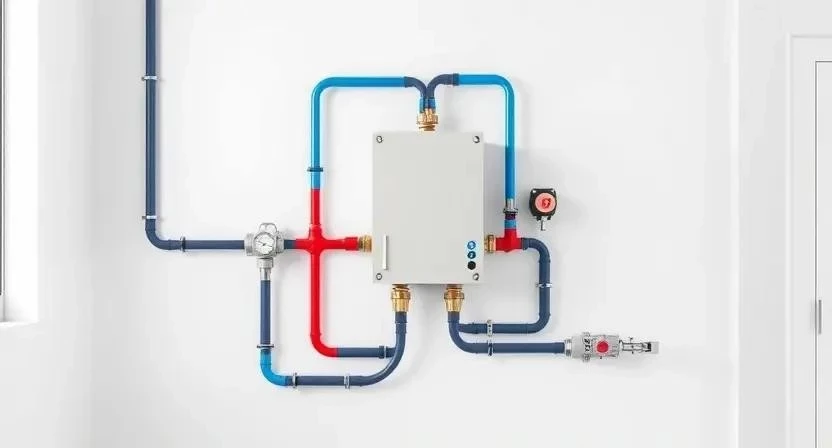

Процесс установки требует точности и соблюдения последовательности действий. Сначала подготавливается место монтажа, затем осуществляется подключение к магистралям котла и коллектору.
Необходимые инструменты:
- Разводной ключ
- Набор рожковых ключей
- Труборез для ПНД
- Уровень строительный
- Фум-лента или нить
- Отвертка
- Перфоратор для крепления к стене
- Манометр
- Сгонки и фитинги
Пошаговая инструкция по монтажу:
- Разметка места установки (15 мин).
- Крепление кронштейнов к стене (20 мин).
- Монтаж корпуса смесительного узла (30 мин).
- Подключение подачи от котла (30 мин).
- Подключение обратной линии из контуров (30 мин).
- Соединение с распределительным коллектором (40 мин).
- Установка запорной арматуры (20 мин).
- Монтаж воздухоотводчика и манометра (20 мин).
- Заполнение системы теплоносителем (60 мин).
- Проверка на герметичность соединений (30 мин).
- Настройка термостата или клапана (20 мин).
- Запуск насоса и удаление воздуха (30 мин).
Пример из практики: Однажды при монтаже в частном доме забыли установить воздухоотводчик на самом узле. В итоге в насосе образовалась воздушная пробка, и пол в дальней комнате оставался холодным. Проблема решилась установкой автоматического клапана, после чего циркуляция восстановилась.
Расчет мощности и подбор параметров
Расчет мощности насоса базируется на общей площади пола и количестве разводящих петель. Чем больше площадь и длина труб, тем выше должно быть давление, создаваемое насосом, чтобы преодолеть гидравлическое сопротивление.
| Площадь пола (м2) | Кол-во петель | Рекомендуемая мощность (Вт) | Тип насоса | Примерный расход (л/ч) |
|---|---|---|---|---|
| до 40 | 2-4 | 40-50 | Стандартный | 500-800 |
| 40-80 | 5-8 | 60-70 | Средний | 800-1200 |
| 80-120 | 9-12 | 80-100 | Мощный | 1200-1800 |
| 120-200 | 13-20 | 110-130 | Промышленный | 1800-2500 |
| свыше 200 | 20+ | Индивидуальный расчет | Групповой | от 2500 |
Обзор производителей и брендов
На рынке представлены как европейские бренды, так и отечественные производители. Европейские марки отличаются высокой точностью автоматики и долговечностью материалов, но стоят значительно дороже. Отечественные аналоги предлагают базовый функционал при доступной цене, что подходит для простых систем.
Преимущества и недостатки использования
Положительные стороны:
- Стабильное поддержание температуры
- Защита стяжки от перегрева
- Снижение нагрузки на котел
- Возможность индивидуальной настройки
- Увеличение срока службы труб
- Экономия топлива за счет оптимизации
- Автоматизация управления теплом
- Предотвращение конденсата на полу
Отрицательные стороны:
- Высокая стоимость автоматических моделей
- Сложность первичной настройки
- Занимает дополнительное место в котельной
- Потребление электроэнергии насосом
- Необходимость периодического обслуживания
Сравнение готовых и сборных решений

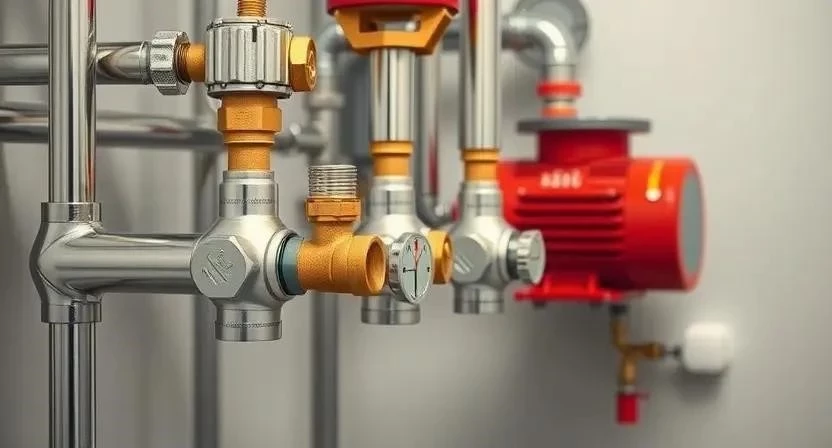

Существует два подхода к организации системы: покупка готового узла или сборка схемы из отдельных компонентов, таких как насос, клапан и фитинги. Готовый вариант проще в установке, тогда как сборный позволяет сэкономить и подобрать детали под конкретные задачи.
| Критерий | Готовый узел | Сборный вариант | |
|---|---|---|---|
| Время монтажа | Быстро (1-2 часа) | Долго (1 день) | Готовый выигрывает |
| Стоимость | Выше | Ниже | Сборный дешевле |
| Надежность | Высокая (заводская) | Зависит от мастера | Готовый стабильнее |
| Настройка | Простая | Требует опыта | Готовый удобнее |
| Габариты | Компактные | Могут быть громоздкими | Готовый эстетичнее |
Пример из опыта: При сборке системы из отдельных деталей в одном из проектов использовали дешевые фитинги. Через год в месте соединения трехходового клапана появилась микротрещина. Если бы был установлен заводской узел, риск протечки был бы минимальным из-за монолитности конструкции.
Стоимость и рекомендации по покупке
Цена оборудования зависит от бренда, наличия автоматики и материалов корпуса. Модели из латуни стоят дороже пластиковых, а сервоприводы значительно увеличивают стоимость. Покупать такие устройства рекомендуется в специализированных магазинах отопления, где предоставляется гарантия и техническая поддержка.
Анализ пользовательского опыта
Монтажники часто хвалят автоматические узлы за отсутствие необходимости постоянного вмешательства в работу системы. Владельцы домов отмечают, что с таким оборудованием пол всегда имеет комфортную температуру. Основные жалобы связаны с шумом дешевых насосов или некорректной работой бюджетных термостатов.
Пример из практики: Один из клиентов пожаловался на шум в системе. После анализа выяснилось, что насос был установлен слишком близко к тонкой перегородке без виброгасителей. Установка резиновых прокладок полностью решила проблему, сделав работу узла бесшумной.
Ответы на часто задаваемые вопросы
- Можно ли обойтись без узла? Нет, это создает риск перегрева пола и порчи покрытия.
- Как настроить температуру? С помощью термостата или ручного управления клапаном.
- Что делать, если насос шумит? Проверить наличие воздуха или установить виброгасители.
- Нужна ли гидравлическая развязка? Да, она необходима для разделения контуров котла и пола.
- Как часто обслуживать узел? Рекомендуется проводить проверку раз в год перед началом сезона.
- Влияет ли качество воды на срок службы? Да, для защиты от накипи и коррозии нужна фильтрация.
- Можно ли использовать антифриз? Да, если уплотнители оборудования совместимы с данным теплоносителем.
- Как понять, что узел вышел из строя? Основным признаком является неравномерный прогрев пола.
