Обеспечение безопасности котельной начинается с правильного подбора узлов сброса давления. Некорректно установленный комплект может привести к разрыву труб или выходу из строя дорогостоящего оборудования. Стоимость базового набора варьируется от 3 000 до 15 000 рублей, а время монтажа занимает около 4-6 часов. Именно поэтому ошибки при выборе группы безопасности становятся критическими для всей системы отопления. Грамотный подход позволяет полностью исключить аварийные ситуации в зимний период.
Базовые основы функционирования узла безопасности

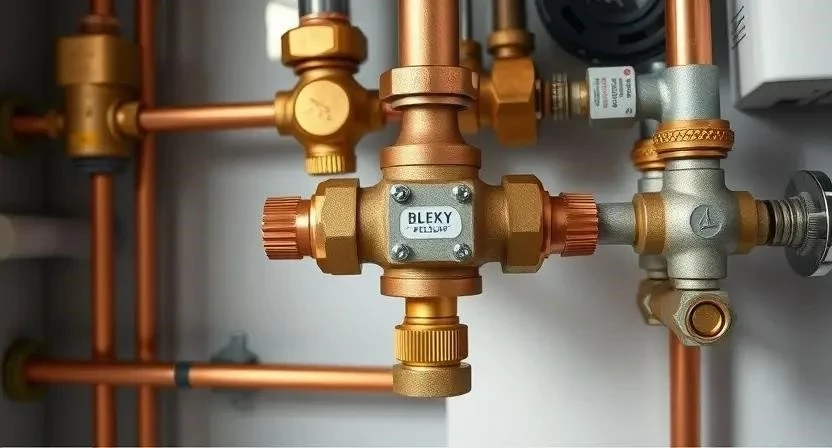

Группа безопасности представляет собой комплекс арматуры, предназначенный для защиты котла от избыточного давления и удаления воздуха из контура. Основные функции включают автоматический сброс теплоносителя при перегреве, контроль текущего давления через манометр и стравливание воздушных пробок. Подбор такого узла оценивается как задача средней сложности, требующая точных расчетов. Для успешного монтажа необходимо понимать принципы термического расширения воды и знать общий объем системы отопления.
Комплектация и требования к материалам

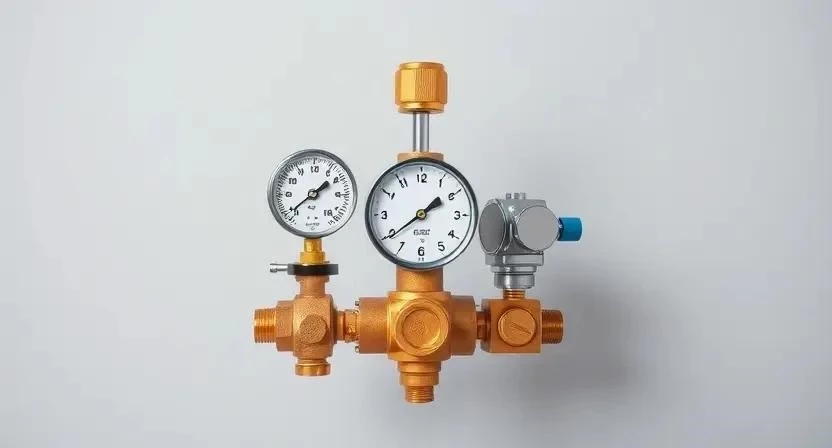

Стандартный набор включает в себя расширительный бак, предохранительный клапан, автоматический воздухоотводчик и манометр. В качестве основных материалов используется латунь или нержавеющая сталь, так как они устойчивы к коррозии и перепадам температур. Объем мембранного бака рассчитывается исходя из общего объема теплоносителя в системе (обычно 10% от общего объема).
Таблица 1. Совместимость материалов компонентов группы безопасности
| Материал | Устойчивость к коррозии | Макс. температура | Срок службы | Применение |
|---|---|---|---|---|
| Латунь | Высокая | до 110°C | 10-15 лет | Стандартные системы |
| Нержавеющая сталь | Очень высокая | до 150°C | 20+ лет | Промышленные котлы |
| Оцинкованная сталь | Средняя | до 90°C | 5-8 лет | Бюджетные решения |
| Полимеры (в деталях) | Абсолютная | до 70°C | 7-10 лет | Вспомогательные узлы |
| Чугун | Низкая | до 120°C | 15+ лет | Магистральные узлы |
Инструменты для монтажа и проверки
Для установки оборудования потребуется набор сантехнических инструментов и приборы для диагностики герметичности. Некоторые позиции можно приобрести, другие целесообразно взять в аренду на время работ.
- Разводной ключ (два размера)
- Трубный ключ
- Набор отверток (крестовая, плоская)
- Фум-лента или сантехнический лен
- Специальный герметик для резьбовых соединений
- Манометр для проверки давления в баке
- Насос для подкачки воздуха в мембрану
- Труборез или ножовка по металлу
- Обезжириватель (спирт или ацетон)
Подготовка системы к установке
Первоочередным этапом является полная проверка котла на работоспособность и очистка контура от шлама. Необходимо подготовить место установки, обеспечив свободный доступ к манометру и клапану для обслуживания. Для защиты окружающих поверхностей от случайных протечек рекомендуется застелить пол влагостойким материалом или использовать поддоны.
Подготовка поверхности и узлов подключения
Все соединительные элементы должны быть тщательно проверены на отсутствие трещин и заусенцев. Трубы в местах стыковки подлежат зачистке металлическим ершиком или наждачной бумагой. После этого проводится обезжиривание резьбы и прилегающих участков. Важно убедиться, что система полностью разгерметизирована и давление в ней равно нулю перед началом монтажа узла безопасности.
Пошаговая инструкция по выбору и установке
Процесс подбора и монтажа требует строгого соблюдения последовательности действий. Ошибка на любом этапе может привести к некорректной работе предохранительного клапана.
- Анализ мощности и объема (30 мин). Определяется общий объем теплоносителя в системе для выбора размера бака.
- Расчет давления (30 мин). Определяется рабочее давление системы, чтобы подобрать клапан с соответствующим порогом сброса.
- Подбор компонентов (1 час). Выбирается группа безопасности для газового котла или электрокотла в зависимости от типа оборудования.
- Закупка материалов (2-3 часа). Приобретаются основные узлы, фитинги и расходные материалы.
- Подготовка труб (40 мин). Обрезка и зачистка патрубков, к которым будет подключаться группа.

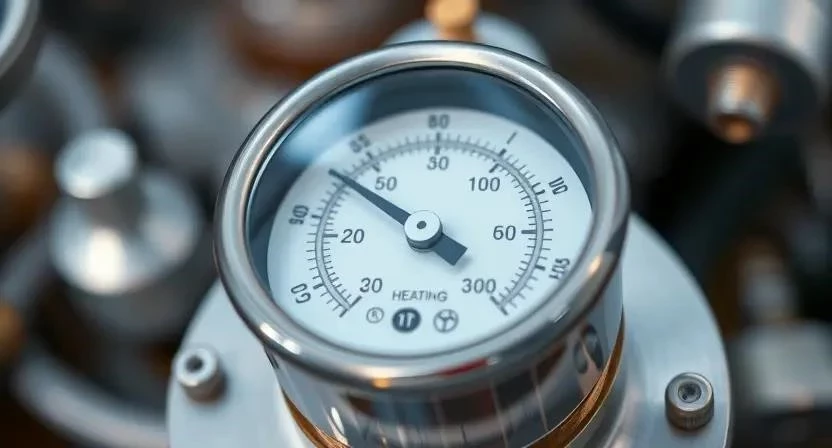

- Монтаж манометра (20 мин). Установка прибора контроля давления с соблюдением вертикального положения.
- Установка воздухоотводчика (20 мин). Размещение узла в самой верхней точке системы для эффективного удаления воздуха.

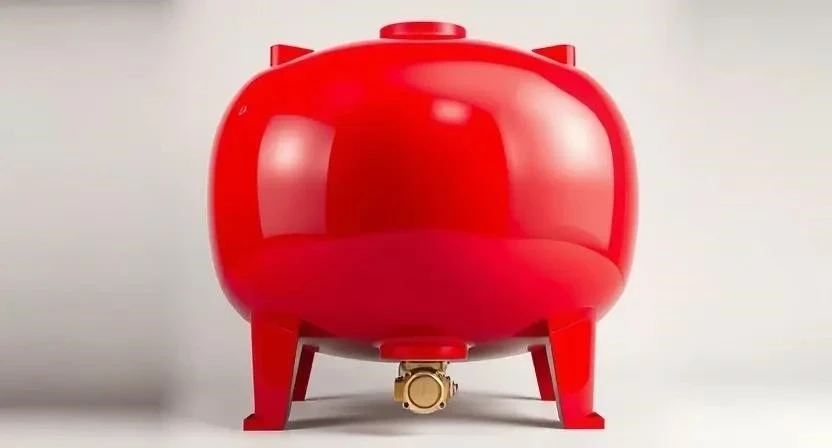

- Подключение расширительного бака (40 мин). Монтаж бака с использованием армированных соединений.
- Установка предохранительного клапана (30 мин). Монтаж клапана с выводом сливной трубки в канализацию.
- Герметизация соединений (30 мин). Применение ленты или герметика на всех резьбовых стыках.
- Заполнение системы (1 час). Постепенный залив теплоносителя и удаление воздушных пробок.
- Тестовый запуск (1 час). Проверка работы всех элементов при выходе котла на рабочую температуру.
Пример из опыта: Однажды при монтаже в частном доме заказчик решил сэкономить и установил бак на другом конце системы. В итоге из-за гидравлического удара в начале линии произошла микротрещина в патрубке котла, так как бак не успевал компенсировать скачок давления в точке нагрева.
Таблица 2. Подбор объема расширительного бака
| Объем системы (л) | Рекомендуемый объем бака (л) | Рабочее давление (бар) | Тип системы | Особенности |
|---|---|---|---|---|
| 50 — 100 | 8 | 1.5 — 2.0 | Закрытая | Малые коттеджи |
| 100 — 200 | 12 — 18 | 1.5 — 2.5 | Закрытая | Средние дома |
| 200 — 400 | 24 — 35 | 2.0 — 3.0 | Закрытая | Большие коттеджи |
| 400 — 600 | 50 | 2.5 — 4.0 | Закрытая | Мини-котельные |
| 600+ | от 80 | 3.0 — 6.0 | Закрытая | Промышленные |
Важные технические нюансы
Температура теплоносителя напрямую влияет на расширение воды, что увеличивает нагрузку на мембрану бака. Настройка давления в расширительном баке должна проводиться до его подключения к системе; обычно оно устанавливается на 0.2 бар ниже давления срабатывания клапана. При подборе важно учитывать тип котла: группа безопасности для электрокотла может иметь более простые характеристики, чем для мощного газового агрегата с высокой температурой выдува.
Разбор типичных ошибок
Многие начинающие монтажники допускают промахи, которые проявляются только после первого серьезного прогрева системы.
- Выбор клапана с завышенным давлением сброса (например, 6 бар при рабочем 1.5 бар).
- Отсутствие сливного шланга от клапана в канализацию, что ведет к заливу котельной.
- Установка воздухоотводчика в нижней части контура, где он бесполезен.
- Использование дешевых пластиковых фитингов в зонах с высокой температурой.
- Неправильный расчет объема бака (слишком малый объем вызывает постоянный сброс воды).
Пример из опыта: В одном из проектов столкнулся с ситуацией, когда установили клапан на 6 бар при рабочем давлении 1.5 бар. Система перегрелась, давление выросло до 4 бар, но клапан не сработал, что привело к разрыву гибкой подводки к котлу.
Расчет стоимости оборудования и работ
Таблица 3. Расчет стоимости монтажа группы безопасности
| Статья расходов | Количество | Цена за ед. (руб) | |
|---|---|---|---|
| Готовая группа безопасности (средний класс) | 1 шт. | 6 500 | 6 500 |
| Фитинги и соединители | комплект | 1 200 | 1 200 |
| Расходные материалы (лен, герметик) | 1 набор | 500 | 500 |
| Работа мастера по установке | 1 услуга | 4 000 | 4 000 |
| ИТОГО (с мастером) | — | — | 12 200 |
| ИТОГО (своими руками) | — | — | 8 200 |
Регламент ухода после завершения работ
Эксплуатация системы требует регулярного контроля. Раз в полгода необходимо проверять давление в расширительном баке с помощью автомобильного манометра и при необходимости подкачивать его воздухом. Предохранительные клапаны следует проверять на работоспособность путем кратковременного ручного сброса. Сроки замены мембраны бака зависят от качества воды, но в среднем составляют 5-7 лет.
Сравнение готовых и сборных решений
На рынке представлены как заводские комплекты, так и возможность собрать узел из отдельных компонентов. Каждый подход имеет свои особенности.
- Готовые группы компактнее в монтаже.
- Сборные узлы позволяют выбрать компоненты разных брендов.
- Заводские наборы имеют единую гарантию.
- В сборных системах легче заменить один вышедший из строя элемент.
- Сборные решения позволяют использовать баки нестандартного объема.
- Готовые комплекты дешевле за счет массового производства.
- Сборные узлы чаще используются в премиум-сегменте для повышения надежности.
Пример из опыта: Для системы с высокой температурой теплоносителя (выше 90°C) я собрал узел из отдельных компонентов премиум-класса. Это позволило использовать усиленный мембранный бак, который прослужил в два раза дольше стандартного готового набора.
Таблица 4. Сравнение готовых и сборных групп безопасности
| Критерий | Готовый комплект | Сборный узел | |
|---|---|---|---|
| Цена | Ниже | Выше | Экономия в готовых |
| Надежность | Средняя | Высокая | Сборные надежнее |
| Скорость монтажа | Быстро | Долго | Готовые удобнее |
| Гибкость подбора | Ограничена | Полная | Сборные универсальнее |
| Гарантия | Единая | На каждый элемент | Разный подход |
Ответы на часто задаваемые вопросы
Почему капает предохранительный клапан?
Это происходит либо из-за избыточного давления в системе, либо из-за попадания соринки под седло клапана. Также причиной может быть неправильно настроенное давление в расширительном баке.
Как часто проверять давление в баке?
Рекомендуется проводить проверку один раз в год, желательно перед началом отопительного сезона.
Можно ли устанавливать б/у группу безопасности?
Использование подержанных узлов крайне не рекомендуется, так как мембрана бака может быть изношена, а клапан — закиснуть, что приведет к аварии.
Что делать, если манометр показывает резкий скачок давления?
Необходимо проверить работу циркуляционного насоса и убедиться, что в системе нет массивных воздушных пробок.
Нужен ли отдельный слив для каждой группы безопасности?
Да, каждая группа должна иметь свой вывод в канализацию, чтобы избежать засоров и обеспечить быстрый сброс воды.
Влияет ли тип теплоносителя (антифриз) на выбор группы?
Да, при использовании антифризов необходимо выбирать компоненты с повышенной химической стойкостью (нержавеющая сталь или специальный EPDM-каучук в мембране).
Где лучше всего купить группу безопасности?
Рекомендуется приобретать оборудование в специализированных магазинах сантехники с официальной гарантией производителя.
