Геотермальное отопление дома своими руками

Как сделать геотермальное отопление своими руками у себя дома

Схема установки геотермического насоса.

Это один из самых дорогих и трудоемких видов отопления. Вам предстоит провести масштабные земляные работы, затраты на оборудование составят основную часть расходов. Перед тем, как приступить к созданию такого отопления своими руками, необходимо разобраться, какие системы применяются и в чем особенности их устройства.

Материалы, необходимые для установки геотермального отопления:

полиэтиленовые трубы;
тепловой насос;
радиаторы отопления.

Классификация по типу:

горизонтальный теплообменник используется наиболее часто, при этом трубы укладывают в землю на глубину, превышающую уровень промерзания почвы в вашей местности. Такой тип отопления имеет существенный недостаток — контур занимает большую площадь. Если площадь вашего дома 250 м², то для его обогрева придется уложить трубы на площади около 600 м², а это можно реализовать далеко не на каждом участке. Особенно неудобно делать такое отопление дома в том случае, когда территория уже облагорожена, например, от дерева коллектор должен находиться не ближе, чем на 1,5 м;
вертикальный теплообменник имеет намного меньшие размеры, но стоимость его больше. Чтобы его установить, надо немного места, но придется использовать бурильное оборудование.

Скважина может быть от 50 до 200 м, но служить она будет до 100 лет. Такой способ удобен, когда территория загородного дома уже обустроена, не будет необходимости изменять существующий ландшафт. Установить такой вид геотермального отопления полностью своими руками не получится, так как потребуется специальное оборудование для бурения скважины — водоразмещенный обменник является самым экономичным способом, он использует тепловую энергию воды. Его использование возможно, если до водоема не более 100 м. Из труб делается контур в виде спирали и укладывается на глубину, превышающую зону промерзания, площадь водоема должна быть больше 200 м². При реализации такого способа нет необходимости проводить масштабные земляные работы и поэтому все можно сделать своими руками.

Если говорить о сложности реализации данного проекта, то она довольно велика, и, если вы решите делать все своими руками, то наиболее доступным будет третий способ. Если вы приобретете дорогое оборудование, то монтаж надо проводить качественно, иначе система не будет нормально работать.

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы

основная часть должна располагаться под землей или на дне водоема;
в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.

Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов

Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.
Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.
Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.
Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Основные виды систем геотермального отопления для дома

Если с основными принципами работы геотермального отопления загородного дома разобрались, стоит рассмотреть не менее важный вопрос и выяснить, какие бывают виды систем. Они отличаются исключительно по типу теплообменника, использование каждого из которых зависит от многих факторов. В зависимости от особенностей участка и характеристик той или иной местности могут использовать три типа теплообменников:

Горизонтальный теплообменник. Устройство системы отопления на основе горизонтального теплообменника предполагает наличие большого земельного участка, не задействованного под огород и сад. К примеру, чтобы отопить дом, площадью 200 кв.м., надо задействовать земельный участок площадью не менее 600 кв.м. В этом случае трубы укладываются в специально подготовленные траншеи, выкопанные несколько ниже уровня промерзания грунта. Эта глубина различна и зависит от особенностей конкретного региона.

Вертикальный теплообменник. Использование данного типа теплообменников позволяет сэкономить место, его можно оборудовать, не повредив ландшафт местности. Для того чтобы углубить специальные геотермические зонды необходимо использование специального бурильного оборудования, что требует большого вложения средств. Глубина скважины, в которую помещается зонд, может достигать 100-150 метров, а ее диаметр составляет всего 100-150 мм.
Теплообменник, размещаемый в воде. Устройство теплообменника данного типа является самым экономным вариантом, однако воспользоваться такой системой могут только владельцы домов, расположенных рядом с водоемом, расстояние до которого не превышает 100 метров. В этом случае можно с наименьшими затратами организовать геотермальное отопление частного дома, используя тепловую энергию воды. Трубы теплообменника, при этом, укладываются на дно водоема, глубина которого составляет минимум 2,5-3 метра, притом, что его площадь должна быть не менее 200 кв.м.

Прежде чем приступить к монтажным работам не достаточно знать принцип работы геотермального отопления, важно сопоставить свои финансовые возможности и взвесить все за и против, учитывая особенности местности и характеристики земельного участка. Если возле вашего дома находится водоем, удовлетворяющий всем перечисленным требованиям, то вам несказанно повезло, ведь в этом случае организовать отопление дома можно самостоятельно, и для этого вам даже не потребуется разрешения контролирующих органов. Что касается остальных типов конструкции, то, в случае с использованием горизонтального теплообменника, вам необходимо иметь много свободной земли, а если вы решили смонтировать вертикальный теплообменник, надо иметь достаточный запас средств, необходимых на выполнение дорогостоящих бурильных работ

Что касается остальных типов конструкции, то, в случае с использованием горизонтального теплообменника, вам необходимо иметь много свободной земли, а если вы решили смонтировать вертикальный теплообменник, надо иметь достаточный запас средств, необходимых на выполнение дорогостоящих бурильных работ.

Источники геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

высокотемпературные;
низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников. Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода. Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Особенности геотермального отопления

Геотермальное отопление относится к альтернативным видам подачи тепла в доме. Такой вариант тепловой установки можно назвать практически идеальным для обустройства частного дома или загородной дачи. Для работы в системе используется геотермальная энергия, которая добывается из различных природных источников тепла. Основной принцип работы в такой установке схож с работой ходильной системы. Главное отличие при этом следующее: если в холодильнике рефрижератор продуцирует из полученной системы охлаждение для воздуха, то здесь вырабатывается тепловая энергия. Слаженная работа возможна даже при низких температурных характеристиках.

Главная особенность геотермального отопления в доме заключается в том, что в теплую летную пору воздух в доме охлаждается, а вот зимой нагревается. При этом затраты на такое отопление очень низкие в сравнении с другими тепловыми установками. В чем-то работа такой системы схожа с кондиционированием воздушных потоков. Она помогает создать в доме нужные тепло и уют, обеспечивая хозяевам комфортные условия проживания в доме.

Принцип получения геотермальной энергии

Работу геотермальных отопительных станций часто сравнивают с принципом действия систем кондиционирования или обычного холодильника. Любая из схем состоит из двух контуров теплообмена. Принято считать, что в расположенном в грунте контуре происходит нагрев носителя (чаще всего в этой роли выступает незамерзающий фреон), которое впоследствии в испарителе теплообменника передается в «домашний контур».

Остывшая после циркуляции по дому жидкость для повтора цикла должна вновь нагреться примерно до +7°C. В то же время, летом система действует по обратному принципу, охлаждая воздух в доме, поэтому правильнее было бы называть ее не отопительной, а кондиционирующей.

Использование теплового насоса

Долговечность системы зависит от характеристик и условий, в которых работает тепловой насос. В геотермальных установках он способен работать примерно 1800 часов в год. Это является средним значением для широт без термальных подземных источников.

Принцип работы теплового насоса

Принцип работы системы термального отопления идентичен и никак не связан со страной производителя или брендом. Геотермальные насосы могут различаться по дизайну исполнения, размеру, внешнему виду, но коэффициент производства тепла всегда будет одинаков у насосов разных фирм и разных стран. Связано это именно с особенностью переработки природной энергии в тепловую.

Последствия таких просчетов в итоге приводят к пагубным последствиям – грунт проседает неравномерно, в каких-то местах уходит очень глубоко, в результате чего повреждаются защитные пластиковые трубы. Если дом располагается рядом, то может произойти деформация фундамента или стен за счет геологических изменений.

Периодически необходимо принимать меры по «регенерации» грунта, для чего в теплообменник поставляют дополнительную тепловую энергию. Это может быть энергия солнечного коллектора либо подогрев зонда, когда используется тепловой насос в режиме охлаждения помещений.

В заключение необходимо отметить, что геотермальная установка пока доступна не всем. В некоторых случаях срок окупаемости может продлиться более 10 лет, но в конечно итоге именно такие способы обогрева дома в скором будущем станут не просто альтернативными, но единственно возможными.

ВИДЕО: Геотермальные тепловые насосы

Преимущества решения

Итак, геотермический способ характеризуется следующим набором положительных особенностей:

Используется неисчерпаемая бесплатная тепловая энергия.
Отсутствует риск пожара, детонации, короткого замыкания и прочих опасных явлений.
Нет необходимости возводить отдельную постройку для организации котельной, сам агрегат занимает мало места, отсутствует нужда в дополнительных площадях для хранения топлива.
Схема идеальна с точки зрения экологической безопасности. В процессе использования отсутствуют продукты сгорания и выбросы, провоцирующие загрязнение воздуха, почвы и водоемов.
Система не нуждается в регулярном обслуживании и контроле, корректность параметров поддерживается автоматикой. Экономичность обеспечивается также и этой особенностью.
Вариативность. Отопительный контур, находящийся непосредственно в здании, по своей конструкции ничем не отличается от традиционных систем водяного обогрева. Хозяева могут воплотить в жизнь и современную идею теплого пола, и более традиционную радиаторную схему.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

компрессорный узел (промежуточный элемент комплекса);
испаритель, передающий низкопотенциальную энергию теплоносителю;
дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Способы размещения труб (коллектора)

Первый из них, горизонтальный, подразумевает размещение коллектора под точкой промерзания грунта. В зависимости от региона глубина расположения коллектора может составлять от полутора метров. Длинна подземного трубопровода не может быть короче труб теплого пола, уложенных в доме, так же она зависит от обводненности грунта, чем влажнее земля, тем выше теплоотдача.Не допускается строительство над контуром сооружений с заглубленным фундаментом, а после завершения монтажа потребуется благоустройство участка.
Второй способ расположения коллектора – вертикальный. Придется бурить в грунте несколько скважин на расстоянии не ближе 2-3 м от дома, каждая из которых входит в почву под своим углом и направлены они в разные стороны. Внутри земляных отверстий глубиной до 50 м размещают геотермальные зонды. По конструкции это одна или пара U-образных труб, выполненных из пластика марки ПНД. Одна скважина (1 погонный метр) способна отдать до 50 Вт. Т. е., чтобы получить те же 7-9 кВт, нужно от 150 до 200 м геотермальных зондов. Это актуально, если участок небольшой, места мало. Данный способ в разы дороже горизонтального, но его плюс, не нарушается ландшафт участка. Единственное дополнительное условие – подготовка небольшого места под кессонный колодец, объединяющей трубы коллектора.

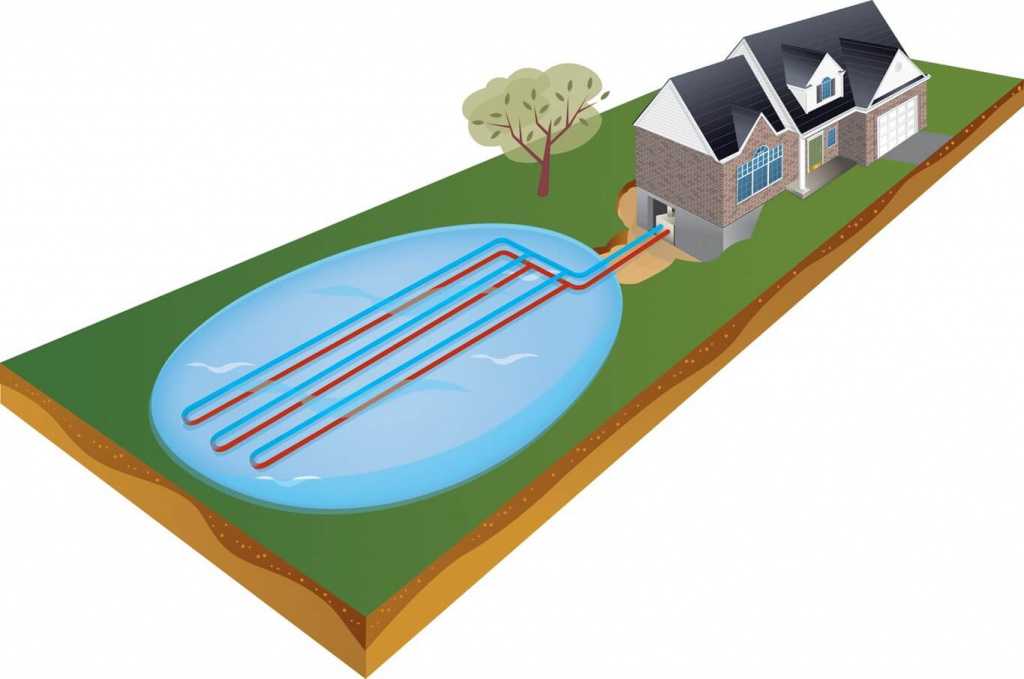

Третий способ требует наличия рядом с домом водоема, который не промерзает зимой до дна (глубина должна быть от 2 м),там где будет располагаться затопленный геотермальный контур. Преимущества метода заключается в отсутствии необходимости проведения трудоемких земляных работ (исключая рытье транше до дома). Но есть и минусы – потребуется специальное разрешение, особенно, если водоем общественный. К тому же далеко не у каждого загородного дома рядом имеется озеро или пруд, река. И все же этот способ считается наиболее экономичным. Для отопления 100 кв. м площади понадобится от 250 до 300 погонных метров коллектора.
И последний способ обустройства геотермальной установки – переливной. Когда вода отбирается из пробуренной водоносной скважины охлаждается в ТН на 4-5 градусов и снова сбрасывается, либо в приемную скважину, находящуюся на удалении 20 метров, либо в ближайший водоём. Недостатки данного способа заключаются в невозможности контроля уровня водоносного горизонта и необходимости дооборудования ТН фильтрами и промежуточными теплообменниками.

Плюсы и минусы геотермального отопления

Актуальным геотермальное отопление стало в Америке в период кризиса в 80-е годы. Изначально монтаж установок стоил больших денег и такое отопление использовалось исключительно состоятельными людьми, но позже геотермальное отопление стало более доступным для массового использования населением. Преимущества использования геотермального отопления в частном жилище:

энергию геотермального вида получать и в дальнейшем использовать можно практически в любом месте;
подача такого вида тепла неограниченна;
использование такой энергии считается наиболее устойчивым;
энергия геотермального вида не содержит в себе разного рода вредные выбросы от сгорания углекислого газа;
отопление на основе геотермальной установки не требует оказывать дому постоянное обслуживание;
отопление считается бесплатным для владельца дома;
насосы установки занимают намного меньше места, чем аналогичные тепловые установки, геотермальному насосу под установку нужно места примерно столько же, как и, к примеру, холодильнику;
геотермальная энергия помогает, как нагревать помещение, так и при необходимости охлаждать его, принцип работы схож с алгоритмом работы кондиционеров;
при желании можно устанавливать такое отопление совместно с другими системами подачи тепла, например, с газовой системой, дизельной или работающей за счет энергии солнца.

Несмотря на целый ряд позитивных моментов использования такого вида отопления, геотермальные установки имеют и свои недостатки, основные среди которых такие:

высокие показатели себестоимости для монтажа всей системы;
долгий срок окупаемости.

Такие недостатки системы отопления меркнут в сравнении с нынешними тенденциями мирового удорожания различных видов топлива. Конечно, срок окупаемости длительный, но за сотню лет геотермальная установка покажет все свои плюсы и докажет свою экономичность на практике. Такой вид отопления уже по достоинству оценили в целом ряде стран Европы и в Америке. К примеру, в Швеции около 70% частных домовладельцев выбрали в качестве отопления именно такую систему.

Заключение

Напоследок отметим, что геотермальное экологически чистое отопление для обогрева загородного дома эффективнее всего проявило себя при совместном режиме работы с «теплыми полами». Это дает возможность владельцу дома насладиться уникальным уютом и комфортом, а также сэкономить неплохую сумму денег.

Главное достоинство такого необычного сочетания заключается в том, что обеспечивается принцип равномерного нагрева всего помещения, препятствуя созданию зон перегрева. За год работы экономия от использования подобной системы теплых полов и геотермального отопления достигает порядка 20% по сравнению с традиционными радиаторными батареями.

Геотермальное отопление своими руками — вполне реальный проект, который сулит немало выгод владельцам частных домов. Конечно, часть оборудования придется купить в готовом виде, поскольку его изготовление в домашних условиях просто невозможно. Но довольно большой объем работ можно сделать и самостоятельно, не привлекая специалистов.

Существенная экономия средств — только одно из преимуществ такого решения. Еще один «плюс» — уверенность в качестве материалов и выполненных работ.
